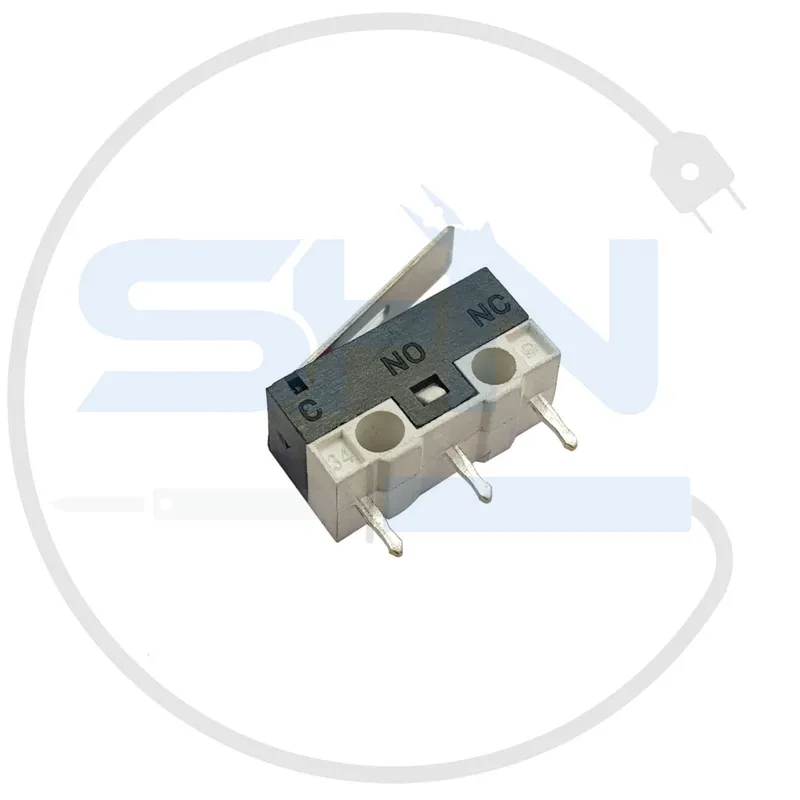

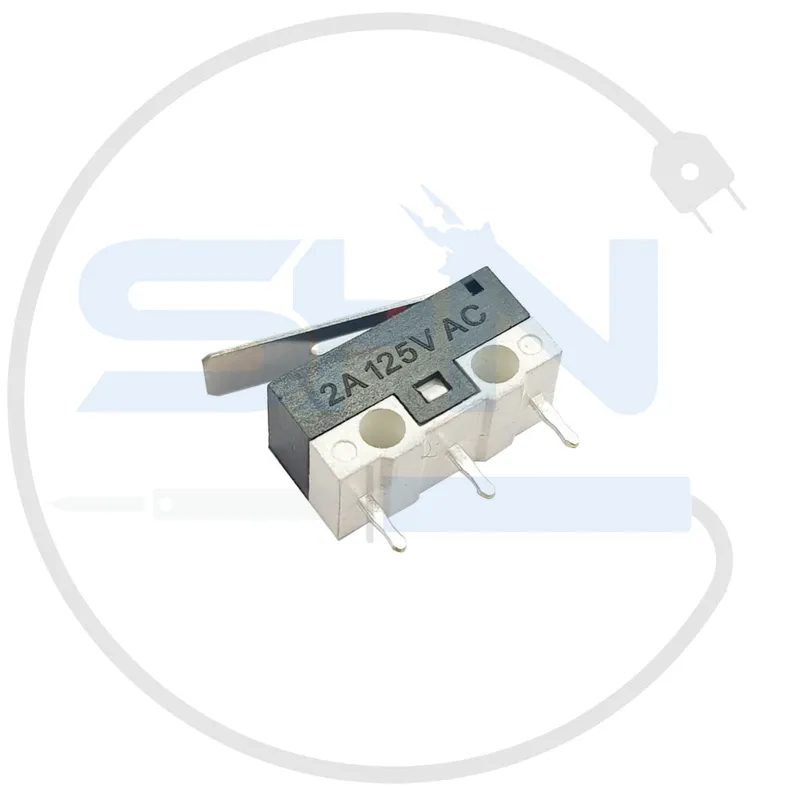

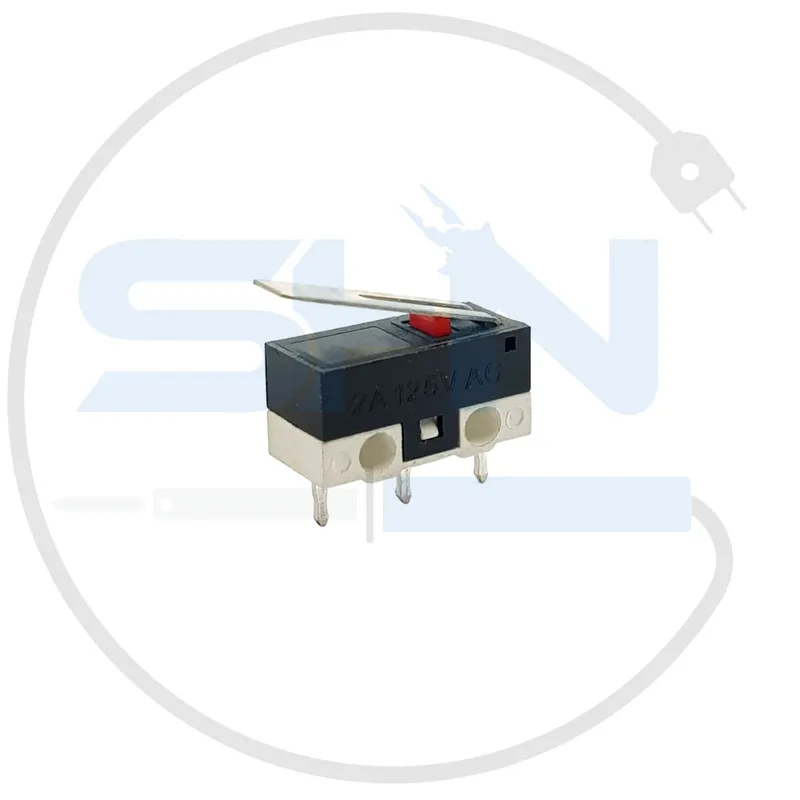

میکروسوئیچ اهرمدار کوچک KW10

KW10 Small Lever Micro Switch

معرفی محصول

میکروسوئیچ اهرمدار کوچک مدل KW10 یک کلید الکترومکانیکی بسیار پرکاربرد بوده که به خاطر ابعاد جمع‌وجور، سرعت عملکرد بالا، دوام و حساسیت، در انواع پروژه‌ها و تجهیزات صنعتی و خانگی مورد استفاده قرار می‌گیرد. این میکروسوئیچ دارای یک اهرم فلزی باریک است که با فشار کم فعال شده و موجب تغییر وضعیت داخلی کلید می‌شود. به علت ابعاد کوچک، نصب آسان و قابلیت اطمینان بالا، انتخابی ایده‌آل برای طراحان و تعمیرکاران الکترونیک و خودکارسازی است.

مشخصات فنی میکروسوئیچ KW10

• مدل: KW10
• نوع کلید: میکروسوئیچ اهرم‌دار (Lever Micro Switch)
• تعداد پایه: 3 پایه (COM, NO, NC)
• تحمل جریان: 3 آمپر در 125 ولت AC یا 1 آمپر در 250 ولت AC
• ولتاژ نامی: تا 250 ولت AC
• جنس بدنه: ساخته شده از پلاستیک بادوام
• جنس اهرم: فلز ضدزنگ
• ابعاد تقریبی: 20×7×10 میلی‌متر (بدنه اصلی بدون اهرم)
• طول اهرم: حدود 15 تا 20 میلی‌متر
• نیروی فعالسازی: حدود 50 گرم
• عمر مکانیکی: بیش از 100,000 بار عملکرد
• نوع اتصال: لحیمی یا فشاری
• رنگ بدنه: مشکی
• نحوه عملکرد: فشاری (قطع و وصل سریع)

محتویات بسته

• بسته بندی به صورت یک عدد میکروسوئیچ اهرمدار مدل KW10 با 3 پایه

ویژگی‌ها

• اندازه کوچک محصول وراحتی در نصب
• اهرم حساس جهت فعالسازی با حداقل نیرو
• دارای هر دو خروجی باز (NO) و بسته (NC)
• قابلیت استفاده در مدارهای ولتاژ پایین و بالا
• عمر بالا و قابلیت اطمینان قوی
• واکنش سریع و بدون تاخیر
• سازگاری با انواع مدارات کنترلی و سنسورهای صنعتی
• مقاوم در برابر رطوبت و گرد و غبار به دلیل طراحی بسته

کاربردها

• نقش مفیدی برای سنجش وضعیت باز/بسته بودن درب‌ها ایفا میکند
• کنترل حرکت قطعات مکانیکی
• تشخیص موقعیت در رباتیک و اتوماسیون
• کلید ایمنی در پرینتر، اسکنر، دستگاه‌های صنعتی و لوازم خانگی
• استفاده در بردهای تست و پروژه‌های دانشجویی
• مناسب برای ماوس و جوی‌استیک
• کاربرد در آسانسور، نوار نقاله، دستگاه فروش خودکار

مزایا

• دارای هزینه مطلوب
• نصب ساده حتی برای کاربران مبتدی
• قابلیت اطمینان و طول عمر بالا
• عملکرد بی‌صدا و سریع
• نیاز به نیروی کم برای فعال شدن
• طراحی کوچک و جمع‌وجور
• سازگار با بیشتر پروژه‌های DIY و الکترونیک

محدودیت‌ها

• مناسب استفاده در محیط‌های خیلی مرطوب یا پر از گرد و خاک شدید نیست
• تحمل جریان محدود تا 3 آمپر
• برش یا خم زیاد اهرم ممکن است باعث خرابی کلید شود
• مناسب استفاده جهت فعالیت های  قدرت بالا یا صنعتی سنگین نیست

راهنمای نصب و استفاده

1. پایه‌های میکروسوئیچ را طبق نقشه مدار (COM, NO, NC) در محل مناسب لحیم کنید.
2. اهرم باید به صورت آزادانه حرکت کند و هیچ مانعی نداشته باشد.
3. قبل از نصب، عملکرد کلید را با مولتی‌متر بررسی کنید.
4. در صورت نیاز به تعویض، به راحتی می‌توانید کلید را از پایه‌ها جدا و جایگزین کنید.
5. سعی کنید فشاز ریادی به اهرم وارد نشود.

نکات ایمنی

• در هنگام نصب از دستکش و عینک ایمنی استفاده نمایید.
• از اتصال کلید به ولتاژ و جریان فراتر از مقادیر نامی خودداری کنید.
• در مدارهای AC از ایزولاسیون مناسب استفاده شود تا از خطر برق‌گرفتگی پیشگیری گردد.
• لازم است که بعد ازنصب بررسی نهایی محصول را با بار واقعی انجام دهید.

جمع‌بندی

میکروسوئیچ اهرمدار کوچک مدل KW10 به علت دقت بالا، حساسیت مناسب و عمر طولانی، یکی از قطعات کلیدی برای اتوماسیون، سنجش وضعیت و پروژه‌های الکترونیک محسوب می‌شود. اگر نیازمند کلیدی دقیق، جمع‌وجور و با قابلیت اطمینان بالا هستید، KW10 گزینه‌ای ایده‌آل است.
