کلید راکر بزرگ چراغدار KCD4-102N با جریان 10 آمپر

Large Illuminated Rocker Switch KCD4-102N 10A

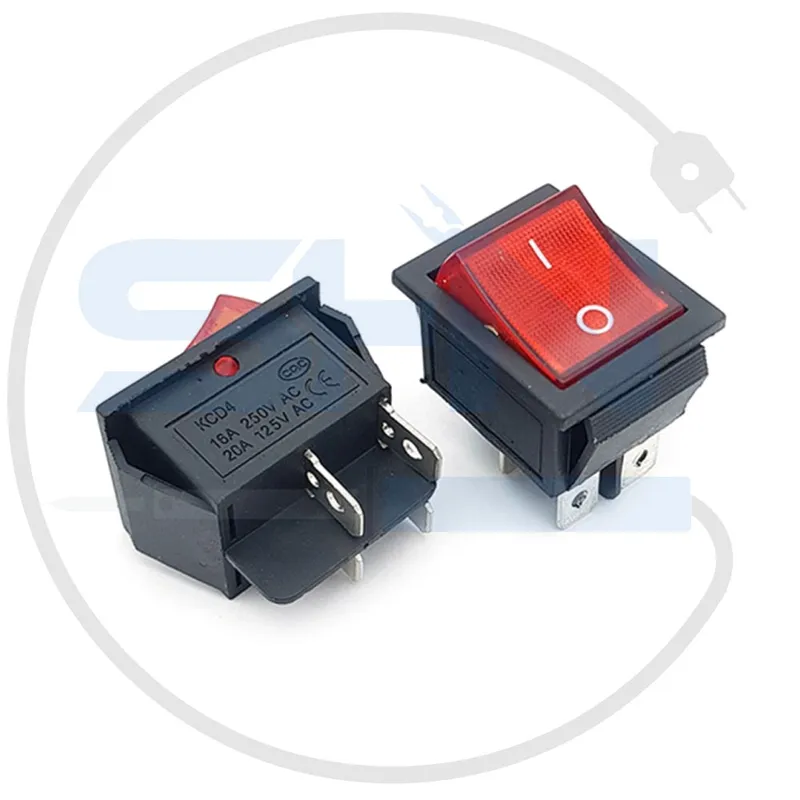

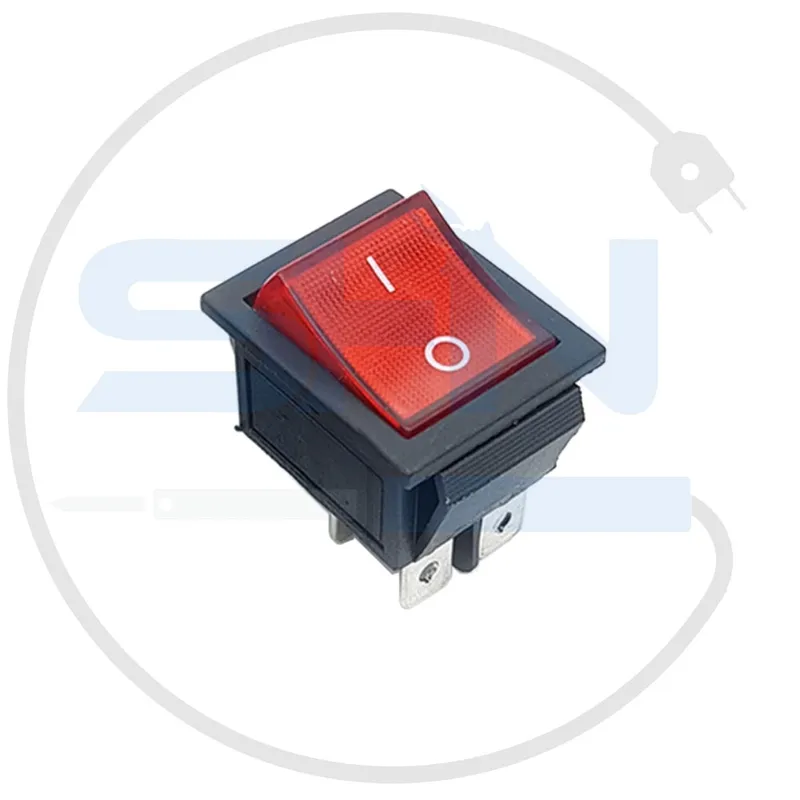

معرفی کلید راکر بزرگ چراغدار KCD4-102N

کلید راکر بزرگ چراغدار مدل KCD4-102N یک کلید برق مستطیلی پنلی با قابلیت تحمل جریان بالا تا 10 آمپر و نمایشگر نورانی است. وجود LED داخلی در کلید، وضعیت روشن یا خاموش بودن مدار را به وضوح نشان می‌دهد. این کلید راکر (Rocker Switch) با بدنه مقاوم، طراحی کاربردی و مقاومت بالا، برای کنترل برق تجهیزات پرمصرف، ابزارهای الکتریکی، بردهای صنعتی، پنل‌های کنترل و دستگاه‌های خانگی ایده‌آل است.

مشخصات فنی کلید راکر KCD4-102N

• مدل: KCD4-102N
• نوع کلید: راکر مستطیلی چراغدار (ON-OFF)، SPST
• تعداد پایه: 3 پایه (دو پایه برای سوئیچ، یک پایه برای اتصال چراغ LED)
• چراغ داخلی: LED (معمولاً رنگ قرمز یا سبز)
• حداکثر جریان: 10 آمپر
• حداکثر ولتاژ کاری: 250 ولت AC
• جنس بدنه: پلاستیک مهندسی ABS نسوز
• جنس پایه‌ها: آلیاژ مس

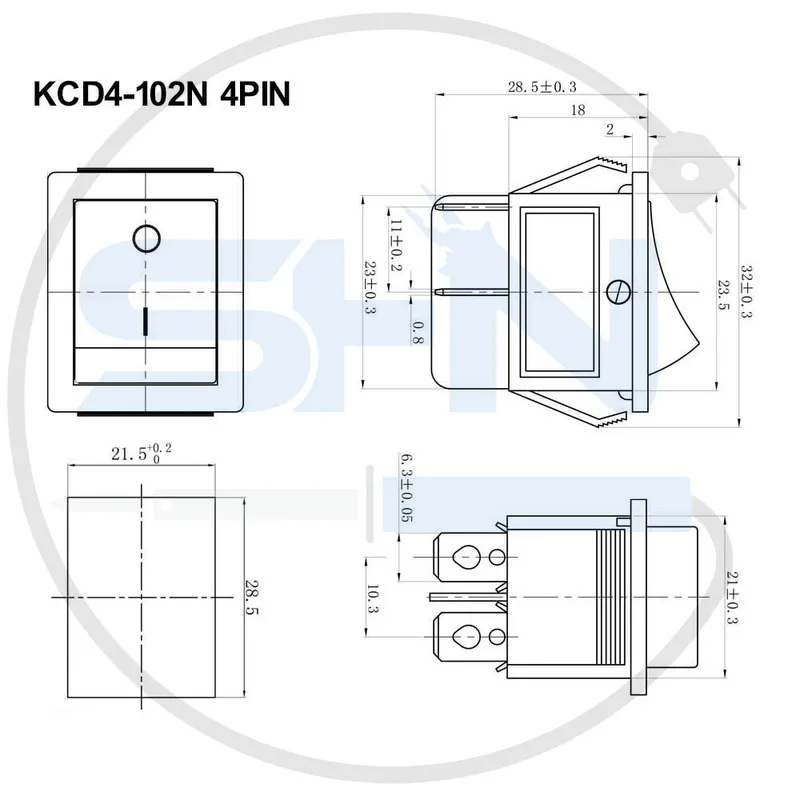

• ابعاد بیرونی: 30 × 25 میلی‌متر
• ابعاد سوراخ نصب: 28 × 22 میلی‌متر
• وضعیت عملکرد: دو حالته (ON-OFF)
• طول عمر کاری: بیش از 10,000 مرتبه قطع و وصل
• نصب: روی پنل (Panel Mount)
• وزن: حدود 15 گرم

محتویات بسته

• یک عدد کلید راکر مستطیلی چراغدار KCD4-102N 10A

ویژگی‌ها

• ابعاد بزرگ و دسترسی آسان برای روشن/خاموش
• نصب سریع و ساده با قرارگیری در شیار پنل
• دارای LED داخلی برای نمایش وضعیت روشن یا خاموش
• مقاومت بالا در برابر حرارت و ضربه
• تحمل جریان و ولتاژ بالا (10A/250VAC)
• پایه‌ها با فواصل استاندارد جهت سیم‌کشی آسان
• مناسب برای تجهیزات صنعتی و پرمصرف
• ظاهری زیبا و حرفه‌ای برای انواع پنل‌ها

کاربردها

• کنترل برق انواع دستگاه‌های برقی خانگی و صنعتی
• کلید پاور انواع ابزار و ماشین‌آلات
• استفاده در تابلو برق‌ها، پنل‌های کنترلی و بردهای تست
• مناسب برای تجهیزات روشنایی، سیستم‌های تهویه، دستگاه‌های صوتی و تصویری، تجهیزات خودرویی و …
• ایده‌آل برای منابع تغذیه، کولر آبی و سایر لوازم پرمصرف

مزایا

• نشان‌دهنده وضعیت کلید با چراغ LED داخلی
• تحمل جریان بالا (10 آمپر)
• نصب استاندارد و بدون نیاز به پیچ
• مناسب انواع سیم‌کشی صنعتی و خانگی
• عمر طولانی و کیفیت ساخت بالا
• ایمنی بیشتر نسبت به کلیدهای ساده
• بدنه مقاوم در شرایط کار مختلف

محدودیت‌ها

• ضدآب نیست (در محیط‌های مرطوب باید پوشش مناسب استفاده شود)
• مناسب بارهای بیشتر از 10 آمپر نیست
• نصب صحیح پایه LED برای نمایش وضعیت ضروری است
• برای مدارات بسیار حساس نیاز به رعایت کامل عایق‌کاری دارید

راهنمای نصب و استفاده

1. سوراخ مستطیلی با ابعاد 28×22 میلی‌متر در پنل ایجاد کنید.
2. کلید را از رو در جای خود بفشارید تا گیره‌های جانبی قفل شوند.
3. پایه‌های کلید را طبق نقشه (ورودی فاز/مثبت و خروجی، پایه LED) به برق و بار متصل نمایید.
4. برای تغذیه چراغ، پایه مشترک یا نول (در برق AC) به پایه LED وصل می‌شود.
5. جهت جلوگیری از شوک یا اتصال کوتاه، عایق‌کاری انجام شود.
6. پس از نصب، عملکرد کلید و نمایشگر را تست کنید.

نکات ایمنی

• پیش از نصب، مدار را کاملاً از برق جدا کنید.
• جریان و ولتاژ نباید از حداکثر مشخصات فراتر رود.
• از تماس مستقیم پایه‌ها با دست یا ابزار فلزی جلوگیری نمایید.
• برای بارهای القایی (مانند موتور)، رله محافظ اضافه کنید.
• در محیط‌های مرطوب، از پوشش محافظ استفاده شود.

جمع‌بندی

کلید راکر بزرگ چراغدار KCD4-102N با جریان 10 آمپر، یک راهکار حرفه‌ای و ایمن برای کنترل برق دستگاه‌های پرمصرف صنعتی و خانگی است. نمایشگر LED داخلی، نصب سریع، کیفیت ساخت خوب و قیمت مناسب، این کلید پنلی را به گزینه‌ای قابل اعتماد و کاربردی تبدیل نموده است.

قبل از خرید، مشخصات دستگاه خود را با کلید مطابقت دهید.
