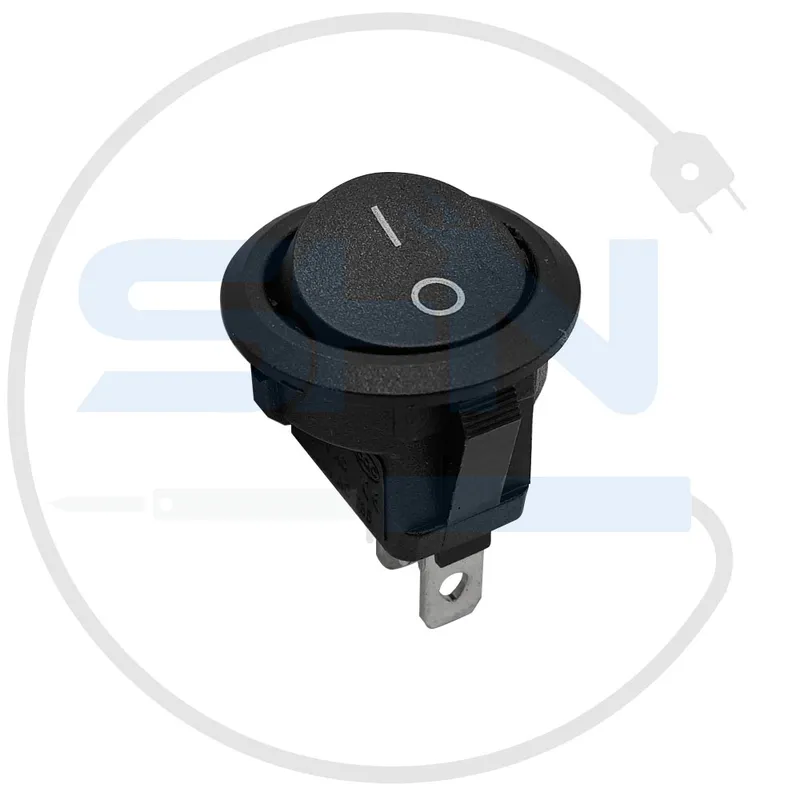

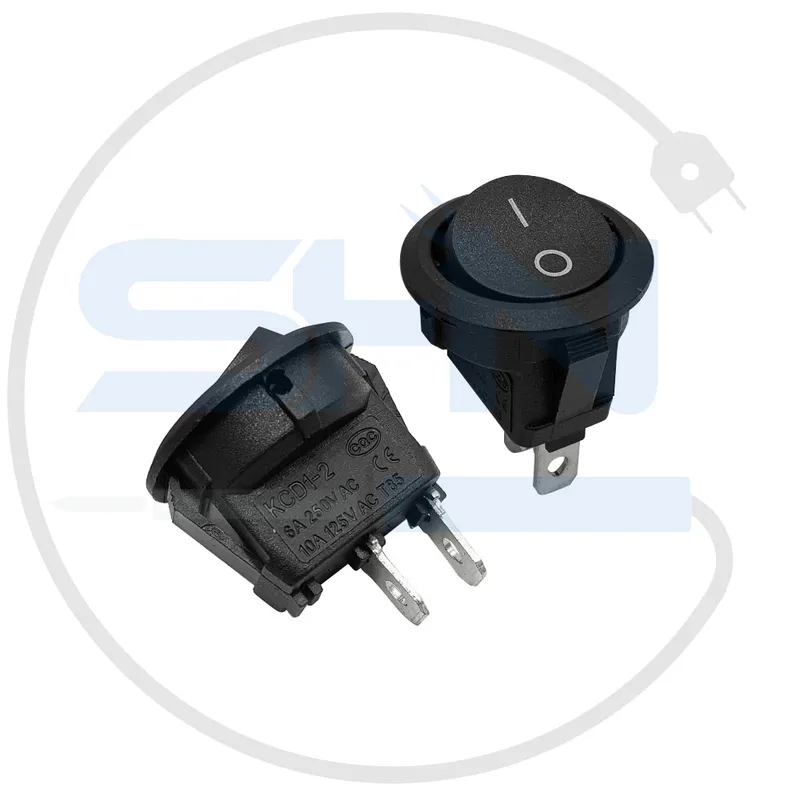

کلید راکر گرد دوحالته KCD1-601 دو پین

Round Mini Rocker Switch 2PIN ON-OFF KCD1-601

معرفی کلید راکر گرد دوحالته KCD1-601 2PIN

کلید راکر گرد دوحالته مدل KCD1-601 با دو پایه (2PIN)، یک کلید مکانیکی جمع‌وجور و پرطرفدار از نوع راکر (Rocker Switch) است که با حرکت دادن دکمه به دو حالت ON و OFF، اتصال و قطع جریان برق را در مدارهای الکترونیکی و برقی برقرار می‌کند. ابعاد کوچک، نصب آسان و قابلیت استفاده در ولتاژهای مختلف، این کلید را برای انواع بردهای پروژه، تجهیزات برقی پرتابل، پنل‌های کنترل و حتی لوازم خانگی بسیار محبوب کرده است.

مشخصات فنی کلید راکر گرد KCD1-601 2PIN

• مدل: KCD1-601 (دو پین)
• نوع کلید: راکر گرد (SPST)
• تعداد پایه: 2 پایه (2PIN)
• وضعیت عملکرد: دو حالته ON-OFF
• حداکثر ولتاژ کاری: 250 ولت AC
• حداکثر جریان مجاز: 6 آمپر
• جنس بدنه: طراحی شده از جنس پلاستیک بادوام در برابر حرارت
• جنس پایه: آلیاژ مس با روکش نیکل

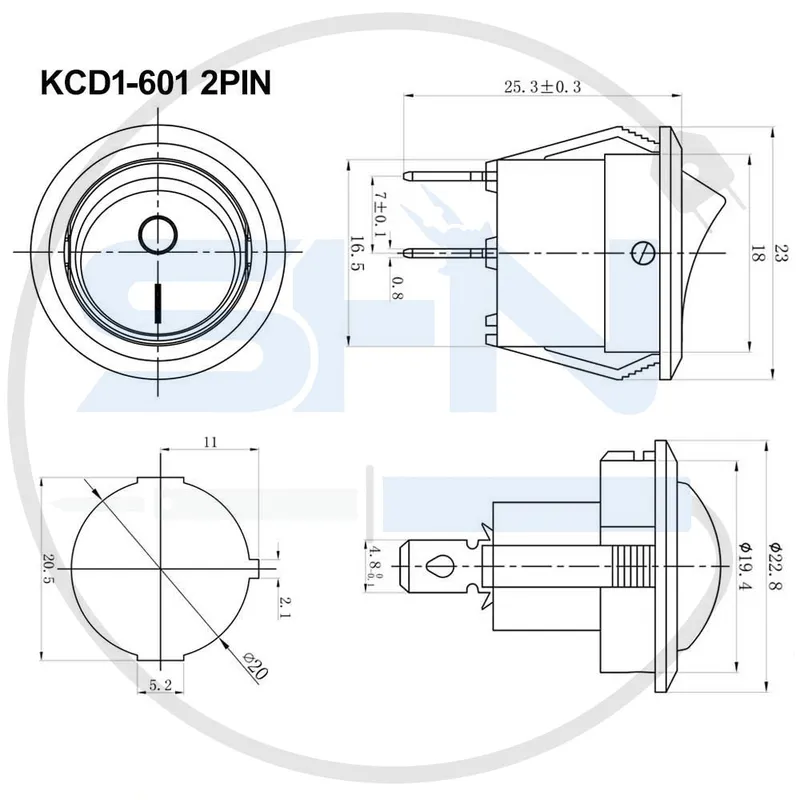

• قطر خارجی: حدود 21 میلی‌متر
• قطر سوراخ نصب: 19 میلی‌متر (استاندارد پنلی)
• رنگ دکمه: معمولاً مشکی با خط سفید (رنگ‌های دیگر نیز موجود است)
• نصب: رو پنلی با قفل فنری
• وزن: حدود 4 گرم
• طول عمر کاری: بیش از 10,000 بار قطع و وصل

محتویات بسته

• وجود یک عدد کلید راکر گرد دوحالته KCD1-601 دو پین در بسته بندی

ویژگی‌ها

• نوع طراحی گرد وخاص محصول بسیار قابل استفاده برای فضاهای محدود است
• نصب آسان فقط با فشار روی پنل (بدون نیاز به پیچ‌کاری)
• عملکرد مطمئن ON-OFF (قطع و وصل)
• مناسب برای ولتاژهای پایین و متوسط (DC و AC)
• بدنه مقاوم و سبک
• قابلیت استفاده در انواع پروژه‌های الکترونیکی خانگی و صنعتی سبک
• قیمت اقتصادی و مقرون‌به‌صرفه

کاربردها

• کنترل روشن و خاموش انواع دستگاه‌های برقی کوچک
• کلید پاور بردهای الکترونیکی و مدارهای DIY
• کاربرد زیادی برای استفاده در تابلوها و پنل‌های کنترلی دارد
• مناسب برای تجهیزات خودرو، سیستم‌های روشنایی LED، فن، و لوازم کوچک خانگی
• استفاده در منبع تغذیه، لوازم آزمایشگاهی و دستگاه‌های صوتی

مزایا

• به کمک هیچ وسیله ای میتوان به راحتی آن رانصب کرد
• ابعاد کوچک با عملکرد قوی
• ایمنی بالا و کاهش احتمال جرقه
• مناسب برای مدارهای 12 ولت یا 220 ولت (با توجه به مشخصات)
• توان مصرفی قابل قبول (تا 6 آمپر)
• طول عمر بالا برای دفعات قطع و وصل مکرر

محدودیت‌ها

• مناسب جریان‌های بالا یا بارهای صنعتی سنگین نیست
•  این محصول ضد آب نیست
• بدون چراغ LED (فاقد نمایشگر داخلی برای وضعیت ON-OFF)
• در صورت فراتر رفتن از جریان یا ولتاژ مجاز، امکان آسیب به کلید وجود دارد

آموزش و راهنمای نصب

1. سوراخی به قطر 19 میلی‌متر بر روی پنل ایجاد کنید.
2. کلید را با فشار درون سوراخ قرار دهید تا قفل فنری جا بیفتد.
3. دو پایه کلید را به صورت سری با منبع برق و مصرف‌کننده (مثلاً یک سمت به فاز یا مثبت ورودی و سمت دیگر به مصرف‌کننده) وصل و لحیم کنید.
4. نسبت به فعالیت درست کلید و نبود اتصال کوتاه قبل ازبرق دار کردن اطمینان حاصل پیدا کنید.

نکات ایمنی

• فقط در محدوده جریان و ولتاژ استاندارد (حداکثر 6 آمپر در 250 ولت AC) استفاده کنید.
• زمان نصب، مدار را از برق جدا نمایید.
• قسمت‌های لحیم شده را با روکش حرارتی یا عایق محافظت کنید.
• لزوم استفاده در محیط‌های مرطوب یا دارای احتمال نفوذ آب،استفاده از کلید دارای پوشش یا ضد آب است.

جمع‌بندی

کلید راکر گرد دوحالته KCD1-601 دو پین، انتخابی مناسب برای پروژه‌های الکترونیکی و برقی که به کلیدی کوچک، ساده و مطمئن برای قطع و وصل جریان برق نیاز دارند. نصب آسان، قیمت مناسب و دوام بالا این کلید را به گزینه‌ای عالی برای مصارف خانگی و DIY تبدیل کرده است.

پیش از خرید، ولتاژ و جریان مصرفی مدار را با مشخصات کلید هماهنگ کنید.
