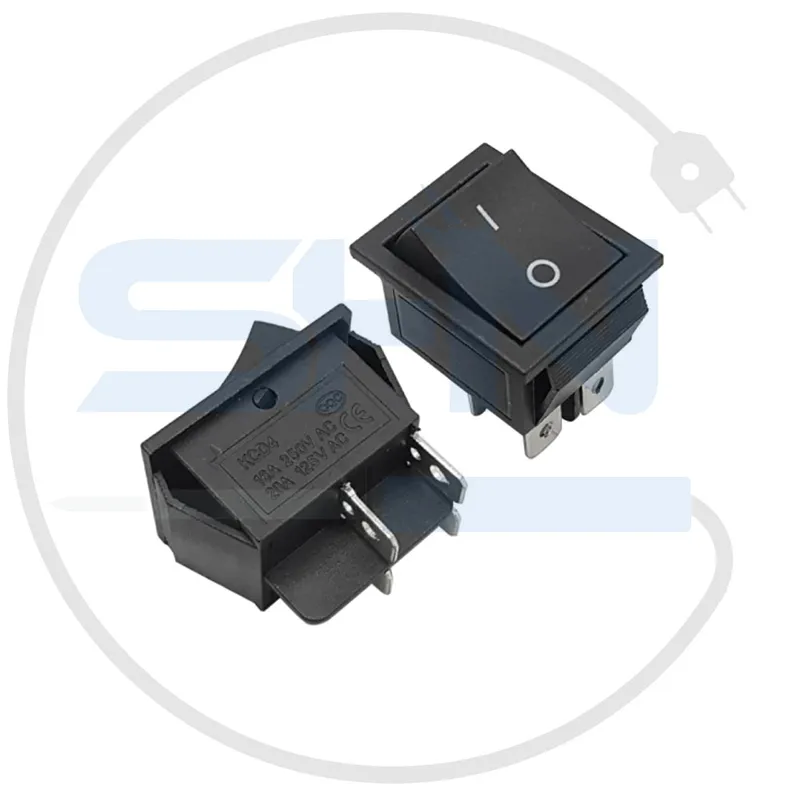

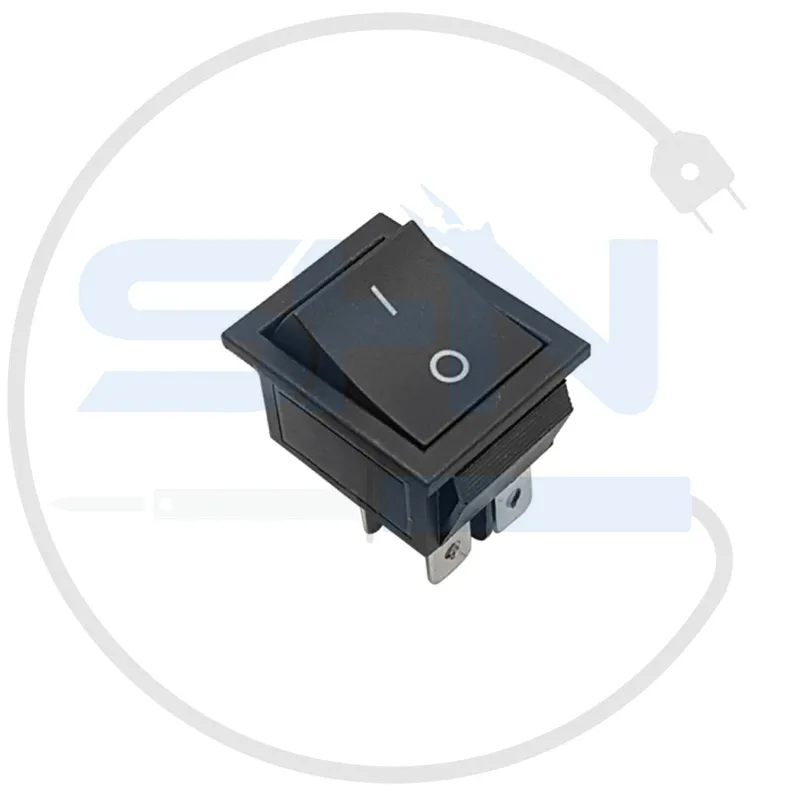

کلید راکر بزرگ دوحالته KCD4-201 چهار پین

Large Double Pole Rocker Switch KCD4-201 4PIN ON-OFF

معرفی کلید راکر بزرگ دوحالته KCD4-201 4PIN

کلید راکر بزرگ دوحالته مدل KCD4-201 با چهار پایه (4PIN) یک کلید برق پنلی از نوع DPST است که امکان قطع و وصل همزمان دو مسیر جریان را فراهم می‌کند. این کلید مستطیلی، مناسب ولتاژ و جریان بالا بوده و به دلیل ابعاد بزرگ و کیفیت ساخت بالا، گزینه‌ای عالی برای کنترل تجهیزات پرمصرف، پنل‌های صنعتی، تابلوی برق و ادوات خانگی به شمار می‌رود. این کلید با حرکت به دو وضعیت ON و OFF، امکان مدیریت کاملاً با ایمن برق را برای شما ممکن میکند.

مشخصات فنی کلید راکر KCD4-201 4PIN

• مدل: KCD4-201
• نوع کلید: راکر مستطیلی دوحالته DPST (Double Pole Single Throw)
• تعداد پایه: 4 پایه (جهت کنترل همزمان دو مسیر جریان)
• وضعیت عملکرد: دو حالته (ON-OFF)
• حداکثر جریان کاری: 10 آمپر
• حداکثر ولتاژ کاری: 250 ولت AC
• جنس بدنه: پلاستیک ABS مقاوم و نسوز
• جنس پایه‌ها: آلیاژ مس با روکش نیکل

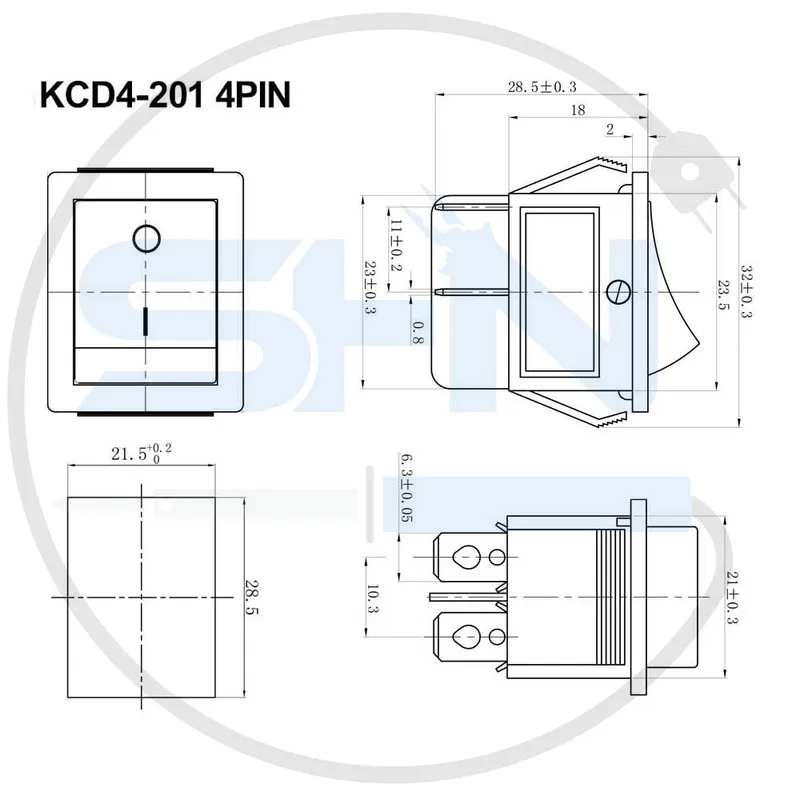

• ابعاد بیرونی: 30 × 25 میلی‌متر
• ابعاد سوراخ نصب: 28 × 22 میلی‌متر
• نصب: روی پنل (Panel Mount) با قفل فنری
• رنگ کلید: معمولاً مشکی با علامت وضعیت
• وزن: حدود 15 گرم
• طول عمر کلید: بیش از 10,000 بار قطع و وصل

محتویات بسته

• وجود یک عدد کلید راکر بزرگ دوحالته KCD4-201 (4 پایه) در بسته بندی

ویژگی‌ها

• قابلیتی چون قطع و وصل همزمان دو مسیر جریان را برای شما ممکن میسازد
• تحمل ولتاژ و جریان بالا (10 آمپر / 250 ولت AC)
• طراحی مستطیلی و نصاب پسند
• نصب ساده و سریع بر روی پنل
• بدنه ضدشوک و مقاوم در برابر حرارت
• مناسب سیم‌کشی‌های صنعتی و خانگی
• طول عمر بالا، عملکرد یکنواخت

کاربردها

• برای کنترل اصلی برق دستگاه‌های صنعتی و خانگی بزرگ میتوان از آن بهره خوبی برد
• تابلو برق‌های صنعتی و پنل‌های کنترلی
• کلید قطع و وصل دو فاز مستقل یا فاز و نول همزمان
• مناسب لوازم پرمصرف مانند کولر آبی، هیتر، انواع موتور و پمپ
• استفاده در دستگاه‌های آزمایشگاهی و کارگاهی
• کاربرد در پروژه‌های DIY و بردهای توسعه پیشرفته

مزایا

• قطع و وصل ایمن دو مسیر برق
• استفاده در ولتاژ و جریان بالا
• نصب آسان و سریع در پنل استاندارد
• بدنه مقاوم و عایق
•  دارای ماندگاری و عمرکاری خوبی است
• قابلیت مانیتورینگ و کنترل هماهنگ بارهای مختلف
• پیشگیری از اتصال ناقص یا ناخواسته با تک کلید

محدودیت‌ها

• فاقد چراغ LED داخلی برای نمایش وضعیت (مدل پایه، در صورت نیاز به مدل چراغدار، مدل‌های دیگر انتخاب شود)
• ضدآب نیست (استفاده در محیط مرطوب نیازمند پوشش مناسب است)
• مناسب برای جریان‌های خیلی سنگین صنعتی نیست
• این مدل محصول ازحجم تقریبا بیشتری نسبت به کلیدهای کوچک پنلی برخوردار است

راهنمای نصب و استفاده

1. سوراخ مستطیلی 28×22 میلی‌متر روی پنل ایجاد کنید.
2. کلید را با فشار در محل خود قرار دهید تا گیره‌ها قفل شوند.
3. چهار پایه راکر به صورت زیر وصل می‌شوند:
   • دو پایه ورودی (مثلاً فاز و نول یا دو فاز)
   • دو پایه خروجی برای مصرف‌کننده
   (اطلاعات دقیق در نقشه پشت کلید درج شده است)
4. با مطمئن شدن از اتصال صحیح و ایمن، مدار باید برق دار شود و درستی فعالیت کلید بررسی شود.

نکات ایمنی

• هنگام نصب و سیم‌کشی حتماً برق را قطع کنید.
• از عبور جریان یا ولتاژ بالاتر از مقدار مجاز خودداری نمایید.
• پایه‌ها را کاملاً عایق‌کاری کرده و تماس فلزی نداشته باشند.
• لازم است که در محیط‌های مرطوب از کلیدی که پوشش محافظ دارد استفاده شود.
• از اتصال صحیح پایه‌ها طبق استاندارد اطمینان حاصل کنید تا مدار طبق نیاز شما قطع و وصل شود.

جمع‌بندی

کلید راکر بزرگ دوحالته KCD4-201 4PIN، یک انتخاب حرفه‌ای و مطمئن برای قطع و وصل دو مسیر جریان به صورت همزمان است. این کلید با نصب پنلی، تحمل جریان و ولتاژ بالا و عمر طولانی، برای پنل‌‌ها و تابلوهای صنعتی، مصارف خانگی پرمصرف، تجهیزات کارگاهی و پروژه‌های پیشرفته پیشنهاد می‌گردد. مشخصات برق مدار خود را پیش از خرید با مشخصات کلید مطابقت دهید.
