کلید بچه راکر دوحالته KCD1-701 سه پایه

Mini Rocker Switch KCD1-701 3PIN ON-OFF

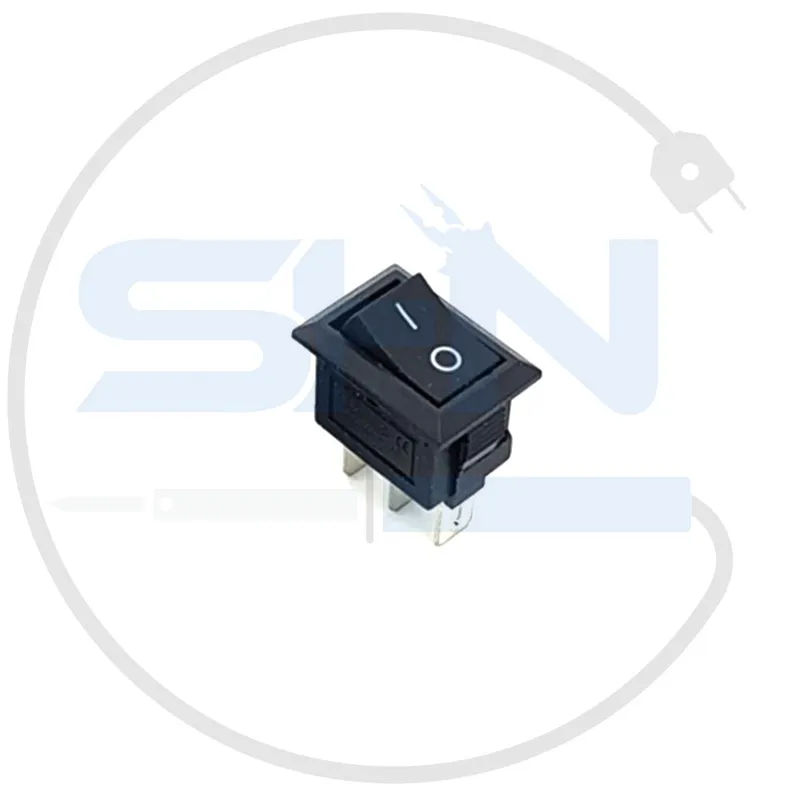

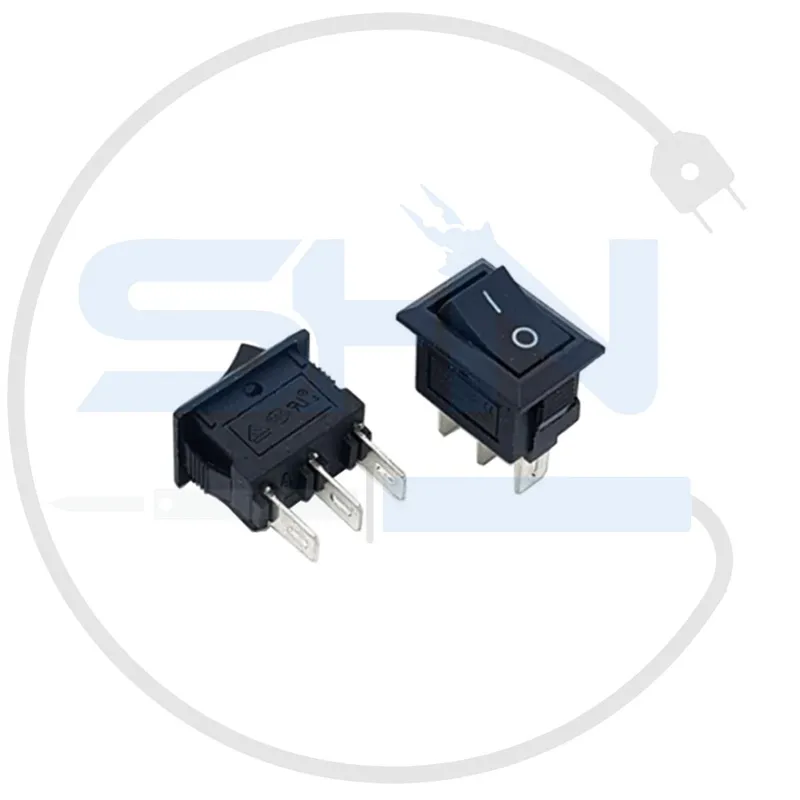

معرفی کلید بچه راکر دوحالته KCD1-701 سه پایه

کلید بچه راکر دوحالته KCD1-701 یک کلید کوچک پنلی است که با ابعاد جمع‌وجور و سه پایه برای کنترل برق به صورت ON-OFF استفاده می‌شود. این مدل اصطلاحاً «بچه راکر» نامیده می‌شود و در پروژه‌های الکترونیکی، تجهیزات الکتریکی سبک، بردهای DIY، ماژول‌ها و دستگاه‌های کم‌حجم کاربرد فراوان دارد. ساختار سه پایه بودن محصول موجب راحتی در نصب و      راه اندازی وکنترل بهترخروجی و مصرف‌کننده شده است.

مشخصات فنی کلید بچه راکر KCD1-701 3PIN

• مدل: KCD1-701
• نوع کلید: بچه راکر (Miniature Rocker Switch)، دو حالته (ON-OFF)، SPST
• تعداد پایه: 3 پایه (دو پایه برای قطع و وصل مصرف‌کننده، یک پایه اختصاصی معمولاً برای LED داخلی [در برخی نمونه‌ها])
• حداکثر جریان: 6 آمپر
• حداکثر ولتاژ کاری: 250 ولت AC
• جنس بدنه: پلاستیک ABS مقاوم
• جنس پایه‌ها: آلیاژ مس

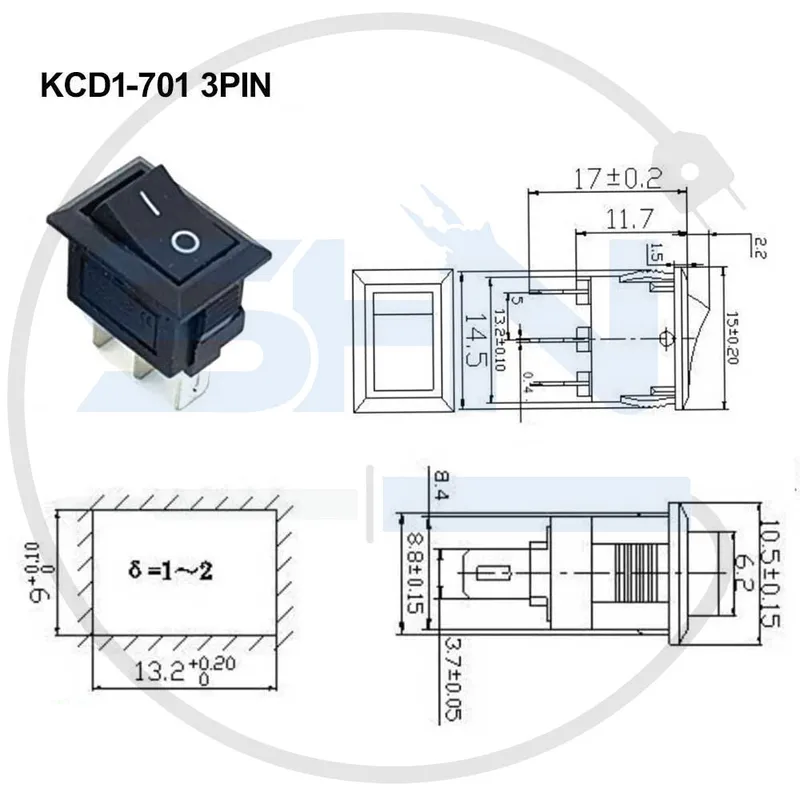

• ابعاد بیرونی: 21 × 15 میلی‌متر (تقریباً)
• ابعاد سوراخ نصب: 19 × 13 میلی‌متر
• عملکرد کلید: ON-OFF
• طول عمر کلید: بیش از 10,000 بار قطع و وصل
• نصب: روی پنل (Panel Mount)
• وزن: حدود 5 گرم

محتویات بسته

• وجود یک عدد کلید بچه راکر KCD1-701 سه پایه در بسته بندی محصول

ویژگی‌ها

•  طراحی کوچک محصول کاربردی جهت استفاده در پروژه‌های فشرده و کم‌جا میباشد
• نصب آسان با برش مستطیلی کوچک روی پنل
• توانایی تحمل ولتاژ 250 ولت و جریان 6 آمپر
• عملکرد ساده و اطمینان‌بخش در وضعیت‌های ON و OFF
• پایه‌های استاندارد برای سهولت سیم‌کشی
• کیفیت ساخت مناسب و مقاومت در برابر حرارت
• مناسب برای انواع مصارف الکترونیکی و بردهای آزمایشگاهی
• مصرف انرژی ناچیز کلید

کاربردها

• کاربرد فراوانی برای روشن و خاموش‌ کردن تجهیزات الکترونیکی و برقی سبک دارد
• ماژول‌های کنترل بردهای آزمایشگاهی
• دستگاه‌های پرتابل و کامپکت
• کنترل روشنایی داخلی، اسباب بازی‌ها، لوازم جانبی خودرو
• تابلو برق‌های کوچک، روترها، پاوربانک‌های دست‌ساز، مدارات DIY
• ابزارهای کنترلی رومیزی
• پروژه‌های آموزشی و دانشجویی

مزایا

• اشغال فضای کم پنل
• نصب آسان و سریع
•  هزینه کم ومنصفانه
• قابلیت استفاده در انواع پروژه‌های برق و الکترونیک
• عمر طولانی در کاربری‌های استاندارد
• سازگاری با تجهیزات کم‌حجم و پرکاربرد
• اطمینان و ایمنی بالا نسبت به کلیدهای کوچک لحیمی

محدودیت‌ها

• فاقد چراغ (در برخی مدل‌ها LED دارد، ولی KCD1-701 پایه فاقد LED است)
• تحمل جریان و ولتاژ نسبت به کلیدهای بزرگ راکر کمتر است
• ضدآب و گردوغبار نیست (برای محیط‌های باز مناسب نیست)
• کاربردی برای تجهیزات پرمصرف یا ولتاژ خیلی بالا ندارد

راهنمای نصب و استفاده

1. محل نصب را روی پنل با ابعاد تقریبی 19×13 میلی‌متر برش دهید.
2. کلید را در محل قرار داده و با فشار جای‌گذاری کنید.
3. پایه‌ها را طبق سیم‌کشی استاندارد به ورودی/خروجی و مصرف‌کننده متصل نمایید.
4.  لازم است که اتصالات قبل از برق دارکردن مدار چک شود.
5. پس از اطمینان از صحت، سیستم را روشن کرده و عملکرد کلید را تست نمایید.

نکات ایمنی

• هنگام نصب، حتماً برق را قطع کنید.
• ولتاژ و جریان نباید بیشتر از مقدار درج‌شده باشد.
• در محیط‌های مرطوب یا گردوغبار زیاد، استفاده نشود.
• پایه‌ها را عایق‌کاری کنید تا اتصال کوتاه ایجاد نشود.
• مراقب نیروی زیاد از حدی که به بدنه کلید وارد میشود باشید.

جمع‌بندی

کلید بچه راکر دوحالته KCD1-701 سه پایه با ابعاد کوچک، نصب آسان و قیمت مناسب، انتخابی ایده‌آل برای انواع پروژه‌های الکترونیکی، بردهای آزمایشگاهی، تجهیزات سبک، تابلوهای کوچک و دستگاه‌های فشرده است. کیفیت ساخت خوب و عملکرد ساده، این کلید را به یک گزینه پرکاربرد بدل ساخته است.
