سوکت نری تلفن 6P4C

معرفی محصول

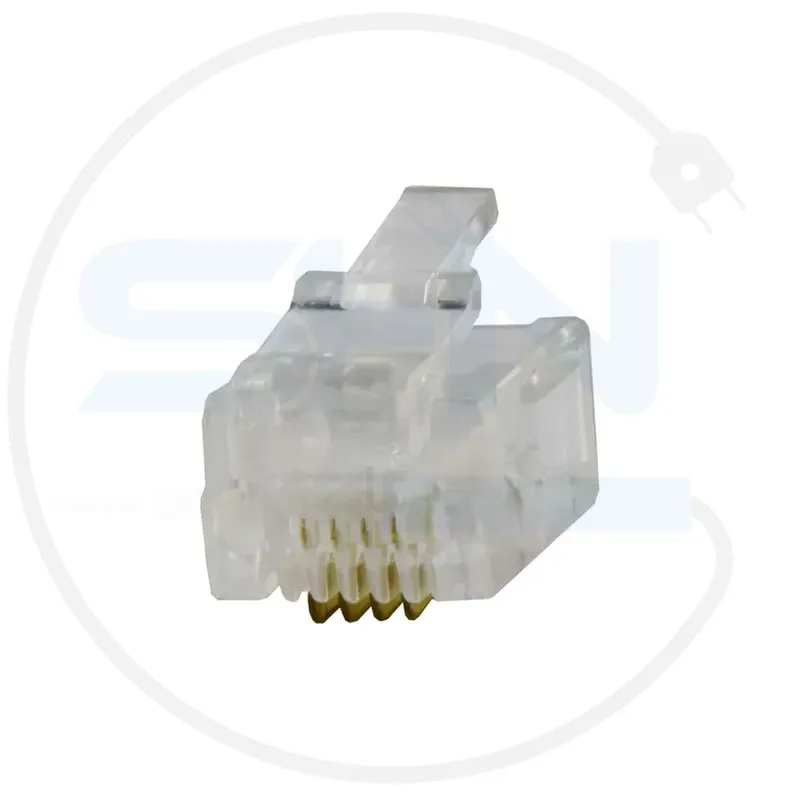

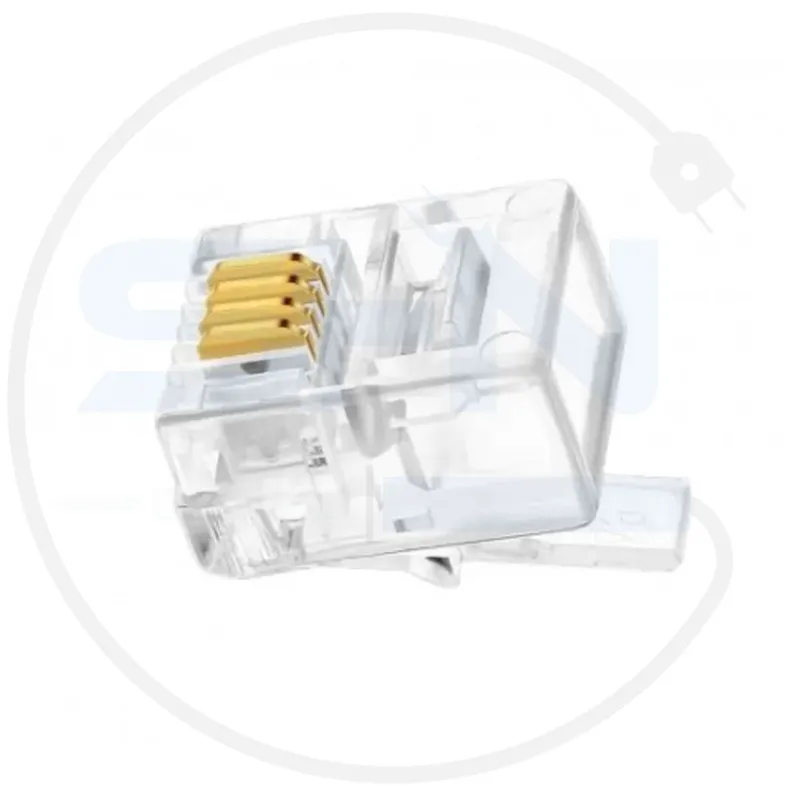

سوکت نری تلفن 6P4C که معمولاً با نام RJ11 شناخته می‌شود، یک قطعه استاندارد برای اتصال سیم‌های تلفن، فکس، مودم‌ها، و سایر دستگاه‌های مخابراتی است. این سوکت دارای 6 پین و 4 کانکتور فعال است و به‌طور گسترده در خطوط تلفن ثابت و دستگاه‌های ارتباطی استفاده می‌شود. طراحی آن امکان انتقال سیگنال‌های صوتی و مخابراتی را با کیفیت بالا فراهم می‌کند.

مشخصات فنی

• نوع کانکتور: RJ11 / 6P4C
• تعداد پین‌ها: 6 پین (4 کانکتور فعال برای سیگنال)
• نوع اتصال: نری (مناسب برای ورود به سوکت مادگی تلفن)
• ابعاد: استاندارد و جمع‌وجور
• مواد بدنه: پلاستیک مقاوم و شفاف
• پین‌ها: فلزی با روکش محافظ (معمولاً طلا یا آلیاژ مقاوم در برابر زنگ‌زدگی)
• کاربردها: انتقال سیگنال صوتی و مخابراتی آنالوگ
• سازگاری: خطوط تلفن ثابت، مودم‌ها، دستگاه‌های فکس، تلفن‌های سانترال

ویژگی‌ها

1. طراحی استاندارد:

   سوکت با استاندارد RJ11 طراحی شده و با اکثر دستگاه‌های مخابراتی سازگار است.

2. کیفیت بالا:

   پین‌های فلزی مقاوم با کیفیت بالا که سیگنال‌های صوتی را به صورت شفاف منتقل می‌کنند.

3. استفاده آسان:

   اتصال ساده و سریع به کابل‌های تلفن استاندارد.

4. ساختار مقاوم:

   بدنه‌ی پلاستیکی مقاوم در برابر ضربه و فشار که طول عمر بالایی را تضمین می‌کند.

5. طیف وسیعی از کاربردها:

   قابل استفاده در تلفن‌های ثابت، مودم‌های اینترنت، دستگاه‌های سانترال، و سایر دستگاه‌های ارتباطی.

کاربردها

• تلفن ثابت:

  اتصال سیم‌های تلفن به گوشی یا دستگاه تلفن ثابت.

• مودم اینترنت:

  استفاده در مودم‌های DSL و ADSL برای اتصال به خط تلفن.

• دستگاه‌های فکس:

  اتصال کابل‌های فکس به خط تلفن از طریق این سوکت.

• سیستم‌های مخابراتی:

  استفاده در دستگاه‌های سانترال و دیگر تجهیزات مخابراتی ارتباطی.

• پروژه‌های DIY:

  مناسب برای پروژه‌های مخابراتی و ارتباطی شخصی.

مزایا

• سازگاری گسترده: با اکثر دستگاه‌های مخابراتی استفاده می‌شود.
• کیفیت انتقال بالا: اتصال پایدار و قدرتمند برای انتقال سیگنال‌های آنالوگ.
• طراحی مقاوم: بدنه پلاستیکی و پین‌های فلزی مقاوم در برابر خوردگی.
• استفاده راحت: نصب و جای‌گذاری آسان و سریع.
• ابعاد استاندارد: کوچک و قابل استفاده در فضاهای محدود.

معایب

• محدودیت در انتقال سیگنال (مناسب برای سیگنال‌های آنالوگ، نه دیجیتال).
• نیاز به آچار پرس سوکت برای نصب صحیح و ثابت.
• احتمال آسیب‌دیدگی در شرایط محیطی سخت مانند رطوبت زیاد.

نحوه استفاده

1. آماده‌سازی کابل:

   کابل تلفن را از قسمت اتصال برش داده و سیم‌های داخل کابل را جدا کنید. سپس دو سر سیم‌ها را کمی لخت کنید (سیم‌چین استفاده کنید).

2. قرار دادن سیم‌ها در سوکت:

   سیم‌های لخت‌شده را براساس رنگ‌بندی استاندارد در مجرای داخل سوکت 6P4C قرار دهید.

3. پرس سوکت:

   از آچار پرس مخصوص کابل تلفن استفاده کنید تا سوکت به‌صورت محکم به سیم‌ها پرس شود.

4. تست اتصال:

   سوکت را به دستگاه موردنظر وصل کنید (مثلاً گوشی تلفن یا مودم) و اتصال برق و سیگنال را بررسی کنید.

رنگ‌بندی سیم‌ها در کابل تلفن (استاندارد)

• خط یک:

  • سیم مثبت (رنگ سبز/سفید)
  • سیم منفی (رنگ قرمز)

• خط دو:

  • سیم مثبت (رنگ مشکی)
  • سیم منفی (رنگ زرد)

رنگ‌بندی ممکن است براساس استاندارد دستگاه‌های مختلف تغییر کند، پس حتماً به دستورالعمل دستگاه خود دقت کنید.

نکات مهم برای استفاده درست

1. استفاده از ابزار مناسب:

   حتماً از آچار پرس سوکت RJ11 استفاده کنید تا اتصال دقیق و ایمن باشد.

2. رعایت رنگ‌بندی:

   ترتیب رنگ سیم‌ها را با دقت رعایت کنید تا عملکرد دستگاه تلفن یا مودم دچار اختلال نشود.

3. محافظت از سوکت:

   سوکت نری تلفن را در برابر ضربه یا تابیدن محافظت کنید.

4. تست عملکرد:

   پس از نصب، اتصال سوکت به کابل و عملکرد دستگاه را بررسی کنید تا از صحت اتصال مطمئن شوید.

جمع‌بندی

سوکت نری تلفن 6P4C (RJ11) یک قطعه استاندارد، مقاوم، و کاربردی برای اتصال سیم‌های تلفن ثابت، مودم‌های اینترنت، و سایر سیستم‌های ارتباطی است. این سوکت به دلیل طراحی استاندارد و کیفیت اتصال بالا، گزینه‌ای ایده‌آل در بسیاری از کاربردهای مخابراتی و الکترونیکی محسوب می‌شود. اگر به دنبال یک قطعه قابل‌اعتماد برای اتصالات خطوط تلفن خود هستید، این سوکت نیازهای شما را به بهترین شکل برآورده می‌کند.
