کلید راکر گرد چراغدار KCD1-601Nشناسه کالا: 1040156

متاسفانه این کالا در حال حاضر موجود نیست. می توانید از طریق لیست بالای صفحه، از محصولات مشابه این کالا دیدن نمایید

نقد و بررسی اجمالی کلید راکر گرد چراغدار KCD1-601N

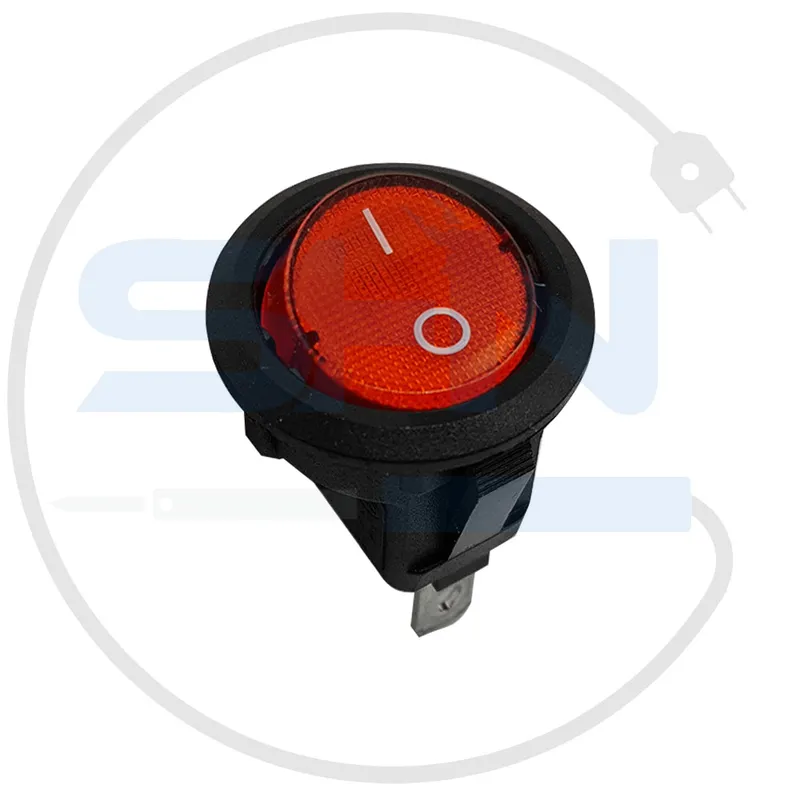

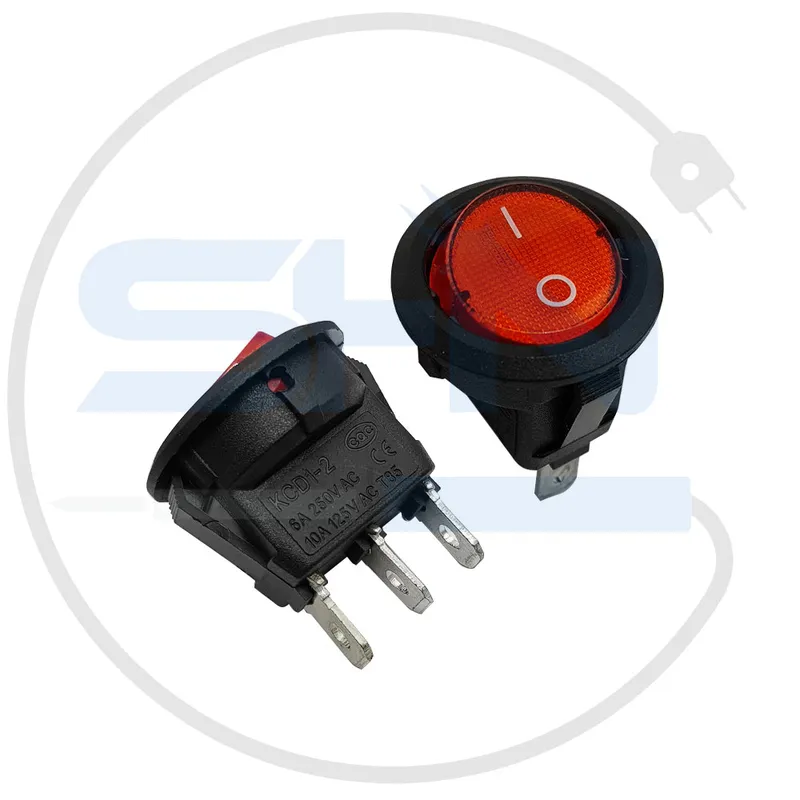

کلید راکر گرد چراغدار مدل KCD1-601N یک کلید الکتریکی کوچک، پنلی و پرکاربرد از نوع راکر است که با طراحی گرد و وجود چراغ LED داخلی، علاوه بر قابلیت روشن و خاموش کردن مدار، وضعیت عملکرد را نیز با نوردهی به کاربر نمایش می‌دهد.

کلید راکر گرد چراغدار KCD1-601N

Round Illuminated Rocker Switch KCD1-601N


معرفی کلید راکر گرد چراغدار KCD1-601N

کلید راکر گرد چراغدار مدل KCD1-601N یک کلید الکتریکی کوچک، پنلی و پرکاربرد از نوع راکر است که با طراحی گرد و وجود چراغ LED داخلی، علاوه بر قابلیت روشن و خاموش کردن مدار، وضعیت عملکرد را نیز با نوردهی به کاربر نمایش می‌دهد. این کلید با ساختار ساده و نصب آسان، گزینه‌ای ایده‌آل برای انواع دستگاه‌های الکترونیکی، خانگی، بردهای پروژه، تجهیزات DIY و دستگاه‌های خودرو محسوب می‌شود.


مشخصات فنی کلید راکر گرد چراغدار KCD1-601N

  • مدل: KCD1-601N
  • نوع کلید: راکر گرد چراغدار (ON-OFF)، SPST
  • تعداد پایه: 3 پایه (دو پایه برای جریان برق، یک پایه برای LED داخلی)
  • چراغ داخلی: LED (معمولاً رنگ قرمز/آبی/سبز بسته به مدل)
  • ولتاژ کاری: معمولاً 12 ولت DC یا 220 ولت AC (متناسب با نوع سفارش)
  • حداکثر جریان مجاز: 6 آمپر
  • جنس بدنه: ساخته شده از پلاستیک بادوام و نسوز
  • جنس پایه‌ها: آلیاژ مس با روکش نیکل

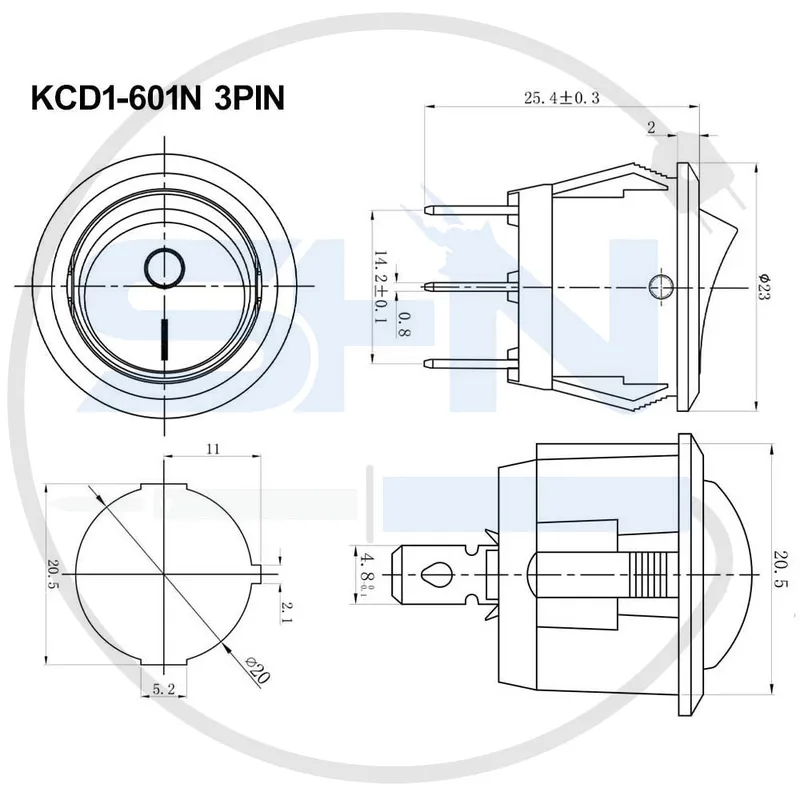

  • ابعاد: قطر خارجی حدود 21 میلی‌متر
  • قطر سوراخ نصب: 19 میلی‌متر
  • وضعیت عملکرد: ON-OFF
  • وزن: حدود 5 گرم
  • طول عمر کلید: بیش از 10,000 بار قطع و وصل
  • نصب: رو پنلی (Panel Mount)، قفل شونده با فنر

محتویات بسته

  • وجود یک عدد کلید راکر گرد چراغدار مدل KCD1-601N در بسته بندی

ویژگی‌ها

  • ساختار خاص وگرد محصول بکه به اندازه کوچک است قابل استفاده برای فضاهای محدود میباشد
  • مجهز به LED داخلی جهت نمایش وضعیت عملکرد (روشن/خاموش)
  • نصب آسان و سریع روی پنل با قفل فنری
  • قابلیت استفاده در ولتاژ DC یا AC با توان متناسب با کلید
  • بدنه ضدشوک و مقاوم در برابر حرارت
  • تماس مطمئن پایه‌ها بدون ایجاد اتصال شل
  • مناسب برای جریان و ولتاژ استاندارد تجهیزات خانگی و صنعتی سبک

کاربردها

  • کاربرد فراوانی در جهت روشن و خاموش کردن مدارهای تغذیه، بردها و مدولاتورهای پروژه دارد
  • نصب در پنل‌های سیستم‌های صوتی، تصویری و همچنین تزئینات ماشین
  • کنترل روشنایی و تجهیزات برقی خانگی و اداری
  • کلید اصلی مدارها در پروژه‌های DIY و تست آزمایشگاهی
  • به‌عنوان کلید قطع و وصل با نمایشگر وضعیت در تجهیزات پرتابل

مزایا

  • نشان‌دهنده وضعیت عملکرد با LED داخلی
  • افزایش ایمنی کاربر با نمایش تصویری وضعیت خاموش/روشن
  • نصب سریع و ساده با قفل شونده
  • طراحی مدرن و ابعاد مناسب
  • طول عمر بالا و تحمل مناسب جریان
  • اندازه فشرده محصول ساخته شده برای پنل‌های کوچک که بامحدودیت فضایی موجه هستند میباشد
  • قیمت به صرفه با توجه به امکانات

محدودیت‌ها

  • شرط استفاده در محیط مرطوب استفاده از پوشش است زیرا ضد آب نیست
  • جریان بیش از 6 آمپر یا ولتاژ بالاتر از مقدار مجاز توصیه نمی‌شود
  • برای بارهای بزرگ صنعتی مناسب نیست
  • مدل چراغدار نیاز به اتصال صحیح پایه LED خواهد داشت

راهنمای نصب و استفاده

  1. سوراخی با قطر 19 میلی‌متر روی پنل ایجاد کنید.
  2. کلید را از جلو در محل مورد نظر قرار دهید تا قفل فنری آن جا بیفتد.
  3. دو پایه اصلی کلید را به محل ورودی و خروجی برق وصل کنید (ورود/خروج).
  4. پایه سوم (LED) بسته به نوع مدار، معمولاً به نول (در AC) یا منفی (در DC) متصل گردد.
  5. پیش از اتصال بار اصلی، عملکرد کلید و LED را تست نمایید.

نکات ایمنی

  • در زمان انجام فعالیتی چون سیم‌کشی،باید برق کامل قطع باشد.
  • پایه‌های کلید را عایق یا روکش کنید تا اتصال کوتاه پیش نیاید.
  • از تجاوز جریان و ولتاژ توصیه‌شده خودداری کنید.
  • به جهت پایه‌های LED و اتصال صحیح آن دقت کنید.

جمع‌بندی و خرید

کلید راکر گرد چراغدار KCD1-601N  محصولی مفید وکاربردی درجهت مدیریت تجهیزات و نشان دادن وضعیت برق‌دار بودن مدار میباشد. این کلید با نصب سریع و ظاهری شکیل، برای انواع پروژه‌ها، پنل‌ها و دستگاه‌های خانگی و خودرویی پیشنهاد می‌شود. حتماً پیش از خرید مشخصات فنی دستگاه خود را با ظرفیت کلید مطابقت دهید.

هم اکنون میتوانید این محصول را با تضمین اصالت وبهترین قیمت، از فروشگاه آنلاین شادمهر الکترونیک تهیه نمایید.
