کلید راکر چراغدار KCD1-101N 4PINشناسه کالا: 1040158

  • رضایت خرید :75%
آماده ارسال از 0 روز آینده

این کالا در حال حاضر در انبار موجود ، آماده پردازش و ارسال است

۹,۳۵۰ ۹,۳۵۰ تومان
%

    نقد و بررسی اجمالی کلید راکر چراغدار KCD1-101N 4PIN

    کلید راکر چراغدار KCD1-101N، یکی از پرکاربردترین سوئیچ‌های پنلی برای روشن و خاموش کردن انواع تجهیزات برقی است.

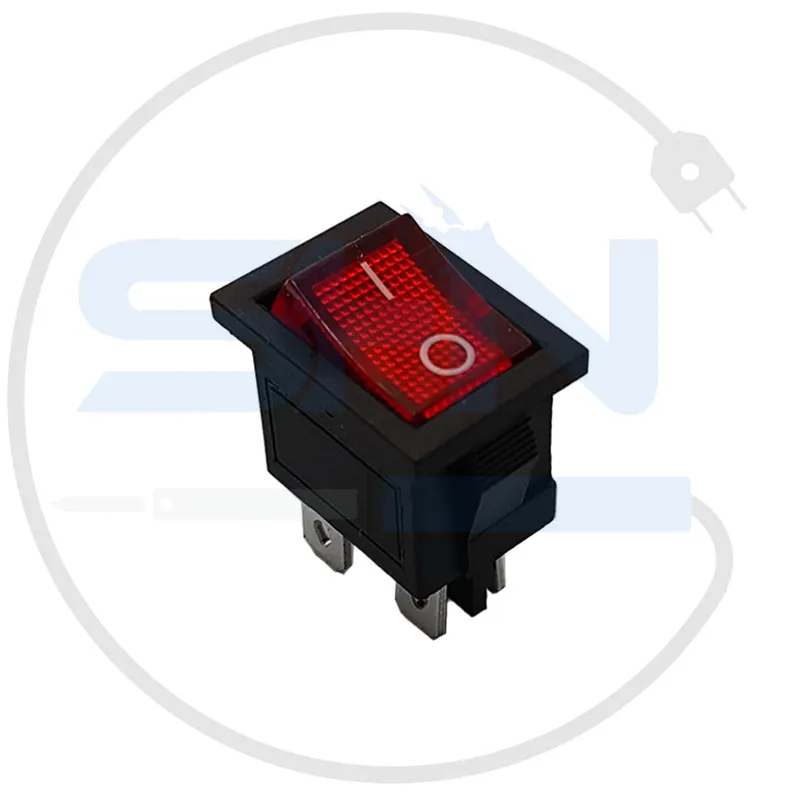

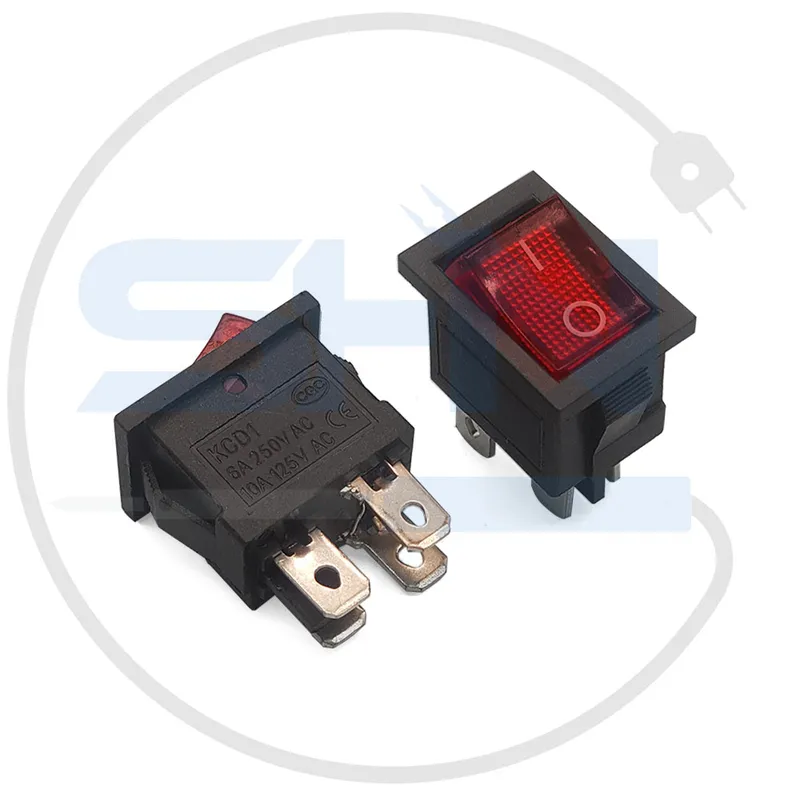

    کلید راکر چراغدار KCD1-101N چهار پایه

    KCD1-101N Illuminated Rocker Switch 4PIN


    معرفی کلید راکر چراغدار KCD1-101N

    کلید راکر چراغدار KCD1-101N، یکی از پرکاربردترین سوئیچ‌های پنلی برای روشن و خاموش کردن انواع تجهیزات برقی است. این کلید با طراحی مستطیلی و قابلیت نصب آسان روی انواع جعبه، دارای چهار پایه (4PIN) بوده و برای کنترل یک مدار دو سیمه (ورودی و خروجی جداگانه) یا به منظور تفکیک اتصال فاز و نول استفاده می‌شود.

    ویژگی خاص این مدل، وجود چراغ نشانگر داخلی (در صورت روشن بودن کلید) است که وضعیت مدار را به‌وضوح نشان می‌دهد. ظاهر شیک، کیفیت ساخت مناسب و نصب سریع از جمله دلایل محبوبیت این کلید در انواع پروژه‌های DIY، تابلو برق، لوازم خانگی و صنعتی است.


    مشخصات فنی کلید راکر چراغدار KCD1-101N

    • مدل: KCD1-101N
    • نوع: راکر مستطیلی چراغدار (Illuminated Rocker Switch)
    • تعداد پایه: 4 پایه (4PIN)
    • نوع عملکرد: دو حالته (ON-OFF)
    • ولتاژ قابل پشتیبانی: حداکثر 250 ولت AC
    • حداکثر جریان: 6 تا 10 آمپر (بسته به مدل و کیفیت)
    • نوع چراغ: LED داخلی (معمولاً قرمز یا سبز)

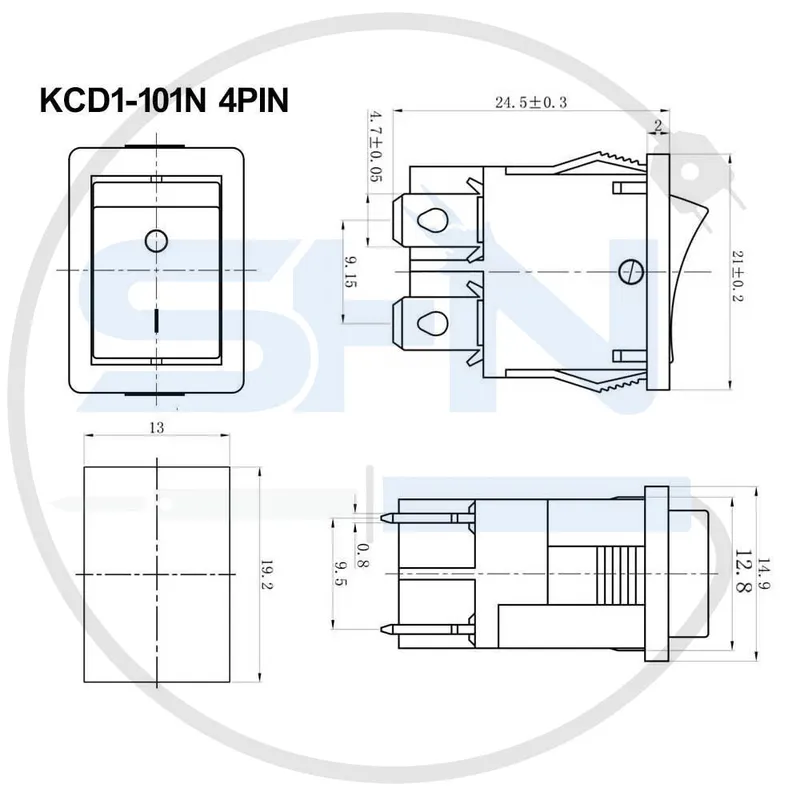

    • ابعاد بدنه: حدود 22 × 15 میلی‌متر
    • ابعاد سوراخ نصب: حدود 20 × 13 میلی‌متر
    • جنس بدنه: پلاستیک مقاوم
    • جنس پایه‌ها: فلز آبکاری شده
    • رنگ کلید: معمولاً مشکی با قسمت شفاف رنگی
    • قطبیت: امکان قطع یا وصل همزمان دو خط (دوپل – DPST)
    • طول عمر: بیش از 10,000 بار عملکرد
    • نصب: رو پنلی (Snap-in)

    محتویات بسته:

    • یک عدد کلید راکر چراغدار KCD1-101N چهار پایه

    ویژگی‌های کلید راکر چراغدار KCD1-101N

    • دارای نشانگر LED داخلی برای نمایش وضعیت روشن یا خاموش
    • قابلیت کنترل همزمان دو مسیر برق (دوپل)
    • نصب سریع بر روی انواع پنل و جعبه
    • طراحی مستطیلی و جمع‌وجور
    • عملکرد روان و بدون صدا
    • مناسب برای مصارف برق AC و DC
    • نصب به‌صورت فشاری و بدون نیاز به پیچ
    • کیفیت ساخت بالا و طول عمر خوب
    • تعویض و سرویس آسان
    • ظاهر زیبا و مدرن

    کاربردهای کلید راکر چراغدار KCD1-101N

    • کنترل تجهیزات برقی در تابلو برق و جعبه فرمان
    • نصب بر روی لوازم خانگی (پنکه، تصفیه هوا، هود، بخاری برقی و …)
    • قطع و وصل روشنایی، فن یا پمپ آب
    • پروژه‌های DIY و رباتیک
    • تجهیزات آزمایشگاهی و ماژول‌های کنترل
    • کنترل وضعیت دستگاه‌ها در سیستم‌های برق اضطراری
    • مدارهای حفاظت یا کنترل منبع تغذیه
    • نصب در کیت‌های آموزشی و دانش‌آموزی

    مزایای استفاده از کلید راکر چراغدار KCD1-101N

    • وضعیت روشن یا خاموش بودن کلید با LED به‌وضوح مشخص است
    • امکان قطع یا وصل همزمان دو مسیر برق (صرفه‌جویی در فضا و سیم‌کشی)
    • نصب و تعویض سریع بدون پیچیدگی
    • اطمینان بیشتر در مصرف برق با قطع هر دو سیم فاز و نول
    • ظاهر حرفه‌ای و کاربردی
    • قیمت مناسب و مقرون‌به‌صرفه برای پروژه‌های گوناگون
    • مناسب برای ولتاژ بالا و کاربردهای متنوع
    • کارکرد بی‌صدا و نرم

    محدودیت‌ها

    • فاقد قابلیت ضدآب (برای محیط‌های مرطوب نیاز به محافظت دارد)
    • تحمل جریان محدود (مناسب بارهای سبک و متوسط)
    • چراغ داخلی فقط با برق متناوب یا ولتاژ استاندارد روشن می‌شود
    • فاقد قابلیت سه حالته یا تغییر وضعیت چندگانه
    • فقط برای پنل با سوراخ مستطیلی قابل نصب است
    • پایه‌ها ممکن است برای لحیم‌کاری نیاز به مهارت داشته باشند
    • نیازمند توجه به سیم‌کشی صحیح و رعایت قطبیت

    آموزش و راهنمای نصب کلید راکر چراغدار KCD1-101N

    1. برش مناسب (در حد 20 × 13 میلی‌متر) روی پنل یا جعبه برق ایجاد کنید.
    2. کلید را از سمت جلو وارد پنل کنید تا با فشار جا بیفتد.
    3. دو پایه ورودی (معمولاً طرفی که نزدیک LED است) را به منبع فاز و نول برق متصل کنید و دو پایه خروجی را به مصرف‌کننده وصل کنید.
    4. در مدار DC یا AC با رعایت ولتاژ و جریان، اتصال را انجام دهید.
    5. توجه داشته باشید که با روشن شدن کلید، چراغ LED نیز فعال می‌شود و وضعیت مدار مشخص خواهد بود.
    6. پس از تست نهایی، پنل را به حالت بسته درآورید و دستگاه را زیر بار تست کنید.

    نکات ایمنی

    • از استفاده کلید در جریان و ولتاژ فراتر از مقدار نامی خودداری کنید
    • قبل از نصب یا تعمیر، برق مدار را قطع نمایید
    • در محیط‌های مرطوب یا دارای گرد و غبار، از قاب ضدآب یا قاب محافظ استفاده کنید
    • سیم‌کشی را با سیم و کانکتور باکیفیت انجام دهید
    • از اتصال کوتاه و تماس پایه‌ها با هم پرهیز نمایید
    • از ضربه و فشار مکانیکی به کلید جلوگیری کنید
    • چراغ داخلی فقط برای نمایش وضعیت و نه بار مصرفی طراحی شده است

    جمع‌بندی و خرید کلید راکر چراغدار KCD1-101N

    اگر نیاز به یک کلید پنلی با نصب آسان، ظاهر مدرن و اعلام وضعیت روشن یا خاموش به کمک چراغ داخلی دارید، کلید راکر چراغدار KCD1-101N چهار پایه (4PIN) انتخابی ایده‌آل برای پروژه‌های خانگی و نیمه‌حرفه‌ای، تابلو برق‌ها یا دستگاه‌های کوچک برقی است. این کلید با قیمت مناسب و کیفیت قابل قبول، نیاز شما به کنترل و افزایش ایمنی مدارها را برطرف می‌سازد.
