کلید راکر گرد سه حالته KCD2-103 سه پایه

KCD2-103 Round 3-Position Rocker Switch 3PIN

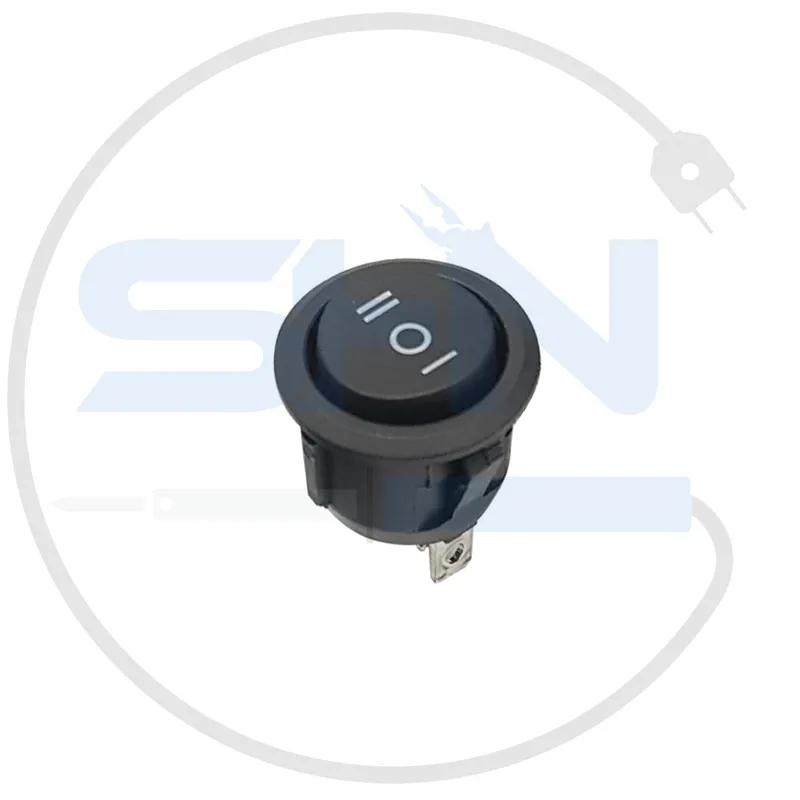

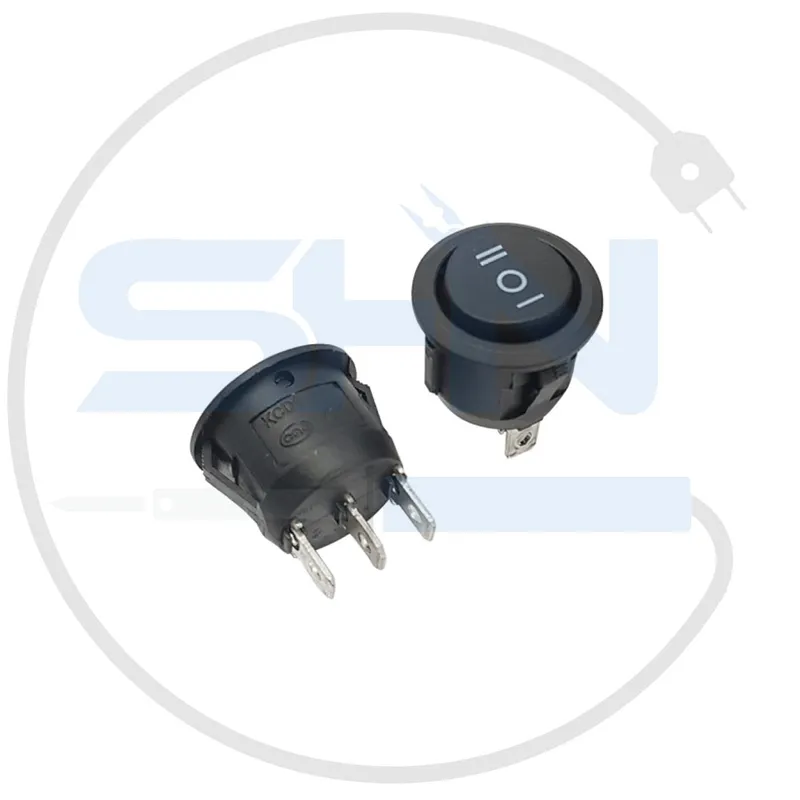

معرفی کلید راکر گرد سه حالته KCD2-103

کلید راکر گرد سه حالته مدل KCD2-103 یک کلید سوئیچینگ جمع‌وجور و کاربردی برای مصارف الکترونیکی و DIY است که با سه وضعیت (ON-OFF-ON) امکان کنترل حالت‌های مختلف را در مدارهای ساده و متوسط فراهم می‌کند. این کلید ضمن داشتن ظاهر دایره‌ای شیک و ابعاد مناسب، با سه پایه خروجی به‌راحتی روی انواع پنل و جعبه نصب می‌گردد و به دلیل عملکرد مطمئن، در پروژه‌های ساده صنعتی و خانگی، بردهای آموزشی، ماژول کنترل و دستگاه‌های روشنایی، پرکاربرد است.

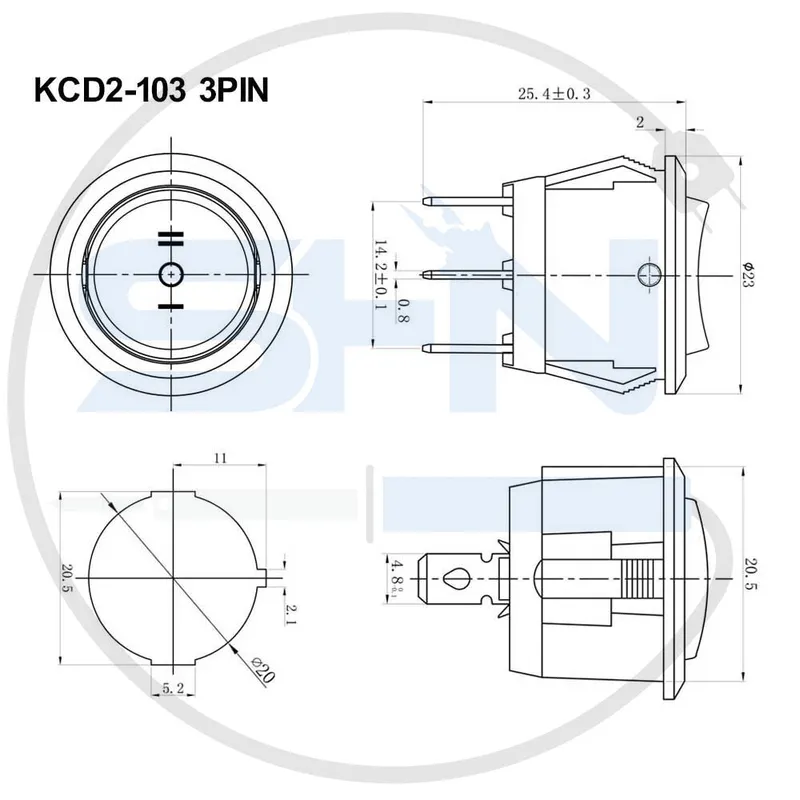

مشخصات فنی کلید راکر گرد سه حالته KCD2-103

• مدل: KCD2-103
• شکل: گرد (دایره‌ای)
• نوع عملکرد: سه حالته (سه وضعیت – ON-OFF-ON)
• تعداد پایه: 3 پایه فلزی
• ولتاژ کاری: تا 250 ولت AC
• حداکثر جریان: 3 تا 6 آمپر (بسته به نوع و کیفیت)
• قطر نصب: 20 میلی‌متر (سوراخ روی پنل)
• ارتفاع کلید: حدود 25 میلی‌متر
• جنس بدنه: ساخته شده از پلاستیک محکم
• جنس پایه‌ها: فلز آبکاری‌شده
• موقعیت پایه‌ها: پایه وسط مشترک (COM)، دو پایه کناری برای دو حالت مختلف
• طول عمر: بیش از 10,000 بار عملکرد
• نوع نصب: رو پنلی (جایگذاری فشاری)
• وزن: کمتر از 10 گرم
• رنگ کلید: معمولاً مشکی با شاسی رنگی یا بدون چراغ
• سازگاری: مناسب برق AC، DC و ولتاژ پایین

محتویات بسته:

• وجود یک عدد کلید راکر گرد سه حالته KCD2-103 سه پایه در بسته بندی

ویژگی‌های کلید راکر گرد سه حالته KCD2-103

• اندازه استاندارد وکوچک محصول موجب راحتی در نصب بر روی پنل می شود
• قابلیت اجرای سه وضعیت روشن/خاموش/روشن (ON-OFF-ON)
• طراحی شیک، دایره‌ای و قابل هماهنگی با اغلب پنل‌ها
• مناسب برای کنترل مدارهای ساده DC/AC
• اهرم روان و طول عمر بالا
• پایه‌های فلزی مقاوم برای لحیم‌کاری یا اتصال فیش
• نصب آسان بدون ابزار خاص (Snap-in)
• مناسب برای انواع جعبه برق، برد DIY و پروتوتایپینگ
• غالباً بدون صدا و لرزش
• قیمت مقرون‌به‌صرفه و اقتصادی

کاربردهای کلید راکر گرد سه حالته KCD2-103

• سوییچ وضعیت فن، LED یا لوازم کوچک الکتریکی
• انتخاب حالت چپ‌گرد/راست‌گرد موتورهای کوچک
• تنظیم حالت در دستگاه‌های DIY، آداپتور برق، شارژر
• تغییر مسیر سیگنال یا تغذیه در بردهای آزمایشی
• استفاده خاصی برای کنترل روشنایی، نورپردازی دکوراتیو دارد
• راه‌اندازی پروژه‌های رباتیک، آموزشی و ماکت
• استفاده در ماشین‌آلات سبک، اسباب‌بازی و دستگاه‌های نیمه‌حرفه‌ای
• کنترل دستی در پنل تجهیزات خانگی یا اداری

مزایای استفاده از کلید راکر گرد سه حالته KCD2-103

• نصب آسان روی انواع پنل با قطر رایج (20mm)
• کنترل سه‌حالته فقط با یک کلید کوچک
• مصرف کم فضا و مناسب برای کیس‌های جمع‌وجور
• عملکرد روان و قابل اعتماد
• قیمت اقتصادی (گزینه مناسب DIY و تعمیرات)
• مناسب برق AC و DC با ولتاژ پایین
•  امکان تعویض ونصب در کمترین زمان وبدون پیچ یا محافظ خاصی مکن است

محدودیت‌ها

• فاقد محافظت در برابر آب (ضدآب نیست)
• جنس بدنه پلاستیکی، مناسب بارهای سنگین یا صنعتی سنگین نیست
• تحمل جریان محدود (برای مصرف‌های کوچک و متوسط)
• ممکن است فاقد چراغ LED داخلی باشد
• فقط برای سوراخ دایره‌ای 20 میلی‌متر قابل استفاده است
• مناسب محیط‌های پر غبار یا ضربه نیست
•  به دلیل نبود رله داخلی برای بارهای سنگین قابل استفاده نیست
• احتمال فرسایش سریع‌تر در مدارهای با بار مقاومتی بالا
• فاقد قابلیت LOCK یا قفل برای ایمنی فوق‌العاده

آموزش و راهنمای نصب کلید راکر گرد سه حالته KCD2-103

1. روی جعبه یا پنل مورد نظر، با گردبر 20 میلی‌متر سوراخ ایجاد کنید.
2. کلید را فشار داده تا در محل نصب شده قرار بگیرد (Snap-in).
3. پایه وسط کلید را به پایه مشترک (ورودی برق یا منبع تغذیه) متصل کنید.
4. دو پایه کناری را به دو مسیر خروجی (مانند دو حالت عملکرد مختلف) متصل نمایید.
5. سیم‌کشی‌ها را لحیم یا با فیش مادرگی مطمئن کنید.
6. با اطمینان از اتصال ها بایدمدار زیر بار تست وبررسی شود.
7. در صورت نیاز به تعویض، به راحتی کلید را از پنل خارج کنید.

نکات ایمنی

• فقط جریان و ولتاژ توصیه‌شده را استفاده کنید
• از اتصال کوتاه پایه‌ها پرهیز کنید
• قبل از هر اتصال/قطع، برق مدار را خاموش کنید
• شرط استفاده در محیط مرطوب یا خیس استفاده ازمحافظ میباشد
• از ضربه مستقیم به کلید خودداری شود
• برای بارهای بالاتر از 6 آمپر از رله یا کلید قوی‌تر استفاده کنید
• اتصالات را با سیم و ابزار مرغوب انجام دهید

جمع‌بندی و خرید کلید راکر گرد سه حالته KCD2-103

کلید راکر گرد سه حالته KCD2-103 یک راهکار جمع‌وجور، اقتصادی و پرکاربرد برای انواع پروژه‌های DIY، تعمیرات و پنل‌های کنترلی است. با قابلیت نصب سریع، سه وضعیت عملیاتی و عملکرد مطمئن، این کلید برای مصارف خانگی، اداری، دانش‌آموزی و حتی نیمه‌حرفه‌ای، گزینه‌ای ایده‌آل محسوب می‌شود.

هم اکنون میتوانید این محصول را با تضمین اصالت وبهترین قیمت، از فروشگاه آنلاین شادمهر الکترونیک تهیه نمایید.
