کلید بچه راکر دوحالته KCD1-701 2PINشناسه کالا: 1040150

متاسفانه این کالا در حال حاضر موجود نیست. می توانید از طریق لیست بالای صفحه، از محصولات مشابه این کالا دیدن نمایید

نقد و بررسی اجمالی کلید بچه راکر دوحالته KCD1-701 2PIN

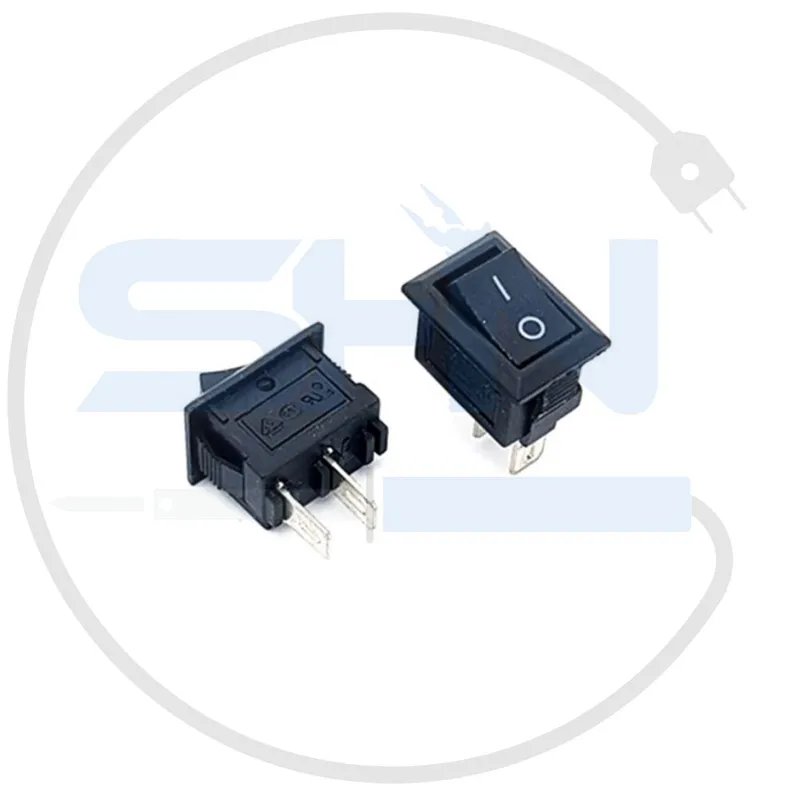

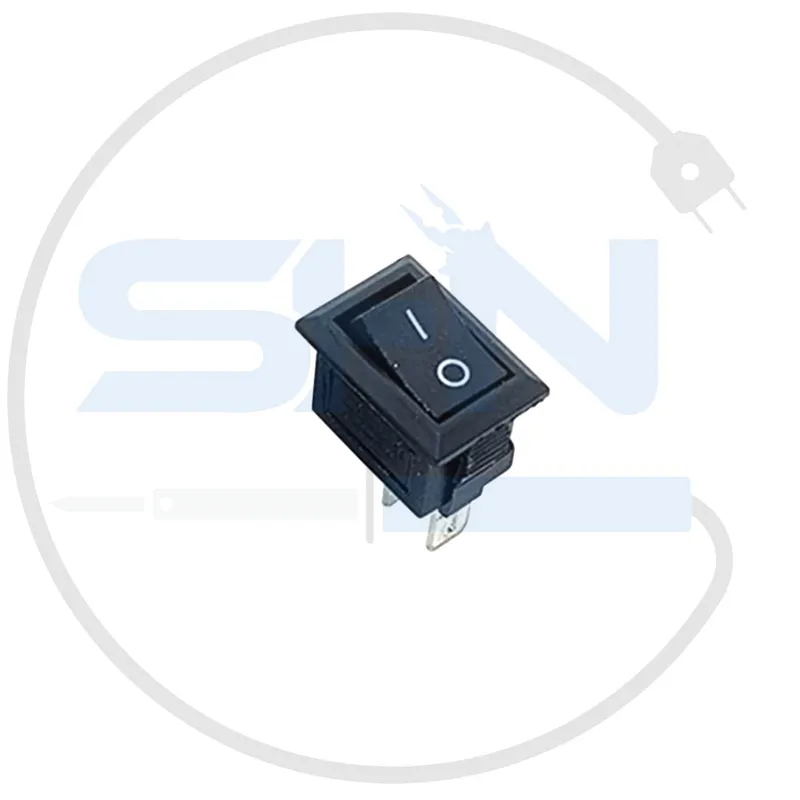

کلید بچه راکر دوحالته KCD1-701 دو پایه یک کلید کوچک پنلی از نوع ON-OFF است که به عنوان ابزار قطع و وصل جریان برق در مدارهای الکترونیکی و الکتریکی سبک به کار می‌رود.

کلید بچه راکر دوحالته KCD1-701 دو پایه

Mini Rocker Switch KCD1-701 2PIN ON-OFF


معرفی کلید بچه راکر دوحالته KCD1-701 دو پایه

کلید بچه راکر دوحالته KCD1-701 دو پایه یک کلید کوچک پنلی از نوع ON-OFF است که به عنوان ابزار قطع و وصل جریان برق در مدارهای الکترونیکی و الکتریکی سبک به کار می‌رود. این کلید مینیاتوری به دلیل ابعاد جمع‌وجور، قیمت مناسب و نصب آسان، در پروژه‌های DIY، بردهای آموزشی، دستگاه‌های پرتابل و قطعات الکترونیکی فشرده بسیار پرکاربرد می‌باشد.


مشخصات فنی کلید بچه راکر KCD1-701 2PIN

  • مدل: KCD1-701
  • نوع کلید: بچه راکر، دو حالته (ON-OFF)، SPST
  • تعداد پایه: 2 پایه فلزی
  • حداکثر جریان کاری: 6 آمپر
  • حداکثر ولتاژ کاری: 250 ولت AC
  • جنس بدنه: ساخته شده از جنس پلاستیک بادوام ABS
  • جنس پایه‌ها: آلیاژ مس، آبکاری شده

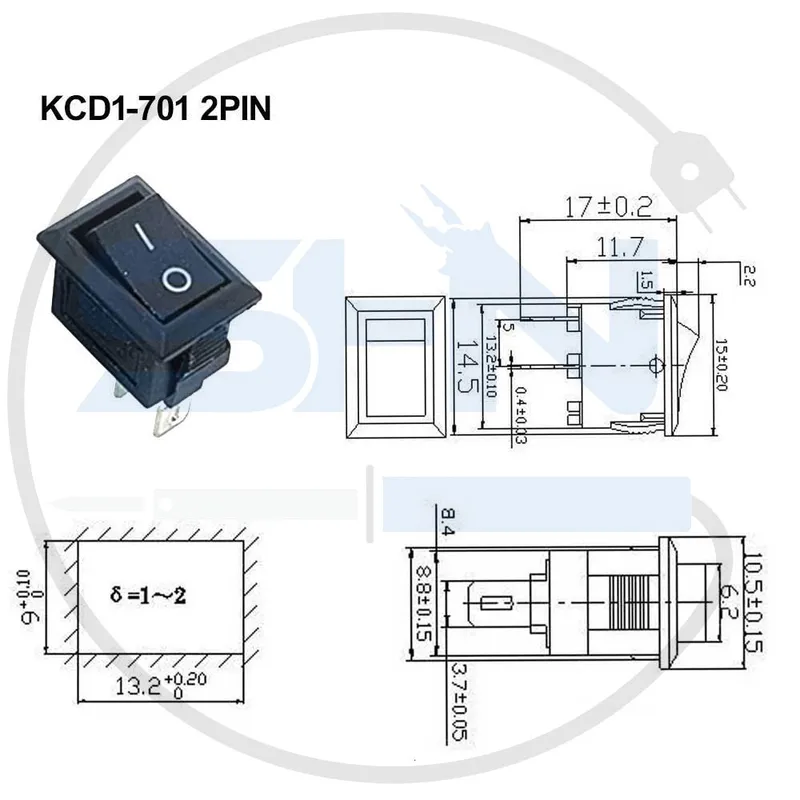

  • ابعاد بدنه: حدود 21 × 15 میلی‌متر
  • ابعاد سوراخ نصب: 19 × 13 میلی‌متر
  • روش نصب: روی پنل (Panel Mount)
  • طول عمر کاری: بیش از 10,000 بار قطع و وصل
  • وزن: حدود 5 گرم
  • رنگ بدنه: معمولاً مشکی

محتویات بسته

  • قرارگیری یک عدد کلید بچه راکر دو حالته KCD1-701 دو پایه در بسته بندی

ویژگی‌ها

  • ابعاد کوچک و مناسب برای فضاهای محدود
  • نصب آسان با شیار استاندارد روی پنل
  • ساختار مقاوم و بادوام
  • عملکرد ساده ON-OFF
  • مناسب ولتاژ AC تا 250 ولت و جریان 6 آمپر
  • کیفیت ساخت خوب
  • ارتباط مطمئن با پایه‌های استاندارد
  • بسیار کم مصرف

کاربردها

  • کنترل روشن/خاموش در بردهای آزمایشگاهی
  • مدارات آموزشی و پروژه‌های دانشجویی
  • تجهیزات الکترونیکی سبک، دستگاه‌های پرتابل و کم‌حجم
  • اسباب بازی‌های برقی
  • ماژول‌های DIY، انواع پنل‌ کوچک، پاوربانک دست‌ساز
  •  قابل استفاده برای لوازم جانبی خودرو و موتور می باشد

مزایا

  • راحتی در نصب وبه کارگیری
  • قیمت اقتصادی
  • طول عمر بالا نسبت به نوع مصرف
  • اشغال فضای بسیار کم
  • کاربری آسان و مطمئن
  • مناسب انواع پروژه‌های سبک و نیمه‌صنعتی
  • بدون نیاز به سیم‌کشی پیچیده
  • صرفه‌جویی در فضا برای طراحی جمع‌وجور

محدودیت‌ها

  • فاقد چراغ LED داخلی
  • تحمل جریان و ولتاژ محدود به 6A/250VAC
  • قابلیت ماندگاری و دوام در برابر آب وگرد و غبار را ندارد
  • مناسب تجهیزات و بارهای پرقدرت یا صنعتی سنگین نمی‌باشد
  • فقط برای قطع و وصل تک مدار کاربرد دارد (SPST)

راهنمای نصب و استفاده

  1. محل نصب با ابعاد 19×13 میلی‌متر را روی پنل برش دهید.
  2. کلید را با فشار در سوراخ ایجاد شده جاگذاری کنید.
  3. پایه‌ها را به سیم‌های ورودی و خروجی مدار متصل و عایق کنید.
  4. از درستی نصب و اتصال مطمئن شوید ودر ادامه مدار را برق‌دار کنید.
  5. عملکرد ON-OFF کلید را تست نمایید.

نکات ایمنی

  • نصب و سیم‌کشی باید با برق قطع انجام شود.
  • از عبور جریان و ولتاژ بیش از مقدار مجاز خودداری کنید.
  • پایه‌ها حتماً ایزوله و بدون تماس با بدنه باشند.
  •  ازبهتراست در زمان استفاده در محیطی با رطوبت یا دارای گردوخاک از پوشش ایمنی بهره بگیرید.
  • هنگام لحیم‌کاری، زمان تماس با پایه‌ها کوتاه باشد تا به بدنه آسیب نرسد.

جمع‌بندی

کلید بچه راکر دوحالته KCD1-701 دو پایه، گزینه‌ای مناسب و مطمئن برای پروژه‌های کوچک و سبک الکترونیکی و برقی است. این کلید به دلیل نصب آسان، ابعاد جمع‌وجور، عمر طولانی و قیمت مقرون‌به‌صرفه، انتخابی پراستفاده در بازار قطعات الکترونیک به شمار می‌آید. پیش از استفاده، اطمینان حاصل کنید که جریان و ولتاژ مدار شما در بازه مجاز کلید باشد.

هم اکنون میتوانید این محصول را با تضمین اصالت وبهترین قیمت، از فروشگاه آنلاین شادمهر الکترونیک تهیه نمایید.

مشخصات فنی کلید بچه راکر دوحالته KCD1-701 2PIN
