    نقد و بررسی اجمالی کلید راکر بزرگ سه حالته KCD4-203 6PIN

    کلید راکر بزرگ سه حالته مدل KCD4-203 یک کلید قدرتمند، با کیفیت و پُرکاربرد در مصارف صنعتی، تجهیزات الکتریکی و تابلوهای برق است.

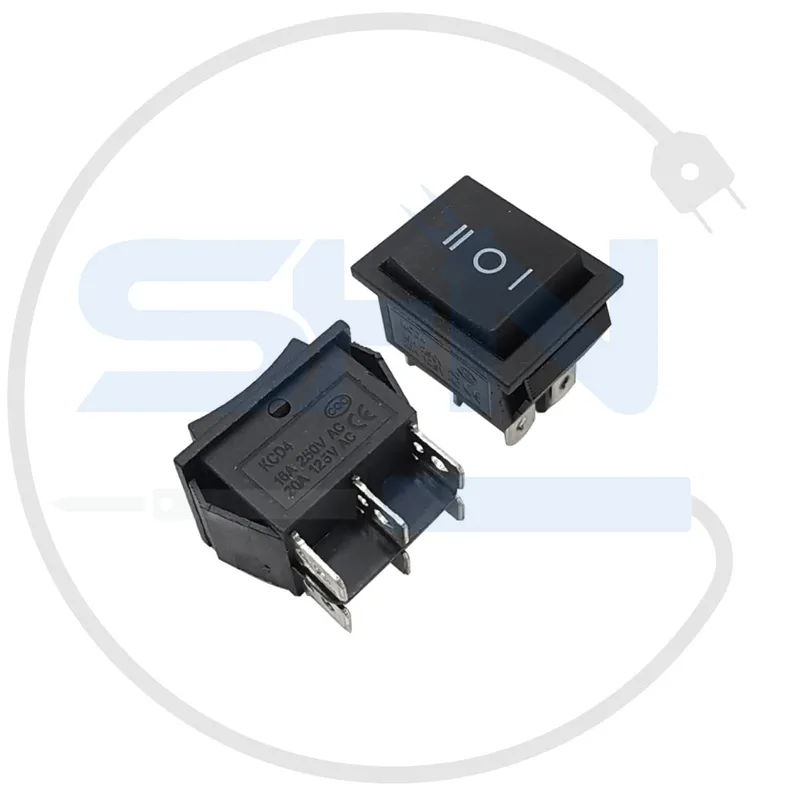

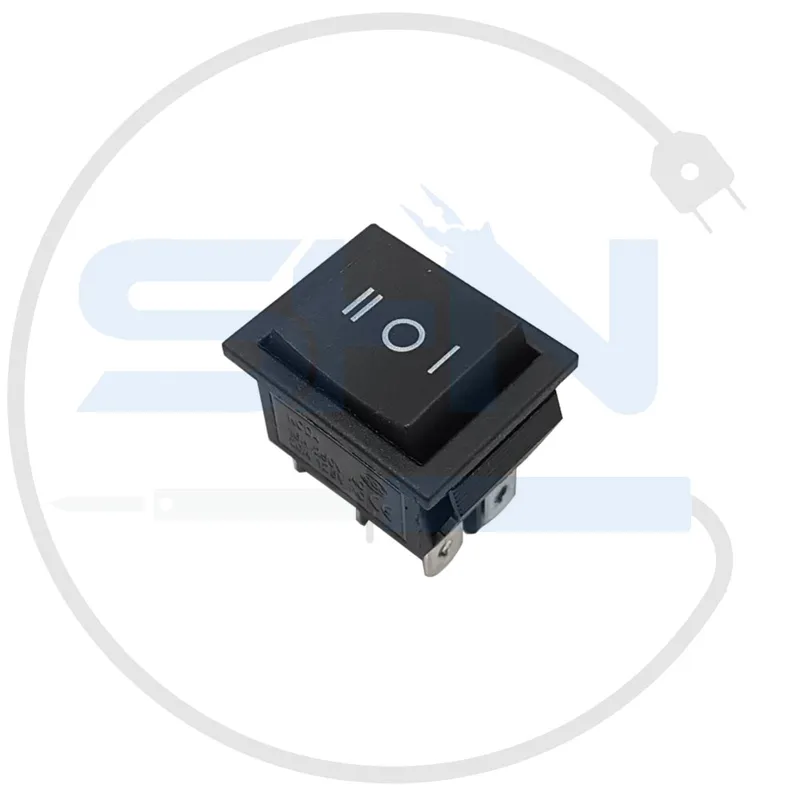

    کلید راکر بزرگ سه حالته KCD4-203 شش پایه

    KCD4-203 Large 3 Position Rocker Switch 6PIN


    معرفی کلید راکر KCD4-203

    کلید راکر بزرگ سه حالته مدل KCD4-203 یک کلید قدرتمند، با کیفیت و پُرکاربرد در مصارف صنعتی، تجهیزات الکتریکی و تابلوهای برق است. این کلید با سایز بزرگ، طراحی مقاوم و شش پایه (6PIN)، امکان کنترل دو مدار به طور مجزا یا تغییر وضعیت بین سه حالت خروجی (ON-OFF-ON) را فراهم می‌کند. ابعاد مناسب برای نصب روی پنل‌های صنعتی، تحمل جریان و ولتاژ بالا، و سهولت استفاده سبب شده تا این کلید انتخابی هوشمند برای انواع پروژه‌ها و دستگاه‌های حرفه‌ای باشد.


    مشخصات فنی کلید راکر KCD4-203

    • مدل: KCD4-203
    • نوع کلید: راکر بزرگ سه حالته (سه وضعیتی - 3 Position)
    • تعداد پایه: 6 پایه (DPDT)*
    • نوع عملکرد: ON-OFF-ON (سه حالت)
    • ولتاژ کاری: تا 250 ولت AC
    • جریان نامی: تا 16 آمپر در 250V AC
    • جنس بدنه: پلاستیک مستحکم
    • جنس پایه‌ها: فلز آبکاری شده مقاوم

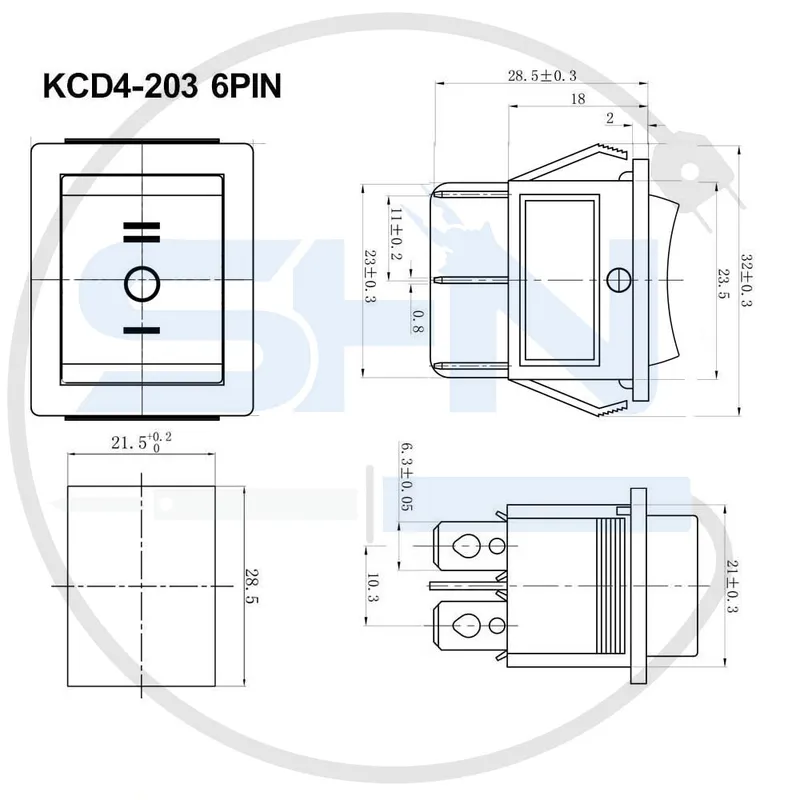

    • ابعاد بدنه: حدود 31 × 26 × 25 میلی‌متر
    • ابعاد سوراخ نصب روی پنل: حدود 28 × 22 میلی‌متر
    • رنگ کلید / بدنه: اغلب مشکی یا با اهرم (راکِر) قرمز
    • طول عمر مکانیکی: بیش از 10,000 بار عملکرد
    • نوع نصب: رو پنلی (به شکل فیت فشاری در داخل پنل)
    • پایه مشترک: دو ردیف سه‌تایی (برای مدار دوپل)

    *این کلید از نوع DPDT (Double Pole Double Throw) است، یعنی دو مدار مجزا را به طور هم‌زمان کنترل می‌کند.


    محتویات بسته

    • یک عدد کلید راکر بزرگ سه حالته KCD4-203 با 6 پایه فلزی

    ویژگی‌ها

    • قابلیت کارکرد سه‌حالته (روشن/خاموش/روشن) ON-OFF-ON
    • قدرت تحمل جریان و ولتاژ بالا (تا 16A/250V AC)
    • دارای 6 پایه برای فرمان‌دهی به دو مدار جداگانه (DPDT)
    • ابعاد استاندارد و نصب آسان روی پنل‌های صنعتی یا تابلو برق
    • اهرم بزرگ و استفاده راحت حتی با دستکش کار
    • بدنه و پایه‌های مقاوم برای دوام و طول عمر بیشتر
    • سوئیچینگ مطمئن و بی‌صدا
    • ترمینال‌های فلزی با کیفیت جهت لحیم یا اتصال کابل شو
    • مناسب برای پروژه‌های صنعتی و سنگین

    کاربردها

    • کنترل هم‌زمان دو مسیر برق در تابلو برق
    • انتخاب حالت‌های مختلف در دستگاه‌های صنعتی و آزمایشگاهی
    • کنترل موتورهای دو جهته (چپ‌گرد/راست‌گرد)
    • تجهیزات تهویه، پمپ، گرمایش و سرمایش
    • تغییر وضعیت فن یا هیتر
    • قطع و وصل یا تغییر مسیر جریان در پروژه‌های قدرت
    • مناسب برای بردهای کنترل و پنل‌های فرمان
    • استفاده در پروژه‌های DIY صنعتی و خانگی

    مزایا

    • تحمل جریان بالا (تا 16 آمپر)
    • مناسب برای محیط‌های صنعتی
    • امکان کنترل دو مدار به طور هم‌زمان
    • نصب ساده و فیت مطمئن در پنل
    • عمر طولانی و کیفیت ساخت عالی
    • طراحی اهرم بزرگ و کاربرپسند

    محدودیت‌ها

    • فاقد قابلیت ضد آب (برای محیط‌های مرطوب یا فضای باز باید محافظت شود)
    • مناسب بارهای سنگین‌تر از 16 آمپر نیست
    • سایز بزرگ، برای پروژه‌های با فضای محدود توصیه نمی‌شود
    • دقت در نصب جهت جلوگیری از اتصالات اشتباه ضروری است

    راهنمای نصب و استفاده

    1. ابتدا پنل را به اندازه سوراخ نصب (تقریباً 28×22 میلی‌متر) برش دهید.
    2. کلید را از قسمت جلو، در محل سوراخ قرار داده و محکم کنید تا فیت شود.
    3. پایه‌ها شامل دو ردیف سه‌تایی است. معمولاً مرکز هر ردیف پایه مشترک (COM) است، دو پایه کناری دو حالت مختلف ON هستند.
    4. بر اساس نقشه مدار، سیم‌کشی کنید؛ هر ردیف معادل یک مدار است و می‌توان بارهای مستقل را کنترل کرد.
    5. اتصالات را بررسی و از محکم بودن آنها اطمینان حاصل کنید.
    6. از اتصال کلید به ولتاژ و جریان بیشتر از مقادیر نامی خودداری شود.

    نکات ایمنی

    • هنگام کار حتماً برق دستگاه را قطع کنید
    • از اتصال کلید در محیط مرطوب یا در معرض آب بدون محافظت بپرهیزید
    • از کابل یا ترمینال مناسب برای سیم‌کشی استفاده شود
    • پس از نصب، تست عملکرد کلید قبل از راه‌اندازی اصلی انجام شود
    • اتصالات را مرتباً برای جلوگیری از داغ شدن یا زنگ‌زدگی بررسی نمایید

    جمع‌بندی

    کلید راکر بزرگ سه حالته KCD4-203 با شش پایه و قابلیت تحمل جریان بالا، انتخابی فوق‌العاده برای کنترل دو مدار مستقل، تغییر وضعیت موتور‌ها یا هر نوع کاربری قدرت در محیط صنعتی و پروژه‌های نیمه سنگین است. نصب ساده، اهرم بزرگ و عمر طولانی، این کلید را به گزینه‌ای مقرون به صرفه و مطمئن برای پنل‌ها و تابلو برق صنعتی تبدیل کرده است.
