کلید راکر سه حالته KCD1-401-2 3PINشناسه کالا: 1040161

متاسفانه این کالا در حال حاضر موجود نیست. می توانید از طریق لیست بالای صفحه، از محصولات مشابه این کالا دیدن نمایید

نقد و بررسی اجمالی کلید راکر سه حالته KCD1-401-2 3PIN

کلید راکر سه حالته مدل KCD1-401-2 یک کلید الکترونیکی پرکاربرد است که به دلیل ظاهر جمع‌وجور، نصب آسان و قابلیت عملکرد سه‌حالته (سه‌وضعیتی)، در طیف وسیعی از دستگاه‌های برقی، صنعتی و پروژه‌های DIY استفاده می‌شود.

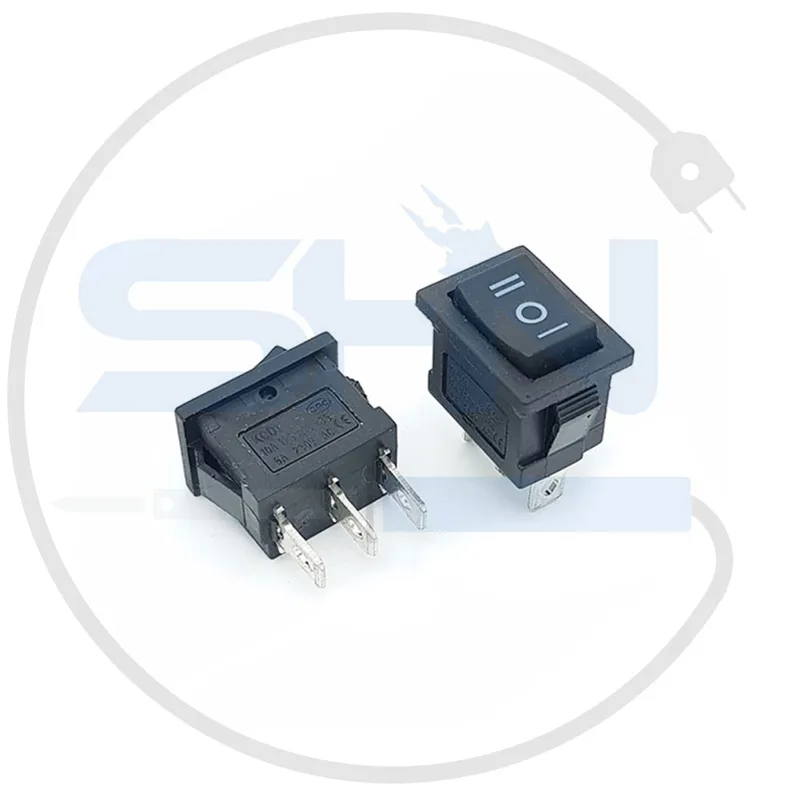

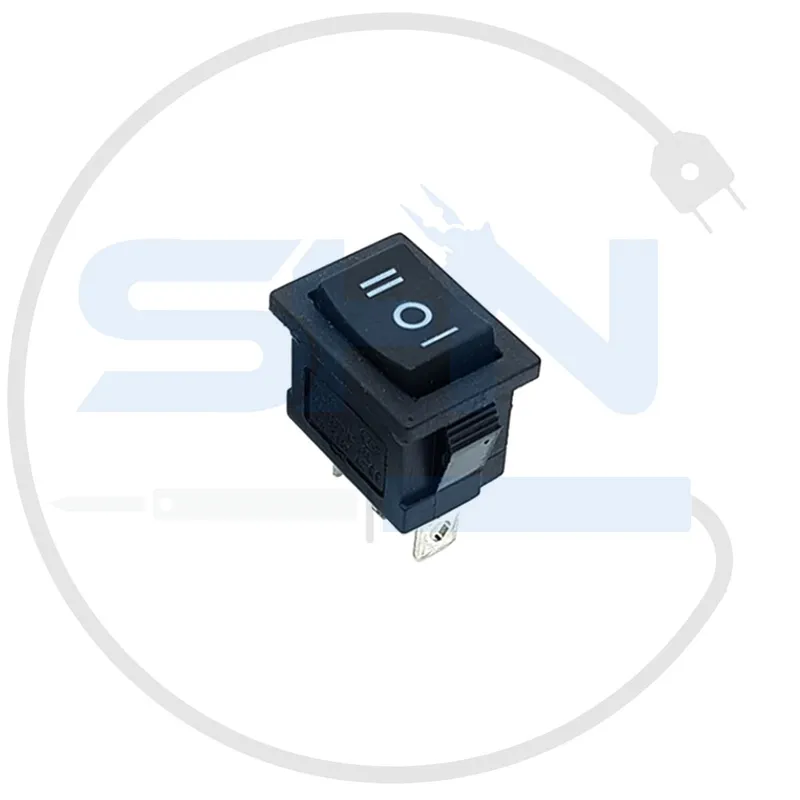

کلید راکر سه حالته KCD1-401-2 سه پایه

KCD1-401-2 Rocker Switch 3-Position 3PIN


معرفی کلید راکر KCD1-401-2

کلید راکر سه حالته مدل KCD1-401-2 یک کلید الکترونیکی پرکاربرد است که به دلیل ظاهر جمع‌وجور، نصب آسان و قابلیت عملکرد سه‌حالته (سه‌وضعیتی)، در طیف وسیعی از دستگاه‌های برقی، صنعتی و پروژه‌های DIY استفاده می‌شود. این کلید با داشتن سه پایه، امکان کنترل دو مسیر جریان یا اعمال دو فرمان کلیدی جداگانه را به صورت لحظه‌ای یا پایدار فراهم می‌کند. از این نوع کلید اغلب برای تغییر وضعیت، انتخاب حالت یا قطع و وصل دو مسیر برق استفاده می‌شود.


مشخصات فنی کلید راکر KCD1-401-2

  • مدل: KCD1-401-2
  • نوع کلید: راکر سه‌حالته (سه‌وضعیتی)
  • تعداد پایه: 3 پایه (3PIN)
  • نوع عملکرد: ON-OFF-ON (سه وضعیت: روشن - خاموش - روشن)
  • ولتاژ کاری: 250V AC / 125V AC
  • جریان نامی: تا 6 آمپر در 250V AC و تا 10 آمپر در 125V AC
  • جنس بدنه: پلاستیک مقاوم
  • جنس پایه‌ها: فلز آبکاری شده

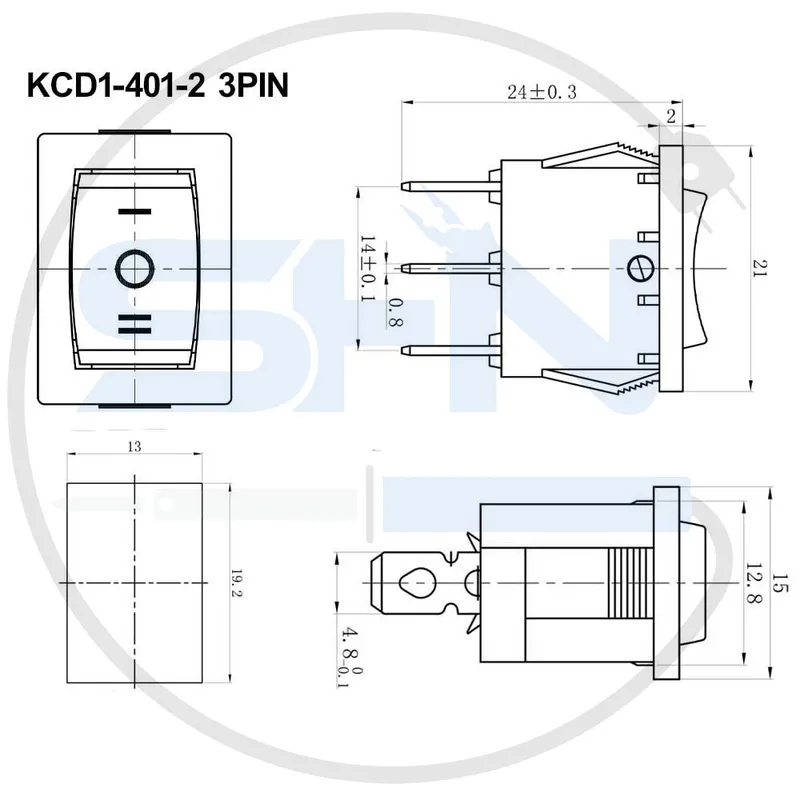

  • ابعاد بدنه: حدود 21 × 15 × 17 میلی‌متر
  • ابعاد سوراخ نصب: 19 × 12 میلی‌متر (تقریبی)
  • رنگ بدنه / اهرم: بدنه مشکی، اغلب اهرم با علائم نمادین
  • روش نصب: رو پنلی (Snap-fit)
  • عمر عملکرد: بیش از 10,000 بار
  • درجه حفاظت: نسبت به آلودگی هایی چون گرد و غبار استحکام دارد اما ضد آب نیست

محتویات بسته

  • عرضه به صورت یک عدد کلید راکر سه‌حالته KCD1-401-2 با 3 پایه فلزی

ویژگی‌ها

  • دارای سه وضعیت خروجی (ON-OFF-ON)
  • کاربری آسان و سوئیچ بدون صدای زیاد
  • قابلیت نصب سریع روی پنل و جعبه پروژه
  • اندازه کوچک محصول ونوع ساختار مفید وکاربردی آن
  • توان تحمل جریان متناسب با اکثر مدارات خانگی و نیمه‌صنعتی
  • پایه‌های فلزی مقاوم برای اتصال مطمئن
  • مناسب پروژه‌های DIY، رباتیک و کنترل ساده موتورها

کاربردها

  • کنترل و انتخاب حالت فن یا پمپ
  • مناسب جهت استفاده برای انتخاب مسیر برق در مدارات تغذیه میباشد
  • سوئیچینگ بین دو منبع یا حالت
  • استفاده در پاور روشن/خاموش + حالت دوم
  • پنل دستگاه‌های الکترونیکی و صنعتی
  • کنترل لوازم خانگی، تجهیزات آزمایشگاهی و دستگاه‌های اندازه‌گیری
  • کاربرد در جعبه‌های برق پروژه‌های آماتوری و حرفه‌ای

مزایا

  • امکان نصب سریع وراحت
  • عملکرد نرم و عمر طولانی
  • ابعاد کوچک و وزن کم
  • مصرف انرژی بسیار پایین
  • پشتیبانی از چند حالت کلیدزنی
  • قیمت اقتصادی

محدودیت‌ها

  • این محصول ضد آب نیست و در محیطی با رطوبت نیازمند محافظت است
  • حداکثر جریان و ولتاژ محدود (برای مصارف صنعتی سنگین مناسب نیست)
  • نصب اشتباه ممکن است باعث عملکرد نادرست شود
  • نه برای بارهای بسیار سنگین قدرتی توصیه می‌شود و نه مناسب محیط‌های دارای لرزش شدید

راهنمای نصب و استفاده

  1. ابتدا سوراخ پنل دستگاه را بر اساس ابعاد استاندارد کلید آماده کنید (معمولا 19×12 میلی‌متر).
  2. کلید را از قسمت جلویی داخل سوراخ قرار دهید تا کامل فیت شود.
  3. پایه‌ها را مطابق نقشه مدار موردنیاز (وسط یا پایه مشترک، چپ و راست به عنوان روشن یا مسیر اول و دوم) لحیم یا متصل کنید.
  4. استفاده از ولتاژ و جریان مشخص شده همیشه مورد تایید است.
  5. در صورت نیاز به تعویض، خارج کردن و جایگزینی کلید به راحتی انجام می‌شود.

نکات ایمنی

  • هنگام کار از قطع بودن برق مطمئن باشید.
  • هرگز کلید را به ولتاژ یا جریان بالاتر از مقادیر مجاز وصل نکنید.
  • چنانچه در شرایطی خاص مانند تماس با آب و رطوبت قرار دارد باید با پوشش مناسب استفاده شود.
  • از اتصال دقیق پایه‌ها طبق نقشه‌ مدار اطمینان حاصل کنید.

جمع‌بندی

کلید راکر سه حالته KCD1-401-2 سه‌پایه با قابلیت کارکرد سه‌حالته، ابعاد کوچک، نصب سریع و قیمت مناسب، گزینه‌ای بسیار خوب برای انواع پنل‌های کنترلی، پروژه‌های الکترونیکی و کاربردهای خانگی/صنعتی سبک است. کاربری آسان و کیفیت ساخت مناسب، این کلید را به انتخابی مطمئن و کاربردی تبدیل کرده است.

هم اکنون میتوانید این محصول را با تضمین اصالت وبهترین قیمت، از فروشگاه آنلاین شادمهر الکترونیک تهیه نمایید.
