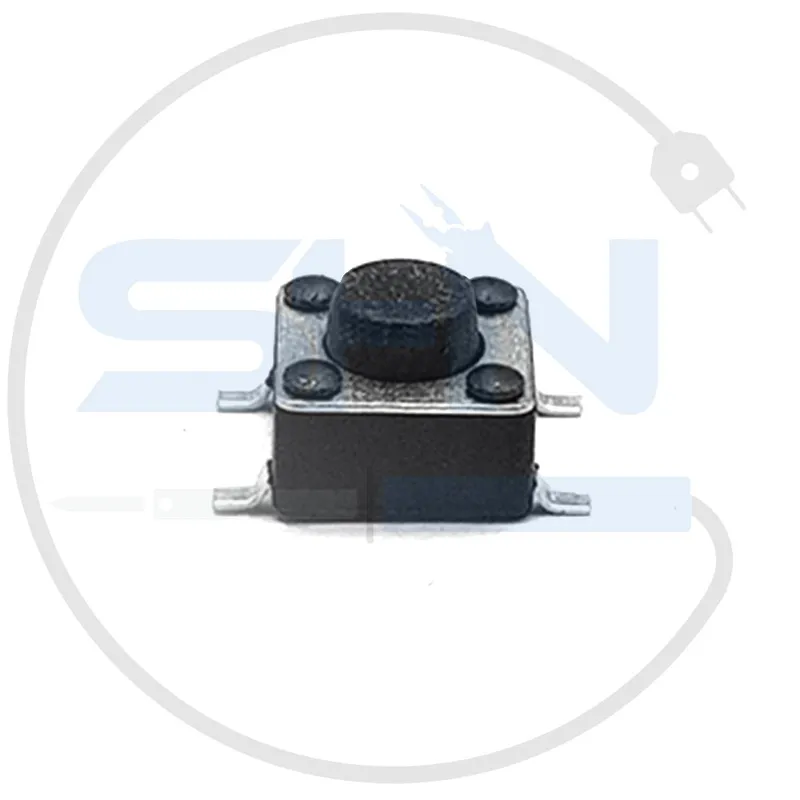

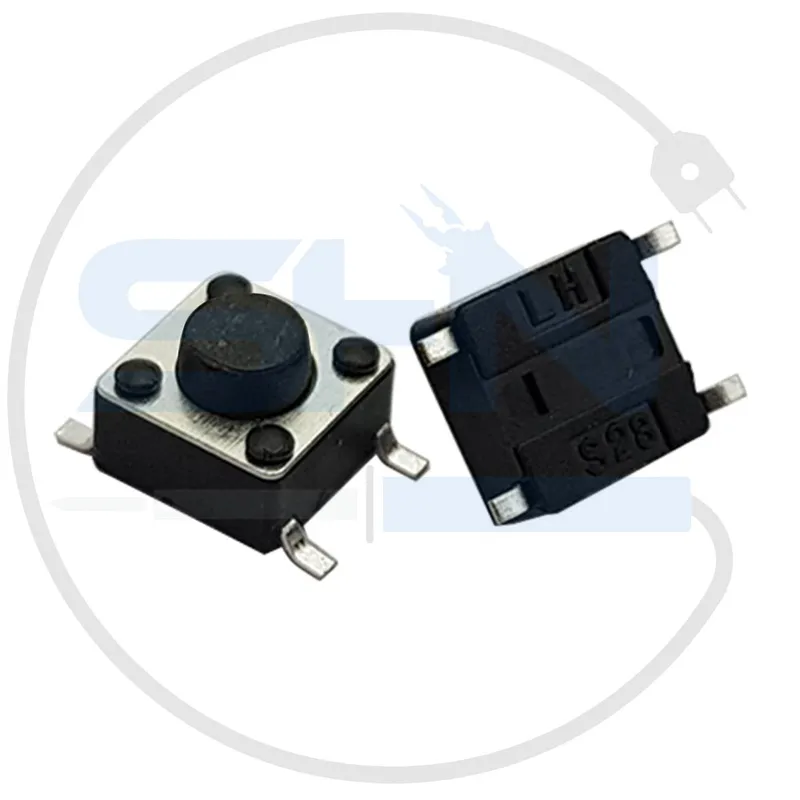

تک‌سوئیچ 6x6x5 مدل 4PIN SMD (سطح‌نصب)

تک‌سوئیچ 6x6x5 با 4 پایه و نصب سطحی (SMD) یکی از پرکاربردترین کلیدهای لحظه‌ای (Momentary Switch) در طراحی مدارهای الکترونیکی است. این کلید دارای ابعاد کوچک و عملکرد ساده‌ای است و به‌طور خاص برای مونتاژ سطحی (SMD) طراحی شده است. تک‌سوئیچ‌های SMD به دلیل اندازه جمع‌وجور و سازگاری با تکنولوژی بردهای SMT (Surface Mount Technology) در مدارهای کوچک و مدرن مانند دستگاه‌های الکترونیکی کاربرد گسترده‌ای دارند.

مشخصات فنی

1. ابعاد:

   • طول و عرض: 6x6 میلی‌متر
   • ارتفاع کلید: 5 میلی‌متر

2. تعداد پایه‌ها:

   • 4 پایه:
     • 2 پایه برای سیگنال (اتصال مدار)
     • 2 پایه برای تثبیت و استقرار روی برد

3. نوع نصب:

   • SMD (Surface Mount Device): برای نصب بر روی مدارهای چاپی با تکنولوژی سطحی مناسب است.

4. نوع عملکرد:

   • لحظه‌ای (Momentary): با فشار دادن کلید، سیگنال وصل و با رها کردن، سیگنال قطع می‌شود.

5. جریان و ولتاژ:

   • محدوده ولتاژ کاری: معمولاً 5V یا 12V و گاهی تا 24V
   • حداکثر جریان: معمولاً 50 تا 100 میلی‌آمپر (بسته به مدل و سازنده)

6. جنس:

   • بدنه: پلاستیک مقاوم در برابر حرارت
   • پایه‌ها: آلیاژ مس با روکش قلع برای لحیم‌کاری بهتر

7. عمر مفید:

   • قابلیت تحمل 50,000 تا 100,000 بار فشرده شدن (بسته به کیفیت ساخت)

ویژگی‌ها

1. ابعاد کوچک:

   • با اندازه استاندارد 6x6 میلی‌متر، مناسب برای استفاده در بردهای کوچک که فضا محدود است.

2. نصب سطحی (SMD):

   • طراحی شده برای تکنولوژی SMT که باعث سریع‌تر و تمیزتر شدن فرآیند مونتاژ می‌شود.

3. ساختار سبک و دقیق:

   • عملکرد مکانیکی دقیق و انتقال سیگنال سریع هنگام فشار دادن.

4. سازگاری گسترده:

   • مناسب برای ولتاژهای پایین و جریان محدود در مدارهای دیجیتال.

5. استحکام کافی:

   • پایداری مکانیکی به دلیل طراحی پایه تثبیت‌کننده.

6. فرآیند لحیم‌کاری با ماشین‌های لحیم SMT:

   • نصب و مونتاژ با استفاده از ماشین‌آلات لحیم‌کاری استاندارد SMT.

کاربردها

1. کنترل مدارها:

   • استفاده برای قطع و وصل مدارها در پروژه‌های الکترونیکی.

2. دستگاه‌های مصرفی:

   • در وسایل الکترونیکی کوچک مانند تلفن همراه، کنترل‌های تلویزیون، ریموت‌ها و دسته‌های بازی.

3. پروژه‌های آموزشی:

   • در کیت‌های آموزشی و بردهای آزمایشی برای تست مدار.

4. مدارهای دیجیتال و میکروکنترلرها:

   • به‌طور گسترده در بردهای مبتنی بر میکروکنترلر (Arduino، Raspberry Pi) به‌کار می‌رود.

5. لوازم صنعتی سبک:

   • مصارف صنعتی کوچک که به کلید لحظه‌ای کم‌مصرف نیاز دارند.

مزایا

1. سایز کوچک و طراحی استاندارد:

   • مناسب پروژه‌هایی که فضای کمی روی برد دارند.

2. ورودی دقیق و سریع:

   • کلید با سرعت بالا در قطع و وصل سیگنال عمل می‌کند.

3. توافق با تکنولوژی SMT:

   • به‌آسانی روی بردهای چاپی مدرن با ابزارهای مخصوص نصب می‌شود.

4. سازگاری با مدارهای ولتاژ پایین:

   • مناسب برای استفاده در دستگاه‌های الکترونیکی ظریف.

5. عمر طولانی:

   • تعداد ضربه‌های مجاز بالا (میلیاردها فشرده‌سازی در نمونه‌های باکیفیت).

6. ظاهر زیبا و حرفه‌ای:

   • بهبود ظاهری مدار در نتیجه استفاده از قطعات SMD ظریف.

معایب

1. ظرفیت جریان محدود:

   • مناسب جریان‌های پایین (نه برای مدارهای با جریان بالا).

2. حساسیت به حرارت:

   • هنگام لحیم‌کاری با دمای بالا ممکن است آسیب ببیند.

3. پیچیدگی در تعمیر:

   • در صورت خرابی یا نصب اشتباه، تعویض آن به دلیل نصب SMD ممکن است دشوار باشد.

4. عدم مقاومت به رطوبت:

   • این سوئیچ‌ها معمولاً در برابر محیط‌های مرطوب یا آلوده مقاوم نیستند.

5. نیاز به تجهیزات تخصصی SMT:

   • برای نصب صحیح نیاز به ابزارهای SMD و ماشین‌های لحیم‌کاری استاندارد وجود دارد.

نکات نگهداری و نصب

1. دمای لحیم‌کاری:

   • دمای مناسب برای لحیم‌کاری بین 230 تا 260 درجه سانتی‌گراد است. از دمای بیش از حد برای جلوگیری از آسیب استفاده نکنید.

2. تمیز کردن پایه‌ها:

   • قبل از نصب، پایه‌ها باید بدون اکسیداسیون یا آلودگی باشند تا اتصال خوب و پایداری فراهم شود.

3. محافظت در برابر ضربه:

   • از فشار‌های غیرمستقیم یا ضربه شدید روی کلید خودداری کنید.

4. نگهداری مدار در محیط‌ خشک:

   • رطوبت و گردوغبار عملکرد کلید را کاهش می‌دهند.

5. استفاده از دستگاه‌های مونتاژ SMT:

   • برای نصب بهترین نتیجه، از دستگاه‌های حرفه‌ای استفاده کنید.

6. آزمایش پس از نصب:

   • قبل از استفاده، اتصال سوئیچ با مدار چک شود تا مطمئن شوید که لحیم‌کاری صحیح انجام شده باشد.

جمع‌بندی

تک‌سوئیچ 6x6x5 مدل 4PIN SMD یک انتخاب ایده‌آل برای مدارهای پیشرفته و کوچک الکترونیکی است. این سوئیچ علاوه بر صرفه‌جویی در فضا به دلیل طراحی سطحی، نصب سریعی دارد و در پروژه‌های متنوعی از مدارهای دیجیتال گرفته تا دستگاه‌های دستی کوچک به کار می‌رود. اگر دنبال کلیدی کم‌مصرف، بادوام و سازگار با مدارهای ولتاژ پایین هستید، این مدل یک گزینه عالی برای شماست.
