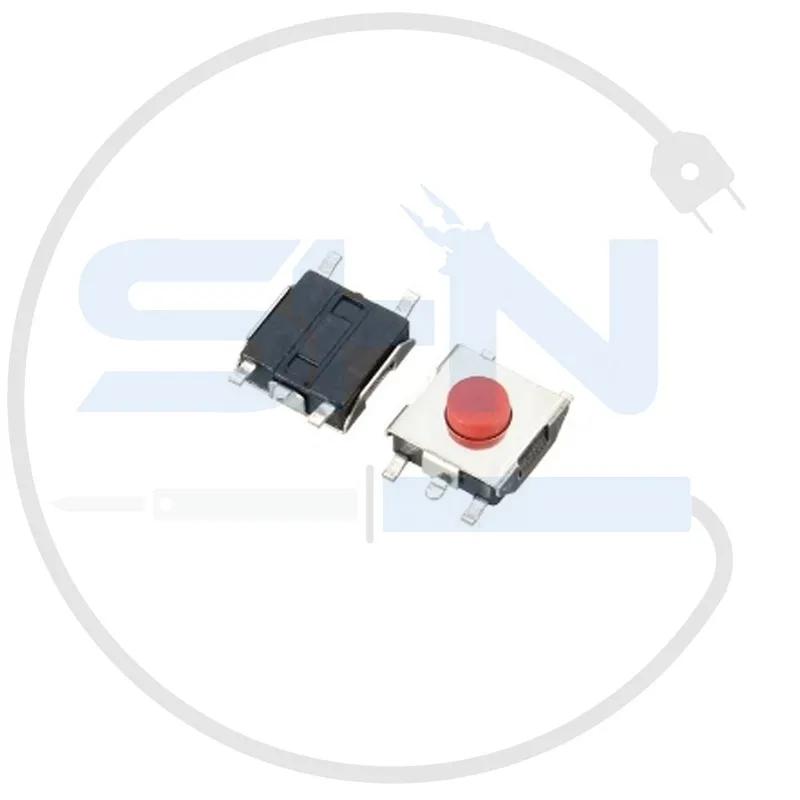

تک سوئیچ مربعی چهار پایه SMD کد 3 سایز 3.1×6×6 میلی‌متر

کلید فشاری کوچک و بادوام جهت نصب سطحی

معرفی محصول

تک سوئیچ مربعی چهار پایه SMD کد 3 سایز 3.1×6×6 میلی‌متر یک کلید فشاری لحظه‌ای با طراحی مربعی و ابعاد جمع‌وجور است که امکان نصب سطحی (SMD) را روی انواع بردهای الکترونیکی فراهم می‌کند. استفاده بسیار این محصول در زمینه پروژه‌های مصرفی، صنعتی، و قطعات الکترونیکی میباشد زیرا دارای قطرکم وچهار پایه  ازجنس فلز است که گزینه کاربردی برای قعالیت هایی میباشد که نیاز به فضای کم و ماندگاری بسیار دارند.

مشخصات فنی

• کد محصول: 3
• نوع سوئیچ: فشاری لحظه‌ای (Momentary Tactile Switch)
• فرم بدنه: مربعی
• نوع نصب: SMD (Surface Mount Device)
• تعداد پایه: 4 پایه
• ابعاد: طول 6mm × عرض 6mm × ارتفاع 3.1mm
• جریان کاری: 50mA، حداکثر
• ولتاژ کاری: 12V DC
• مقاومت تماس: کمتر از 100 میلی‌اهم
• طول عمر: بیش از 100,000 بار فشرده شدن
• دمای کاری: -20 تا +70 درجه سانتی‌گراد

ویژگی‌ها

• ابعاد کامپکت (3.1×6×6 میلی‌متر)، مناسب بردهای فشرده و مدرن
• نصب سریع و آسان با فناوری SMD
• چهار پایه برای استحکام و انتقال مطمئن سیگنال
• عملکرد نرم و برگشت سریع
• پاسخ دقیق لمسی (Tactile Feedback)
• سازگار با فرآیندهای مونتاژ ریفلو
• دارای هزینه کم ومنصفانه

کاربردها

• بردهای کنترلی وسایل الکترونیکی (مانیتور، تلویزیون و …)
• ریموت کنترل‌ها و کلیدهای فرمان
• تجهیزات پزشکی و ابزار دقیق الکترونیکی
• بردهای تست و پروتوتایپ
• پنل‌های صنعتی و ماژول‌های الکترونیکی
• کاربرد مناسب برای انواع پروژه‌های شخصی و آموزشی

مزایا

• صرفه‌جویی در فضا به دلیل ارتفاع و ابعاد پایین
• امکان مونتاژ اتوماتیک و افزایش سرعت تولید
• دوام بالا و کارکرد مطمئن
• به خوبی قابلیت نصب وعوض کردن راحت را دارد
• کاهش نویز سیستم به دلیل اتصال چهار پایه

محدودیت‌ها

• مناسب برای ولتاژ و جریان پایین؛ کاربرد در مدارهای سنگین توصیه نمی‌شود
• مقاومت کم در برابر آب و گردوغبار در نبود محافظ جانبی
• نیازمند دقت در لحیم‌کاری برای جلوگیری از آسیب نصب SMD
• تعویض نسبتاً دشوار در بردهای بسیار متراکم
• برای فعالیت هایی با سوییچینگ مکانیکی سنگین طراحی وساخته نشده است

نحوه استفاده

1. جایگاه سوئیچ را با ابعاد استاندارد روی PCB طراحی نمایید.
2. سوئیچ را با دستگاه جایگذاری یا پنس مخصوص روی پدهای SMD قرار دهید.
3. پایه‌ها را با دستگاه ریفلو یا هویه هوای گرم لحیم کنید.
4. پس از مونتاژ، عملکرد سوئیچ را تست نمایید.
5. مراقب باشید که ضربه وحرارت بالا در زمان مونتاژ باشید که آسیب به قطعه نرساند.

نکات ایمنی

• به دمای مناسب لحیم‌کاری (حدود 260°C) توجه شود و از گرمای زیاد خودداری نمایید.
• نسبت به ورود گردوغبار و آب به داخل کلید محافظت لازم را انجام دهید.
• بهتراست که از ولتاژ و جریان مطلوب استفاده شود.
• قبل از جایگذاری، پایه‌ها را خم نکنید تا از آسیب دیدن ساختار داخلی جلوگیری شود.

جمع‌بندی

تک سوئیچ مربعی چهار پایه SMD کد 3 سایز 3.1×6×6 میلی‌متر یک کلید فشاری کم‌حجم و پرکاربرد است که نصب آسان، دوام بالا و قیمت مناسب را باهم ترکیب کرده و برای انواع پروژه‌های الکترونیکی صنعتی و مصرفی انتخابی ایده‌آل محسوب می‌شود. این کلید، کیفیت و پایداری را برای مدارهای فشرده فراهم می‌کند و به دلیل طراحی دقیق خود، یکی از پرطرفدارترین گزینه‌ها در بازار الکترونیک به شمار می‌رود.

هم اکنون میتوانید این محصول را با تضمین اصالت وبهترین قیمت، از فروشگاه آنلاین شادمهر الکترونیک تهیه نمایید.
