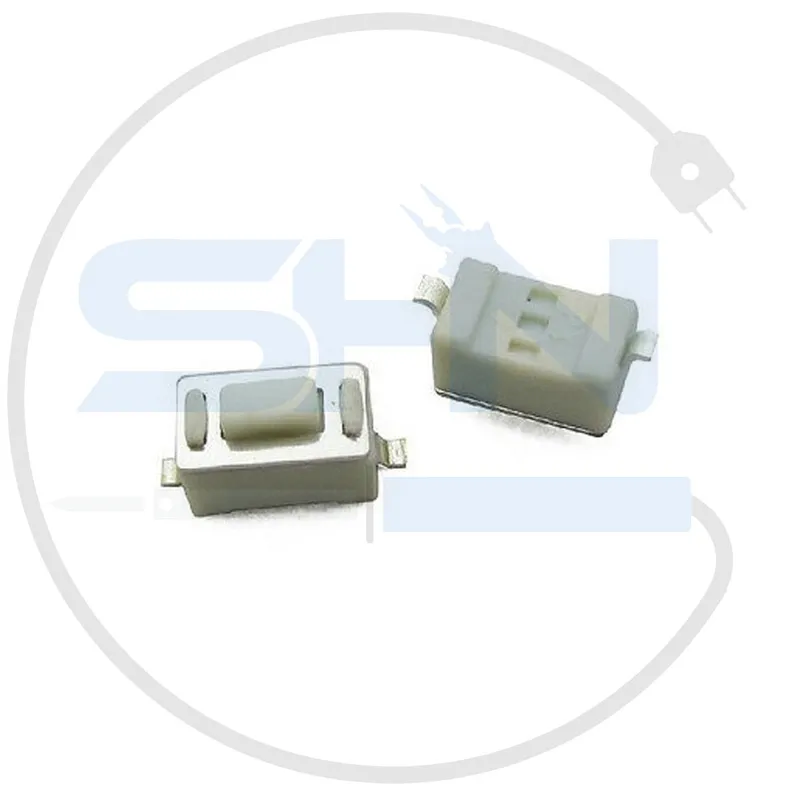

تک سوئیچ 4.3×6×3 میلی‌متر مستطیلی SMD (دسته کوتاه)

معرفی محصول

تک سوئیچ 4.3×6×3 میلی‌متر مستطیلی SMD با دسته کوتاه، یک کلید فشاری الکترونیکی کوچک و قابل نصب سطحی است که در مدارهای الکترونیکی فشرده، به‌ویژه ماژول‌های SMD و تجهیزات قابل حمل مانند ریموت کنترل، بردهای الکترونیکی، گجت‌های هوشمند و محصولات IoT به‌کار می‌رود. این سوئیچ‌ها به دلیل ابعاد مناسب، استحکام بالا و ارتفاع کم دسته، محبوبیت زیادی در صنعت قطعات الکترونیکی دارند.

مشخصات فنی

• نوع کلید: تک سوئیچ فشاری (Tactile/Push Button)
• فرم: مستطیلی
• ابعاد بدنه: طول 6 میلی‌متر × عرض 4.3 میلی‌متر × ارتفاع 3 میلی‌متر
• تعداد پایه: 4 پایه SMD (مناسب نصب سطحی روی برد)
• نوع عملکرد: لحظه‌ای (Momentary)؛ یعنی فقط هنگام فشار فعال است
• ارتفاع دسته: کوتاه (Short Actuator)
• جریان و ولتاژ کاری: معمولاً 50mA، 12V DC
• مقاومت تماس: کمتر از 100 میلی‌اهم
• دمای کاری: 20- تا 70+ درجه سانتی‌گراد
• جنس بدنه: استفاده ازجنس پلاستیک بادوام در برابرحرارت (اغلب پلی‌آمید)
• استاندارد: مناسب مونتاژ خودکار (Automatic Pick & Place)

ویژگی‌ها

• طراحی کوچک و فشرده با ارتفاع 3 میلی‌متر
• دسته کوتاه برای کاهش احتمال آسیب مکانیکی
• طول عمر مکانیکی بالا (اغلب بیش از 100 هزار بار فشار)
• قابلیت نصب سطحی (SMD)، مناسب برای بردهای پر تراکم
• عملکرد نرم و پاسخ سریع
• تعبیه شدن چهار پایه مقاوم که کمکی برای جدا نشدن از برد باشد
• صرفه‌جویی در فضا و مناسب برای انواع PCB کوچک

کاربردها

• بردهای کنترل الکترونیکی SMD
• ماژول‌ها و بردهای ریموت کنترل
• مناسب وقابل استفاده برای ساعت‌های هوشمند و گجت‌های پوشیدنی است
• بردهای تست و توسعه (Development Boards)
• تجهیزات پزشکی و آزمایشگاهی کوچک
• تلفن همراه، MP3 Player، گیم‌پد و ماشین حساب
• دستگاه‌های صنعتی کوچک و پنل‌های کلیدی

مزایا

• صرفه‌جویی در فضا و وزن
• نصب آسان و سرعت مونتاژ بالا به دلیل پایه SMD
• قابلیت اطمینان بالا و سازگاری با دستگاه‌های Pick & Place
• قیمت مناسب و مقرون به صرفه
• از ماندگاری وکارایی خوبی درجهت استفاده برای فعالیت های روزمره دارد

محدودیت‌ها

• اندازه کوچک محصول قابلیت تحمل کار‌های مکانیکی بالا را ندارد
• نسبت به کلیدهای DIP تعویض و تعمیر سخت‌تر
• دکمه کوتاه ممکن است برای کار با دستکش یا در بعضی کاربردها کمی دشوار باشد
• برای جریان‌های بالا مناسب نیست (محدود به 50 میلی‌آمپر)

نحوه استفاده

1. جهت طراحی PCB، فاصله پایه‌ها را مطابق دیتا شیت تنظیم کنید.
2. با استفاده از دستگاه مونتاژ SMD (یا دستی)، سوئیچ را روی برد قرار دهید.
3. پس از لحیم‌کاری پایه‌ها، عملکرد کلید را تست کنید.
4. بامشاهده مواردی چون آلودگی یا گیرکردن دسته، کلید باید عوض شود زیرا امکان تعمیر وجود ندارد.

نکات ایمنی

• سعی کنید سوئیچ درمکانی با رطوبت وخاک قرار نگیردتا کاربرد آن حفظ شود.
• فقط در جریان و ولتاژ تعیین شده استفاده شود.
• از لحیم‌کاری طولانی مدت که موجب آسیب حرارتی به بدنه کلید می‌شود خودداری گردد.

جمع‌بندی

تک سوئیچ 4.3×6×3 میلی‌متر SMD دسته کوتاه قطعه‌ای کلیدی برای کاربردهای فشرده و حساس به فضا است. این کلید ترکیبی از عملکرد قابل اعتماد، ابعاد مناسب و نصب ساده را فراهم می‌کند و انتخابی عالی برای بردهای الکترونیکی مدرن و محصولات مصرفی کوچک محسوب می‌شود.
