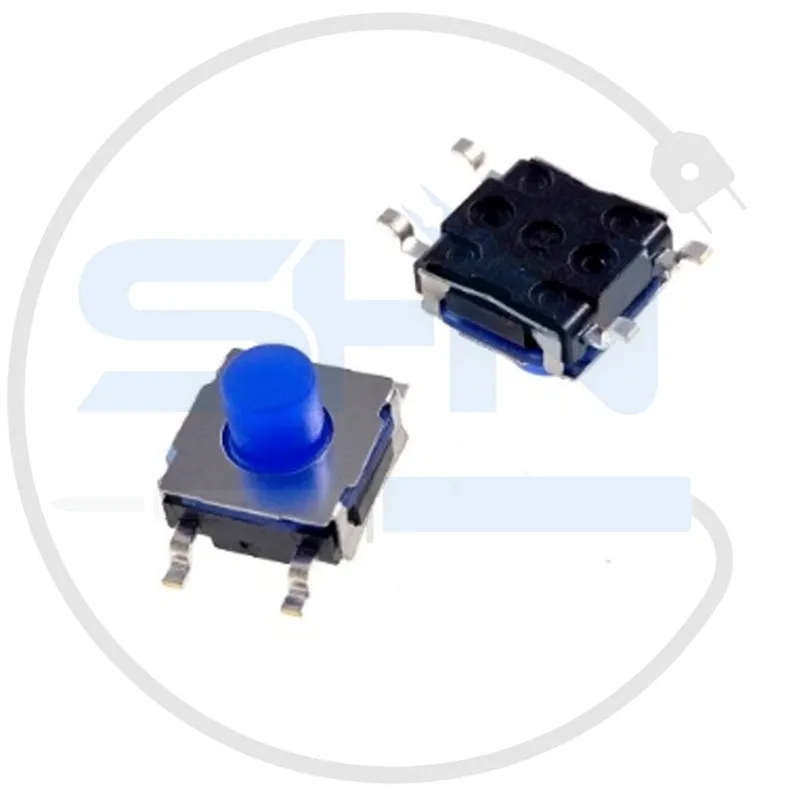

تک سوئیچ مربعی چهار پایه SMD کد 17

Square 4-Pin SMD Tactile Switch (Code 17)

معرفی تک سوئیچ مربعی چهار پایه SMD کد 17

تک سوئیچ مربعی چهار پایه SMD کد 17 یک از قطعات کلیدی و پرکاربرد در مدارهای الکترونیکی و الکتریکی است که برای ایجاد تماس لحظه‌ای در مدارهای کنترلی به کار می‌رود. این سوئیچ کوچک و کم حجم به صورت سطح‌نصب (SMD) طراحی شده و برای استفاده در بردهای الکترونیکی پیشرفته که نیاز به فضای کم و دقت بالا دارند، گزینه‌ای ایده‌آل است. سوئیچ SMD با طراحی مربعی و چهار پایه امکان نصب سریع‌تر، اتصالات بادوام‌تر و انعطاف‌پذیری بالا در طراحی مدار را فراهم می‌آورد.

مشخصات فنی تک سوئیچ مربعی چهار پایه SMD

• نوع پایه‌ها: چهار پایه (SMD)
• شکل ظاهری: مربعی
• کد مدل: کد 17
• ابعاد: حدود 6x6 میلی‌متر (بسته به مدل ممکن است اندکی تغییر داشته باشد)
• نوع اتصال: لحیم‌کاری سطحی (SMD)
• ماکزیمم جریان و ولتاژ: 50 میلی‌آمپر / 12 ولت DC
• عملکرد کلید: لحظه‌ای (Momentary)
• حرکت دکمه: 0.25 میلی‌متر (تقریباً)
• مقاومت به فشار: استاندارد صنعتی با بازخورد مکانیکی
• جنس بدنه: پلاستیک مقاوم در برابر حرارت
• رنگ دکمه (معمولاً): مشکی
• ساخت: عمدتاً چین

ویژگی‌های تک سوئیچ مربعی چهار پایه SMD کد 17

1. طراحی مربعی و جمع‌وجور:مناسب دستگاه‌های الکترونیکی با محدودیت فضا.
2. نصب سطحی (SMD):امکان نصب سریع، با دوام و کاهش زمان مونتاژ بردها.
3. چهار پایه برای پایداری بیشتر:اتصالات محکم‌تر و پایدارتر در مدار.
4. عملکرد لحظه‌ای:ایده‌آل برای دکمه‌های لمسی، کلید پاور یا کدگذاری کنترل‌های الکترونیکی.
5. دوام بالا:طول عمر سوئیچ حتی با استفاده مداوم و مکرر.
6. مقاوم در برابر حرارت:قابلیت لحیم‌کاری بدون تغییر شکل یا خرابی در دمای معمول هویه یا ری‌فلو.

کاربردهای تک سوئیچ مربعی چهار پایه SMD

• بردهای الکترونیکی:طراحی و مونتاژ بردهای SMD.
• کنترل دستگاه‌ها و تجهیزات:استفاده در فرستنده‌ها، گیرنده‌ها و کنترل‌های کوچک.
• ریموت کنترل‌ها:استفاده گسترده در ریموت‌های تلویزیون، کولر گازی، ضبط خودرو و …
• تجهیزات خانگی:ماشین‌های لباسشویی، مایکروویو و دیگر لوازم‌خانگی.
• پروژه‌های DIY و هک الکترونیک:مناسب برای سازندگان و مهندسان جهت نمونه‌سازی و نوآوری.
• کنترل نور و صدا:استفاده در مدارات نورپردازی، بلندگوها و آمپلیفایرها.

مزایای تک سوئیچ مربعی چهار پایه SMD کد 17

• سازگاری با تکنولوژی پیشرفته SMD.
• نصب آسان و صرفه‌جویی در فضای برد.
• قیمت مقرون‌به‌صرفه.
• ماندگاری در تعداد بالا با بازخورد مکانیکی مطمئن.
• قابلیت استفاده در ولتاژ و جریان‌های پایین.
• کیفیت ثابت و عملکرد دقیق.

محدودیت‌ها

1. عدم تحمل جریان‌های بالا:فقط مناسب ولتاژ پایین و جریان محدود است (حداکثر 50 میلی‌آمپر).
2. هشدار در نصب دستی:لحیم‌کاری با دقت بالا انجام شود تا پایه‌ها آسیب نبینند.
3. حساسیت به فشار بیش از حد:بهتر است از فشار مستقیم و زیاد به دکمه خودداری شود تا آسیب نبیند.

روش نصب و نکات مهم در استفاده

1. تمیزکاری و آماده‌سازی:پیش از لحیم‌کاری، اطمینان حاصل کنید که برد کاملاً تمیز است.
2. ابزار مناسب:از هویه با دمای حدود 300 درجه سانتی‌گراد و نوک باریک استفاده شود.
3. لحیم‌کاری مناسب:پایه‌ها را با مقدار کافی لحیم متصل کنید و از ایجاد اتصال کوتاه جلوگیری نمایید.
4. تست قبل از استفاده:پس از لحیم‌کاری، عملکرد کلید را قبل از نصب کامل مدار بررسی کنید.
5. نگهداری:در محل خشک و خنک نگهداری شود تا از زنگ‌زدگی جلوگیری شود.

جمع‌بندی و خرید تک سوئیچ مربعی چهار پایه SMD کد 17

تک سوئیچ مربعی چهار پایه SMD کد 17 یک گزینه ایده‌آل برای استفاده در بردهای الکترونیکی فشرده و کاربردهای مختلف است. دوام بالا، نصب آسان و قیمت مناسب، آن را به یکی از پرطرفدارترین محصولات در میان تعمیرکاران و طراحان مدار تبدیل کرده است.

برای تهیه این محصول، همین حالا به فروشگاه تخصصی شادمهر الکترونیک مراجعه کنید
