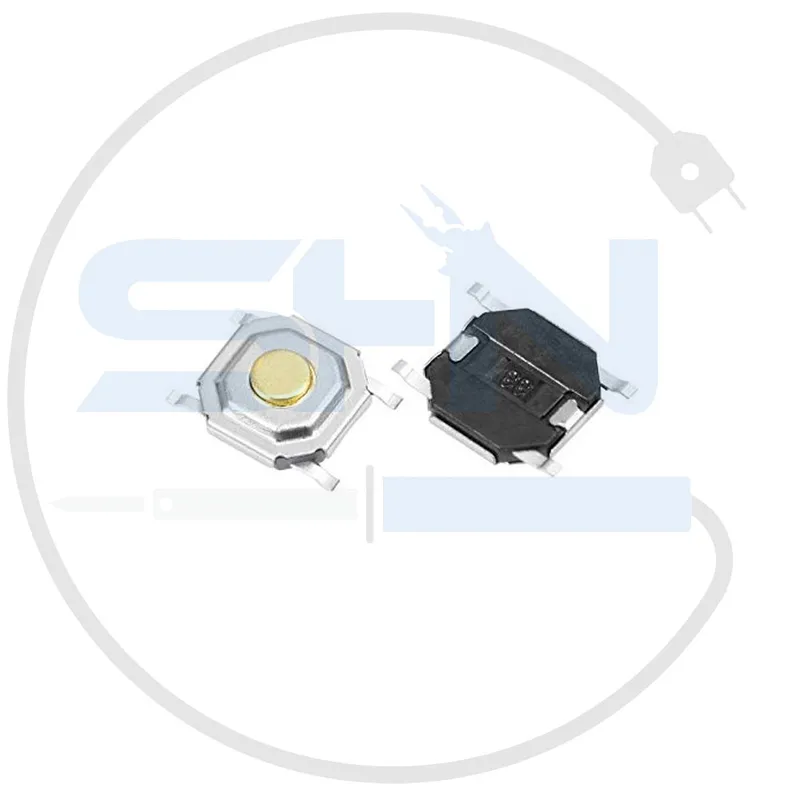

تک سوئیچ مربعی SMD کد 4

سایز 4×4×1.5 میلی‌متر، چهار پایه SMD

معرفی محصول

تک سوئیچ مربعی SMD کد 4 با ابعاد 4×4×1.5 میلی‌متر، یک کلید فشاری (Momentary) و بسیار نازک است که برای کاربردهای ظریف و کم‌ارتفاع طراحی شده است. این محصول دارای پایه‌های SMD مخصوص نصب سطحی بوده و مناسب استفاده در مدارهای الکترونیکی پرجمعیت، دستگاه‌های قابل حمل و تجهیزاتی است که محدودیت فضا و ضخامت مهم‌ترین چالش در طراحی هستند.

مشخصات فنی

• کد محصول: 4
• نوع سوئیچ: کلید فشاری (Tact Switch) با عملکرد لحظه‌ای
• تعداد پایه: 4 پایه SMD
• ابعاد: طول 4 میلی‌متر × عرض 4 میلی‌متر × ارتفاع 1.5 میلی‌متر
• شکل: مربعی
• جریان/ولتاژ کاری: 12V DC، 50mA
• مقاومت تماس: کمتر از 100 میلی‌اهم
• جنس بدنه: ساخته شده از پلاستیکی باجنس مقاوم به حرارت و مواد فلزی بادوام
• عمر مکانیکی: بیش از 100,000 بار فشردن
• دمای کاری: -20 ~ +70°C

ویژگی‌ها

• ارتفاع بسیار کم (1.5 میلی‌متر)؛ مناسب دستگاه‌های باریک و فشرده
• نوع ساختار مربعی شکل محصول موجب آسانی قرارگیری روی برد می شود
• چهار پایه SMD جهت پایداری بیشتر و نصب ایمن
• پاسخ‌دهی سریع و عمر طولانی
• عملکرد نرم و کم‌صدا
• مناسب مونتاژ اتوماتیک

کاربردها

• تجهیزات الکترونیکی ظریف و Slim
• موبایل و تبلت
• مناسب برای ریموت کنترل‌ها است
• پنل لمسی و کلیدهای صفحه‌کلید
• ساعت هوشمند و گجت‌های پوشیدنی
• پروژه‌های SMD با نیاز به کلید نازک

مزایا

• اشغال فضای بسیار کم روی برد
• نصب سریع و آسان به روش SMD
• مناسب برای تولید انبوه
• عمر طولانی و عملکرد قابل اعتماد
• طراحی نرم و مقاوم در برابر لرزش
• از هزینه کمی برخوردار است

معایب

• عدم تحمل جریان یا ولتاژ بالا
• تعمیرپذیری دشوار در صورت آسیب
• آسیب‌پذیری در مقابل فشار بیش از حد
• ابزارآلات خاص برای مونتاژ و تعویض
• بیشترین قابلیت کاربردی آن امکان استفاده برای مدارهای حساس به فضا است

نحوه استفاده

1. محل قرارگیری کلید روی PCB را مطابق ابعاد، طراحی نمایید.
2. سوئیچ را به روش دستی یا با دستگاه Pick & Place روی برد قرار دهید.
3. پایه‌ها را با لحیم هوای گرم، ریفلو یا هویه ظریف، نصب کنید.
4. با فشاردادن کلید از عملکرد و پاسخگویی درست کلید مطمئن شوید.

نکات ایمنی

• به ولتاژ و جریان مجاز توجه کنید و کلید را فراتر از آن استفاده نکنید
• از وارد آوردن فشار بیش از حد یا ضربه فیزیکی به کلید خودداری نمایید
• هنگام لحیم‌کاری، دمای بیش از اندازه به پایه‌ها وارد نشود
• سعی کنید قرارگیری ونصب کلید درمکانی مناسب وبدون طوبت باشد.

جمع‌بندی

تک سوئیچ مربعی SMD کد 4 سایز 4×4×1.5 میلی‌متر، با ویژگی باریک بودن، کیفیت ساخت بالا و نصب آسان، یک انتخاب تخصصی برای طراحان مداری است که در پروژه‌های با محدودیت فضا و نیاز به عملکرد سریع و قابل اعتماد به دنبال بهترین گزینه هستند. این کلید به لطف طراحی نازک و ابعاد استاندارد، پاسخگوی طیف وسیعی از نیازهای تجهیزات الکترونیکی پیشرفته خواهد بود.
