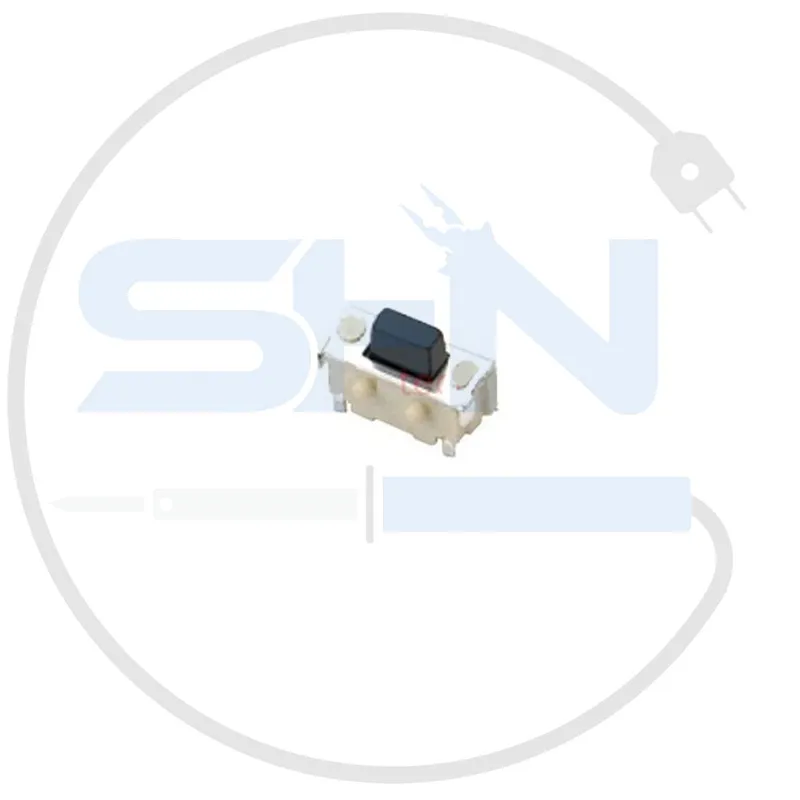

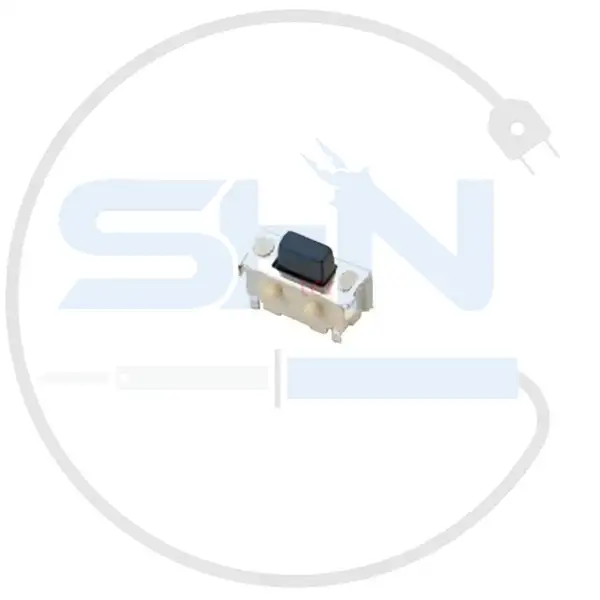

تک سوئیچ تبلت کد 11 سایز 2×4×3.5 SMD

Tablet Tact Switch Code 11 (2×4×3.5mm SMD)

معرفی محصول

تک سوئیچ تبلت کد 11 سایز 2×4×3.5 یک کلید فشاری لحظه‌ای مینیاتوری از نوع SMD است که برای استفاده در بردهای الکترونیکی با فضای محدود، کاربرد گسترده‌ای دارد. این کلید فشاری به ‌دلیل ابعاد کوچک، ارتفاع مناسب و نصب سطحی، انتخاب ایده‌آل برای تبلت، موبایل، ست‌تاپ باکس، دستگاه‌های پرتابل و انواع پروژه‌های DIY است که نیاز به کلید مینیاتوری قابل اعتماد دارند.

مشخصات فنی

• مدل: تک سوئیچ تبلت کد 11
• ابعاد: 2×4×3.5 میلی‌متر (طول: 4mm، عرض: 2mm، ارتفاع کل: 3.5mm)
• نوع پایه: SMD (چهار پایه / نصب سطحی)
• نوع عملکرد: لحظه‌ای (Momentary)
• جریان مجاز: 50 میلی‌آمپر
• ولتاژ کاری: 12 ولت DC
• طول عمر مکانیکی: 50,000 بار فشردن
• دامنه دمایی: -20 تا +70 درجه سانتی‌گراد
• جنس بدنه:ساخته شده از جنس پلاستیک محکم ومقاوم و کنتاکت‌های فلزی
• کشور سازنده: چین
• اقلام همراه: ندارد (تک سوئیچ به صورت قطعه الکترونیکی عرضه می‌شود)

ویژگی‌ها

• طراحی فوق‌العاده کوچک و مناسب بردهای SMD
• ارتفاع 3.5 میلی‌متر جهت لمس راحت دکمه
• نصب آسان با لحیم‌کاری سطحی
• سوئیچ لحظه‌ای با عملکرد نرم و قابل اطمینان
• پاسخ‌دهی سریع و دقیق به فشار
• مناسب جهت تعویض و تعمیر کلیدهای تبلت، موبایل، سیستم‌های پرتابل
• عمر طولانی و استهلاک بسیار کم
• سازگار با اکثر بردهای الکترونیکی و دستگاه‌های قابل حمل
• باتوجه به درخواست کاربر به شکلپک یا تکی عرضه می شود

کاربردها

• به عنوان جایگزین کلید پاور یا ولوم انواع تبلت، موبایل و سیستم صوتی پرتابل میتوان از آن استفاده کرد
• استفاده در بردهای ریموت کنترل، ست‌تاپ باکس، ردیاب GPS
• مناسب پروژه‌های DIY (Do It Yourself) و آموزشی
• تعمیر برد تجهیزات پزشکی پرتابل
• کاربرد در بردهای الکترونیک صنعتی کم‌جا
• پنل کنترل تجهیزات امنیتی
• میکروسوئیچ نمایشگرها و پنل‌های صنعتی فشرده

مزایا

• حجم بسیار کم و مناسب بردهای مینیاتوری SMD
• نصب سریع و آسان با خطوط تولید یا هویه ساده
• عملکرد دقیق، طول عمر بالا و کیفیت تماس مناسب
• هزینه کم محصول سبب راحتی خرید ودر دسترس بودن آن در بازار قطعات می شود
• قابل استفاده در محصولات نهایی و تعمیرات

معایب

• عدم تحمل جریان و ولتاژ بالا (فقط مصارف سیگنال و کنترلی)
• با اندازه کوچک محصول ممکن است لحیم‌کاری دستی برای افرادکم تجربه و مبتدی کمی مشکل باشد
• مناسب فضاهای کم‌جا، برای نیازهای صنعتی سنگین پیشنهاد نمی‌شود

نحوه استفاده

1.  لازم است که قبل از نصب محصول روی برد محل مورد نظرتمیز و قلع‌ اندودشده باشد.
2. سوئیچ را با دقت روی پدهای SMD قرار دهید.
3. پایه‌ها را با کمترین قلع لحیم نمایید.
4. پس از نصب، عملکرد کلید را با مولتی‌متر تست کنید.
5. از فشار بیش از حد روی کلید در هنگام نصب خودداری کنید.

نکات ایمنی

• از استفاده در مدارهای با ولتاژ و جریان بالاتر از مقدار مجاز (12V/50mA) پرهیز کنید.
• بهتراست بادرجه دمای مناسب  لحیم‌کاری انجام انجام شودکه پایه یا بدنه دچار خرابی نشوند.
• در پروژه‌های حساس قبل از نصب نهایی عملکرد سوئیچ را آزمایش کنید.

جمع‌بندی

تک سوئیچ تبلت کد 11 سایز 2×4×3.5 میلی‌متر با توجه به ابعاد جمع‌وجور، ارتفاع مناسب، طول عمر بالا و نصب آسان، یکی از بهترین و اقتصادی‌ترین گزینه‌ها برای تعمیر و ساخت بردهای الکترونیکی سبک و فشرده است. اگر به دنبال یک کلید SMD قابل اعتماد برای دستگاه‌های پرتابل، تبلت، ست‌تاپ باکس و انواع بردهای الکترونیکی کوچک هستید، این سوئیچ انتخابی مطمئن خواهد بود.
