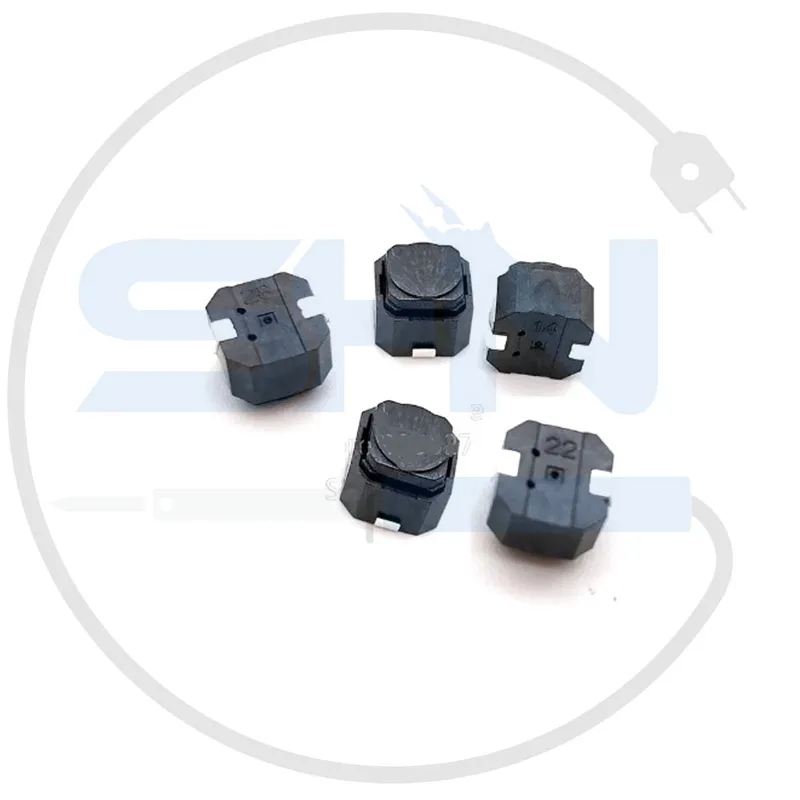

تک سوئیچ کربنی 5*6*6 کد14شناسه کالا: 1040901
- برند : کملیون
- دسته بندی : تک سوئیچ SMD
آماده ارسال از 0 روز آینده
این کالا در حال حاضر در انبار موجود ، آماده پردازش و ارسال است
%
نقد و بررسی اجمالی تک سوئیچ کربنی 5*6*6 کد14
تک سوئیچ کربنی سایز 5×6×6 میلی‌متر کد 14 یک کلید فشاری لحظه‌ای با مغزی کربنی است که معمولاً برای مدارهای فرمان و کنترل با نیاز به تعداد دفعات فشردن زیاد، تولید شده است.
تک سوئیچ کربنی 5×6×6 کد 14
کلید فشاری مناسب مدارهای پرمصرف و طول عمر بالا
معرفی محصول
تک سوئیچ کربنی سایز 5×6×6 میلی‌متر کد 14 یک کلید فشاری لحظه‌ای با مغزی کربنی است که معمولاً برای مدارهای فرمان و کنترل با نیاز به تعداد دفعات فشردن زیاد تولید شده است. این کلید با استفاده از کنتاکت‌های کربنی به جای فلزی، سبب افزایش طول عمر و پایداری عملکرد در مدت زمان طولانی می‌شود. این قطعه کاربردخوبی برای فعالیت های صنعتی، الکترونیکی ومصرفی که نیاز به ماندگاری وکیفیت بسیار دارند، میباشد
مشخصات فنی
- کد محصول: 14
- نوع سوئیچ: لحظه‌ای (Momentary)
- مکانیسم کنتاکت: کربنی (Carbon Contact)
- تعداد پایه: 4 پایه
- ابعاد: طول 6 میلی‌متر × عرض 5 میلی‌متر × ارتفاع 6 میلی‌متر
- نوع نصب: DIP یا SMD (مطابق با نیاز پروژه و تامین‌کننده)
- ولتاژ و جریان کاری: 12V DC – 50mA
- مقاومت تماس: کمتر از 200 میلی‌اهم
- دمای کاری: -20 تا +70 درجه سانتی‌گراد
- عمر کلید: بیش از 1,000,000 بار عملکرد
ویژگی‌ها
- استفاده از کنتاکت کربنی جهت بهبود طول عمر و حذف نویز
- سایز استاندارد مناسب انواع برد الکترونیکی
- پایداری عملکرد و مقاومت بالا در برابر اکسیداسیون
- کلید با عملکرد نرم و برگشت سریع
- چهار پایه جهت نصب پایدار
- مناسب کلیدهای کنترل پرمصرف
- اندازه وحجم محصول استاندارد جهت دسترسی فشاردهی بهتر است
کاربردها
- مدار کنترل دستگاه‌های صنعتی و نیمه‌صنعتی
- کنترل پنل تجهیزات صوتی – تصویری
- بردهای آموزشی و پروژه‌های DIY
- تجهیزات پزشکی با مصرف بالا
- دستگاه‌های پرکاربرد مانند تلفن، ماوس، اسکنر و …
- مناسب برای استفاده برای صفحه کلیدهای صنعتی می باشد
مزایا
- طول عمر بسیار زیاد نسبت به کلیدهای معمولی
- مقاومت بیشتر نسبت به خوردگی و اکسیداسیون
- کاهش تداخل نویز به واسطه استفاده از کربن
- عملکرد نرم‌تر و بی‌صداتر
- مناسب فشار و استفاده‌های متوالی
- امکان نصب راحت و تعویض بدون سرعت را دارد
محدودیت‌ها
- قیمت نسبتاً بالاتری در مقایسه با کلیدهای ساده فلزی دارد
- ابعاد کمی بزرگ‌تر از انواع SMD بسیار فشرده
- تعمیرپذیری دشوار؛ در صورت خرابی نیاز به تعویض کل کلید
- فقط برای جریان و ولتاژ پایین قابل استفاده است
- حساسیت به لحیم‌کاری بیش از حد و دمای بالا
نحوه استفاده
- ابعاد و موقعیت کلید را در PCB طراحی کنید.
- چهار پایه کلید را از طریق سوراخ‌های برد (یا محل SMD) قرار دهید.
- پایه‌ها را به طور کامل و صحیح لحیم‌کاری کنید.
- عملکرد کلید را با فشردن تست نمایید.
- بهتر است بامشاهده خرابی وعملکرد نادرست ،کلید را عوض کنید.
نکات ایمنی
- در لحیم‌کاری دمای هویه را از حد مجاز بالاتر نبرید تا عایق و مغزی کربنی آسیب نبیند
- مراقب وارد شدن فشار و ضربه مکانیکی بیش از ظرفیت کلید باشید
- صرفاً در جریان و ولتاژ توصیه‌شده استفاده گردد
- کلید را در محیط خشک و بدون گردوغبار نگهداری نمایید
- در هنگام مونتاژ به آلودگی سطح کربنی دقت گردد؛ هرگونه چربی یا آلودگی روی تماس‌های کربنی، عملکرد کلید را کاهش می‌دهد
جمع‌بندی
تک سوئیچ کربنی 5×6×6 کد 14 با دوام فوق‌العاده، عملکرد نرم و نویز کم، گزینه‌ای ایده‌آل برای کاربردهای پرترافیک و حساس به طول عمر در صنایع و مصارف عمومی است. استفاده از مغزی کربنی این کلید را در برابر اکسیداسیون و خرابی‌های زودهنگام مقاوم کرده و بهره‌وری و قابلیت اطمینان را در پروژه‌های شما به طرز چشمگیری افزایش می‌دهد.
هم اکنون میتوانید این محصول را با تضمین اصالت وبهترین قیمت، از فروشگاه آنلاین شادمهر الکترونیک تهیه نمایید.
