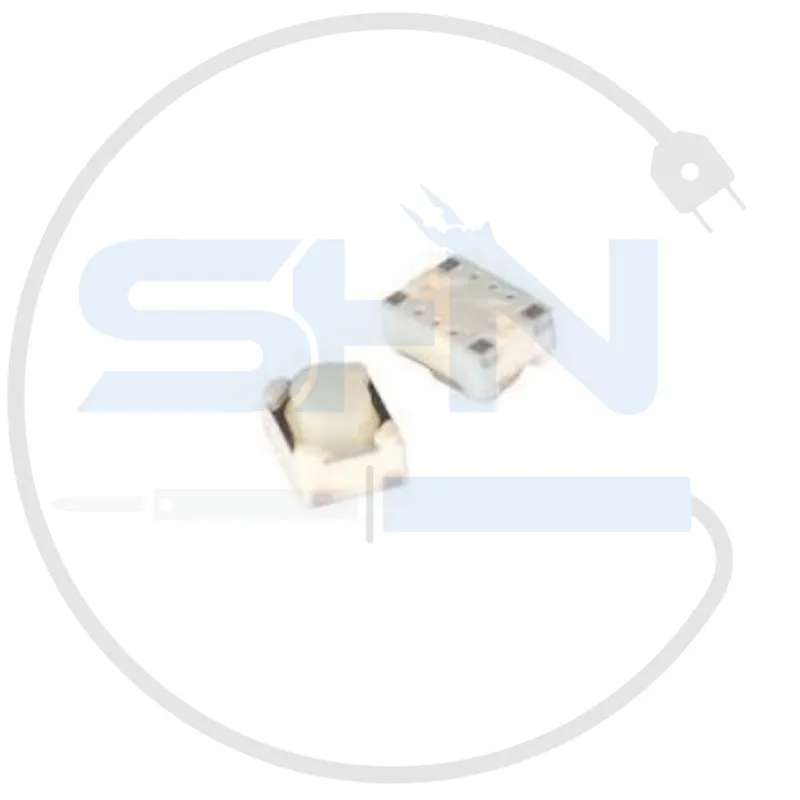

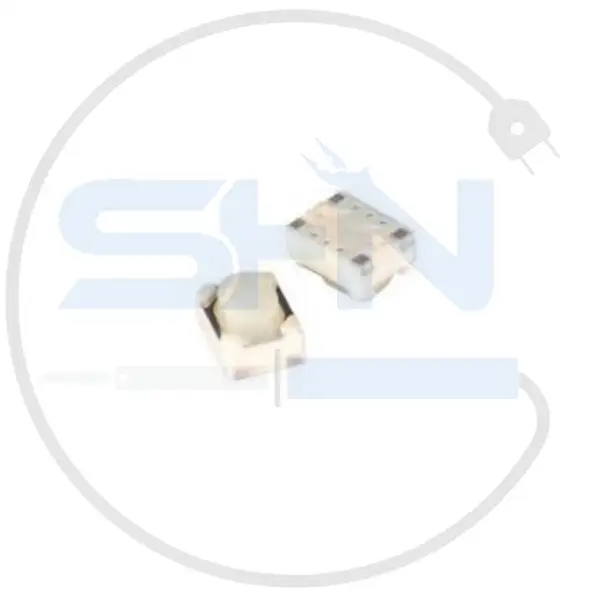

تک سوئیچ SMD چهار پایه (4Pin) کد 6 سایز 2.5×4×3 میلی‌متر

معرفی محصول

تک سوئیچ SMD کد 6 چهار پایه، با ابعاد 2.5×4×3 میلی‌متر، یک کلید فشاری لحظه‌ای و کوچک با نصب سطحی (SMD) است که به منظور سوئیچینگ مدارهای الکترونیکی ظریف و فشرده طراحی شده است. این مدل به دلیل ابعاد کم‌جا، عملکرد قابل اعتماد و نصب آسان، انتخابی بسیار مناسب برای بردهای الکترونیکی با تراکم بالا همچون تجهیزات هوشمند،‌ گجت‌ها و انواع ریموت کنترل می‌باشد.

مشخصات فنی

• کد محصول: 6
• تعداد پایه: 4 پایه SMD
• ابعاد بدنه: طول 4 میلی‌متر × عرض 2.5 میلی‌متر × ارتفاع 3 میلی‌متر
• نوع عملکرد: لحظه‌ای (Momentary) – تماس فقط هنگام فشردن برقرار است
• ولتاژ و جریان کاری: 12V DC، 50mA
• جنس بدنه:  ساخت با پلاستیک بادوام به حرارت همراه با آلیاژ فلزی
• مقاومت تماس: کمتر از 100 میلی‌اهم
• دمای کاری: -20 تا +70 درجه سانتی‌گراد
• طول عمر مکانیکی: بیش از 100,000 بار فشردن

ویژگی‌ها

• سایز بسیار کوچک (2.5×4 میلی‌متر)، مناسب برای مدارهای کم‌جا
• پایه‌های SMD مخصوص مونتاژ سطحی
• عملکرد نرم و دقیق با برگشت سریع
• چهار پایه برای پایداری بالاتر روی برد
• طراحی مستحکم و طول عمر بالا
• امکان نصب خودکار با ماشین‌های Pick & Place
• اندازه کوچک وجمع وجور محصول کاربردخوبی برای پروژه‌های کوچک و سیار دارد

کاربردها

• بردهای الکترونیکی فشرده و ماژول‌های SMD
• ریموت کنترل، ساعت هوشمند، گجت‌های پوشیدنی
• دستگاه‌های اندازه‌گیری قابل حمل
• بردهای تست آموزشی و پروژه‌های DIY
• پنل اسمبلی دستگاه‌های صنعتی و پزشکی ظریف
• مورد استفاده برای تجهیزات صوتی و تصویری کوچک

مزایا

• بیشترین گزینه کاربردی آن اندازه کوچک و کمتر جا گرفتن روی برد است
• مناسب استفاده در مونتاژ ماشینی و تولید انبوه
• پاسخ‌دهی مکانیکی بالا و کمترین تاخیر
• قابلیت اطمینان بالا در دفعات استفاده زیاد
• وزن کم و سازگاری با انواع PCB
• نصب آسان و سرعت لحیم‌کاری بالا

محدودیت‌ها

•  فقط قابل استفاده برای جریان و ولتاژ پایین است و برای استفاده صنعتی پرجریان کاربرد محسوسی ندارد
• تعمیر یا تعویض آن روی برد SMD نسبت به مدل‌های DIP دشوارتر است
• برای کاربردهای نیازمند فشار مکانیکی بالا مناسب نمی‌باشد
• عملکرد محدود در محیط‌های بسیار مرطوب یا غبارآلود اگر محافظت نشود

نحوه استفاده

1. طراحی جای سوئیچ در PCB مطابق ابعاد و دیتاشیت
2. قرار دادن سوئیچ در محل مشخص شده روی برد
3. لحیم‌کاری پایه‌ها با هویه یا روش ریفلو
4. تست عملکرد کلید (فقط هنگام فشردن اتصال برقرار است)
5.  با بروز خرابی باید با مدلی شبیه به خودش عوض شود چون قابل تعمیر نیست

نکات ایمنی

• کلید را فقط با ولتاژ و جریان مجاز تغذیه نمایید
• از وارد آوردن ضربه یا حرارت بیش از حد به پایه‌ها اجتناب کنید
• قبل از لحیم کاری، از خشک و تمیز بودن برد مطمئن شوید
•  توصیه میشود با نگهداری در مکان بدون رطوبت وخاک کمکی به حفظ عمر آن شود.

جمع‌بندی

تک سوئیچ 4 پایه SMD کد 6 سایز 2.5×4×3 میلی‌متر، راه‌حلی ایده‌آل برای طراحان مدارهای الکترونیکی با فضای محدود است. عملکرد قابل اعتماد، نصب آسان به صورت سطحی و دوام بالا، این کلید فشاری را به گزینه‌ای مناسب برای پروژه‌های ریموت کنترل، گجت‌های هوشمند و انواع برد SMD تبدیل کرده است.
