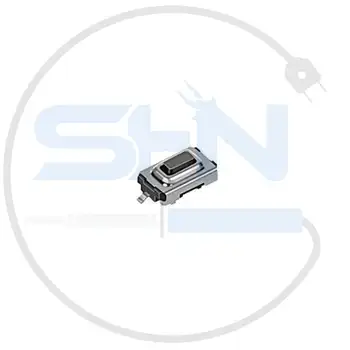

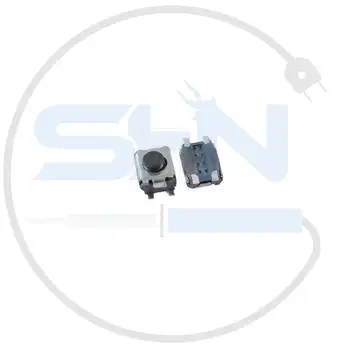

تک سوئیچ ریموتی SMD کد 15
کلید فشاری مخصوص ریموت کنترل و دستگاههای پرتابل
معرفی محصول
تک سوئیچ ریموتی SMD کد 15، یک کلید فشاری کوچک و تخصصی برای کاربردهای ریموت کنترل و دستگاههای الکترونیکی پرتابل است. این سوئیچ مخصوص نصب سطحی (SMD) طراحی شده و با حساسیت بالا، عملکرد سریع و عمر طولانی، یکی از رایجترین انتخابها برای تولیدکنندگان انواع کنترل از راه دور، تجهیزات قابل حمل و بردهای فشرده الکترونیکی است.
مشخصات فنی
- کد محصول: 15
- نوع سوئیچ: فشاری (Tact Switch) لحظهای
- تعداد پایه: 4 پایه SMD
- ابعاد تقریبی: اغلب 3×6×2 یا 4×4×1.5 میلیمتر (لازم به ذکر: بسته به تولیدکننده ممکن است کمی متفاوت باشد)
- ولتاژ و جریان کاری: 12V DC، 50mA
- جنس بدنه: استفاده ازپلاستیک مقاوم در ساخت آن همراه با فلز ضد زنگ
- مقاومت تماس: کمتر از 100 میلیاهم
- دمای کاری: -20 تا +70 درجه سانتیگراد
- عمر مکانیکی: بیش از 100،000 بار فشردن
- نصب: سطحی (Surface Mount) مخصوص خط تولید اتوماتیک
ویژگیها
- سایز جمع و جور و ضخامت پایین، مناسب طراحیهای کمجا
- پایههای SMD برای اتصال محکم و قابلیت مونتاژ اتوماتیک
- عملکرد سریع وبدون مکث کلید
- عمر بالای سوئیچ (تعداد دفعات فشرده شدن بالا)
- طراحی ویژه برای قرارگیری راحت زیر پنل ریموت
- حداقل میزان خرابی و نیاز به تعمیر
- عملکرد سریع، نرم و بیصدا
کاربردها
- ریموت کنترل انواع تلویزیون، DVD، کولر، درب پارکینگ و …
- کاربردی جهت استفاده برای تجهیزات صوتی و تصویری پرتابل
- بردهای تست و پروژههای DIY
- ساعت هوشمند، گجتهای پوشیدنی و دستگاههای کوچک
- انواع پنل فرمان باریک و کم عمق
- تجهیزات پزشکی پرتابل
مزایا
- قابلیت مهم کم جا بودن محصول واندازه کوچک آن
- قابلیت مونتاژ سریع و اقتصادی
- سرعت پاسخ بالا در مصرف روزانه
- مناسب پروژههای تولیدی حجم بالا
- عملکرد مطمئن و عمر طولانی
- مقاوم در برابر گردوغبار و آلودگی سطحی
معایب
- عدم تحمل جریان و ولتاژ بالا
- نسبت به فشار زیاد از حد مقاومت ندارد
- در صورت خرابی، قابل تعمیر نیست و باید تعویض شود
- حذف راحتی تعویض نسبت به مدلهای DIP
- عملکرد کمی حساستر در برابر آلودگی شدید محیطی در صورت مونتاژ و استفاده غیراصولی
نحوه استفاده
- جای سوئیچ روی PCB را طبق ابعاد و استاندارد SMD طراحی کنید
- سوئیچ را به صورت دستی یا با دستگاه Pick & Place روی برد قرار دهید
- با دستگاه ریفلو یا هویه مناسب پایهها را لحیم کنید
- پس از مونتاژ، با فشار دادن کلید عملکرد را تست نمایید
- بهتراست که در فعالیت های صنعتی، برای اینکه عمرمفید وماندگاری محصول حفظ شود از اعمال نیروی زیادی خودداری کنید.
نکات ایمنی
- فراتر از ولتاژ و جریان مجاز استفاده نشود تا از سوختگی سوئیچ جلوگیری گردد
- در هنگام لحیمکاری، دمای پایهها را کنترل کنید تا بدنه کلید آسیب نبیند
- از وارد آوردن فشار یا ضربه شدید به سوئیچ خودداری کنید
- کلید را در محیط خشک و دور از مواد شیمیایی تهاجمی نگهداری کنید
- توجه کنید که بهتراست تعویض و مونتاژ را افرادی متخصص ودارای تجربه انجام دهند.
جمعبندی
تک سوئیچ ریموتی SMD کد 15، با اتصالات سطحی، ابعاد کوچک و عمر طولانی، انتخابی ایدهآل برای تولیدکنندگان ریموت کنترل و دستگاههای الکترونیکی کمحجم است. این سوئیچ با عملکرد قابل اعتماد، نصب آسان و قیمت مناسب، استاندارد طلایی برای پروژههای تولیدی و تعمیرات تخصصی ریموت کنترل به شمار میرود.
هم اکنون میتوانید این محصول را با تضمین اصالت وبهترین قیمت، از فروشگاه آنلاین شادمهر الکترونیک تهیه نمایید.
