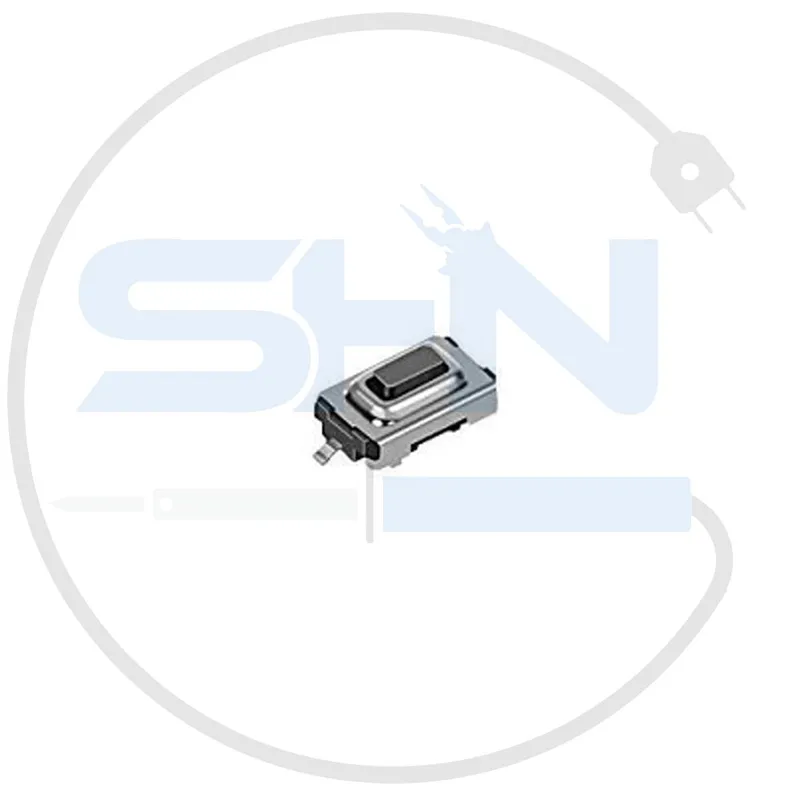

تک سوئیچ مستطیلی پنلی SMD کد 5 سایز 2.5×6×3 میلی‌متر

معرفی محصول

تک سوئیچ مستطیلی پنلی SMD کد 5 با ابعاد 2.5×6×3 میلی‌متر، یک کلید فشاری الکترونیکی (Tact Switch) با طراحی بسیار ظریف و مناسب نصب روی بردهای SMD در پروژه‌های الکترونیکی است. نوع طراحی مستطیل شکل این محصول وعملکرد لحظه ای (Momentary) یا فشاری، بسیار مناسب برای کاربرد هایی چون بردهای کنترل صنعتی، محصولات مصرفی، دستگاه‌های قابل جابه جایی و انواع کنترلرها قابل استفاده است.

مشخصات فنی

• کد سوئیچ: 5
• نوع نصب: SMD (Surface Mount Device)
• ابعاد: 2.5 میلی‌متر (عرض) × 6 میلی‌متر (طول) × 3 میلی‌متر (ارتفاع)
• فرم: مستطیلی پنلی
• نوع عملکرد: فشاری – لحظه‌ای (Momentary Tact Switch)
• تعداد پایه: 2 پایه
• جریان و ولتاژ مجاز: معمولاً تا 50mA در 12V DC (بر اساس دیتاشیت هر برند و مدل خاص)
• جنس بدنه: پلاستیک مقاوم با بیس فلزی
• عمر مفید: بین 100,000 تا 1,000,000 کلیک (بسته به کیفیت ساخت)
• ارتفاع پایه تا بدنه: مناسب نصب سطحی (SMD)

ویژگی‌ها

• ابعاد کوچک و مناسب برای مدارهای فشرده و مینیاتوری
• نصب آسان توسط ماشین آلات SMT و سازگار با لحیم‌کاری موج/هوای گرم
• پایداری عملکرد و سوئیچینگ روان
• عملکرد لحظه‌ای (دیده شدن اتصال تنها در حالت فشار)
• جریان مصرفی محصول بسیارکم است
• مقاوم به لرزش و ضربه‌های جزئی
• امکان تست آسان بعد از لحیم‌کاری
• ظاهر شکیل و امکان استفاده در صفحات پنلی و پنل‌های کنترل

کاربردها

• استفاده در ریموت کنترل‌ها و بردهای کنترل دستگاه‌های الکترونیکی
• صفحات کلید میکروکنترلرها، ماژول‌های توسعه و پروژه‌های DIY
• بردهای صنعتی، IoT و تجهیزات پزشکی قابل حمل
• اسباب‌بازی‌های الکترونیکی و دستگاه‌های صوتی و تصویری
• کاربرد خوبی برای سیستم‌های آزمایشگاهی و آموزشی دارد

مزایا

•  بسیار وزن مناسب وکم جا
• امکان قرارگیری تعداد زیاد سوئیچ در یک برد
• دوام و طول عمر بالا در کاربردهای روزانه
• قیمت مناسب و سهولت تهیه و جایگزینی
• سازگاری با انواع بردهای SMD استاندارد
• سطح رویی پهن برای سهولت استفاده در طراحی‌های پنلی

محدودیت‌ها

• مناسب بارهای بسیار پایین؛ برای جریان‌های بالاتر باید از رله یا کلیدهای صنعتی استفاده شود
• در مدارهای قدقدیمی (THT) نیاز به مبدل دارد
• دوام مناسبی برای  ضربه های شدید مکانیکی یا فشار بیش از حدندارد
• در صورت آسیب به پایه‌ها، تعویض نیازمند مهارت لحیم SMD است

نحوه استفاده و نکات تخصصی

1. جانمایی دقیق: سوئیچ را در محل پد SMD روی برد قرار دهید.
2. لحیم‌کاری: با استفاده از خمیر قلع و هویه هوای گرم یا ریفلو لحیم کاری کنید.
3. تست عملکرد: پس از لحیم‌کاری سلامت سوئیچ را توسط مولتی‌متر یا عملکرد مکانیکی تست نمایید.
4. پرهیز از فشار بیش از حد در زمان مونتاژ و همچنین حین استفاده نهایی.
5. شستشوی برد: پس از فرآیند لحیم‌کاری (در صورت نیاز)، برد را تمیز کنید تا هیچ اثر لحیم یا فلوکسی باقی نماند.
6. نگهداری در محیط خشک و به دور از رطوبت که موجب ماندگاری وعمر بهتر سوئیچ می شود.

جمع‌بندی

تک سوئیچ مستطیلی SMD کد5 سایز 2.5×6×3 میلی‌متر، گزینه‌ای فوق‌العاده برای استفاده در مدارهای کم‌جا و پروژه‌های با چیدمان متراکم است. با نصب آسان، عملکرد قابل اعتماد و قیمت مناسب، این سوئیچ کوچک انتخابی برتر برای طراحان و تولیدکنندگان محصولات الکترونیکی می‌باشد.
