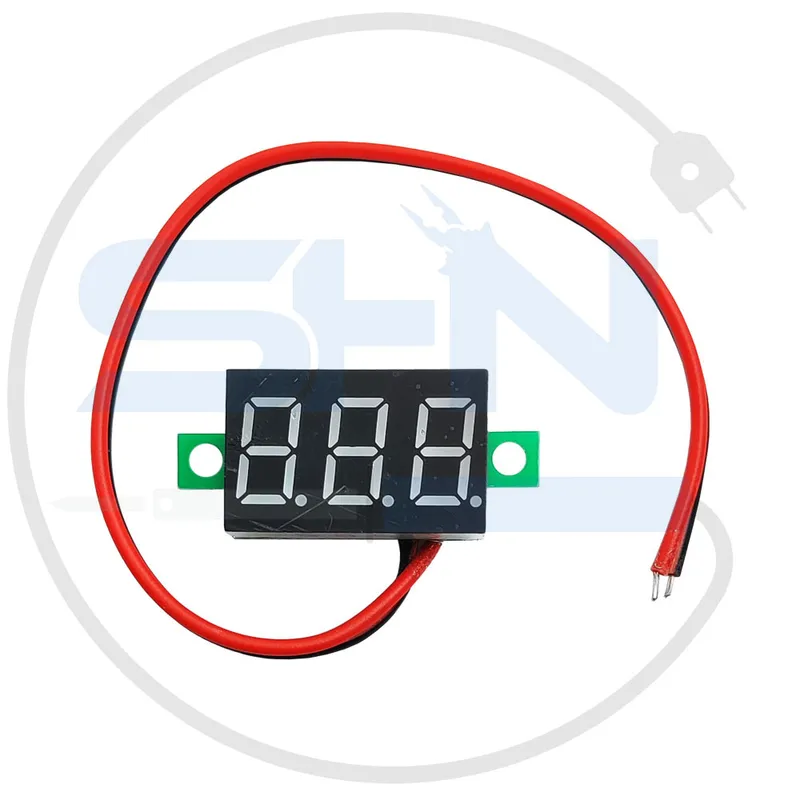

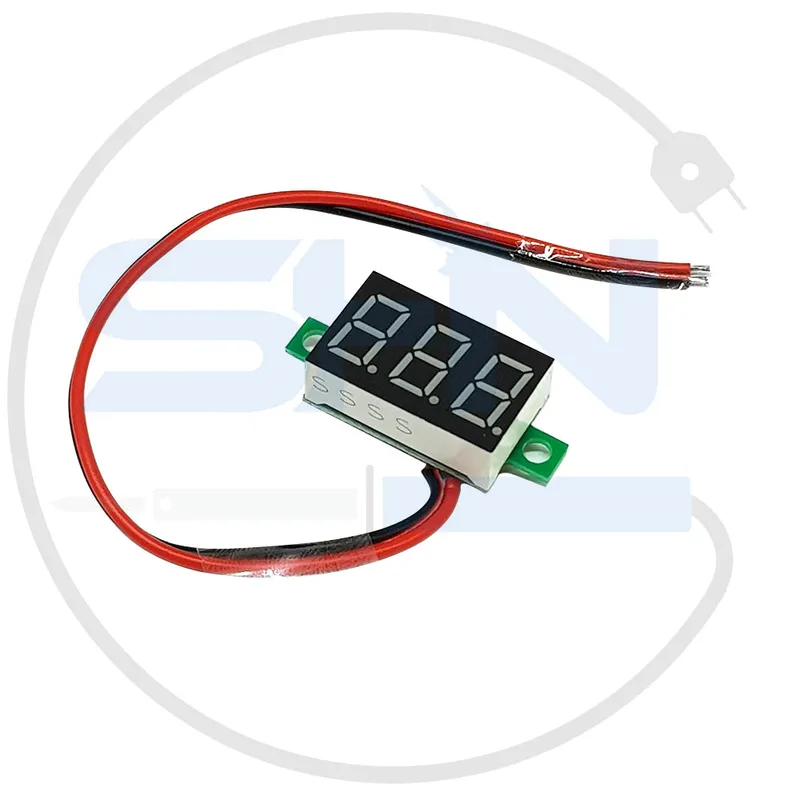

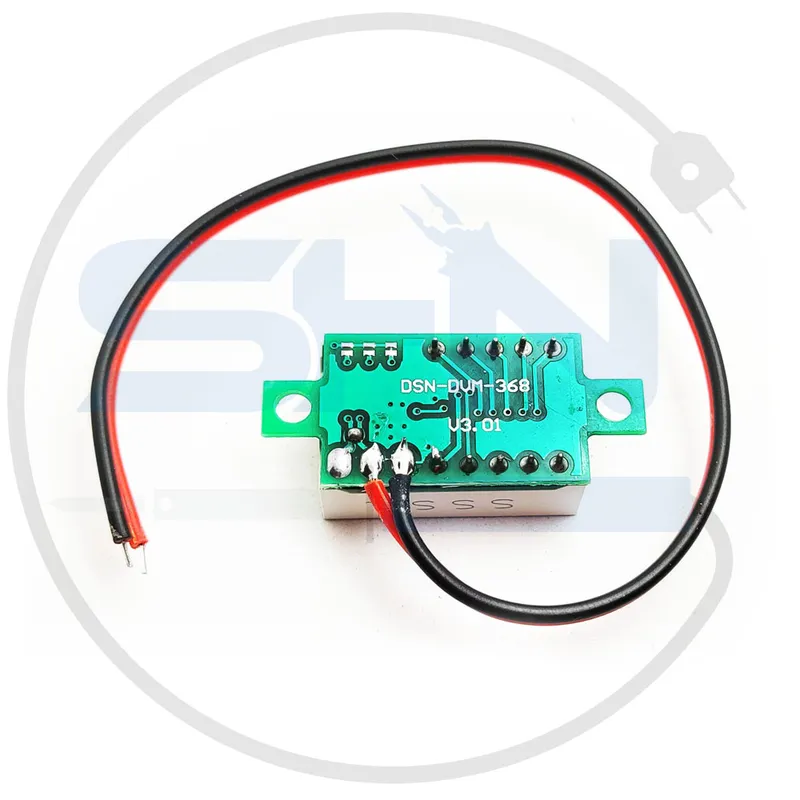

ولت متر پنلی دیجیتال 0.36 اینچ قرمز دو سیم
0.36 inch Red Digital Voltmeter Module Two Wires
معرفی محصول
ولت متر پنلی دیجیتال سایز 0.36 اینچ قرمز دو سیم یک ماژول اقتصادی و بسیار پرکاربرد جهت اندازهگیری مقدار ولتاژ DC و نمایش آن به صورت دیجیتال بر روی نمایشگر LED قرمز است. این مدل با داشتن تنها دو سیم اتصال (مثبت و منفی)، نصب بسیار سادهای دارد و برای سنجش همزمان ولتاژ تغذیه (یعنی همان ولتاژی که میخواهد اندازه بگیرد) استفاده میشود. ابعاد کوچک این ولت متر باعث میشود نصب و جاسازی آن در انواع پنل، جعبه و تابلو برق بسیار آسان باشد. این محصول نقش اصلی آن نمایش دادن ولتاژ در مدارهای الکترونیکی، باتریها، منابع تغذیه، سیستمهای خورشیدی و حتی پروژههای شخصی می باشد
مشخصات فنی
- نوع نمایشگر: LED قرمز
- ابعاد نمایشگر: 0.36 اینچ (حدود 8 تا 9 میلیمتر ارقام)
- تعداد سیم: دو سیم (قرمز: مثبت، سیاه: منفی)
- ولتاژ تغذیه و اندازهگیری: معمولاً 3 تا 30 ولت DC (در مدلهای مختلف ممکن است کمی متفاوت باشد؛ رایجترین رنج 4.5 تا 28 ولت)
- دقت اندازهگیری: ±1%
- جریان مصرفی: کمتر از 30 میلیآمپر
- نصب: مناسب جهت کاربری پنلی و کابینتی
- ابعاد تقریبی با قاب: معمولاً 13 × 23 × 32 میلیمتر
- وزن: حدود 8 گرم
ویژگیها
- اتصال بسیار آسان فقط با دو سیم
- نصب سریع در هر پروژه یا تابلو برق
- ابعاد فوق جمعوجور و قابلیت نصب در فضاهای محدود
- خوانایی بالا به دلیل LED درخشان قرمز
- مصرف انرژی بسیار پایین
- بدون نیاز به منبع تغذیه جداگانه
- برای نمایش ولتاژهای رایج بدون خطا واشکال این عمل را انجام میدهد
کاربردها
- نمایش ولتاژ باتری خودرو، موتورسیکلت، دوچرخه برقی، پنل خورشیدی، UPS
- به عنوان منابع تغذیه سوئیچینگ وحتی در کاربردهای آزمایشگاهی استفاده می شود
- پروژههای DIY، جعبههای تست، ماژولهای شارژ باتری
- تابلو برقهای صنعتی و نیمهصنعتی
- مانیتورینگ مداوم ولتاژ در سیستمهای پرتابل
مزایا
- سادگی در نصب و راهاندازی
- ابعاد بسیار کوچک و قابل جاسازی در هر قسمت پنل یا بدنه دستگاهها
- عدم نیاز به سیمکشی، منبع تغذیه یا سیمبندی اضافی
- از مصرف کمی در انرژی برخوردار است
- مناسب بودن برای اندازهگیری ولتاژ مستقیم و نمایش لحظهای
محدودیتها
- عدم امکان سنجش ولتاژی که با تغذیه ماژول متفاوت است (ولتاژ مرجع همان ولتاژ اندازهگیری است)
- فقط مناسب ولتاژهای DC؛ برای AC باید از مدلهای مخصوص استفاده شود
- رنج ولتاژ محدود (در برخی مدلها پایینتر یا بالاتر با خطای بیشتر همراه است)
- در صورتی که ولتاژ کمتر از 4.5 ولت یا بیشتر از حد مشخص شده باشدصفحه نمایش احتمال دارد خاموش یا دچار خطا شود
نحوه استفاده
- سیم قرمز را به قطب مثبت منبع ولتاژ متصل نمایید (باتری یا منبع تغذیه DC).
- سیم سیاه را به قطب منفی (زمین-GND) منبع وصل کنید.
- به محض اتصال صحیح، ولتاژ لحظهای روی نمایشگر نمایش داده میشود.
- به هیچ عنوان از ولتاژی بیشتراز اندازه ای که روی ماژول یا دفترچه آن نوشته شده استفاده نکنید.
نکات ایمنی
- قطب های مثبت ومنفی به صورت صحیح نصب شود
- هیچگاه به برق AC متصل نشود
- برای ولتاژهای بالاتر از 30 ولت از تقسیم کننده مقاومت (ولتدیوایدر) استفاده شود، اما با احتیاط و رعایت اصول ایمنی
- در صورت نیاز به دقت بالا، ابتدا آن را با مولتیمتر مرجع کالیبره و مقایسه کنید
جمعبندی
ولت متر پنلی 0.36 اینچ قرمز دو سیم انتخابی بسیار مناسب و اقتصادی برای مانیتورینگ سریع و ساده ولتاژهای DC در انواع پروژههای صنعتی، آزمایشگاهی، خودرو و DIY است. ترکیب نصب ساده، ابعاد کوچک، دقت مناسب، و قیمت مقرونبهصرفه باعث شده در بسیاری از پروژهها، این ماژول به عنوان راهکاری قابل اعتماد برای نمایش ولتاژ لحظهای مورد استفاده قرار بگیرد.
هم اکنون میتوانید این محصول را با تضمین اصالت وبهترین قیمت، از فروشگاه آنلاین شادمهر الکترونیک تهیه نمایید.
