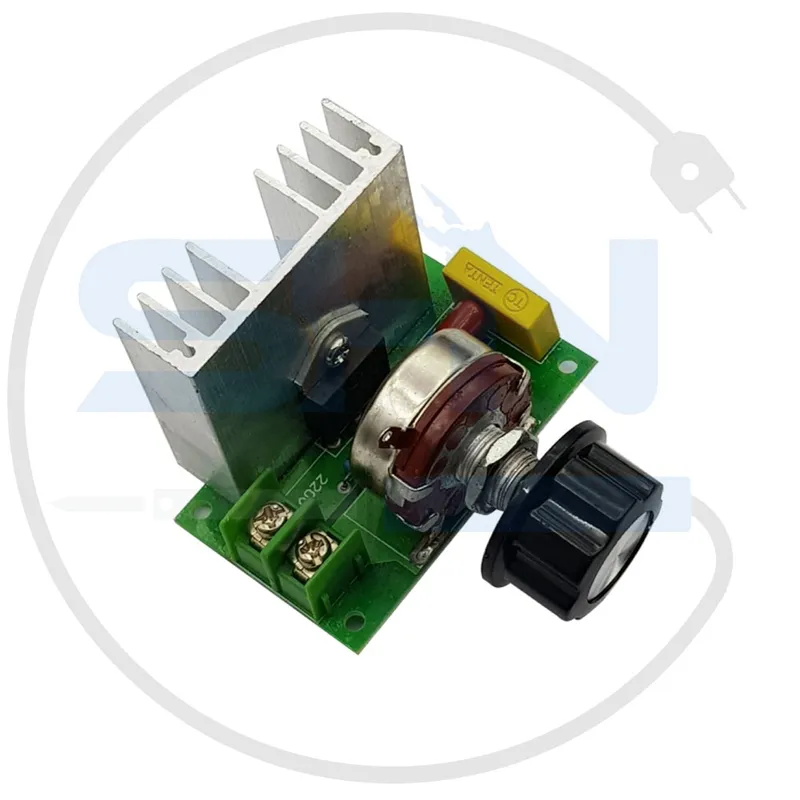

ماژول دیمر 4000W 220V

Dimmer 4000W 220V AC

معرفی محصول

ماژول دیمر 4000 وات 220 ولت یک کنترل‌کننده توان AC بسیار قدرتمند است که برای تنظیم و کنترل شدت نور لامپ‌های رشته‌ای و هالوژنی، حرارت المنت و هیتر، یا سرعت موتورهای یونیورسال در وسایل برقی و صنعتی با ولتاژ برق شهری (220 ولت متناوب) استفاده می‌شود. این ماژول با قابلیت تحمل توان بالا، مناسب کاربری‌های خانگی، کارگاهی و صنعتی است و امکان کنترل پیوسته توان برق خروجی تا 4000 وات را با استفاده از پتانسیومتر فراهم می‌سازد.

مشخصات فنی

• ولتاژ ورودی: 220 ولت AC
• حداکثر توان خروجی: 4000 وات (معمولاً کنترل توان 2000 تا 3500 وات برای کارکرد مطمئن توصیه می‌شود)
• جریان خروجی: تا 18 آمپر بسته به کیفیت تریاک و دفع حرارت
• مکانیزم کنترل: تغییر زاویه فاز خروجی به کمک پتانسیومتر (ولوم چرخشی)
• نوع بار سازگار: مقاومتی (المنت، هیتر، لامپ هالوژن یا رشته‌ای) و موتور یونیورسال
• ابعاد ماژول: معمولاً 6×8 سانتی‌متر (بسته به مدل)
• تجهیزات حفاظتی: واریستور، فیوز (در بعضی مدل‌ها)، هیت‌سینک آلومینیومی
• مصرف انرژی بسیار پایین در مدار کنترل
• قابلیت مونتاژ و نصب راحت روی پنل یا پریز دیواری

ویژگی‌ها

• قابلیت کنترل روان و دقیق توان تا 4000 وات
• امکان تنظیم پله‌ای یا پیوسته شدت نور، حرارت و سرعت
• استفاده از تریاک قدرت بالا و قطعات با کیفیت
• حفاظت در برابر ولتاژ ناگهانی و شوک شبکه (در مدل‌های فیوزدار/واریستوردار)
• همراه داشتن  هیت‌سینک مناسب درکنار بدنه ای باجنس تقریبا محکم وبادوام
• مناسب برای سیستم‌های اتوماسیون خانگی و صنعتی

کاربردها

• کنترل شدت روشنایی لامپ‌های رشته‌ای و هالوژنی پرقدرت
• قابلیت کنترل و تنظیم توان مصرفی المنت‌ها، هیتر و بخاری برقی را دارا می باشد
• کنترل سرعت موتور یونیورسال پرتوان؛ فن‌های صنعتی، دمنده، هود و …
• مناسب برای دستگاه‌های گرمایشی - برش فوم، وان‌های رزین، اتوهای صنعتی و …
• پروژه‌های DIY، کنترل انرژی کارگاهی، تجهیزات آزمایشگاهی

مزایا

• فعال سازی آسان و کنترل دقیق تجهیزات پرقدرت با برق شهری
• افزایش عمر مفید مصرف‌کننده با کاهش توان لحظه‌ای (برای المنت و لامپ)
• عدم نیاز به تجهیزات جانبی پیچیده یا مدارهای رله‌ای
• مقرون به‌صرفه و اقتصادی نسبت به اتوماسیون‌های صنعتی و رله‌های SSR
• اندازه استانداردو درعین حال کوچک که موجب راحتی ونصب سریع می شود
• امکان استفاده برای طیف وسیعی از مصرف‌کننده‌های مقاومتی

محدودیت‌ها

• مناسب برای بارهای مقاومتی و موتور یونیورسال؛ مناسب ترانسفورماتور یا موتورهای القایی نیست
• در ولتاژها و توان‌های بالا نیاز به تهویه (خنک‌کاری هیت‌سینک الزامی است)
• احتمال تداخل الکترومغناطیسی (EMI) در دستگاه‌های حساس
• بارعایت نکات ایمنی به حفظ سلامتی وجلوگیری از برق گرفتگی کمک کنید.
• برای بارهای حساس به فرکانس یا فرکانس شبکه (مانند لامپ‌های کم مصرف یا LED) مناسب نیست

نحوه استفاده

1. برق را قبل از هر گونه اتصال قطع نمایید.
2. برق ورودی (L و N) به ترمینال ورودی ماژول متصل شود.
3. مصرف‌کننده (لامپ، المنت، هیتر یا موتور یونیورسال) به پایانه خروجی ماژول وصل شود.
4. در توان‌های بالا همیشه ماژول را همراه با هیت‌سینک قوی و تهویه قرار دهید.
5. برای کنترل وتنظیم توان مورد نظر ولوم را بچرخانید.
6. در مدارات صنعتی بهتر است از فیوز حفاظتی در ورودی استفاده شود.

نکات ایمنی

• ماژول بدون عایق‌بندی بدنه است، در محل خشک و دور از دست کودکان قرار گیرد.
• از سیم و ترمینال مناسب با تحمل جریان استفاده شود.
• برق‌کاری توسط فرد مجرب و با رعایت استانداردهای ملی برق انجام شود.
• بهتر است در زمان داغ شدن زیادِ ماژول،دست نگه داریدوهیت‌سینک و تهویه را چک کنید.
• برای بارهای موتوری هنگام راه‌اندازی اولیه ممکن است جریان لحظه‌ای بالا برود؛ پس حتماً ظرفیت ماژول رعایت گردد.

جمع‌بندی

ماژول دیمر 4000W 220V ابزاری توانا واقتصادی وقیمت مناسب برای کنترل و تنظیم توان وسایل برقی خانگی و صنعتی (تا 4000 وات) می باشد. نصب و راه‌اندازی آسان، قابلیت کنترل طیف وسیعی از دستگاه‌های مقاومتی و راندمان بالا، این ماژول را به انتخابی مطمئن در بسیاری از پروژه‌ها و کاربری‌های تخصصی تبدیل می‌کند.

هم اکنون میتوانید این محصول را با تضمین اصالت وبهترین قیمت، از فروشگاه آنلاین شادمهر الکترونیک تهیه نمایید.
