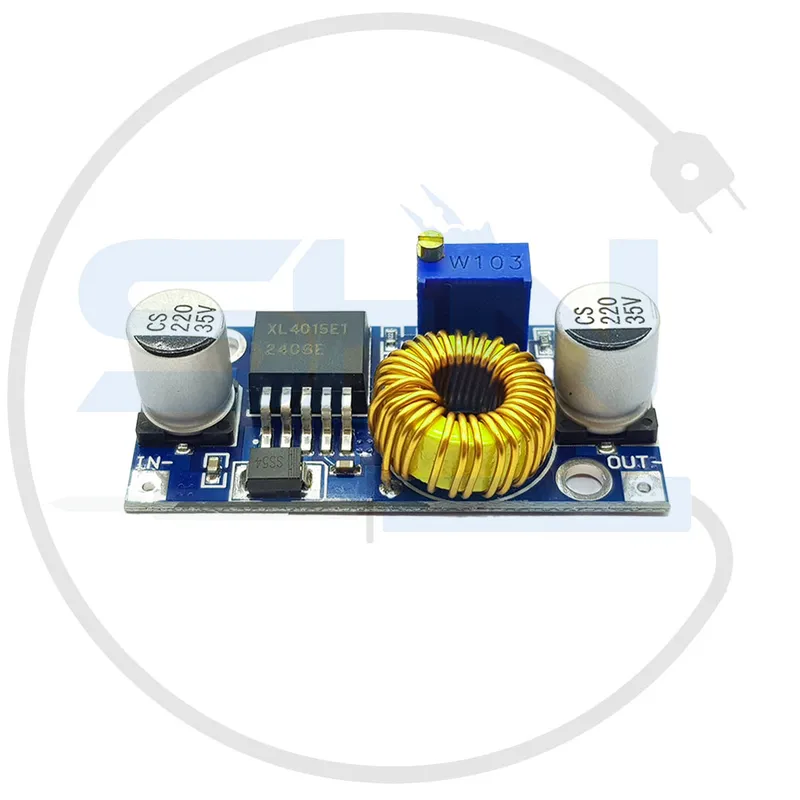

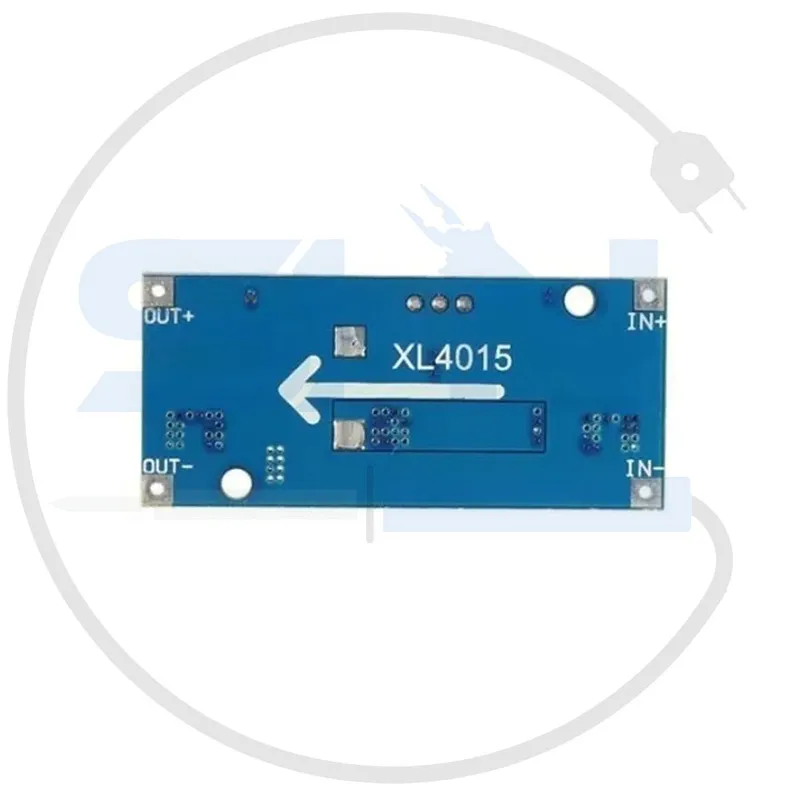

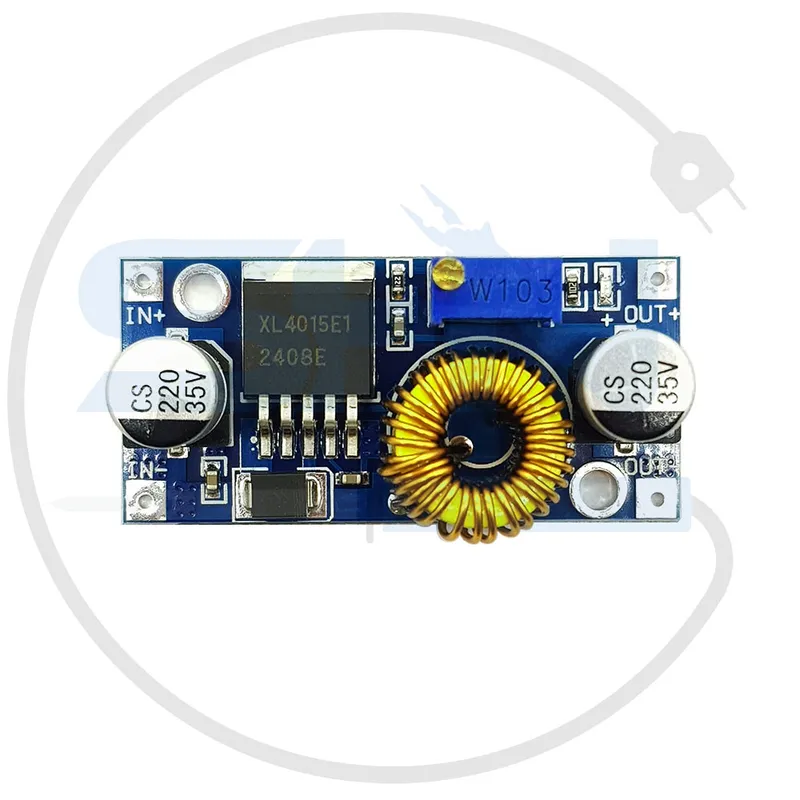

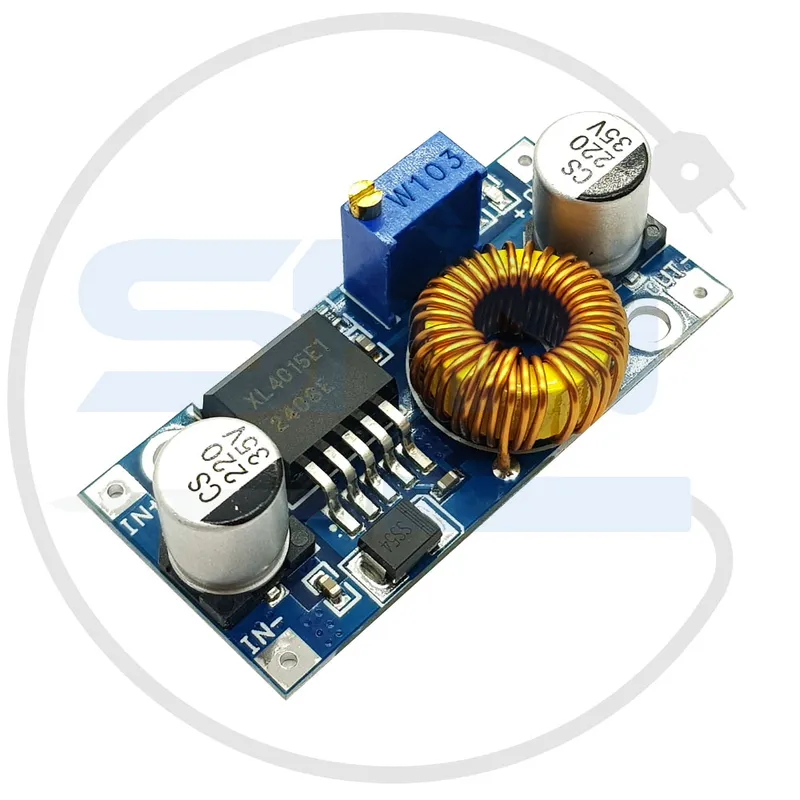

ماژول کاهنده ولتاژ XL4015 با جریان 5 آمپر

XL4015 DC-DC Step Down Buck Converter Module

معرفی محصول

ماژول کاهنده ولتاژ XL4015 یک مبدل DC به DC سوئیچینگ از نوع باک (Buck Converter) است که برای کاهش ولتاژ DC ورودی به ولتاژ پایین‌تر و ثابت استفاده می‌شود. این ماژول بر پایه‌ی آی‌سی قدرتمند XL4015 طراحی شده و قادر به ارائه حداکثر جریان خروجی 5 آمپر است. ویژگی‌های فنی پیشرفته، راندمان بالا و تحمل جریان زیاد، این ماژول را به گزینه‌ای ایده‌آل برای تأمین برق دستگاه‌ها و پروژه‌های با توان بالا تبدیل کرده است.

مشخصات فنی

• آی‌سی اصلی: XL4015
• ولتاژ ورودی: 4 تا 38 ولت DC
• ولتاژ خروجی قابل تنظیم: 1.25 تا 36 ولت DC
• حداکثر جریان خروجی: 5 آمپر (با خنک‌سازی مناسب - توصیه تا 4 آمپر برای کار پیوسته)
• حداکثر توان خروجی: حدود 75 وات
• فرکانس سوئیچینگ: 180 کیلوهرتز
• راندمان تبدیل: تا 96%
• پتانسیومتر چند دور برای تنظیم دقیق ولتاژ خروجی
• محافظت در برابر دمای بالا و جریان اضافی
• دارای هیت‌سینک بزرگ جهت دفع حرارت بهتر
• ابعاد ماژول: حدود 54 × 23 × 14 میلی‌متر
• قابلیتی چون چراغ LED به منظورنشان وضعیت ماژول
• Ripple پایین جهت تغذیه بارهای حساس

ویژگی‌ها

• امکان تنظیم ولتاژ خروجی به صورت دقیق با استفاده از پتانسیومتر
• قابلیت تامین جریان بالا تا 5A برای تجهیزات پرمصرف
• راندمان بسیار بالا و اتلاف حرارت کم (در صورت تهویه مناسب)
• اندازه کاربردی محصول موجب نصب راحت روی انواع برد و جعبه می شود
• محافظت خودکار در برابر دمای بالا، اتصال کوتاه و جریان بیش از حد
• پایداری خروجی حتی در تغییرات ولتاژ ورودی

کاربردها

• تأمین ولتاژ مورد نیاز ماژول‌ها و بردهای الکترونیکی با جریان بالا
• تغذیه موتورهای DC، رله‌های قدرتی و پمپ‌ها
• پروژه‌های DIY پرمصرف و سیستم‌های روشنایی LED
• تبدیل ولتاژ بالاتر (مثلاً 24V، 36V یا 12V) به ولتاژهای پایین‌تر (مثلاً 5V یا 9V)
• قابلیت استفاده در منابع تغذیه آزمایشگاهی و صنعتی را دارد
• پروژه‌های رباتیک یا کنترلرهای الکترونیک خودرو

مزایا

• قابلیت جریان‌دهی بالا (تا 5 آمپر) برای تغذیه بارهای سنگین
• تنظیم ولتاژ خروجی از 1.25 تا 36 ولت متناسب با نیاز پروژه
• راندمان بسیار بالا و مصرف بهینه انرژی نسبت به رگولاتورهای خطی
• دارای محافظت‌های داخلی جهت ایمنی و طول عمر بیشتر
• سازگاری با بیشتر ولتاژهای ورودی و خروجی را دارد

محدودیت‌ها

• احتیاج است که در بارهای جریان بالای 4 آمپرحتماً هیت‌سینک و تهویه خوب به کار گرفته شود
• امکان کاهش ولتاژ؛ افزایش ولتاژ (بوست) ندارد
• ورودی و خروجی فقط DC؛ با ولتاژ و جریان AC سازگار نیست
• تنظیم پتانسیومتر نیاز به دقت دارد (بهترین کار، تست خروجی با مولتی‌متر است)
• در حالات اتصال کوتاه ممتد یا چیدمان اشتباه قطبیت امکان آسیب وجود دارد

نحوه استفاده

1. اتصال ورودی: ولتاژ DC (مثلاً 12، 24 یا 36 ولت) را به ترمینال IN+ و IN- وصل کنید.
2. تنظیم خروجی: با چرخاندن پتانسیومتر، ولتاژ خروجی دلخواه را تنظیم و توسط مولتی‌متر کنترل نمایید.
3. اتصال خروجی: مصرف‌کننده یا دستگاه را به ترمینال OUT+ و OUT- متصل کنید.
4. نیازمند است که در جریان های بالا حتما دفع حرارت ماژول را به وسیله هیت‌سینک انجام دهید.

نکات ایمنی

• همیشه ولتاژ و جریان مجاز ورودی و خروجی را رعایت کنید (تا سقف درج شده روی ماژول).
• قبل از اتصال به مدارهای حساس، خروجی را با مولتی‌متر چک کنید تا از آسیب قطعات جلوگیری شود.
• قطبیت صحیح ورودی و خروجی رعایت شود، برعکس زدن باعث خرابی ماژول می‌شود.
• لازم به ذکراست که در بارهای سنگین و دائمی،باید دفع حرارت مناسب انجام شود.

جمع‌بندی

ماژول کاهنده ولتاژ XL4015 با حداکثر جریان 5 آمپر انتخابی مناسب و قابل اعتماد برای پروژه‌های نیازمند جریان و توان بالا است. این ماژول با راندمان بالا، تنظیم آسان و امکانات محافظتی، راهکار ایده‌آلی برای تغذیه انواع تجهیزات صنعتی، آزمایشگاهی و DIY محسوب می‌شود.
