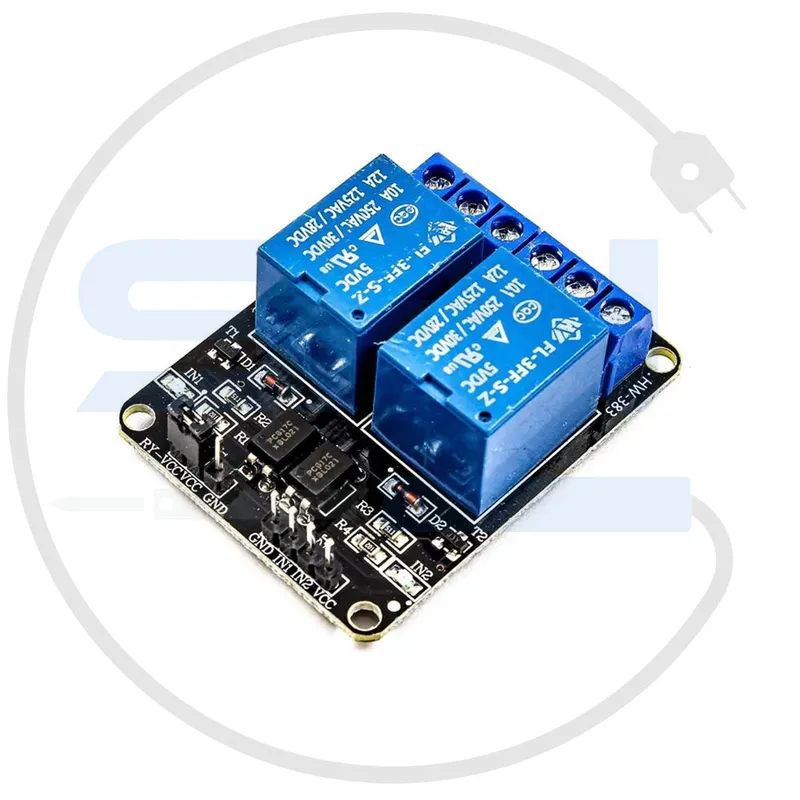

ماژول رله 5 ولت دو کاناله | 2 Channel 5V Relay Module

معرفی محصول

ماژول رله 5 ولت دو کاناله یک برد آماده برای کنترل همزمان دو وسیله برقی با ولتاژ و جریان بالا به کمک سیگنال میکروکنترلرهایی مثل آردوینو، ESP8266/ESP32، STM32، رزبری‌پای و … است. این ماژول  برای کاردهی به ولتاژ تغذیه 5 ولت نیازدارد و می‌تواند بارهای AC و DC را به خوبی کنترل کند. ایزولاسیون اپتوکوپلری بین مدار فرمان و رله‌ها، امنیت بالاتر و حفاظت قطعات الکترونیکی را تضمین می‌کند.

مشخصات فنی

• تعداد کانال: دو عدد رله مستقل
• ولتاژ عملکرد (تغذیه): 5 ولت DC
• نوع رله: SPDT (دارای کنتاکت‌های NO – NC – COM برای هر رله)
• حداکثر ولتاژ سوئیچینگ: 250 ولت AC یا 30 ولت DC
• حداکثر جریان هر کانال: 10 آمپر
• اپتوکوپلر (Optocoupler): دارد (ایزولاسیون کامل مدار فرمان و قدرت)
• جریان تحریک: تقریباً 15-20 میلی‌آمپر برای هر رله
• خروجی‌های سوییچ: ترمینال پیچ (Screw Terminal) برای هر رله
• نشانگر LED: برای نمایش وضعیت فعال/غیرفعال بودن هر رله
• سازگاری فرمان: دستورات HIGH یا LOW منطقی (TTL Compatible)
• ابعاد ماژول: حدود 50 × 40 × 20 میلی‌متر

ویژگی‌ها

• مناسب برای کنترل همزمان دو دستگاه یا وسیله برقی
• ایمنی بالا به دلیل ایزولاسیون اپتوکوپلر
• قابلیت همخوانی ومطابقت داشتن با انواع میکروکنترلرها را دارد
• دارای LED وضعیت برای هر کانال جهت نمایش عملکرد
• ترمینال پیچ جهت اتصال آسان و سریع سیم بار
• قابلیت نصب در تابلوها، بردهای پروژه و باکس ابزار

کاربردها

• کنترل روشن/خاموش کردن چراغ‌ها، پنکه، پمپ، موتور و لوازم برقی
• پروژه‌های اتوماسیون خانگی و صنعتی
• کنترل از راه دور تجهیزات توسط آردوینو یا دیگر میکروکنترلرها
• سیستم‌های آبیاری هوشمند، قفل‌های الکترونیکی، خانه هوشمند
• در مراکز آموزشی وبرای پروژه‌های آموزشی و پژوهشی در حوزه برق و الکترونیک کاربرد گسترده ای دارد

مزایا

• نصب راحت و بدون مشکل که در کمترین زمان انجام می شود را دارد
• امنیت بیشتر با قطع ارتباط الکتریکی بین سیستم فرمان و بار
• مقرون‌به‌صرفه برای پروژه‌های کنترل توان پایین و متوسط
• ابعاد جمع‌وجور و مناسب نصب در فضاهای محدود
• قابلیت استفاده با تغذیه رایج 5 ولت سیستم‌های دیجیتال

محدودیت‌ها

• مناسب برای بارهای تا 10 آمپر به ازای هر کانال؛ قدرت بیشتر نیازمند رله‌های بزرگ‌تر است
• عدم حفاظت داخلی در برابر ولتاژ برگشتی – برای بارهای القایی پیشنهاد می‌شود دیود هرزگرد اضافی نصب شود
• امکان کاردهی برای بارهای جریان و ولتاژ خیلی بالا را ندارد

نحوه استفاده و نکات ایمنی

1. تغذیه 5 ولت را به پایه VCC و GND متصل کنید.
2. فرمان ورودی کنترل هر کانال (IN1 و IN2) را به خروجی دیجیتال میکروکنترلر وصل کنید.
3. تجهیزات را با استفاده از ترمینال‌های NO، NC و COM به ماژول رله متصل نمایید.
4. در هنگام کار با بارهای AC (خصوصاً 220 ولت)، رعایت نکات ایمنی و استفاده از پوشش محافظ و تجهیزات حفاظتی الزامی است.
5. چک کردن دوباره سیم کشی بعد ازنصب  مهم است و مطمئن شوید اتصال کوتاه نباشد.

جمع‌بندی

ماژول رله 5 ولت دو کاناله یک راهکار فوق‌العاده ساده، ارزان و مطمئن برای کنترل دو دستگاه برقی با توان متوسط است. این ماژول مناسب پروژه‌های DIY، هوشمندسازی و اتوماسیون، کنترل تجهیزات خانگی و صنعتی می‌باشد و با ایمنی و سازگاری گسترده با میکروکنترلرها، انتخابی مطمئن برای مبتدیان و حرفه‌ای‌ها است.
