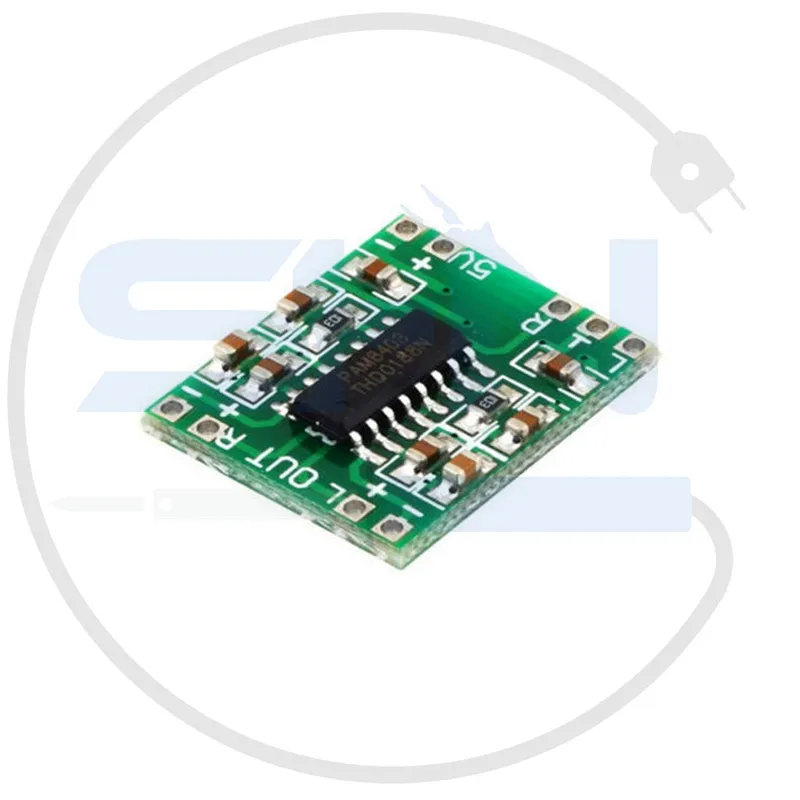

ماژول آمپلی فایر 2x3W کلاس D با تراشه PAM8403

PAM8403 2x3W Class D Audio Amplifier Module

معرفی محصول

ماژول آمپلی فایر PAM8403  از تقویت‌کننده های صوتی کلاس D دو کاناله میباشد که در اندازه وحجم بسیار کوچک تری ساخت و عرضه می شود.. این ماژول امکان راه‌اندازی و تقویت صدای استریو تا سقف 2×3 وات را با کیفیت صدای بالا و راندمان انرژی فوق‌العاده فراهم می‌کند. استفاده از تراشه‌ی محبوب PAM8403 باعث شده این ماژول با ولتاژ پایین (USB یا باتری لیتیوم)، بدون نویز و هدررفت انرژی، گزینه‌ای بی‌رقیب برای پروژه‌های صوتی قابل حمل، اسپیکرهای DIY، گجت‌های الکترونیکی و تقویت‌کننده هدفون باشد.

مشخصات فنی

• تراشه اصلی: PAM8403
• خروجی صوتی: استریو (2 کانال)
• توان خروجی: 3 وات برای هر کانال (در مقاومت 4 اهم و 5 ولت تغذیه)
• ولتاژ کاری: 2.5 تا 5.5 ولت DC (ایده‌آل برای USB 5V)
• فرمت صدا: استریو
• کلاس تقویت: Class-D (راندمان بالا، گرم نشدن)
• اعوجاج (THD+N): کمتر از 0.1%
• مقاومت پیشنهادی بلندگو: 4 تا 8 اهم
• ابعاد ماژول: حدود 22 × 18 میلی‌متر
• جریان مصرفی: پایین، بسیار بهینه
• ورودی صدا: پایه‌های چپ (L)، راست ® و زمین (GND)
• خروجی صدا: دو پایه برای هر بلندگو (L+/L- و R+/R-)
• فاقد نویز در حالت انتظار (Pop Noise Free)
• برد بالا در حذف نویز و اعوجاج الکترونیکی

ویژگی‌ها

• حجم کوچک و نصب آسان در انواع باکس‌های اسپیکر و مدارهای صوتی
• راندمان بسیار بالا (تا 90٪) و تولید گرمای کم، نیاز به هیت‌سینک ندارد
• بدون نویز پاپ و صدای اضافی حتی در خاموش/روشن کردن
• بامصرف کم انرژی قابلیت کاربرد برای پروژه‌های قابل‌حمل با باتری را دارد
• سازگار با اکثر منابع تغذیه 5 ولت، مانند USB یا ماژول‌های پاوربانک
• راه‌اندازی ساده، بدون نیاز به برنامه‌نویسی یا تنظیم خاص
• تولید صدای شفاف و قدرت کافی برای بلندگوهای رومیزی و پرتابل کوچک
• پشتیبانی از ورودی و خروجی مستقیم با سیم‌های دوبل یا فلت

کاربردها

• در جهت ساخت اسپیکر بلوتوثی و پرتابل با کیفیت خوب استفاده می شود
• تقویت صدای انواع پلیر، کامپیوتر، موبایل و ابزارهای DIY
• جایگزینی آمپلی‌فایر معیوب در پخش ماشین یا سیستم صوتی خانگی
• پروژه‌های دانشجویی، آموزشی و ساخت وسایل صوتی قابل‌حمل
• استفاده در اسباب‌بازی‌های هوشمند صوتی، رباتیک و پروژه‌های آردوینو
• افزایش صدای هدفون‌های سیمی در صورت نیاز به توان بیشتر (توصیه به کار با هدفون‌های با امپدانس بالا)

مزایا

• هزینه بسیار مناسب واقتصادی محصول
• بدون نیاز به هیت‌سینک یا مدار حفاظتی اضافی
• کیفیت و شفافیت صدای فوق‌العاده نسبت به ابعاد و قیمت
• مصرف بسیار پایین و عمر طولانی باتری در مدارات پرتابل
• راه‌اندازی فوری و سازگاری با منابع تغذیه رایج
• پیشنهادشده برای اسپیکرهای دستی، گجت‌های صوتی قابل حمل و پروژه‌های DIY

محدودیت‌ها

• توان کم (حداکثر 3W برای هر کانال)، مناسب اسپیکرهای کوچک یا باکس‌های پرتابل
• برای بلندگوهای با امپدانس بالای 8 اهم یا سیستم‌های صوتی بزرگ قدرت کافی ندارد
• در صورت استفاده از منابع تغذیه نویزدار (مثل برخی پاوربانک‌ها) دقت در فیلتراسیون پیشنهاد می‌شود
• فاقد ولوم داخلی (برخی مدل‌ها ولوم دارند، لطفاً هنگام خرید به توضیحات دقت کنید)
• این محصول محافظ شارژر یا باتری داخلی ندارد وتنهابا برق 5V اتصال برقرار می شود

نحوه استفاده

1. تغذیه ماژول: پایه‌های +V و GND را به منبع 5 ولت (USB یا باتری لیتیوم) وصل کنید.
2. ورودی صدا: سیگنال صوتی استریو (L/R/GND) را به ورودی ماژول وصل کنید (از پلیر، بلوتوث یا کامپیوتر).
3. خروجی اسپیکر: بلندگوهای خود را (4 یا 8 اهم) به پایه‌های خروجی L+/L- و R+/R- وصل نمایید.
4. در صورت نیاز برای کنترل صدا، ولوم اکسترنال (پتانسیومتر) بین ورودی صدا و ماژول اضافه کنید.
5. با متصل شدن، ماژول آماده پخش می شود که نیازی نیست که بصورت خاص تنظیم شود.

نکات ایمنی

• هرگز ولتاژ بیش از 5.5V اعمال نکنید؛ خطر آسیب به تراشه وجود دارد.
• در صورت وجود نویز روی پاور، از خازن صافی روی ریل تغذیه استفاده کنید (مثلاً 470-1000 میکروفاراد)
• بلندگو را با توجه به امپدانس (4 یا 8 اهم) و توان مجاز انتخاب کنید تا دچار سوختگی نشود.
• مهم است که برای حفظ ایمنی قبل از اتصال یا جداکردن سیم ها، حتماً تغذیه قطع شود.
• برای پروژه‌های پرتابل، از باتری همراه با مدار حفاظت استفاده نمایید.

جمع‌بندی

ماژول آمپلی‌فایر 2x3W PAM8403 انتخابی عالی برای پروژه‌های تقویت صدای استریو با منبع تغذیه پایین و ابعاد کوچک است. نصب آسان، قیمت مقرون‌به‌صرفه، کیفیت صدا و راندمان بالا این ماژول را برای پروژه‌های DIY صوتی، اسپیکرهای بلوتوثی خانگی و انواع گجت‌ها، به گزینه‌ای ایده‌آل تبدیل کرده است.
