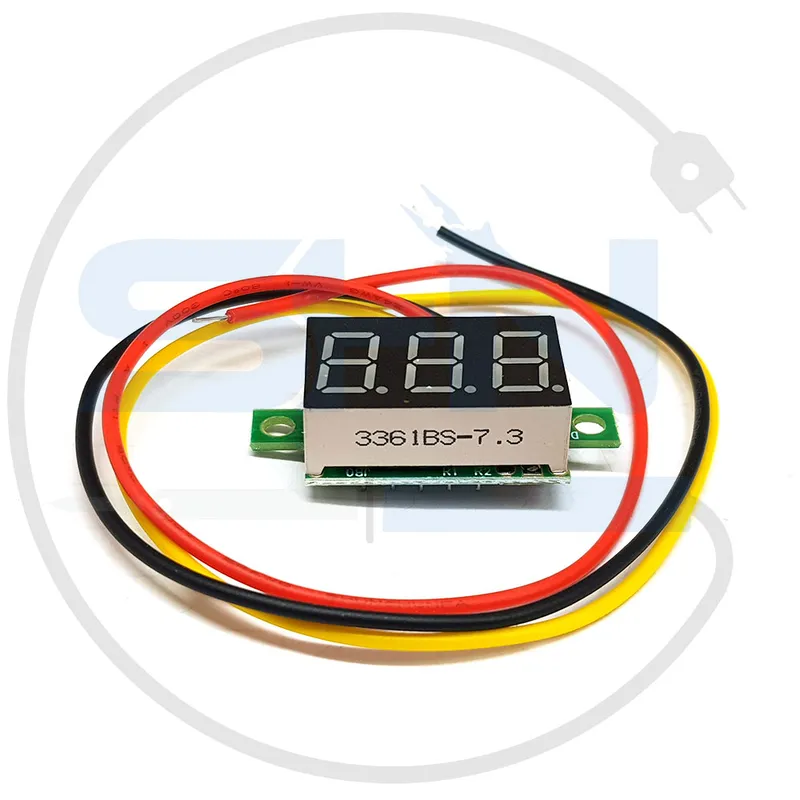

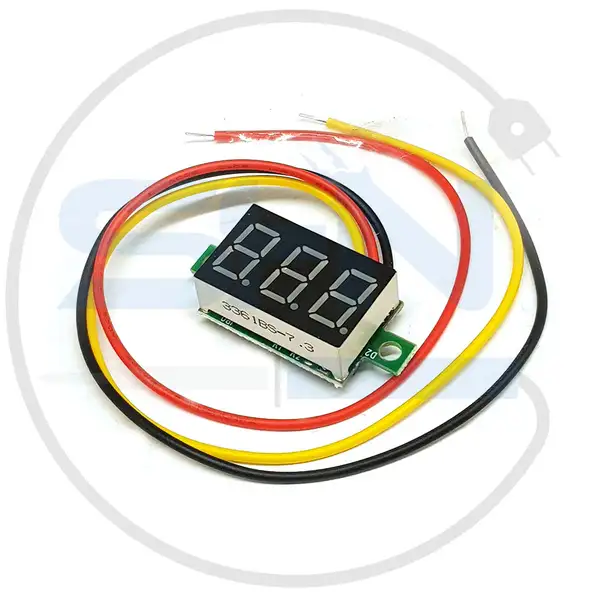

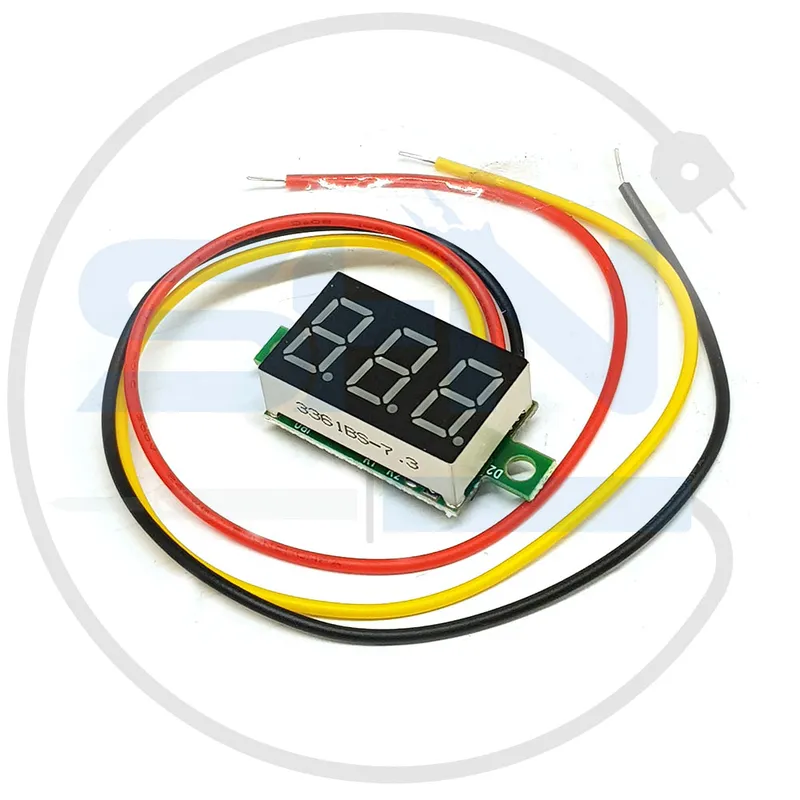

ولت متر پنلی دیجیتال 0.36 اینچ قرمز سه سیم

0.36 inch Red Digital Voltmeter Module Three Wires

معرفی محصول

ولت متر پنلی سایز 0.36 اینچ قرمز سه سیم، یکی از پرکاربردترین و محبوب‌ترین ماژول‌های دیجیتال برای سنجش ولتاژ DC است که با نمایشگر LED قرمز رنگ و ابعاد کوچک خود، مناسب برای انواع پنل‌ها و پروژه‌های الکترونیکی می‌باشد. این ولت متر طراحی سه ‌سیم دارد که دقت بیشتری در اندازه‌گیری ولتاژ فراهم می‌کند و می‌تواند همزمان از یک منبع تغذیه جداگانه برای ماژول بهره ببرد. امکانات خوب محصول چون راحتی نصب، قابل خواندن بودن مقادیر، وقیمت خوب ومناسب موجب شده تااین مدل یک انتخاب عالی برای مانیتورینگ ولتاژ درباتری ها، منابع تغذیه ،تابلو‌های برق و سایر کاربردها باشد.

مشخصات فنی

• ابعاد نمایشگر: 0.36 اینچ (رقم بزرگ و خوانا، حدود 8 تا 9 میلی‌متر)
• نوع نمایشگر: LED رنگ قرمز

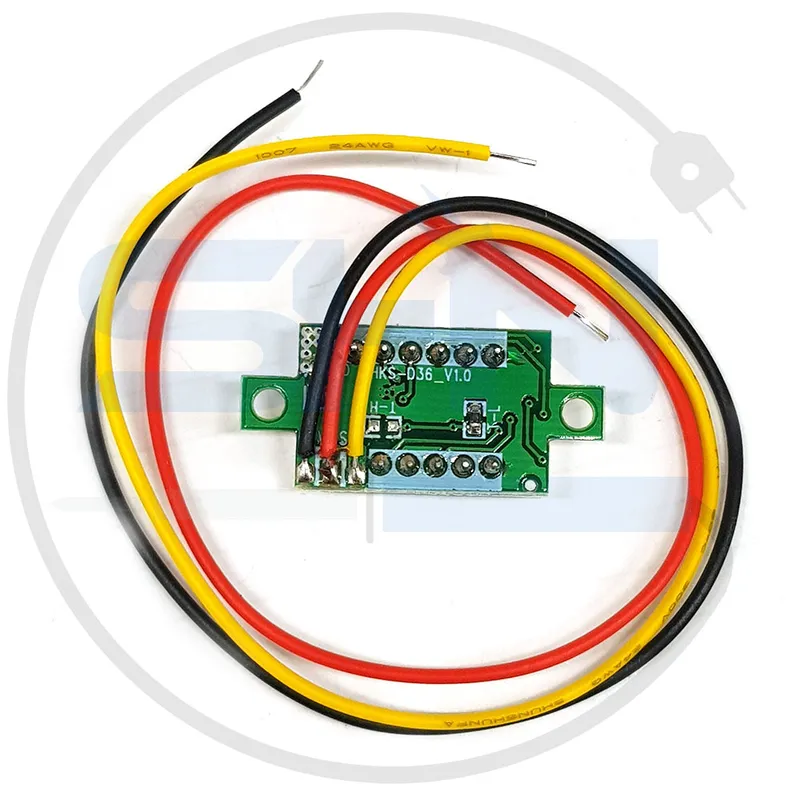

• تعداد سیم: سه سیم (تغذیه مثبت/تغذیه منفی/ورودی ولتاژ اندازه‌گیری)
• ولتاژ تغذیه: 4.5 تا 30 ولت DC (بسته به مدل، معمولاً 5-28 ولت)
• رنج اندازه‌گیری: 0 تا 100 ولت DC (بسته به مدل، بعضی نمونه‌ها تا 30 یا 50 ولت)
• دقت اندازه‌گیری: معمولاً ±1 درصد
• جریان مصرفی: بسیار پایین (حدود 20 میلی‌آمپر)
• سیم‌ها: قرمز (تغذیه+)، سیاه (زمین-)، زرد/سفید (ورودی ولتاژ)
• قابلیت نصب: داخل پنل یا با چسباندن روی تابلو یا تجهیزات

ویژگی‌ها

• خوانایی بالا به دلیل LED قرمز درخشان
• طراحی جمع‌وجور و مناسب برای فضاهای کوچک
• سه سیمه: تفکیک تغذیه ماژول از ولتاژ اندازه‌گیری (برای دقت بیشتر)
• با وجود سه سیم راحتی در نصب را فراهم میکند
• مصرف برق بسیار کم و عمر طولانی
• ریلایبلتی بالا در سنجش ولتاژهای DC

کاربردها

• مانیتورینگ ولتاژ باتری‌ها در خودرو، موتورسیکلت، یوپی‌اس، تجهیزات خورشیدی
• تابلو برق، منابع تغذیه آزمایشگاهی، شارژرها و اینورترهای DC
• پروژه‌های DIY و کنترل مدارات الکترونیکی
• قابلیت مشاهده  ولتاژ ورودی یا خروجی در پروژه‌های صنعتی و نیمه‌صنعتی وجود دارد
• ابزار دقیق، پاوربانک و سیستم‌های برق اضطراری

مزایا

•  راحتی در نصب واستفاده
• عدم تاثیرگذاری ولتاژ منبع تغذیه روی دقت سنجش
• مناسب برای محیط‌های کم‌نور یا تاریک بخاطر LED پرنور
• قیمت اقتصادی و مقرون‌به‌صرفه
• ابعاد کوچک و مناسب برای انواع پنل و تجهیزات جمع‌وجور

محدودیت‌ها

• قابلیت نمایش فقط ولتاژ DC (ولتاژ متناوب/AC پشتیبانی نمی‌شود)
• عدم وجود قابلیت اندازه‌گیری جریان یا دیگر پارامترها
• رنج ولتاژ اندازه‌گیری محدود به مدل (اغلب تا 30 یا 100 ولت)
• اگر محیط استفاده از آن دارای نویز قوی و صنعتی باشد لازم به محافظت در برابر نویز هست

نحوه استفاده

1. اتصال سیم قرمز به منبع تغذیه مثبت (مثلاً 5 یا 12 ولت)
2. اتصال سیم سیاه به زمین (GND)
3. اتصال سیم زرد یا سفید (سوم) به نقطه ولتاژی که قصد اندازه‌گیری دارید
4. حتماً از تجاوز ولتاژ ورودی به ورودی ولت متر بالاتر از رنج اعلامی خودداری شود
5.  محصول در کمترین زمان بعداز اتصال صحیح، امکان مشاهده ولتاژ را فراهم میکند

نکات ایمنی

• هیچگاه ماژول را به برق AC یا بالاتر از رنج کاری متصل نکنید
• در صورت نیاز به اندازه‌گیری ولتاژ بالاتر، از تقسیم مقاومت (ولت‌دیوایدر) با احتیاط استفاده کنید
• در محیط‌هایی با نویز زیاد از سیم شیلددار یا کابل کوتاه‌تر استفاده نمایید
• مراقب باشید که ولتاژ بصورت برعکس متصل نشود که منجر به آسیب نشود.

جمع‌بندی

ولت متر پنلی دیجیتال 0.36 اینچ قرمز سه سیم یکی از بهترین گزینه‌ها برای مانیتورینگ ساده و دقیق ولتاژ DC در هر نوع پروژه و تجهیزاتی است که به نمایشگر دائم و قابل اعتماد نیاز دارند. کیفیت مناسب، نصب سریع و قابلیت کار در اکثر شرایط محیطی، این ولت متر را به انتخاب اول بسیاری از مهندسان و تکنسین‌ها بدل کرده است.

هم اکنون میتوانید این محصول را با تضمین اصالت وبهترین قیمت، از فروشگاه آنلاین شادمهر الکترونیک تهیه نمایید.
