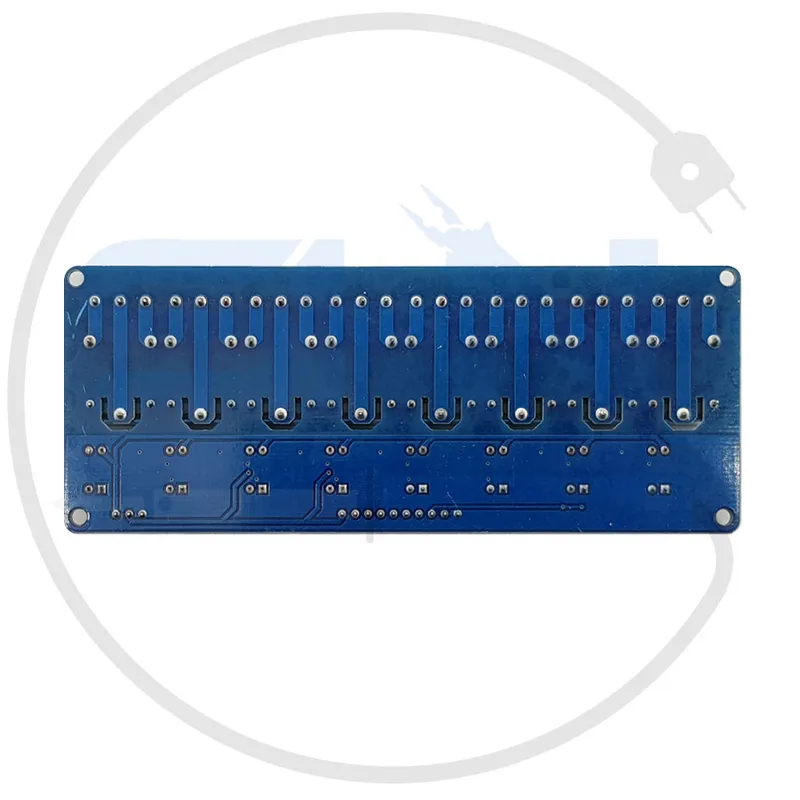

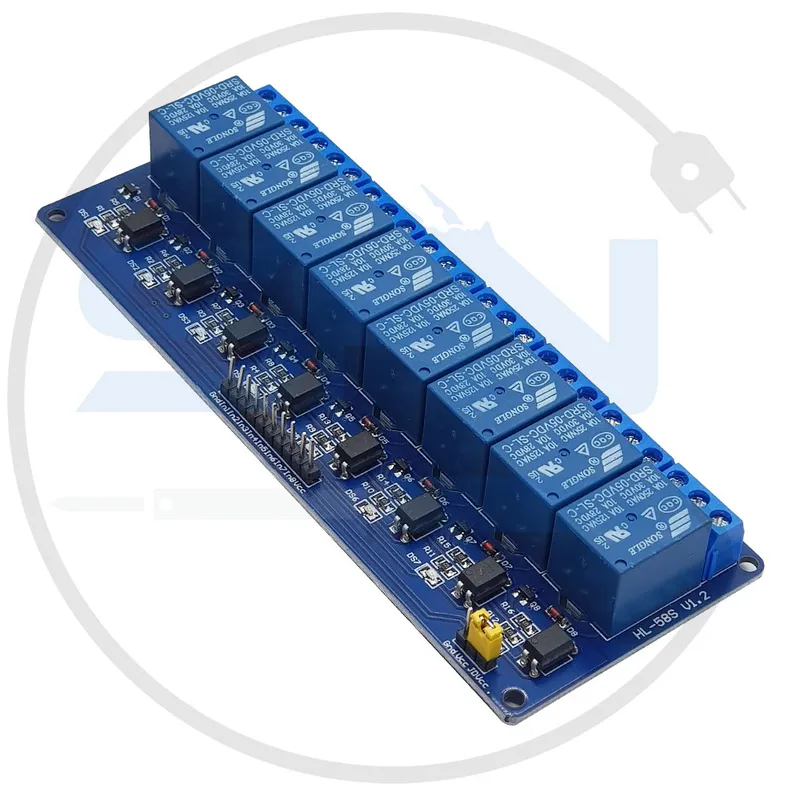

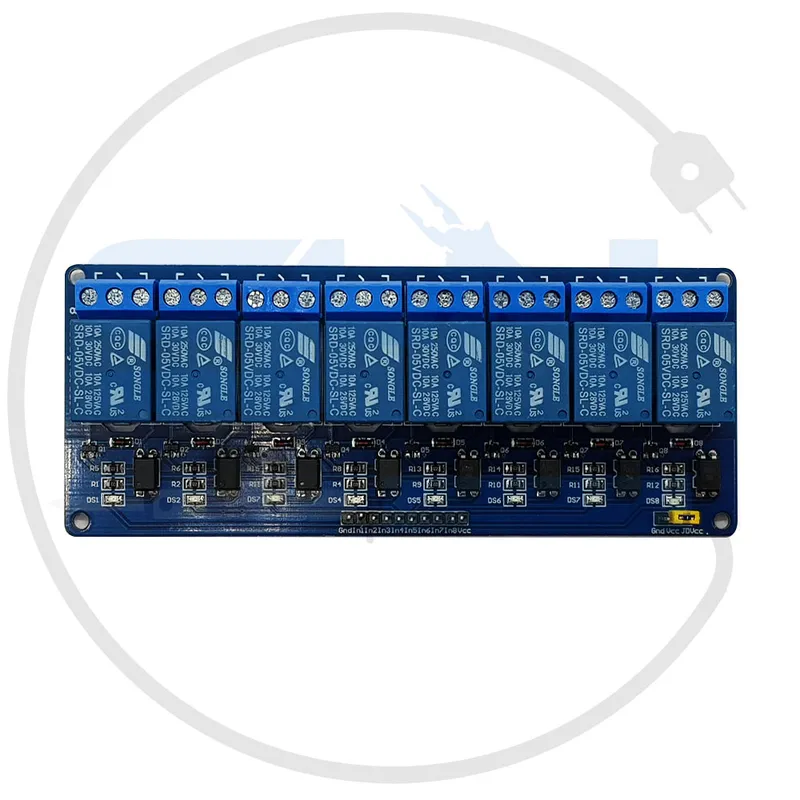

ماژول رله 5 ولت 8 کاناله | Eight Channel 5V Relay Module

معرفی محصول

ماژول رله 5 ولت 8 کاناله یک مدار آماده برای کنترل همزمان 8 دستگاه با ولتاژ و جریان بالا توسط میکروکنترلرها (مثل آردوینو، ESP، رزبری‌پای و…) است. این ماژول مناسب پروژه‌های اتوماسیون خانگی، کنترل صنعتی، هوشمندسازی ساختمان، مدیریت روشنایی، موتورهای AC/DC و تجهیزات پرمصرف می‌باشد.قابلیت خوب این ماژول برخورداری از ایزولاسیون نوری (Optocoupler)، ترمینال پیچ و چراغ نشانگر LED که نشان دهنده وضعیت برای هر کانال است.

مشخصات فنی

• ولتاژ تحریک (تغذیه): 5 ولت DC
• تعداد کانال: 8 عدد رله مستقل (8CH)
• نوع رله: SPDT (یک کنتاکت معمولاً باز و یک کنتاکت معمولاً بسته)
• حداکثر ولتاژ خروجی رله: 250 ولت AC یا 30 ولت DC
• حداکثر جریان هر رله: 10 آمپر
• ایزوله اپتوکوپلری (Optocoupler): دارد، برای حفاظت مدار
• جریان مصرفی: حدود 15-20 میلی‌آمپر برای هر رله فعال
• ورودی فرمان کنترل: سیگنال دیجیتال 0 و 1 منطقی (TTL Compatible – سازگار با میکروکنترلر)
• نشانگر LED: برای هر کانال جهت نمایش وضعیت رله
• محل اتصال بار: ترمینال پیچ با چیدمان COM, NO, NC برای هر رله
• ابعاد ماژول: تقریبی 13 × 7 × 2 سانتی‌متر
• پشتیبانی از فعال‌سازی LOW یا HIGH (بسته به مد ماژول)

ویژگی‌ها

• قابلیت کنترل همزمان 8 وسیله با ایزولاسیون کامل
• ایمنی بالا به دلیل جداسازی اپتوکوپلر، محافظت مدار فرمان از ولتاژ و جریان بالا
• سازگاری با انواع میکروکنترلر (آردوینو، STM، ESP8266/32، رزبری‌پای و…)
• دارای LED وضعیت برای نمایش عملکرد هر کانال
• بدون مشکل میتوان آن را روی برد پروژه یا تابلو برق نصب کرد
• ترمینال‌های پیچ برای اتصال سریع و مطمئن سیم

کاربردها

• پروژه‌های خانه هوشمند (کنترل روشنایی، پریزها، سیستم تهویه و…)
• کنترل موتورهای AC و DC کوچک
• اتوماسیون صنعتی و کنترل تجهیزات خط تولید
• سیستم‌های آبیاری هوشمند
• کنترل ریموت دستگاه‌ها با آردوینو و میکروکنترلرها
• پروژه‌های پژوهشی و آموزشی مرتبط با مهندسی برق و الکترونیک

مزایا

• جداکنندگی بین مدار فرمان و بار (حفاظت از میکروکنترلر)
• صرفه‌جویی در فضا به دلیل یکپارچه بودن 8 رله در یک ماژول
• نصب، راه‌اندازی و سیم‌بندی آسان
• جوابگویی در کمترین زمان ومورد اطمینان ودقیق
• امکان کنترل دستی و اتوماتیک تجهیزات

محدودیت‌ها

• نیاز به منبع تغذیه مناسب 5 ولت با جریان مکفی مخصوصاً اگر چند رله همزمان فعال شوند
• عدم مناسب بودن برای بارهای با جریان بالاتر از 10 آمپر در هر کانال
• اگر استفاده از محصول نادرست یا سیم‌بندی غیراصولی باشد،ممکن است مدار دچار اشکال شود
• عدم حفاظت داخلی در برابر ولتاژ برگشتی؛ توصیه می‌شود تجهیزات حفاظت جانبی مثل دیود هرزگرد (برای بارهای سلفی) اضافه گردد

نحوه استفاده و نکات ایمنی

1. تأمین تغذیه 5 ولت مناسب برای ماژول
2. دستور فرمان (HIGH یا LOW): پین هر کانال را به خروجی دیجیتال میکروکنترلر وصل کنید.
3. سیم‌کشی بار: وسایل AC یا DC به ترمینال‌های NO (Normally Open)، NC (Normally Closed) و COM (Common) هر رله متصل شود.
4. نکته ایمنی: هنگام اتصال بارهای 220 ولت AC، حتماً نکات ایمنی برق رعایت گردد و افراد مجرب سیم‌کشی را انجام دهند.
5. سعی شود که بانقاط ولتاژ بالا برخوردی نداشته باشد وحتما ازقاب محافظ استفاده شود.

جمع‌بندی

ماژول رله 5 ولت هشت کاناله خریدی بدون شک ومطمئن برای انجام پروژه‌های حرفه‌ای و نیمه‌حرفه‌ای کنترل وسایل برقی و اتوماسیون است. این ماژول با قابلیت اطمینان بالا، ایزوله بودن مدار فرمان و راحتی نصب، ابزاری کاربردی برای طراحان سیستم‌های هوشمند و کنترل اتوماتیک محسوب می‌شود.
