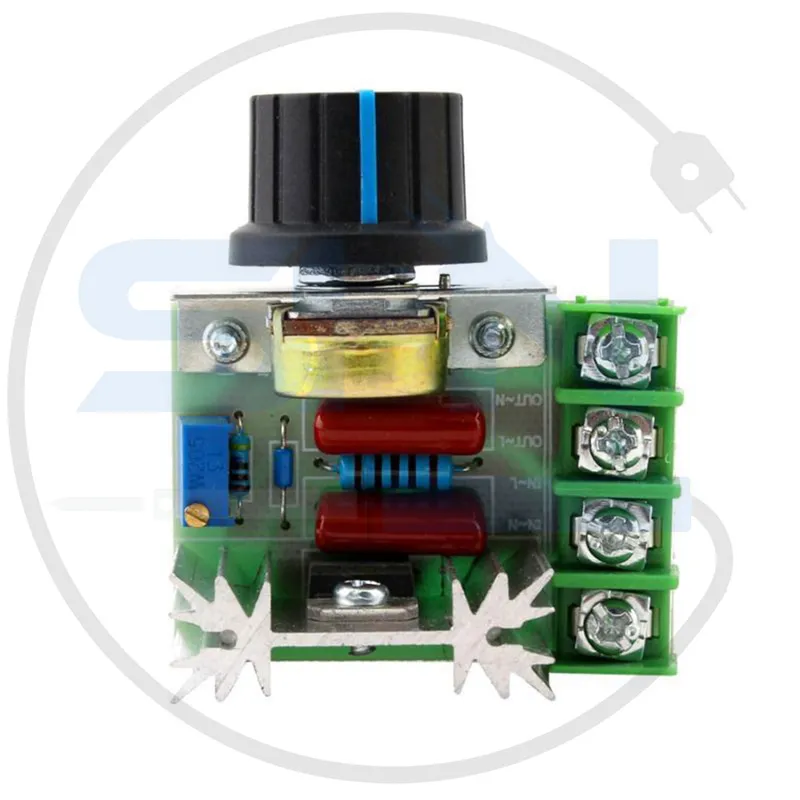

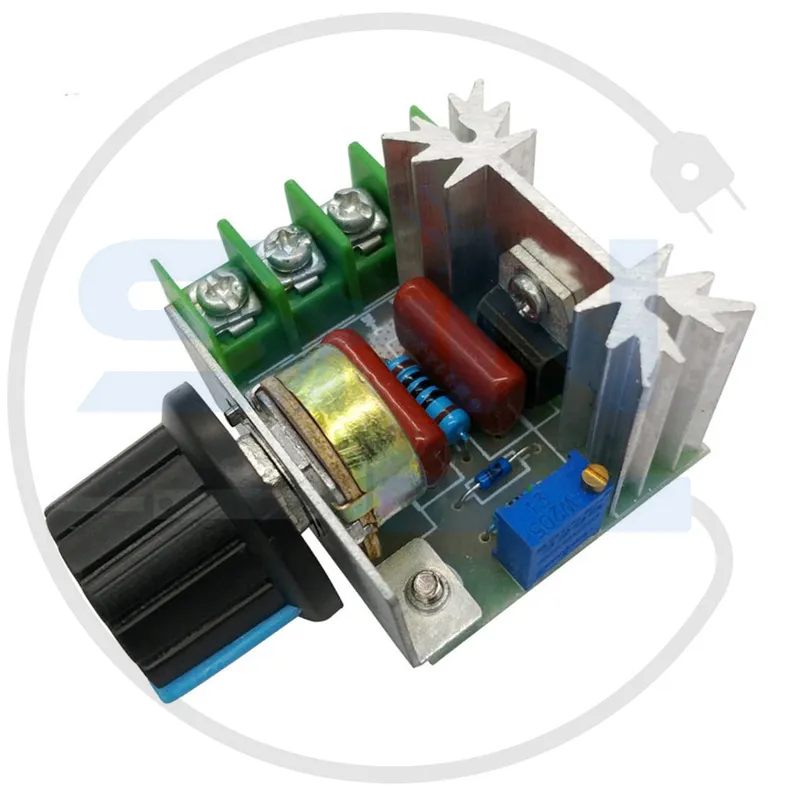

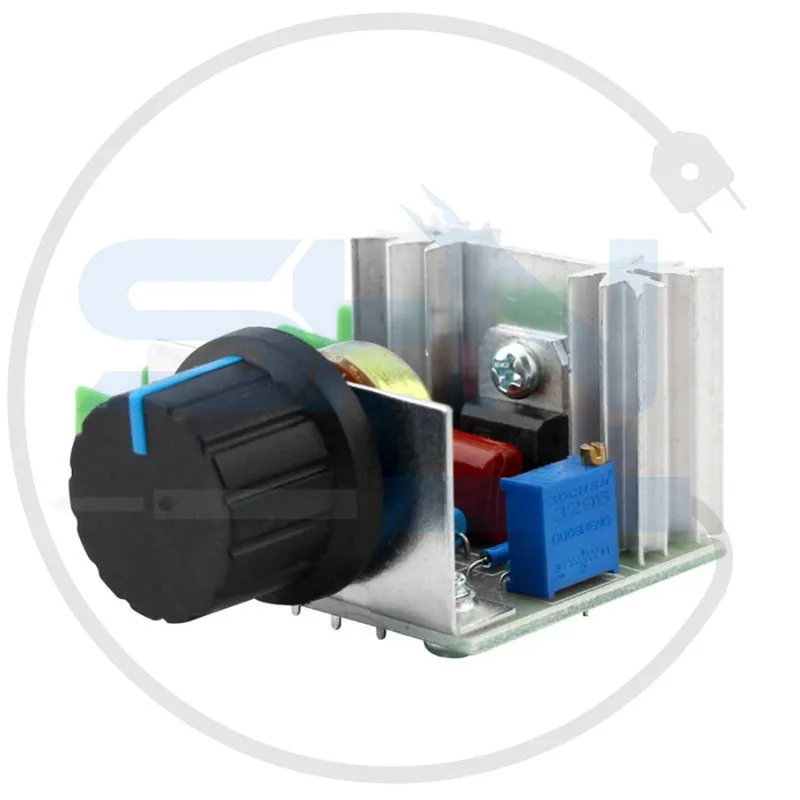

ماژول دیمر 2000W 220V

Dimmer 2000W 220V AC

معرفی محصول

ماژول دیمر 2000 وات 220 ولت یک مدار الکترونیکی کنترل توان است که جهت تنظیم شدت روشنایی لامپ‌های رشته‌ای، کنترل سرعت موتورهای یونیورسال، هیتر‌های برقی، هویه، المنت و دستگاه‌های دیگر با ورودی AC 220V کاربرد دارد. این دیمر با بهره‌گیری از تریاک و آی‌‌سی تنظیم فاز، امکان کنترل آسان توان مصرفی تجهیزات را فراهم کرده و قابلیت نصب در انواع پنل و جعبه برق را دارد. با قابلیت کنترل بار تا 2000 وات، انتخابی مناسب برای مصارف خانگی، کارگاهی و صنعتی است.

مشخصات فنی

• ولتاژ ورودی: 220 ولت AC (برق شهری)
• حداکثر توان قابل کنترل: 2000 وات
• جریان خروجی: تا 10 آمپر (بسته به کیفیت تریاک و دفع حرارت)
• نوع بار: مقاومتی (لامپ رشته‌ای، المنت، هیتر) و موتور یونیورسال
• مکانیزم کنترل: تنظیم زاویه فاز با پتانسیومتر
• تجهیزات حفاظتی: بعضی مدل‌ها دارای فیوز یا واریستور می‌باشند
• ابعاد ماژول: معمولاً حدود 5×6 سانتی‌متر (با توجه به مدل)
• پتانسیومتر جهت تنظیم میزان توان خروجی
• گزینه خوبی برای نصب روی پانل یا داخل جعبه برق است
• دارای ترمینال ورودی و خروجی برای سیم‌کشی آسان

ویژگی‌ها

• کنترل روان و خطی شدت نور، دما و سرعت با ولوم چرخشی
• توان بالا (تا 2000 وات خروجی)
• بدون امکاناتی چون مبدل یا رله خاص میتوان آن را نصب کرد
• قابل استفاده برای انواع لوازم برقی AC مقاومتی و موتورهای یونیورسال
• قابلیت استفاده در مدارات DIY، تجهیزات گرمایشی و ابزار کارگاهی
• قابلیت نصب در سیستم‌های اتوماسیون خانگی و صنعتی

کاربردها

• تنظیم روشنایی لامپ‌های رشته‌ای و هالوژنی
• کنترل سرعت هویه، هیتر و المنت برقی
• کنترل دور موتور پنکه سقفی، دمنده‌ها و فن‌های AC مناسب
• به خوبی میتوان به انرژی مصرفی تجهیزات کارگاهی دسترسی داشت ومدیریت کرد
• پروژه‌های ساخت دستگاه تنظیم نور، گرما یا سرعت

مزایا

• مقرون به صرفه بودن نسبت به کلیدهای دیجیتال و کنترل‌کننده‌های صنعتی
• سادگی نصب و راه‌اندازی
• قابلیت تحمل بار تا 2000 وات (با رعایت نکات فنی)
• در مدار کنترل از صرف شدن انرژی کمی برخوردار است
• قابل اضافه شدن به پروژه‌های هوشمندسازی خانگی

محدودیت‌ها

• عدم پشتیبانی از بارهای القایی خالص (مانند موتورهای AC سه‌فاز یا ترانسفورماتورها)
• امکان ایجاد نویز در برخی گیرنده‌های رادیویی و تجهیزات حساس
• قابل استفاده فقط برای بارهای مقاومتی، لامپ رشته‌ای، هالوژن و موتور یونیورسال
• نیازمند ابزاری چون تهویه یا هیت‌سینک مناسب به شرط توان بالا میباشد
• خطر برق‌گرفتگی به دلیل کار با برق 220V (رعایت نکات ایمنی الزامی است)

نحوه استفاده

1. قطع برق قبل از نصب را رعایت کنید.
2. اتصال سیم ورودی برق شهری (L و N) به پایانه ورودی دیمر
3. اتصال پایه‌های خروجی به دستگاه مصرف‌کننده (لامپ، المنت، موتور و…)
4. تثبیت ماژول در جعبه مناسب برای ایمنی و تهویه
5. تنظیم شدت نور یا سرعت با چرخاندن پتانسیومتر روی ماژول
6. چنانچه از بارهای بالا استفاده می شودلازم است هیت‌سینک بزرگ‌تری روی تریاک نصب کنید.

نکات ایمنی

• حتماً قبل از سیم‌کشی، برق را قطع کرده و نصب را با رعایت استاندارد برق انجام دهید
• در بارهای بالای 1000 وات به هیت‌سینک و گردش هوای کافی توجه فرمایید
• بهتراست برای حفظ محصول دور از مکان مرطوب ودسترسی کودکان باشد
• بیش از مقدار درج شده بار وصل نشود؛ تریاک یا برد آسیب می‌بیند
• در صورت امکان، از فیوز محافظ مناسب در مسیر برق استفاده کنید

جمع‌بندی

ماژول دیمر 2000W 220V ابزاری ساده، مقرون به صرفه و موثر برای کنترل روشنایی، دما و سرعت انواع تجهیزات الکتریکی مقاومتی و موتورهای یونیورسال است. نصب آسان، رنج توان بالا و تنظیم پله‌ای یا پیوسته، این ماژول را به گزینه‌ای کاربردی در منزل، کارگاه و پروژه‌های صنعتی سبک بدل کرده است.
