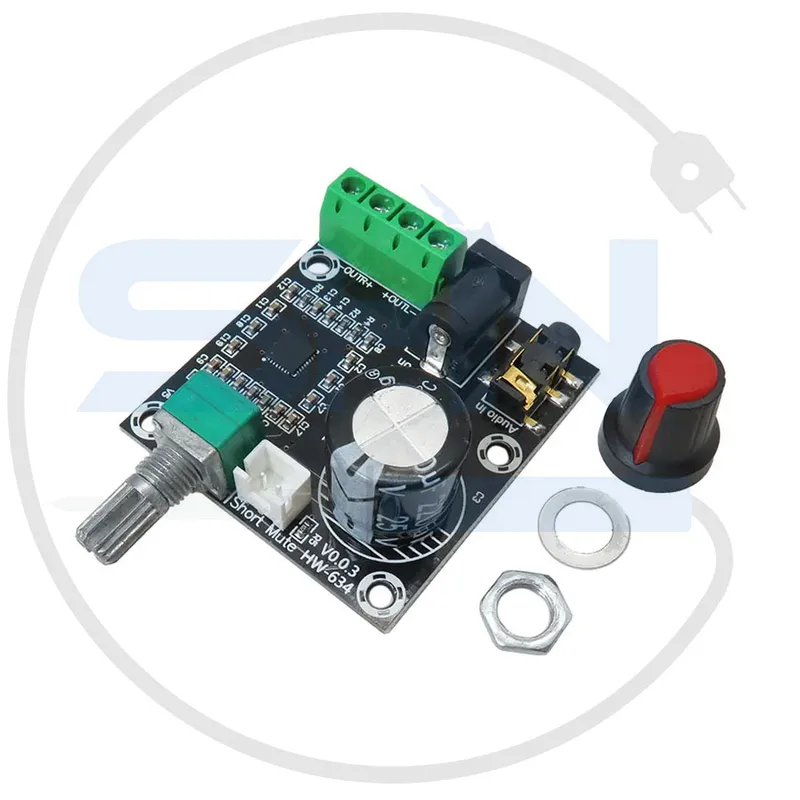

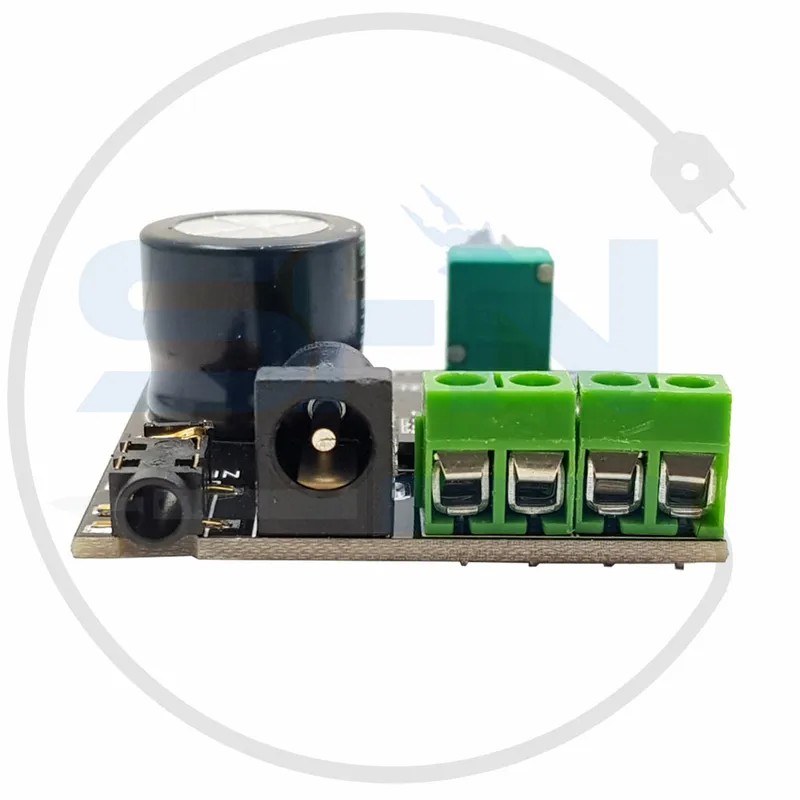

ماژول آمپلی فایر PAM8610 استریو 2x10W ولوم دار

PAM8610 2x10W Stereo Audio Amplifier Module with Volume Control

معرفی محصول

ماژول آمپلی فایر PAM8610 یک تقویت‌کننده صوتی استریو (دو کاناله) کلاس D با توان هر کانال 10 وات است که با ولوم کنترل سهولت استفاده و تنظیم سریع صدا را ممکن ساخته است. این ماژول به دلیل ابعاد کوچک، مصرف کم انرژی و خروجی صدای باکیفیت، برای پروژه‌های صوتی DIY، ساخت اسپیکر پرتابل و ارتقا سیستم صوتی لپ‌تاپ یا PC بسیار محبوب است. از قابلیت های کاربردی محصول که موجب شده برای مشتاقان به الکترونیک گزینه مناسبی باشد مواردی چون نصب بدون مشکل وبه سرعت و عدم نیاز به هیت‌سینک بزرگ میباشد.

مشخصات فنی

• تراشه اصلی: PAM8610
• توان خروجی: 2×10 وات واقعی در 8 اهم (در ولتاژ مناسب)
• نوع خروجی: استریو (چپ و راست)
• ولتاژ کاری: 7 تا 15 ولت DC (ایده‌آل 12 ولت)
• جریان کاری: حداقل 2 آمپر پیشنهاد می‌شود
• امپدانس بلندگو پیشنهادی: 4 تا 8 اهم
• دارای ولوم کنترل دیجیتال (پتانسیومتر چرخشی جداشونده)
• پاسخ فرکانسی: 20Hz تا 20kHz
• نسبت سیگنال به نویز (SNR): بیش از 85dB
• اعوجاج هارمونیک کلی (THD): کمتر از 0.1%
• بهره‌وری بالا (بیش از 90%) و گرمای تولیدی بسیار کم
• ابعاد ماژول: عموماً 3 × 5 سانتی‌متر
• فاقد نیاز به هیت‌سینک بزرگ
• دارای محافظ حرارتی و محافظ اضافه جریان داخلی

ویژگی‌ها

• توان خروجی استریو مناسب برای اسپیکرهای رومیزی یا پرتابل خانگی
• دارای ولوم کنترل جهت تنظیم آسان حجم صدا
• مصرف انرژی پایین به دلیل معماری کلاس D و بازدهی بالا
• اندازه استانداردو کوچک محصول که باعث راحتی نصب میشود
• صدای شفاف و نویز پایین
• بدون نیاز به خنک‌کننده بزرگ حتی در خروجی ماکزیمم
• دارای محافظ داخلی (Overcurrent & Overheat Protection)

کاربردها

• ساخت اسپیکر بلوتوث یا بلوتوث‌دار پرتابل
• ارتقاء سیستم صوتی تلویزیون، مانیتور یا PC و لپ‌تاپ
• پروژه‌های صوتی DIY دانش‌آموزی یا کارگاهی
• در باکس اسپیکرهای خودساخته خانگی میتوان از آن بهره برد
• سیستم‌های صوتی قابل حمل، اسباب‌بازی و پروژه‌های خلاقانه صوتی

مزایا

• کاردهی بسیار و مصرف برق مناسب و اقتصادی
• نصب بسیار ساده و قابلیت جابجایی آسان
• صدای قدرتمند، شفاف با نویز بسیار کم در مقایسه با ابعاد کوچک
• قیمت مناسب و مقرون به صرفه
• راه‌اندازی فوری با منبع تغذیه معمولی (آداپتور 12 ولت)
• ولوم کنترل داخلی جهت راحتی کاربر
• ایده‌آل برای کاربرانی که فضای محدود دارند

محدودیت‌ها

• توان خروجی محدود (10 وات برای هر کانال، مناسب برای اسپیکرهای کوچک تا متوسط)
• ورودی میکروفون مستقیم ندارد (در صورت نیاز به پیش‌آمپ نیاز خواهد بود)
• در سطوح صدای بسیار زیاد و بلندگوهای با امپدانس پایین (مثلاً 2 اهم)، احتمال اختلال یا آسیب
• فاقد خروجی ساب‌ووفر یا کانال سوم
• به منبع تغذیه DC پایدار و بدون نویز نیازمند است

نحوه استفاده

1. تغذیه: منبع تغذیه DC 7 الی 15 ولت (ترجیحاً 12 ولت و 2 آمپر) به ورودی برق ماژول (VCC و GND) متصل شود.
2. ورودی صدا: کابل AUX یا جک 3.5mm به ورودی صدا (L، R و GND) متصل گردد (از انواع پلیر، موبایل و…)
3. خروجی بلندگو: دو بلندگوی 4 یا 8 اهم به خروجی سمت چپ و راست وصل کنید.
4. ولوم کنترل: به کمک پتانسیومتر، حجم صدای خروجی را تنظیم نمایید.
5. پیشنهاد: لازم است برای کم تر شدن نویز،از کابل و منبع تغذیه دارای کیفیت وسالم استفاده شود.

نکات ایمنی

• ولتاژ از 15 ولت بالاتر نباشد
• ضروری است که در زمان اتصال تغذیه قطع باشد
• در صورت استفاده با باتری، محافظ ولتاژ پایین استفاده نمایید
• در صورت کار با حجم صدای بالا، تهویه مناسب برای ماژول فراهم کنید

جمع‌بندی

ماژول آمپلی‌فایر PAM8610 استریو 2x10W با ولوم‌دار یک انتخاب عالی و مقرون‌به‌صرفه برای علاقه‌مندان ساخت اسپیکرهای با کیفیت، پرتابل و کم مصرف است. نصب آسان، ابعاد کوچک، محافظت‌های داخلی و صدای مطلوب، این ماژول را گزینه‌ای مطمئن برای ارتقا و پروژه‌های صوتی خانگی، آموزشی و DIY می‌سازد.

هم اکنون میتوانید این محصول را با تضمین اصالت وبهترین قیمت، از فروشگاه آنلاین شادمهر الکترونیک تهیه نمایید.
