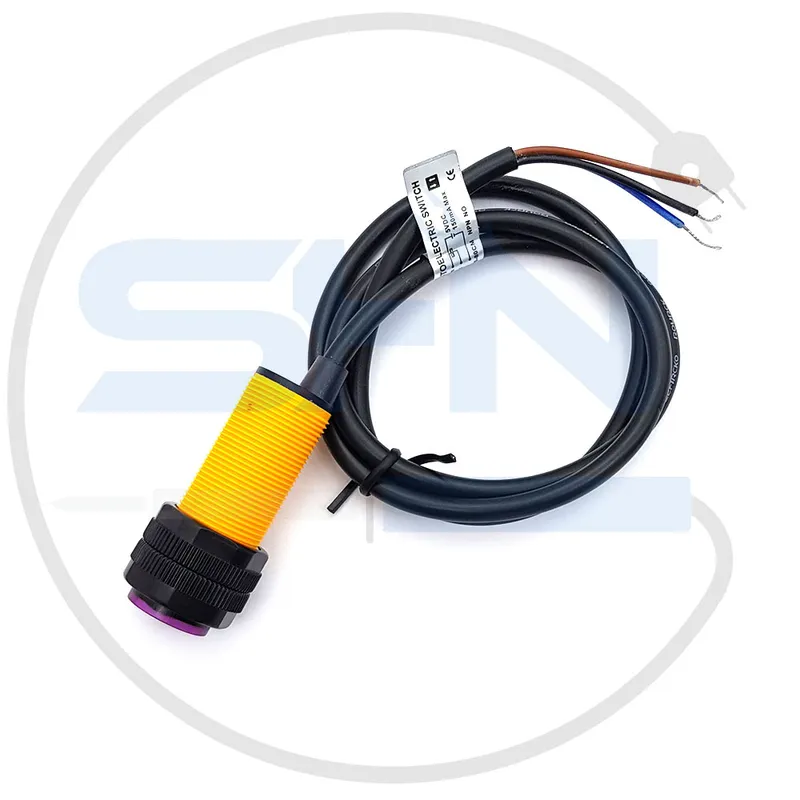

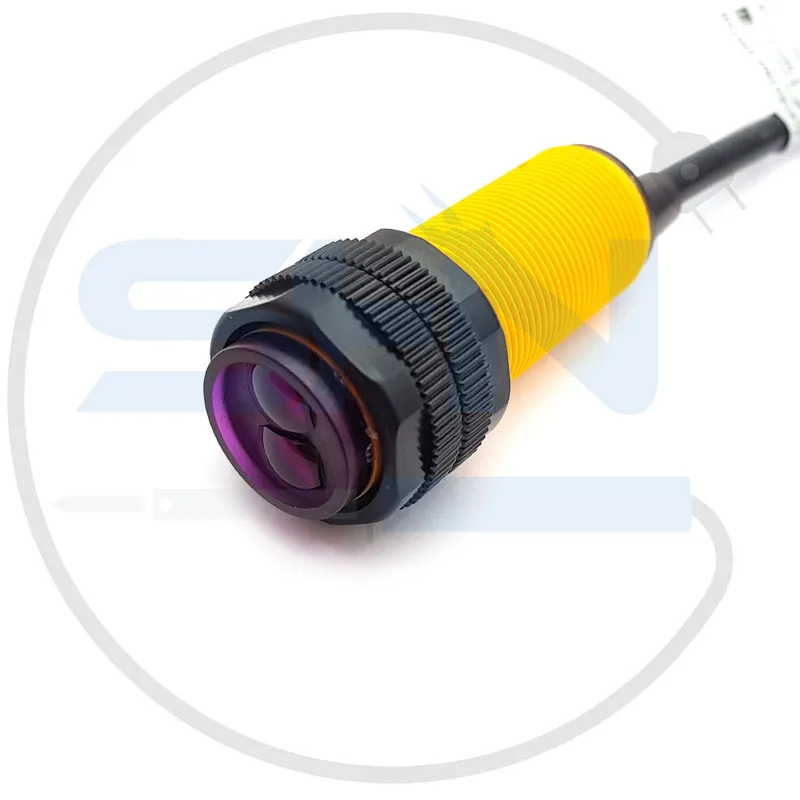

سنسور فاصله و تشخیص مانع قابل تنظیم E18-D80NK
Adjustable Infrared Obstacle & Distance Sensor E18-D80NK
معرفی محصول
سنسور E18-D80NK یک ماژول سنجش فاصله و تشخیص مانع مادونقرمز با قابلیت تنظیم برد تشخیص است. این سنسور میتواند اجسام و موانع را در بازه قابل تنظیم تا 80 سانتیمتر شناسایی کند. بهدلیل قیمت مناسب، عملکرد مطمئن و نصب آسان، این سنسور در پروژههای رباتیک، اتوماسیون صنعتی، شمارش اجسام و سیستمهای امنیتی بسیار محبوب است. قابلیت تنظیم دقیق فاصله حساسیت سنسور با پیچ مربوطه باعث شده برای کاربردهای متنوع قابل استفاده باشد.
مشخصات فنی
- مدل: E18-D80NK
- نوع سنسور: مادونقرمز (Infrared, IR)
- ولتاژ کاری: 5 تا 12 ولت DC
- جریان مصرفی: کم (در حدود 30 میلیآمپر)
- برد تشخیص قابل تنظیم: بین 3 تا 80 سانتیمتر (با پتانسیومتر)
- خروجی: دیجیتال (خروجی LOW هنگام تشخیص مانع)
- زمان پاسخ: کمتر از 2 میلیثانیه
- زاویه تشخیص: حدود 30 درجه
- دمای کاری: -25 تا +55 درجه سلسیوس
- نوع کانکتور: 3 سیمه (VCC, GND, OUT)
- ابعاد: قطر 18 میلیمتر (استوانهای)، طول کلی حدود 45 میلیمتر
- جنس بدنه: پلاستیک مقاوم (رنگ مشکی یا قرمز)
- نحوه نصب: گلویی رزوه شده برای نصب راحت روی بدنه
- وزن: حدود 20 گرم
- محافظت در برابر نویز: قابل استفاده برای بیشتر محیطهای صنعتی اما سبک میباشد
ویژگیها
- قابلیت تنظیم فاصله تشخیص به کمک پیچ پتانسیومتر
- مناسب برای طیف وسیعی از پروژهها و کاربردها
- نصب بسیار آسان و سیمبندی ساده (فقط سه سیم)
- خروجی دیجیتال قابل اتصال به اغلب میکروکنترلرها
- دارای چراغ نشانگر وضعیت تشخیص مانع (LED)
- حساسیت به اجسام مات و نیمهشفاف
- ابعاد کوچک و مناسب برای جانمایی در پروژهها
- سرعت پاسخدهی بسیار بالا
- طول عمر زیاد بهدلیل عدم تماس مکانیکی
- مصرف جریان پایین
- ماندگاری بالایی برای کار در دماها و شرایط مختلف محیطی دارد
کاربردها
- رباتیک: تشخیص و دور زدن موانع توسط ربات
- اتوماسیون صنعتی و نوار نقالهها برای شمارش و تشخیص اجسام
- سیستمهای امنیتی و اعلام هشدار (مثلاً دربهای اتوماتیک یا باجه بانک)
- شمارش افراد یا اجسام ورودی و خروجی از یک مسیر
- حفاظت از دستگاههای متحرک و جرثقیلهای کوچک
- سیستمهای کنترل سطح (مثلاً مخازن)
- کنترل روشن/خاموش نور یا تجهیزات هنگام حضور سوژه
- تشخیص نزدیک شدن دست یا اشیا در پروژههای هوشمند
- درب اتوماتیک آسانسور، پارکینگ و فروشگاه
- حتی قابل استفاده برای گیتهای عبور و مرور میباشد
مزایا
- قابلیت تنظیم دقیق برد تشخیص (3 تا 80 سانتیمتر)
- نصب و استفاده از آن بصورت سریع وراحت است
- بدون استهلاک مکانیکی (مبتنی بر نور)
- خروجی استاندارد و سازگار با مدارهای دیجیتال
- عملکرد پایدار و مطمئن
- مقاوم در برابر شرایط محیطی متوسط
- سرعت واکنش زیاد
- قیمت اقتصادی در مقابل سایر سنسورها با این برد تشخیص
- مناسب هم برای نمونهسازی و هم تولید صنعتی سبک
محدودیتها
- باقرارگیری سنسور زیر نور خورشید یا تحت تاثیر نور شدید محیط ممکن استعملکرد اولیه را نداشته باشد.
- برای اجسام شفاف یا بسیار براق (مثلاً شیشه صیقلی) ممکن است کارآیی کاهش یابد
- نسبت به اشیای بسیار کوچک یا باریک حساسیت کمتر است
- در محیطهای صنعتی بسیار آلوده یا دارای نویز الکترومغناطیسی زیاد ممکن است اختلال رخ دهد
- برد تشخیص توسط نصب و شرایط فیزیکی محیط قابل تغییر است
- در فواصل بسیار نزدیک (کمتر از 3 سانتیمتر)، سنسور ممکن است به درستی عمل نکند
نحوه استفاده
- سنسور را با گلویی رزوهشده روی محفظه یا بدنه، در محل مناسب نصب کنید
- سیمهای سنسور را مطابق راهنما به شکل زیر اتصال دهید:
- قرمز: VCC (تغذیه 5 تا 12 ولت)
- مشکی: GND
- زرد: OUT (خروجی دیجیتال)
- خروجی سنسور را به پایه ورودی دیجیتال میکروکنترلر یا سیستم موردنظر متصل کنید

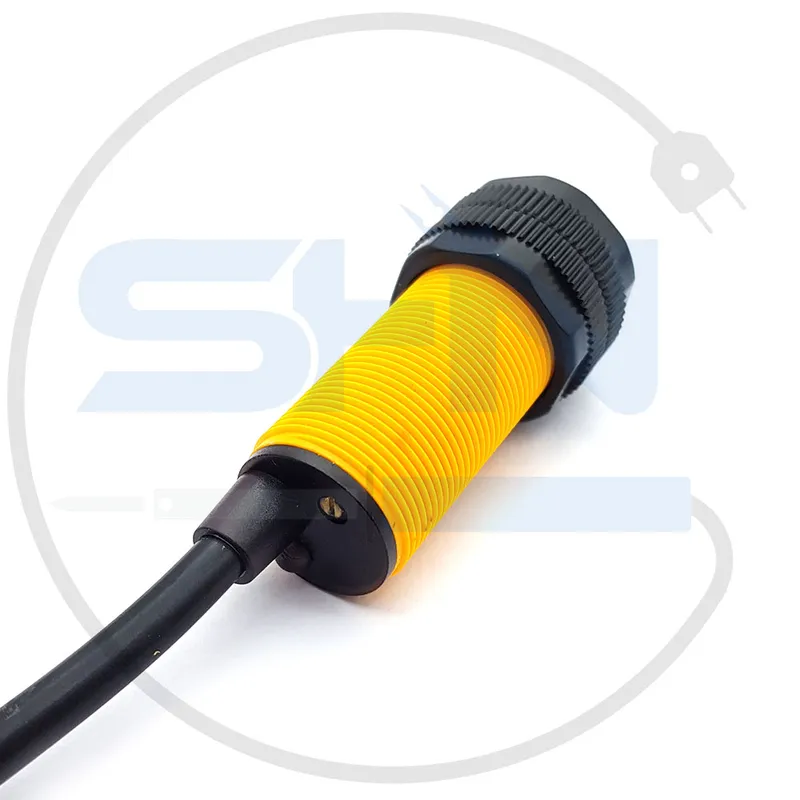

- با کمک پیچ پتانسیومتر روی بدنه سنسور و چرخاندن آن ، می شود برد تشخیص سنسور را تنظیم کرد.
- پس از نصب و تنظیم، با قرار دادن اجسام در فواصل مختلف دقت عملکرد سنسور را بررسی نمایید
- از چراغ LED جهت وضعیت تشخیص مانع استفاده کنید (با حضور مانع، LED روشن یا خاموش خواهد شد)
نکات ایمنی
- به هیچ عنوان ولتاژ بالاتر از مقدار توصیهشده (12 ولت) به سنسور متصل نکنید
- برای افزایش دوام، از نصب سنسور در معرض تماس مستقیم با آب یا رطوبت فراوان خودداری شود
- سیمکشی سنسور را مطابق استاندارد انجام دهید تا از اتصال اشتباه جلوگیری شود
- برای محافظت در برابر نویز، سیمهای خروجی را کوتاه، صحیح و در صورت امکان شیلددار استفاده کنید
- هنگام کار یا تنظیم سنسور، از برخورد مستقیم نورهای شدید (لامپ قوی یا نور خورشید) به قسمت حساس سنسور خودداری کنید
- برای چک کردن واطمینان از ماندگاری وسالم بودن پراب باید هرچند مدت یکبار سطح سنسور تمیز شود.
جمعبندی
سنسور فاصله و تشخیص مانع E18-D80NK یک گزینه بسیار مناسب و اقتصادی برای تشخیص مانع و فاصله با قابلیت تنظیم برد است و انتخابی عالی برای پروژههای رباتیک، شمارش اجسام، سیستمهای امنیتی و اتوماسیون خانگی محسوب میشود. نصب آسان، پاسخدهی سریع و برد قابل تنظیم، این سنسور را به یکی از پرطرفدارترین ماژولها در این رده تبدیل کرده است. البته در محیطهای پرنور یا دارای اجسام شفاف باید محدودیتهای عملکردی آن را مدنظر داشته باشید.
هم اکنون میتوانید این محصول را با تضمین اصالت وبهترین قیمت، از فروشگاه آنلاین شادمهر الکترونیک تهیه نمایید.
