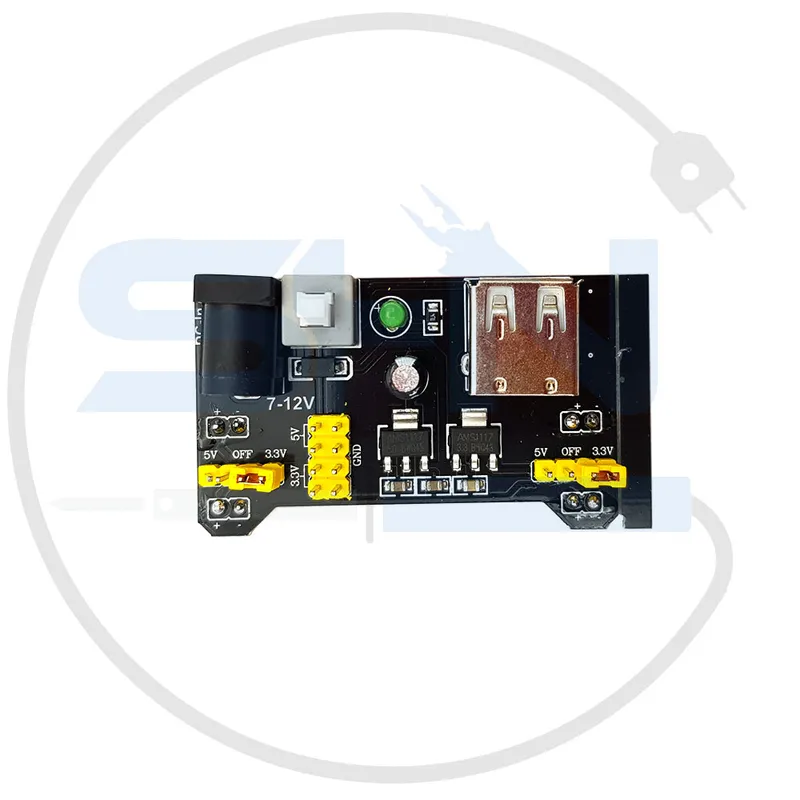

ماژول تغذیه بردبورد MB-102 5V/3.3V

MB-102 Breadboard Power Supply Module

معرفی محصول

ماژول تغذیه بردبورد MB-102 یک راهکار ساده، سریع و مطمئن برای تأمین برق موردنیاز انواع پروژه‌های الکترونیکی بر روی بردبورد است. این ماژول مستقیماً روی بردبوردهای استاندارد (سری MB-102 و مشابه) نصب می‌شود و قابلیت تأمین همزمان ولتاژ 5 ولت و 3.3 ولت را دارد. امکان انتخاب ولتاژ خروجی برای هر ریل (خط) تغذیه به صورت مستقل و تأمین جریان کافی باعث می‌شود این ماژول برای کار با میکروکنترلر، ماژول‌های وایرلس، سنسورها و بسیاری از مدارات آموزشی یا آزمایشی بسیار مناسب باشد.

مشخصات فنی

• مدل: MB-102
• ولتاژ ورودی: 6.5 تا 12 ولت DC (از طریق سوکت آداپتور یا پین هدر)
• نوع کانکتور ورودی: جک تغذیه DC (5.5mm x 2.1mm) و پین هدر
• ولتاژ خروجی: 3.3 ولت و 5 ولت DC (قابل تنظیم برای هر ریل)
• جریان خروجی ماکزیمم: حدود 700 میلی‌آمپر برای هر خط
• جریان کل مازاد: جمعاً تا 1 آمپر بسته به منبع ورودی
• پایداری ولتاژ خروجی: ± 5%
• تعداد ریل‌های خروجی: دو ریل مجزا قابل انتخاب ولتاژ (L و R هرکدام جداگانه)
• کلیدهای سلکتور: برای انتخاب ولتاژ خروجی هر ریل
• خروجی اضافی: دو پین خروجی 3.3V و 5V در بدنه ماژول
• کلید روشن/خاموش: دارد
• LED نشانگر تغذیه: دارد (برای نمایش وضعیت روشن بودن)
• ابعاد ماژول: 53 × 32 × 15 میلی‌متر
• آی‌سی‌های ولتاژ رگولاتور: معمولا AMS1117 یا مشابه
• وزن: حدود 10 گرم
• سازگاری: بردبوردهای MB-102 و سایز مشابه

ویژگی‌ها

• تأمین همزمان دو ولتاژ پرکاربرد 3.3 و 5 ولت
• امکان انتخاب ولتاژ برای هر ریل بردبورد به طور مستقل
• راه‌اندازی بدون نیاز به سیم‌بندی خاص، نصب مستقیم روی بردبورد
• دارای کلید خاموش/روشن
• دارای LED نمایشگر برای وضعیت تغذیه
• ورودی تغذیه از طریق جک آداپتور یا پین
• دارای خروجی مستقل 3.3 و 5 ولت روی ماژول
• امکان تغذیه انواع ماژول‌ها و قطعات بر روی بردبورد
• وزن سبک و سایز کوچک
• قیمت اقتصادی
• قابلیت تعویض سریع میان خروجی‌ها با کلید سلکتور
• دارای فیوز محافظ داخلی (در برخی مدل‌ها)

کاربردها

• تأمین ولتاژ موردنیاز میکروکنترلرها (Arduino، ESP8266، ESP32، AVR و…)
• راه‌اندازی انواع سنسور و ماژول‌های دیجیتال یا آنالوگ
• کاربری در پروژه‌های رباتیک و IoT
• استفاده به عنوان تغذیه آزمایشگاهی سبک
• آموزش و تست مدارات در کلاس و آزمایشگاه
• راه‌اندازی انواع نمایشگر LCD، OLED، ماژول RF و وایرلس
• طراحی و دیباگ سریع روی بردبورد بدون نیاز به منابع تغذیه پیچیده
• آزمایش و ساخت نمونه اولیه مدار

مزایا

• نصب و راه‌اندازی بسیار آسان و سریع
• انتخاب ولتاژ خروجی به تفکیک برای هر ریل
• قابلیت تغذیه همزمان چند مدار و ماژول
• مناسب برای پروژه‌های مبتنی بر 5 ولت و 3.3 ولت
• قیمت مقرون به صرفه
• مصرف کم انرژی
• قابلیت تعویض سریع و تغییر پیکربندی
• حذف نیاز به ماژول یا منبع تغذیه مجزا
• سازگار با اکثر بردبوردهای استاندارد
• عدم نیاز به سیم‌کشی پیچیده
• قابلیت روشن/خاموش کردن ماژول با کلید مخصوص

محدودیت‌ها

• توان خروجی محدود (مناسب پروژه‌های کوچک و متوسط)
• فاقد محافظت پیشرفته (در برخی مدل‌ها)
• عدم پشتیبانی از ولتاژهای کمتر از 6.5 ولت ورودی
• گرم‌شدن رگولاتور هنگام جریان‌کشی بالا
• حساس به اتصال کوتاه (در برخی نسخه‌ها فاقد فیوز داخلی است)
• فاقد فن یا سیستم خنک‌کننده
• مناسب فقط برای بردبوردهای سایز MB-102 و سازگار با آن
• پایداری ولتاژ تحت بار بسیار سنگین کمتر می‌شود
• فاقد خروجی ولتاژ متغیر (فقط 3.3 و 5 ولت)
• امکان آسیب‌دیدگی مدار هنگام اتصال برعکس منبع تغذیه

نحوه استفاده

1. منبع تغذیه DC (آداپتور 7 تا 12 ولت) را از طریق جک یا پین هدر به ورودی ماژول متصل کنید.
2. ماژول را با دقت روی بردبورد نصب کنید تا پایه‌های آن درون ریل‌های تغذیه قرار گیرد.
3. با استفاده از کلیدهای سلکتور روی ماژول، برای هر ریل بردبورد (چپ/راست) ولتاژ خروجی مورد نظر (5V یا 3.3V) را انتخاب کنید.
4. کلید روشن/خاموش را در وضعیت ON قرار دهید؛ LED وضعیت روشن شده و ولتاژ مورد نیاز روی بردبورد برقرار می‌گردد.
5. از خروجی‌های اضافی 3.3V و 5V روی ماژول برای اتصال مستقیم تغذیه قطعات استفاده کنید.
6. پس از اتمام کار، کلید خاموش/روشن را در وضعیت OFF قرار دهید و در صورت نیاز منبع تغذیه را جدا کنید.

نکات ایمنی

• همیشه ولتاژ ورودی را در بازه 6.5 تا 12 ولت DC تامین کنید. ولتاژ ورودی بالاتر، ماژول را خواهد سوزاند.
• در جریان‌کشی بالا (بیش از 500mA روی هر ریل)، از داغ‌شدن رگولاتور مطمئن شوید و در صورت نیاز از هیت‌سینک کوچک استفاده کنید.
• از اتصال کوتاه روی بردبورد اجتناب کنید، زیرا در برخی مدل‌ها فیوز محافظ وجود ندارد یا دیر عمل می‌کند.
• اتصال صحیح پایه‌های ماژول به بردبورد را بررسی کنید تا ولتاژ به مدار آسیب نزند.
• هنگام نصب یا جداکردن ماژول از بردبورد، منبع تغذیه را قطع کنید.
• در صورت گرم‌شدن بیش از حد رگولاتور، منبع تغذیه را سریعاً جدا کنید.
• برای مدارهای دقیق و حساس به ولتاژ، قبل از راه‌اندازی اندازه‌گیری کنید.

جمع‌بندی

ماژول تغذیه بردبورد MB-102 با دو خروجی 5 ولت و 3.3 ولت، ابزاری کاربردی و ارزان برای کارهای آموزشی، تست و راه‌اندازی اولیه مدارات روی بردبورد است. قابلیت انتخاب ولتاژ به‌صورت مستقل برای هر ریل، نصب آسان، و تامین توان کافی برای اکثر پروژه‌های کوچک و متوسط، این ماژول را به یکی از ملزومات اصلی هر آزمایشگاه و کارگاه الکترونیک تبدیل کرده است. فقط کافی است منبع تغذیه مناسب وصل کنید و بلافاصله پروژه خود را آغاز کنید!
