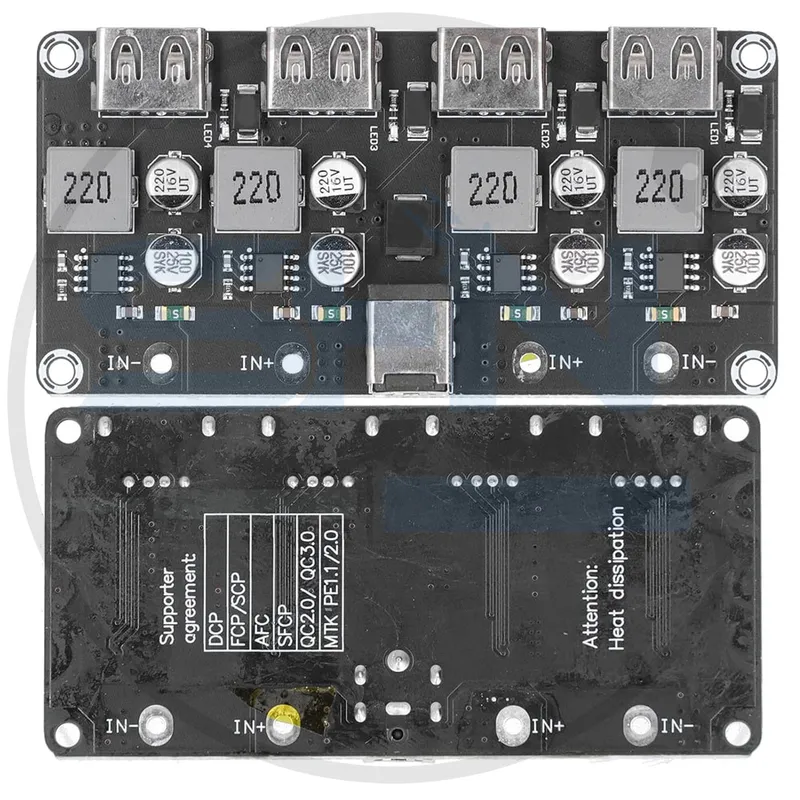

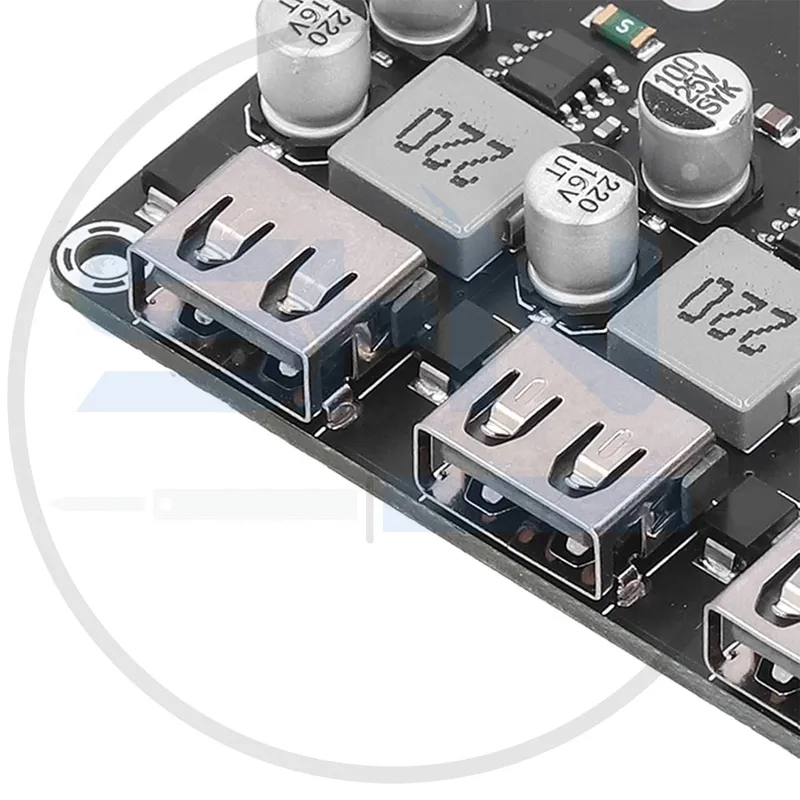

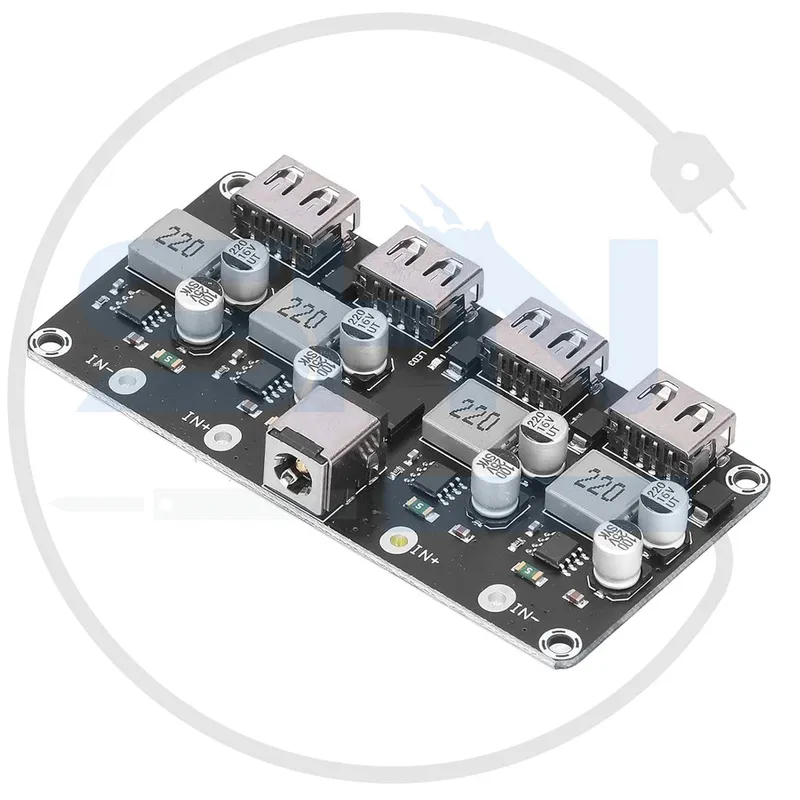

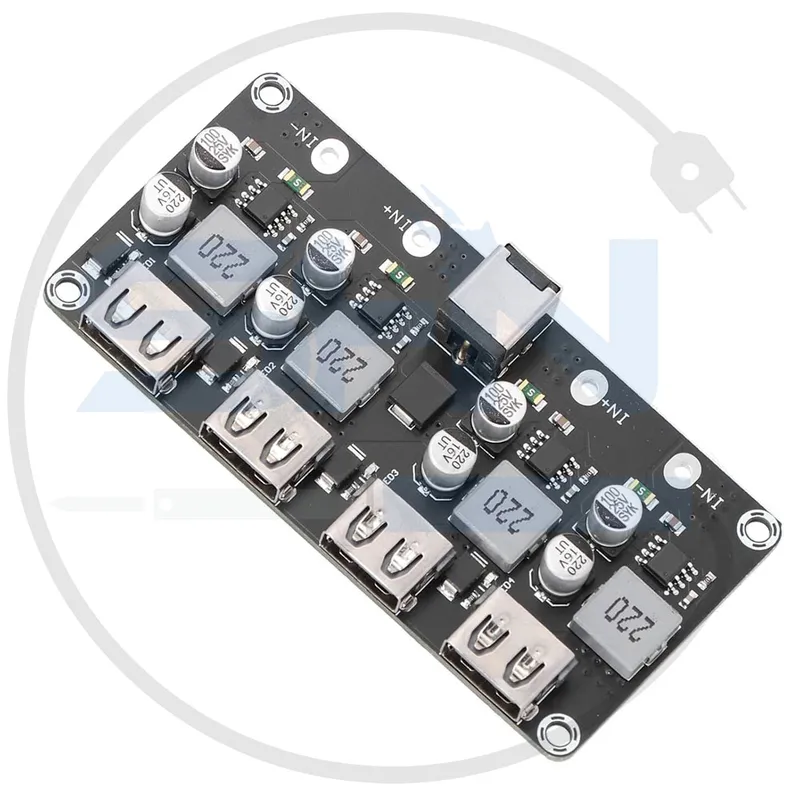

ماژول شارژر فست QC3.0 چهار پورت

4-Port Fast Charging QC3.0 Charger Module

معرفی محصول

ماژول شارژر فست QC3.0 چهار پورت یک برد آماده برای تبدیل تغذیه DC به منبع USB شارژ سریع است که به شما امکان می‌دهد همزمان چهار دستگاه مختلف را با سرعت بالا شارژ کنید. این ماژول مخصوص پروژه‌های DIY شارژر رومیزی، شارژر داخل خودرو، جایگزینی برای آداپتورهای چند پورت و استفاده در کارگاه یا منزل طراحی شده است. پشتیبانی از تکنولوژی Quick Charge 3.0 در هر پورت، این محصول را برای شارژ سریع گوشی‌های هوشمند، تبلت‌ها و سایر لوازم دیجیتال ایده‌آل می‌سازد.

مشخصات فنی

• ولتاژ ورودی: DC 12 تا 24 ولت (بسته به مدل و توان منبع، نسخه‌های 9-32V هم وجود دارند)
• ولتاژ خروجی (پورت QC3.0):
  • 3.6V تا 6.5V / 3A
  • 6.5V تا 9V / 2A
  • 9V تا 12V / 1.5A
• تعداد خروجی: 4 پورت USB-A
• توان کل خروجی: تا 60 وات (مجموع هر 4 پورت، بسته به منبع تغذیه و مدل)
• پشتیبانی از پروتکل: Qualcomm Quick Charge 3.0
• پیکربندی خروجی: هر پورت به صورت مستقل از QC3.0 پشتیبانی می‌کند
• جنس کانکتور: USB Type-A
• سازگاری با دستگاه‌ها: انواع گوشی، تبلت، هدفون بی‌سیم و…
• ابعاد برد: معمولاً حدود 80 × 28 × 16 میلی‌متر
• نمایشگر ولتاژ/جریان: برخی مدل‌ها دارای نمایشگر LED هستند
• پشتیبانی از شارژ معمولی 5V: هر 4 پورت
• جریان بی‌باری: کمتر از 30 میلی آمپر
• دما کاری: 0 تا 60 درجه سانتی‌گراد
• محافظت: در برابر اتصال کوتاه، اضافه بار، آسیب ولتاژی و حرارتی
• LED نشانگر: برای نمایش وضعیت کارکرد

ویژگی‌ها

• شارژ سریع و همزمان چهار دستگاه
• پشتیبانی از پروتکل‌های شارژ سریع مخصوص گوشی‌های اندرویدی و برخی آیفون‌ها
• دارای مدار محافظ داخلی برای حفاظت دستگاه‌های متصل
• قابلیت نصب و راه‌اندازی آسان در انواع جعبه‌های رومیزی یا اتومبیل
• راندمان بالا و اتلاف انرژی کم
• برخی مدل‌ها دارای نمایشگر ولتاژ یا جریان هستند
• مدار داخلی هوشمند جهت تشخیص نوع دستگاه متصل
• طراحی جمع‌وجور و اقتصادی
• سوکت شارژ استاندارد USB
• قابلیت استفاده به‌صورت رومیزی، شارژر مخفی داخل میز یا جعبه DIY
• ظاهر مرتب و قابل نصب در پنل یا کیس‌های آماده

کاربردها

• ساخت شارژر خانگی برای چند موبایل و تبلت همزمان
• استفاده به عنوان شارژر چند پورت برای کارگاه یا سالن انتظار
• ارتقاء و جایگزینی شارژر خودرو با مدل فست شارژ
• شارژ همزمان گجت‌هایی چون پاوربانک، دوربین، هندزفری، ساعت هوشمند و…
• شارژ دستگاه‌های لازم در آزمایشگاه‎‌ها و تست QC گجت
• استفاده در هتل‌ها، کافی‌نت‌ها، خوابگاه‌ها و محیط‌های عمومی
• مناسب برای پروژه‌های DIY جعبه شارژ عمومی
• گزینه مناسب برای کاربردهای دائمی و نیمه‌صنعتی با کاربری پشت سرهم

مزایا

• پشتیبانی واقعی QC3.0 در هر پورت
• شارژ سریع و ایمن چندین دستگاه به صورت همزمان
• ماژولار و قابل نصب در انواع جعبه‌ها
• محافظت کامل از نظر جریان، اتصال کوتاه، اضافه ولتاژ و دمای بالا
• عدم تداخل بین پورت‌ها (در مدل‌های اصلی)
• بدون نیاز به سیم‌کشی اضافی، آماده نصب روی پنل
• جریان کافی برای شارژ تبلت و گوشی‌های مدرن
• راندمان بالا و اتلاف کم
• پشتیبانی از شارژ معمولی 5V
• قیمت اقتصادی نسبت به مدل‌های آماده رومیزی
• راه‌اندازی فوری و مقرون‌به‌صرفه برای پروژه‌های شخصی

محدودیت‌ها

• فاقد قابلیت شارژ USB Type-C (در نسخه‌های USB-A عمومی)
• وابسته به منبع DC پرقدرت (حداقل 6 آمپر برای 4 پورت با حداکثر توان)
• فاقد کابل برق و جعبه (برد به صورت خام)
• برخی گوشی‌ها شاید از پروتکل فست مخصوص خود پشتیبانی نکنند
• توان خود را باید مطابق توان منبع ورودی محدود کرد
• اگر ورودی کم‌جریان باشد، سرعت یا تعداد شارژ همزمان کاهش می‌یابد
• عدم پشتیبانی از پروتکل‌های Rapid Charge اختصاصی اپل
• ممکن است فاقد نمایشگر ولتاژ یا جریان باشد (بسته به مدل)
• برای ولتاژهای خارج از بازه مجاز، حفاظت کامل تضمین‌شده نیست

نحوه استفاده

1. تامین منبع تغذیه:
   • یک منبع DC مطمئن (مثل آداپتور صنعتی 12V یا 24V با جریان حداقل 6 آمپر) انتخاب کنید.
   • ولتاژ ورودی مورد نیاز (طبق مدل) را به ورودی ماژول (گاهی ترمینال یا سوکت DC) متصل کنید.
2. نصب ماژول روی جعبه یا پنل:
   • ماژول را داخل جعبه یا کیس مناسب قرار دهید و خروجی USBها را نمایان کنید.
3. متصل‌کردن دستگاه‌ها:
   • دستگاه‌های مختلف را با کابل USB به پورت‌ها وصل کنید.
4. استفاده از شارژ سریع:
   • گوشی‌های دارای QC3.0 یا استانداردهای مشابه به صورت خودکار شارژ سریع می‌شوند.
5. مشاهده علائم:
   • ال‌ای‌دی وضعیت یا نمایشگر (در برخی مدل‌ها) را برای رصد سلامت و وضعیت شارژ بررسی کنید.
6. قطع ارتباط:
   • پس از شارژ کامل می‌توانید کابل را جدا یا منبع تغذیه را خاموش کنید.

نکات ایمنی

• فقط از منبع تغذیه با ولتاژ و جریان مناسب (مطابق دیتاشیت) استفاده کنید.
• اتصال معکوس تغذیه DC ماژول را صدمه می‌زند؛ قبل از اتصال قطبیت را بررسی کنید.
• در توان‌های بالا، کنترل کنید که ماژول بیش از حد داغ نشود.
• از نصب روی سطح فلزی بدون عایق و یا محیط مرطوب خودداری کنید.
• همزمان بیش از ظرفیت اسمی جریان‌کشی نکنید.
• از کابل‌های USB مرغوب با سطح مقطع مناسب برای شارژ سریع استفاده کنید.
• در صورت مشاهده بوی سوختگی یا داغی غیرمعمول، فوراً منبع تغذیه را قطع کنید.
• در پروژه‌های عمومی، یک فیوز مناسب روی ورودی قرار دهید.

جمع‌بندی

ماژول شارژر فست QC3.0 چهار پورت، گزینه‌ای عالی برای ساخت انواع شارژر رومیزی یا خودرو، فراهم کردن امکان شارژ همزمان و سریع چهار دستگاه الکترونیکی، و مناسب برای پروژه‌های DIY و حتی استفاده نیمه‌صنعتی است. کافی است یک منبع تغذیه قوی فراهم کنید و این ماژول همه نیازهای شارژ چندگانه با سرعت بالا را پوشش می‌دهد. راندمان عالی، پشتیبانی از حفاظت‌های کامل و قیمت مناسب، این ماژول را به انتخاب برتر برای علاقه‌مندان و حرفه‌ای‌ها تبدیل کرده است.
