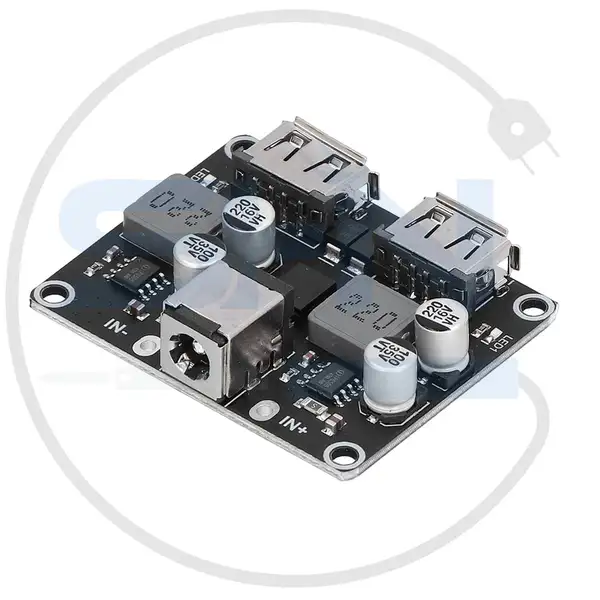

ماژول شارژر فست QC3.0 N دو پورت

2-Port Fast Charging QC3.0 N Module

معرفی محصول

ماژول شارژر فست QC3.0 N دو پورت یک برد با اندازه کوچک وسایز مناسب است که دارای کیفییت وجنس عالی برای شارژ سریع و  همزمان تا دو دستگاه مختلف میباشد. این ماژول بر پایه پروتکل استاندارد Quick Charge 3.0 طراحی شده و گزینه مناسبی برای ساخت شارژرهای رومیزی، ارتقا پنل شارژ خودرو، میز کار یا پروژه‌های DIY به شمار می‌رود. با اتصال منبع تغذیه مناسب، این ماژول امکان شارژ ایمن و سریع انواع موبایل، تبلت و گجت را فراهم می‌کند و مدار محافظ داخلی، ایمنی و دوام بیشتری به دستگاه‌های شارژشده می‌بخشد.

مشخصات فنی

• ولتاژ ورودی: 12 تا 24 ولت DC
• ولتاژ خروجی هر پورت (QC3.0):
  • 3.6V – 6.5V / 3A
  • 6.5V – 9V / 2A
  • 9V – 12V / 1.5A
• تعداد پورت خروجی: 2 عدد USB Type-A
• توان کل: تا 36 وات (18 وات برای هر پورت همزمان)
• پروتکل‌های پشتیبانی‌شده: Qualcomm QC3.0, QC2.0, شارژ معمولی 5V
• محافظت:
  • محافظ اتصال کوتاه
  • محافظ جریان بیش از حد
  • محافظ دمای بیش از حد
  • محافظ ولتاژ ورودی غیرمجاز
• نمایشگر وضعیت: LED (در برخی مدل‌ها)
• ابعاد برد: حدود 45 × 20 × 15 میلی‌متر
• جریان بدون بار: کمتر از 20 میلی‌آمپر
• دمای کاری: 0 تا 60 درجه سانتی‌گراد
• سازگاری: انواع گوشی‌ها، تبلت‌ها، پاوربانک و لوازم جانبی

ویژگی‌ها

• شارژ سریع و ایمن دو دستگاه به‌صورت همزمان
• سازگاری با گوشی‌های هوشمند شامل سامسونگ، شیائومی، هواوی، LG و سایر برندها
• طراحی جمع‌وجور مناسب نصب روی پنل، جعبه یا پروژه‌های DIY
• مدار داخلی هوشمند تشخیص شدت جریان مورد نیاز دستگاه
• محافظت چندگانه برای جلوگیری از آسیب دستگاه‌ها
• روشن/خاموش کردن سریع با منبع تغذیه ورودی
• راندمان بالا و اتلاف انرژی کم
• نشانگر وضعیت LED
• عدم تداخل عملکرد دو پورت با یکدیگر
• ابعاد مناسب برای فیکس شدن روی میز، داخل خودرو یا جعبه‌های سفارشی
• دارای هزینه کمتری در مقایسه با شارژرهای آماده مشابه میباشد

کاربردها

• ساخت شارژر رومیزی دو پورت برای منزل و محل کار
• افزایش تعداد پورت شارژ سریع در ماشین یا موتور
• استفاده در میز کار، کارگاه‌های تعمیراتی یا آزمایشگاه
• تامین شارژ سریع برای دستگاه‌های حساس به زمان
• شارژ همزمان موبایل و تبلت یا سایر گجت‌های دیجیتال
• استفاده برای پروژه‌های آموزشی و DIY
• گزینه مناسب وکاربردی جهت استفاده های اقتصادی برای کسب‌وکارهای خدماتی (کافی‌نت، هتل، خوابگاه و…)

مزایا

• پشتیبانی کامل از QC3.0 برای هر دو پورت
• شارژ همزمان بدون کاهش محسوس سرعت شارژ
• محافظت کامل در برابر اضافه ولتاژ، اتصال کوتاه و دمای بیش از حد
• نصب آسان و بدون نیاز به تجهیزات خاص
• راندمان عملیاتی بالا و کمترین میزان افت توان
• قیمت به‌صرفه در مقایسه با شارژرهای تجاری
• امکان استفاده مستقل یا قرارگیری داخل جعبه شارژ
• قابل استفاده با منابع 12 یا 24 ولت (مانند آداپتور یا باتری خودرو)
• سازگاری با اغلب برندها و مدل‌های گوشی
• امکان راه اندازی سریع را دارد و کاربردی برای پروژه‌های DIY میباشد

محدودیت‌ها

• فقط دارای پورت USB Type-A (فاقد خروجی USB-C)
• وابسته به کیفیت و قدرت منبع تغذیه (درایو زیر حد مورد نیاز باعث افت سرعت شارژ می‌شود)
• فاقد کابل شارژ و جعبه (صرفاً برد الکترونیکی)
• برای گوشی‌های فاقد QC3.0 همانند شارژ معمولی کار می‌کند
• نمایشگر جریان یا ولتاژ (در همه مدل‌ها وجود ندارد)
• تحمل دائمی بار کامل توصیه نمی‌شود (در استفاده‌های صنعتی، خنک‌سازی مهم است)
• حفاظت معکوس قطبیت در همه نسخه‌ها وجود ندارد
• مناسب پروژه‌های شخصی یا کاربردهای نیمه‌حرفه‌ای، نه کاملاً صنعتی
• در صورت استفاده ازدما یا ولتاژ بالاتر از حد مجاز،ممکن است که باعث ایجاد آسیب شود

نحوه استفاده

1. انتخاب منبع تغذیه:
   • یک منبع DC با ولتاژ 12 یا 24 ولت و جریان حداقل 3 آمپر تهیه کنید.
2. اتصال تغذیه:
   • سیم مثبت و منفی منبع را به پایه‌های ورودی ماژول متصل کنید (مطابقت قطبیت الزامی است).
3. نصب روی پنل یا جعبه:
   • ماژول را به راحتی می‌توانید داخل جعبه پروژه یا پنل رومیزی قرار دهید.
4. وصل کردن کابل شارژ:
   • دستگاه‌های هدف (موبایل، تبلت و…) را با کابل USB به پورت‌های خروجی وصل کنید.
5. آغاز شارژ:
   • پس از اتصال تغذیه ورودی، وضعیت کارکرد از طریق LED (در صورت وجود) مشخص می‌شود و شارژ آغاز می‌شود.
6. پایان شارژ:
   • لازم است که بعداز شارژ کامل،حتما دستگاه قطع شود یا اقدام به  خاموش کردن منبع تغذیه کنید.

نکات ایمنی

• قبل از اتصال منبع تغذیه، ولتاژ و قطبیت را با دقت بررسی کنید.
• از منبع تغذیه استاندارد و قوی (برای هر پورت حداقل 18 وات) استفاده کنید.
• از تماس مدار با آب و رطوبت شدید جلوگیری کنید.
• برای جلوگیری از آسیب‌های احتمالی، در ولتاژ و جریان بالاتر از مقادیر مجاز استفاده نکنید.
• در صورت داغ‌شدن غیرمعمول ماژول یا مشاهده بوی سوختگی، فوراً تغذیه را قطع کنید.
• جهت پروژه‌های عمومی، از یک فیوز مناسب روی ورودی استفاده کنید.
• نگهداری بهتر ماژول داخل جعبه یا قاب عایق است که نسبت به  شوک و ضربه مکانیکی محافظ آن باشد.

جمع‌بندی

ماژول شارژر فست QC3.0 N دو پورت یک راهکار اقتصادی، سریع و امن برای شارژ همزمان دو دستگاه در پروژه‌های رومیزی، خودرو یا DIY است. هم از امنیت مدار و دستگاه‌های متصل محافظت می‌شود و هم عملکرد شارژ سریع برای انواع موبایل‌ها فراهم است. جمع‌وجور بودن، نصب راحت و قیمت مناسب، این ماژول را به انتخابی ایده‌آل در بین کاربرانی تبدیل می‌کند که به دنبال یک منبع شارژ مطمئن و منعطف هستند.
