برد توسعه NodeMCU WIF ESP8266 با مبدل CH340شناسه کالا: 1000015

متاسفانه این کالا در حال حاضر موجود نیست. می توانید از طریق لیست بالای صفحه، از محصولات مشابه این کالا دیدن نمایید

نقد و بررسی اجمالی برد توسعه NodeMCU WIF ESP8266 با مبدل CH340

برد توسعه NodeMCU ESP8266 یکی از محبوب‌ترین پلتفرم‌ها برای راه‌اندازی انواع پروژه‌های اینترنت اشیا (IoT)، خانه هوشمند و کنترل بی‌سیم است.

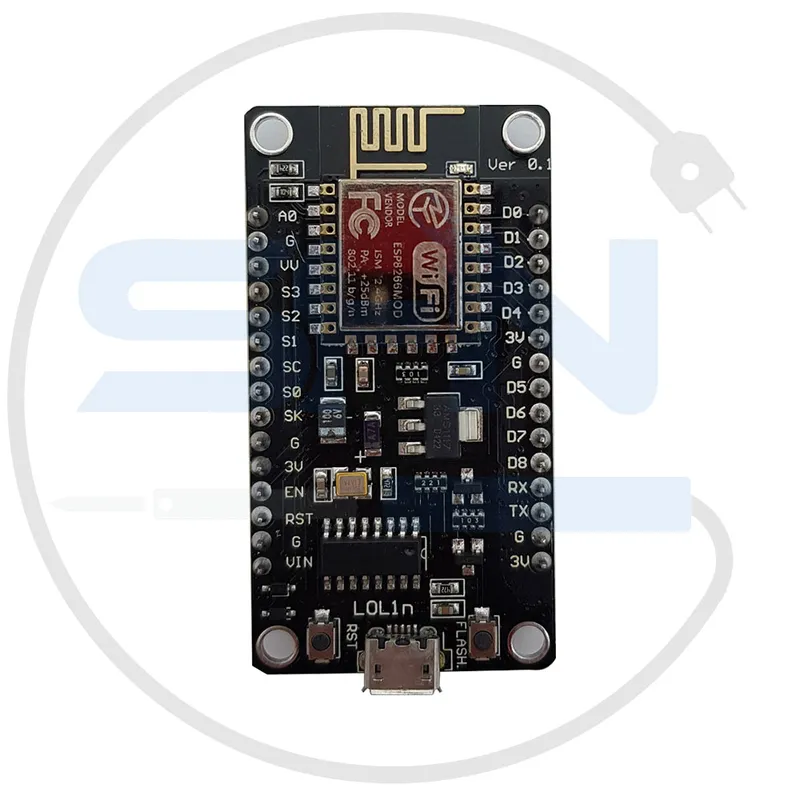

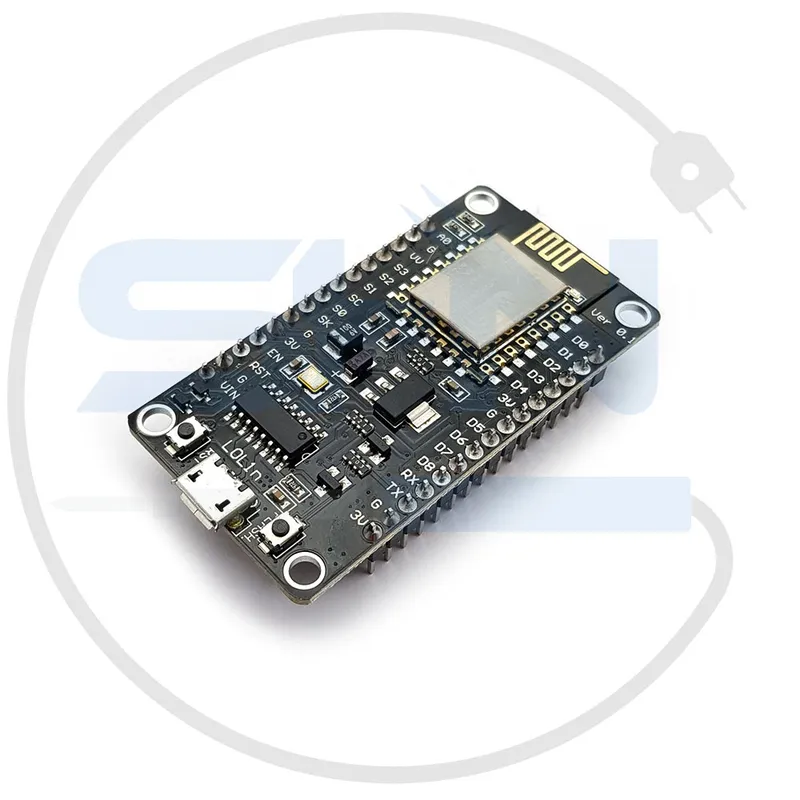

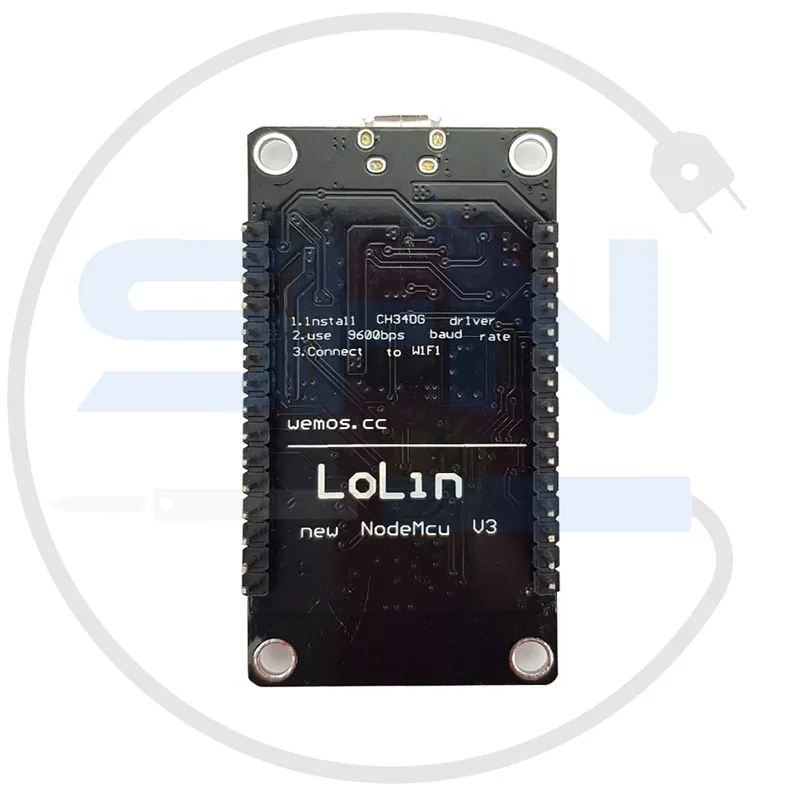

برد توسعه NodeMCU WIFI ESP8266 با مبدل CH340

NodeMCU ESP8266 WIFI Development Board with CH340 USB Converter


معرفی برد توسعه NodeMCU ESP8266 با مبدل CH340

برد توسعه NodeMCU ESP8266 یکی از محبوب‌ترین پلتفرم‌ها برای راه‌اندازی انواع پروژه‌های اینترنت اشیا (IoT)، خانه هوشمند و کنترل بی‌سیم است. این برد بر پایه ماژول ESP8266 طراحی شده و با داشتن مبدل USB به سریال CH340، مستقیماً به کامپیوتر یا لپ‌تاپ متصل می‌شود و بدون نیاز به پروگرامر جداگانه، برنامه‌ریزی و دیباگ می‌گردد. NodeMCU با پشتیبانی از زبان برنامه‌نویسی Lua و سازگاری با آردوینو (Arduino IDE)، فرایند توسعه و پیاده‌سازی پروژه‌های وای‌فای را بسیار ساده، سریع و حرفه‌ای می‌کند.


مشخصات فنی برد NodeMCU ESP8266 + CH340

  • چیپ اصلی: ESP8266-12E
  • پردازنده: 32 بیت، 80MHz
  • حافظه فلش: 4MB (ممکن است بسته به نسخه متفاوت باشد)
  • تعداد GPIO: 11 عدد (قابل برنامه‌ریزی)
  • ارتباط وای‌فای: پشتیبانی از استاندارد 802.11 b/g/n
  • ولتاژ کاری: 3.3 ولت (تغذیه برد از USB 5V)
  • مبدل USB: CH340 (سازگار با همه نسخه‌های ویندوز)
  • پورت USB: Micro USB یا Type-C (بسته به مدل)
  • پشتیبانی از پروتکل های ارتباطی: I2C، SPI، UART، PWM، ADC
  • سازگاری نرم‌افزاری: Lua، MicroPython، Arduino IDE
  • ابعاد: تقریباً 58 × 31 میلی‌متر

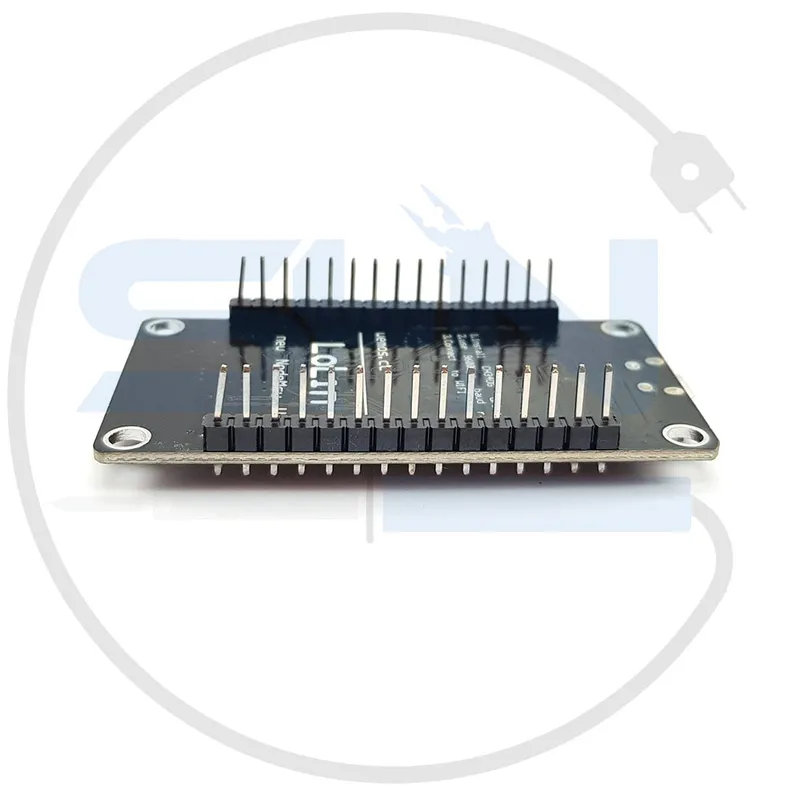

  • قابلیت توسعه: Headerهای 2x15 پین جهت اتصال سنسور و ماژول
  • LED روی برد: نشان‌دهنده وضعیت تغذیه و GPIO
  • تراشه مبدل: CH340 (درایور به راحتی قابل نصب روی ویندوز و مک)
  • ورودی تغذیه: USB 5V (مبدل داخلی روی برد برای تبدیل به 3.3V)

ویژگی‌های برد NodeMCU ESP8266 با CH340

  • سازگاری کامل با Arduino IDE و NodeMCU Lua
  • اتصال مستقیم و آسان به کامپیوتر، بدون نیاز به پروگرامر خارجی
  • پشتیبانی از آپلود کد و مانیتورینگ سریال از طریق CH340
  • مصرف پایین انرژی و مناسب پروژه‌های پرتابل
  • هدرهای مناسب برای استفاده روی بردبرد (breadboard friendly)
  • مناسب برای پروژه‌های هوشمندسازی، کنترل بی‌سیم و دیتالاگر
  • قابل توسعه برای انواع سنسورهای دما، رطوبت، رله، موتور، نمایشگر و …
  • نصب راحت درایور USB CH340 روی اکثر سیستم‌عامل‌ها
  • راه‌اندازی سریع، مستندات و آموزش‌های فراوان
  • قابلیت خوب سایزکوچک وکاربردی آن مناسب استفاده برای فضاهای محدود است

کاربردهای برد NodeMCU ESP8266 + CH340

  • ساخت انواع وسایل و سیستم‌های اینترنت اشیا (IoT)
  • اتوماسیون خانه هوشمند (کنترل لامپ‌ها، پرده‌ها، کولر و…)
  • مدیریت و ارسال داده‌های سنسور به سرور ابری
  • ساخت رله و سوئیچ وای‌فای، تایمر و کنترلر بی‌سیم
  • دیباگ و لاگ‌گیری از پروژه‌های الکترونیکی
  • آموزش برنامه‌نویسی و شبکه‌های وایرلس
  • پروژه‌های DIY، نمونه‌سازی سریع و تست الگوریتم‌ها
  • مانیتورینگ و کنترل از راه دور تجهیزات صنعتی، گلخانه و مزارع
  • دیتالاگر بی‌سیم برای دما و رطوبت، ذخیره‌سازی در فضای ابری
  • ارتباط با اپلیکیشن‌های موبایل و وب‌سرورها
  • مناسب برای اتصال ربات‌ها و ماشین‌آلات ساده به شبکه اینترنت میباشد

مزایای استفاده از NodeMCU ESP8266 با CH340

  • رابط کاربری ساده و برنامه‌نویسی آسان
  • قیمت اقتصادی نسبت به سایر بردهای وای‌فای
  • باتری آن دارای مصرف کم و به اندازه می باشد
  • رفع مشکلات پروگرامر با وجود مبدل CH340
  • نصب بدون دردسر درایور با پشتیبانی فراوان
  • مناسب مبتدیان و حرفه‌ای‌ها
  • آموزش و منابع رایگان گسترده در سطح وب
  • ابعاد کوچک و قابلیت مونتاژ در پروژه‌های جمع‌وجور
  • قابلیت آپدیت و افزودن کتابخانه‌ها دائم
  • پشتیبانی از سنسورها و ماژول‌های متعدد
  • سرعت راه‌اندازی و نمونه‌سازی بالا

محدودیت‌ها

  • ولتاژ کاری 3.3 ولت؛ اتصال مستقیم به 5V به پین‌ها باعث آسیب می‌شود
  • محدودیت در جریان خروجی GPIO نسبت به بردهایی مانند آردوینو UNO
  • نیاز به نصب درایور CH340 روی برخی نسخه‌ها (مشکل اغلب قابل حل است)
  • توانایی کار با سنسورهای ولتاژ بالا مستقیماً وجود ندارد (به مبدل نیاز دارد)
  • عدم وجود بلوتوث، فقط وای‌فای
  • حساسیت به نوسان ولتاژهای ناگهانی
  • نیاز است از رطوبت و گرد و غبار دور باشد
  • فقط برای پروژه‌های آموزشی و نیمه صنعتی، مناسب پروژه‌های صنعتی سنگین نیست

آموزش راه‌اندازی و راهنمای استفاده

  1. درایور CH340 را روی سیستم عامل (ویندوز یا مک) نصب نمایید.
  2. برد توسعه NodeMCU را با کابل USB به کامپیوتر متصل کنید.
  3. با استفاده از نرم‌افزار Arduino IDE یا NodeMCU Flasher محیط برنامه‌نویسی را آماده کنید.
  4. برد را از منوی Tools انتخاب و پورت مناسب USB را ست کنید.
  5. از مثال‌های موجود برای تست کامپایل و آپلود کد (Blink یا WifiScan) استفاده کنید.
  6. سنسورها یا ماژول‌های موردنیاز را به پین‌های مناسب (GPIO) متصل نمایید.
  7. با تمام شدن برنامه‌ریزی، لازم است که برد را جدا و در مدار یا قاب موردنظر نصب کنید.

نکات ایمنی

  • هرگز پین‌های IO را مستقیم به ولتاژ 5 ولت متصل نکنید
  • دو سر USB را همزمان به چند سیستم متصل نکنید
  • از کابل USB باکیفیت برای انتقال داده و تامین تغذیه استفاده نمایید
  • برد باید درمکانی به دور از آب، حرارت و ضربه شدید نگهداری ومراقبت شود
  • در هنگام اتصال به لوازم برقی ولتاژ بالا، ایزولاسیون را رعایت نمایید
  • پس از اتمام کار، برد را جدا کرده و دور از دسترس اطفال نگه‌دارید

جمع‌بندی و خرید برد NodeMCU ESP8266 با CH340

چنانچه نیازمند راه‌اندازی فوری و بدون مشکل پروژه‌های اینترنت اشیا، خانه هوشمند یا کنترل بی‌سیم هستید، برد توسعه NodeMCU ESP8266 با مبدل CH340 که امکان نصب راحت، برنامه‌نویسی ساده و قیمت مناسب داردجزانتخاب های بدون شک و عالی برای مبتدیان و حرفه‌ای‌ها می باشد.

هم اکنون میتوانید این محصول را با تضمین اصالت وبهترین قیمت، از فروشگاه آنلاین شادمهر الکترونیک تهیه نمایید.
