ماژول رطوبت‌سنج خاک YL-69

YL-69 Soil Moisture Sensor Module

معرفی محصول

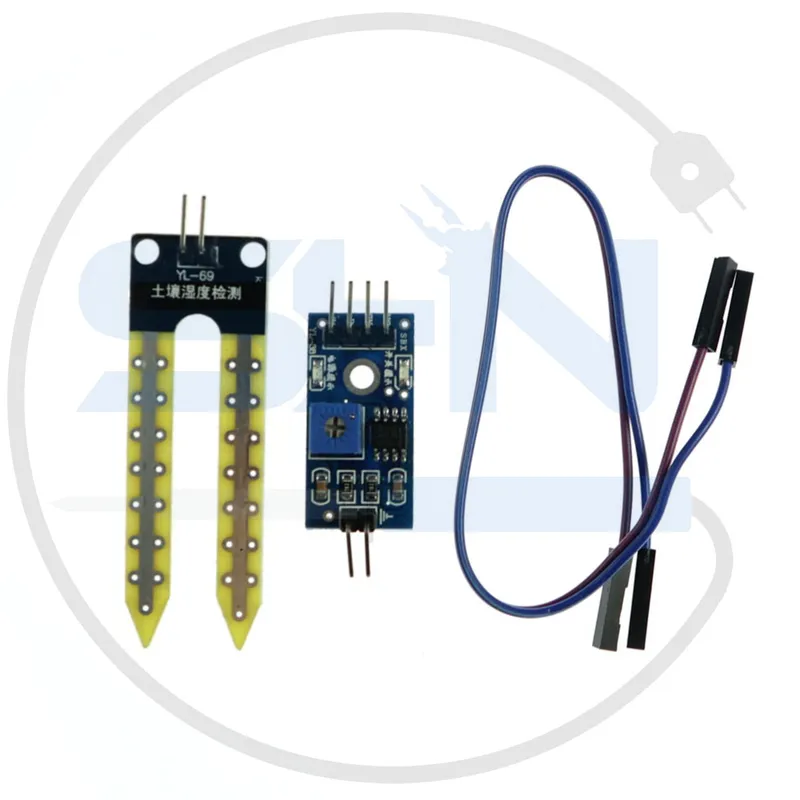

ماژول رطوبت‌سنج خاک YL-69 یک ابزار ساده و کارآمد برای اندازه‌گیری میزان رطوبت خاک است که در پروژه‌های کشاورزی هوشمند، گلدان‌های اتوماتیک، گلخانه‌ها و سیستم‌های مانیتور هوشمند گیاهان کاربرد فراوانی دارد. این ماژول متشکل از یک پراب فلزی دو شاخه و یک برد راه‌انداز است و قابلیت اتصال به ریزکنترلرهایی مانند Arduino و Raspberry Pi را دارد. قیمت اقتصادی و نصب آسان باعث شده این ماژول در میان علاقه‌مندان اینترنت اشیا و اتوماسیون بسیار محبوب باشد.

مشخصات فنی

• مدل: YL-69 (پراب) + YL-38 (برد راه‌انداز)
• ولتاژ کاری: 3.3 تا 5 ولت DC
• جریان مصرفی: کمتر از 20 میلی‌آمپر
• خروجی‌ها:
  • خروجی آنالوگ (A0): ولتاژ متغیر متناسب با رطوبت
  • خروجی دیجیتال (D0): سیگنال منطقی قابل تنظیم با پتانسیومتر
• طول پراب فلزی: حدود 6 سانتی‌متر
• جنس پراب:ساخته شده از جنس مقاوم فلزی که در برابر خوردگی محکم است (با روکش مناسب)
• ابعاد برد: حدود 3x1.5 سانتی‌متر
• پتانسیومتر: جهت تنظیم حساسیت خروجی دیجیتال
• سازگار با: Arduino، ESP8266، STM32 و سایر میکروکنترلرها
• وزن: کمتر از 20 گرم
• نوع سنجش: خازنی (بر اساس رسانایی خاک)

ویژگی‌ها

•  راحتی در نصب واستفاده که احتیاجی به دانش ومهارت خاصی ندارد
• دارای هر دو خروجی آنالوگ و دیجیتال
• قابلیت تنظیم حساسیت خروجی دیجیتال
• مصرف انرژی پایین
• اندازه کوچک و قابل جایگذاری در گلدان
• واکنش سریع نسبت به تغییرات رطوبت
• قیمت بسیار مناسب و مقرون به صرفه
• امکان کار مداوم و اندازه‌گیری پیوسته

کاربردها

• سیستم‌های هوشمند آبیاری خودکار باغچه و گلدان
• گلخانه‌های رباتیک و کشاورزی هوشمند
• دستگاه‌های کنترل رطوبت گیاهان آپارتمانی
• کاربرد گسترده جهت استفاده در پروژه‌های تحقیقاتی و آموزشی مرتبط با گیاهان و خاک دارد
• مانیتورینگ رطوبت خاک در اینترنت اشیا (IoT)
• آلارم کمبود رطوبت برای مراقبت از گل و گیاه
• استفاده در آزمایشگاه‌های دانش‌آموزی و دانشجویی

مزایا

• سهولت استفاده و نصب سریع
• هزینه پایین نسبت به سایر سنسورهای رطوبت
• قابلیت اتصال آسان به بردهای متنوع
• امکان تنظیم سطح حساسیت
• استفاده همزمان از خروجی آنالوگ و دیجیتال
• مناسب برای ورود به مباحث اتوماسیون و اینترنت اشیا
• ابعاد کوچک و وزن کم، مناسب فضاهای محدود
• به صورت فوری و درکمترین زمان نسبت به تغییرات رطوبت خاک پاسخ‌ می دهد

محدودیت‌ها

• دقت متوسط (مناسب تشخیص نسبی، نه اندازه‌گیری آزمایشگاهی دقیق)
• پراب فلزی با گذر زمان و رطوبت زیاد دچار خوردگی و کاهش کارایی می‌شود
• دقت و طول عمر کمتر نسبت به سنسورهای خازنی پیشرفته
• حساس نسبت به میزان نمک و اسیدیته خاک
• فاقد استاندارد صنعتی برای کاربردهای پرخطر
•  لازم است جهت حفظ دقت وعملکرد پراب بصورت دوره ای تمیز شود
• در خاک‌های خیلی رسی یا شنی ممکن است پاسخ‌دهی کاهش یابد

نحوه استفاده

1. پراب فلزی سنسور را در خاک گلدان یا بستر موردنظر، نزدیک به ریشه گیاه فرو کنید.
2. برد راه‌انداز را به تغذیه (3.3 یا 5 ولت) و GND متصل کنید.
3. سیم پراب را به کانکتور روی برد راه‌انداز متصل کنید.
4. خروجی آنالوگ یا دیجیتال را به ورودی میکروکنترلر موردنظر خود وصل نمایید.
5. صورت نیاز، میزان حساسیت خروجی دیجیتال را با پتانسیومتر روی برد تنظیم کنید.
6. داده‌های خروجی را با برنامه‌نویسی ساده آردوینو یا میکروکنترلر خوانده و برای کنترل آبیاری یا اخطار کمبود رطوبت استفاده کنید.
7. باید به صورت مداوم پراب را تمیز، خشک و مورد بررسی قرار دهید.

نکات ایمنی

• هرگز به سنسور ولتاژ بالاتر از 5 ولت متصل نکنید.
• پراب را در خاک بسیار اسیدی یا قلیایی قرار ندهید تا خوردگی کاهش یابد.
• هنگام تمیز کردن، برق دستگاه را قطع کنید.
• سعی کنید ضربه شدید یا فشار بیش از اندازه به سنسور وارد نشود.
• هنگام استفاده در فضای باز، برد راه‌انداز را در برابر رطوبت محافظت کنید (استفاده در محفظه ضدآب توصیه می‌شود).
• برای کودکان بدون نظارت بزرگ‌تر، استفاده نگردد.

جمع‌بندی

ماژول رطوبت‌سنج خاک YL-69 با توجه به کاربری آسان، قیمت مناسب و سازگاری با انواع میکروکنترلرها، گزینه‌ای عالی برای ساخت سیستم‌های آبیاری و پایش رطوبت خاک در پروژه‌های آموزشی، گلخانه‌ای و خانگی است. اگرچه برای پروژه‌های حرفه‌ای یا اندازه‌گیری‌های بسیار دقیق توصیه نمی‌شود، اما برای آگاهی نسبی از وضعیت رطوبت خاک گیاهان انتخابی کاربردی و اقتصادی است.
