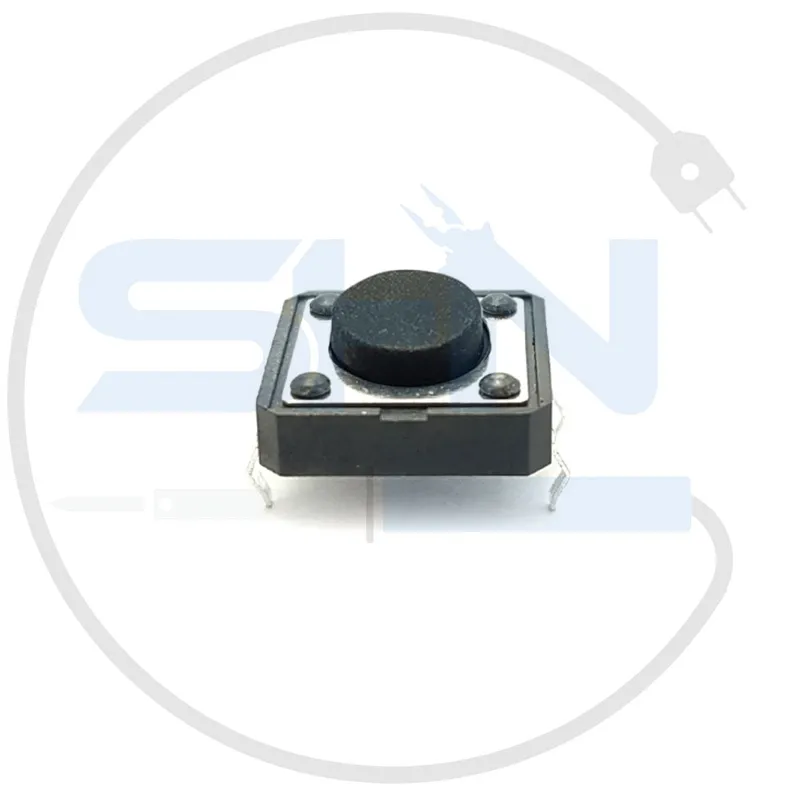

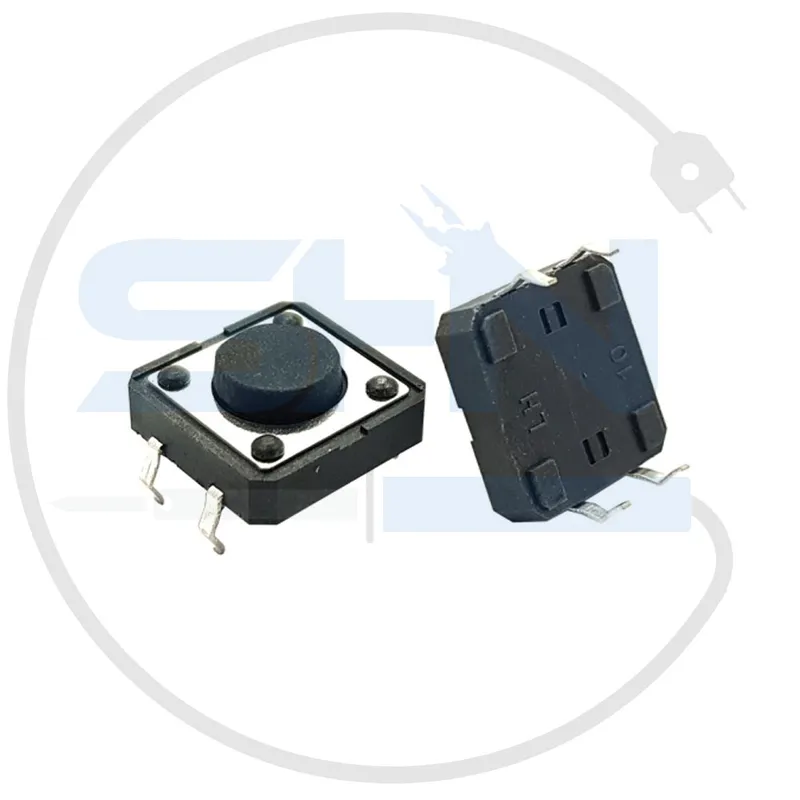

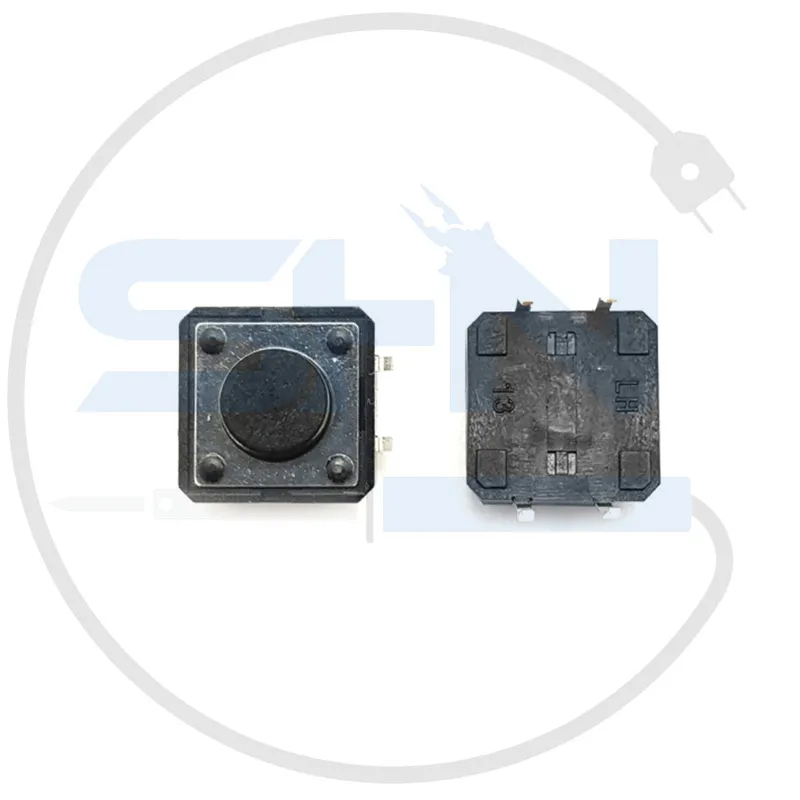

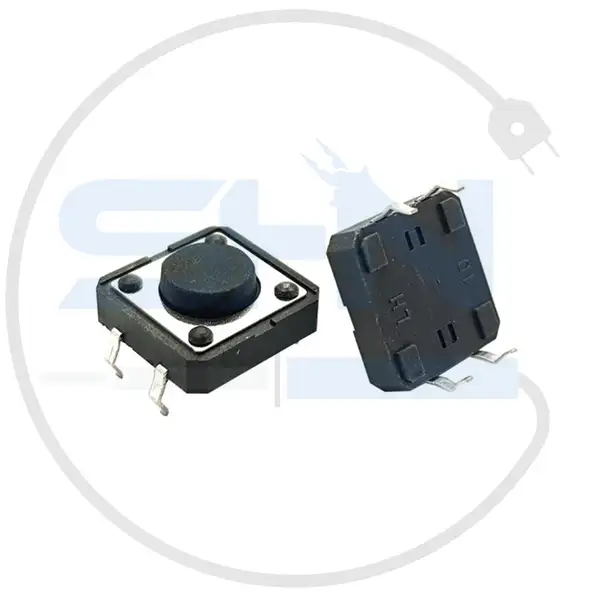

تک‌سوییچ 4 پایه (5 × 12 × 12)

تک‌سوییچ 4 پایه با ابعاد 5 × 12 × 12 میلی‌متر یکی از انواع سوییچ‌های مکانیکی لحظه‌ای (Momentary) است که در مدارهای الکترونیکی برای قطع و وصل لحظه‌ای جریان یا سیگنال استفاده می‌شود. این نوع سوییچ به دلیل چهار پایه‌اش، پایداری بالاتری در نصب ارائه می‌دهد و قابلیت اتصال به مدارهای پیچیده‌تری را فراهم می‌کند. طراحی آن معمولاً برای پروژه‌های متنوع صنعتی، تولیدی و آموزشی مناسب است.

مشخصات فنی

1. ابعاد:

   • طول کلید: 12 میلی‌متر
   • عرض کلید: 12 میلی‌متر
   • ارتفاع بدنه: 5 میلی‌متر (بدون پایه‌ها)

2. تعداد پایه:

   • 4 پایه: دو پایه برای اتصال سیگنال و دو پایه دیگر به‌عنوان نگهدارنده و پایداری بیشتر.

3. نوع عملکرد:

   • لحظه‌ای (Momentary): مدار فقط با فشار دادن کلید برقرار می‌شود و با رها کردن قطع می‌گردد.

4. جنس بدنه:

   • پلاستیک مقاوم در برابر حرارت و فشار.

5. جنس پایه‌ها:

   • از فلزات رسانا (آلیاژ مس با روکش قلع یا نیکل) برای مقاومت در برابر اکسیداسیون.

6. عمر مفید:

   • توانایی تحمل 100,000 بار فشار یا بیشتر (بسته به کیفیت).

ویژگی‌ها

1. پایداری بالا:

   • به دلیل وجود 4 پایه، در مدار چاپی (PCB) پایداری بیشتری داشته و توانایی تحمل فشارهای مکانیکی بیشتر را دارد.

2. ساختار مکانیکی با دوام:

   • طراحی ساده و مقاوم برای استفاده طولانی‌مدت.

3. لحیم‌کاری آسان:

   • پایه‌های باکیفیت برای نصب راحت و لحیم سریع روی برد.

4. اندازه مناسب:

   • مناسب برای فضاهایی که نیاز به کلیدهای کوچک اما بادوام دارند.

5. سازگاری گسترده:

   • قابلیت نصب در مدارهایی با ولتاژ پایین مانند بردهای الکترونیکی متداول.

کاربردها

1. مدارهای الکترونیکی عمومی:

   • برای فعال و غیرفعال کردن مدارهای ساده و پیچیده.

2. صفحه‌کلیدها و دستگاه‌های ورودی:

   • مورد استفاده در کنترل‌های صنعتی، ریموت‌ها، صفحه‌کلیدها و کنسول‌های بازی.

3. پروژه‌های DIY:

   • مناسب برای پروژه‌های آموزشی و ساخت مدارهای خانگی.

4. سیستم‌های کنترلی:

   • استفاده در دستگاه‌های کنترل ولتاژ، جریان، و روشن/خاموش کردن مدارهای مختلف.

5. کاربردهای صنعتی و الکترونیکی سفارشی:

   • در دستگاه‌هایی که نیاز به کلید‌های پرکاربرد و مقاوم دارند.

مزایا

1. پایداری و استحکام بالا:

   • قرارگیری و اتصال قوی‌تر روی برد چاپی (PCB) به دلیل چهار پایه.

2. عمر مفید طولانی:

   • طراحی مناسب برای تحمل فشارهای مکرر تا هزاران بار استفاده.

3. لحیم‌کاری آسان و محکم:

   • نسبت به مدل‌های 2 پایه، این سوییچ دارای پایه‌های اضافی برای استقرار بهتر و لحیم‌کاری ایمن‌تر است.

4. قابلیت کاربرد در مدارهای پیچیده‌تر:

   • امکان مدیریت بهتر سیگنال به دلیل الگوی 4 پایه‌ای.

5. اندازه استاندارد:

   • به راحتی در اکثر بردهای PCB و پروژه‌های الکترونیکی قابل استفاده است.

معایب

1. ابعاد بزرگ‌تر نسبت به تک‌سوییچ‌های کوچک‌تر:

   • ممکن است در مدارهایی با محدودیت فضا کمی بزرگ به‌نظر برسد.

2. عدم مقاومت در برابر آب و گردوغبار:

   • فاقد خاصیت آب‌بندی بوده و مناسب محیط‌های مرطوب یا آلوده نیست.

3. محدودیت جریان و ولتاژ:

   • مناسب تنها برای جریان و ولتاژهای پایین (معمولاً زیر 24V).

نکات نگهداری و نصب

1. لحیم‌کاری استاندارد:

   • پایه‌ها را با استفاده از هویه با دمای مناسب لحیم کنید تا پایه‌ها آسیب نبینند و عدم اتصال کوتاه تضمین شود.

2. نصب دقیق روی PCB:

   • هنگام قرار دادن سوییچ روی برد مدار چاپی، مطمئن شوید که پایه‌ها کاملاً در محل خود قرار گرفته و سوییچ به شاسی یا سطح برد فیکس شده است.

3. محافظت از رطوبت:

   • از استفاده در محیط‌های مرطوب یا گردوغبار زیاد خودداری کنید، مگر اینکه به‌طور جداگانه محافظت شده باشد.

4. اجتناب از فشار بیش از حد:

   • فشار شدید یا استفاده نامناسب از ابزار ممکن است به ساختار مکانیکی کلید آسیب برساند.

5. تمیز نگه داشتن مدار:

   • از ورود آلودگی یا لحیم اضافی در اطراف پایه‌ها جلوگیری کنید تا اتصال‌ها دقیق و ایمن بمانند.

جمع‌بندی

تک‌سوییچ 4 پایه (5 × 12 × 12) به دلیل ابعاد مناسب، پایداری بالا و انعطاف‌پذیری در نصب، یکی از بهترین انتخاب‌ها برای مدارهای الکترونیکی به شمار می‌رود. این کلید ساده و مقاوم، عملکرد بسیار خوبی در قطع و وصل لحظه‌ای مدارها دارد و در پروژه‌های DIY، صنایع الکترونیک و دستگاه‌های ورودی کوچک به‌طور گسترده استفاده می‌شود. اگر به دنبال سوییچی با دوام بالا، نصب آسان و عملکرد مطمئن هستید، این مدل گزینه‌ای بسیار مناسب خواهد بود.
