توضیحات کلی:

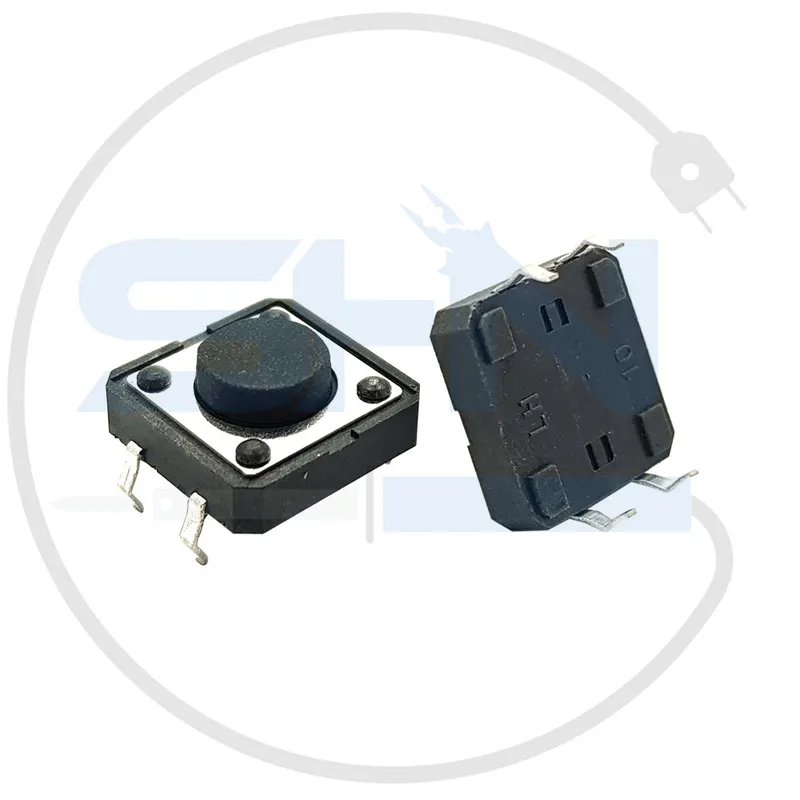

تک سویچ 4 پایه با ابعاد 6×12×12 میلی‌متر یک کلید فشاری لحظه‌ای است که در مدارهای الکترونیکی برای قطع و وصل جریان به صورت موقت استفاده می‌شود. این نوع کلید به دلیل طراحی کوچک و جمع‌وجور، نصب آسان، و عملکرد دقیق، در بردهای PCB، تجهیزات دیجیتال، دستگاه‌های الکترونیکی خانگی و صنعتی، و پروژه‌های DIY کاربرد فراوان دارد.

مشخصات فنی:

1. نوع کلید:

   • فشاری (لحظه‌ای)

2. ابعاد:

   • طول: 6mm
   • عرض: 12mm
   • ارتفاع: 12mm

3. تعداد پایه‌ها:

   • 4 پایه، طراحی مناسب برای اتصال قوی و پایدار به مدار چاپی (PCB).

4. ولتاژ کاری:

   • 3V تا 12V، مناسب برای مدارهای الکترونیکی کم‌جریان.

5. جنس پایه‌ها:

   • فلز رسانا (معمولاً از آلیاژ مس روکش‌شده برای مقاومت در برابر زنگ‌زدگی و اکسیداسیون).

6. جنس بدنه:

   • پلاستیک مقاوم در برابر حرارت (معمولاً ABS یا مواد مشابه).

7. نوع عملکرد:

   • لحظه‌ای: با فشردن کلید اتصال برقرار می‌شود و با رها کردن کلید اتصال قطع می‌شود.

8. طول عمر:

   • قابلیت تحمل 10,000 تا 50,000 بار فشار (بسته به کیفیت ساخت).

ویژگی‌های کلیدی:

1. ابعاد کوچک و جمع‌وجور:

   • مناسب برای دستگاه‌ها و مدارهایی که فضای کمی دارند.

2. طراحی 4 پایه:

   • پایداری بالا در اتصال به بردهای PCB.

3. طول عمر بالا:

   • طراحی مقاوم برای استفاده‌های طولانی‌مدت.

4. عملکرد سریع و دقیق:

   • واکنش فوری هنگام فشردن و بازگشت به حالت اولیه بدون تأخیر.

5. نصب آسان:

   • ساختار پایه‌ها مهندسی وبدون ایراد میباشد که به راحتی میتوان لحیم‌کاری را انجام داد.

6. مناسب برای محیط‌های دمای استاندارد:

   • مقاوم در برابر حرارت تولیدی مدارهای الکترونیکی.

کاربردها:

1. تجهیزات الکترونیکی خانگی:

   • قابل استفاده در تجهیزات خانگی کوچک مانند دکمه‌های کنترل تلویزیون، ریموت‌ها، و دستگاه‌های خانگی دیگر.

2. مدارهای PCB:

   • استفاده در طراحی مدارهای چاپی کوچک و دقیق.

3. پروژه‌های DIY:

   • مناسب برای پروژه‌های خانگی مانند رباتیک، ابزارهای دیجیتال، و سیستم‌های کنترلی.

4. ماشین‌آلات صنعتی کوچک:

   • در تجهیزات با جریان پایین برای قطع و وصل لحظه‌ای جریان.

5. ابزارهای دیجیتال:

   • کیبورد، ماوس، کنترل‌های دیجیتال و گجت‌های الکترونیکی.

مزایا:

1. اندازه جمع‌وجور:

   • با ساختار کوچ وجم وجور آن به راحتی در انواع پروژه‌های مختلف میتوان از آن استفاده کرد.

2. کیفیت ساخت بالا:

   • مقاوم در برابر حرارت و استفاده طولانی‌مدت.

3. پایداری بالا:

   • اتصال مطمئن و دقیق به مدار الکترونیکی.

4. نصب آسان:

   • طراحی استاندارد که به راحتی می‌توان آن را روی مدار لحیم کرد.

5. مقاومت مکانیکی و حرارتی:

   • مناسب برای مدارهای دمای معمولی.

معایب:

1. محدودیت جریان:

   • مناسب برای مدارهای ولتاژ و جریان پایین، نه برای مدارهای توان بالا.

2. حساسیت مکانیکی:

   • ممکن است در برابر فشار بیش از حد یا ضربه شدید آسیب ببیند.

3. عدم مقاومت در محیط‌های مرطوب:

   • در صورت استفاده در محیطی که رطوبت بیش از اندازه باشد از عایق باید استفاده شود.

نکات مهم هنگام استفاده:

1. لحیم‌کاری دقیق:

   • پایه‌ها باید به صورت دقیق و عاری از آلودگی لحیم شوند.

2. اتصال صحیح به مدار:

   • اطمینان از اتصال دقیق و مطمئن با ولتاژ مدار.

3. دمای مناسب لحیم کاری:

   • دمای بیش از حد ممکن است به بدنه پلاستیکی آسیب برساند.

4. محافظت در برابر ضربه:

   • برای جلوگیری از کاهش عمر دستگاه ازفشار استاندارد استفاده کنید.

5. محافظت در برابر عوامل محیطی:

   • در صورت استفاده در محیط‌های مرطوب، از عایق یا پوشش محافظ استفاده کنید.

6. تمیز کردن گرد و غبار:

   • برای جلوگیری از اختلال در عملکرد، سطح کلید را تمیز نگه دارید.

جمع‌بندی:

تک سویچ 4 پایه 6×12×12 یک کلید لحظه‌ای استاندارد با ابعاد کوچک و جمع‌وجور بوده که برای استفاده در مدارهای PCB، دستگاه‌های خانگی، پروژه‌های DIY و تجهیزات دیجیتال طراحی شده است. این کلید به دلیل کیفیت ساخت بالا، عملکرد دقیق و نصب آسان، یکی از گزینه‌های مطلوب برای انواع پروژه‌های الکترونیکی است.اگر در زمان نصب با رعایت نکات نصب شود ودر طول مدت از آن به خوبی نگهداری شود طول عمر و بازدهی دستگاه افزایش می یابد.
