توضیحات کلی:

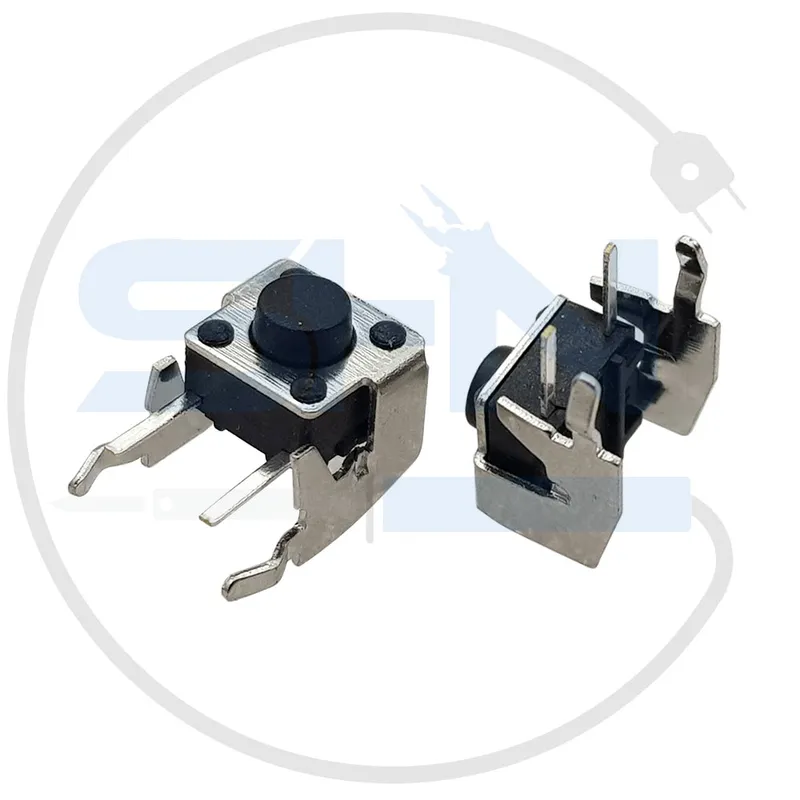

تک سویچ رایت با ابعاد 5×6×6 میلی‌متر یک کلید فشاری لحظه‌ای (Momentary Push Button) با طراحی خاص پایه‌ها در زاویه 90 درجه (Right Angle) است. این طراحی باعث نصب کلید در کنار لبه‌ی برد مدار چاپی (PCB) می‌شود.به دلیل در نظر گرفتن اندازه های کوچک تر در ساخت این کلیدبرای مدارهای الکترونیکی که کوچک وکم جا است مناسب میباشد وبیشتر در دستگا هایی که بتوان آنها را جابه جا کرد وهمچنین ماژول‌های الکترونیکی بیشتر استفاده میشود.

مشخصات فنی:

1. نوع کلید:

   • لحظه‌ای (Momentary Push Button)
     • جریان تنها هنگام فشار دادن کلید برقرار شده و پس از رهاسازی قطع می‌شود.

2. ابعاد:

   • طول: 6 میلی‌متر
   • عرض: 6 میلی‌متر
   • ارتفاع: 5 میلی‌متر

3. طراحی پایه‌ها:

   • زاویه 90 درجه (Right Angle)
     • مناسب برای استفاده در کنار لبه‌ی بردهای مدار چاپی.

4. تعداد پایه‌ها:

   • 4 پایه فلزی برای نصب پایدار روی PCB.

5. ظرفیت جریان:

   • حداکثر 50 میلی‌آمپر تا 200 میلی‌آمپر (بسته به مدل و کیفیت ساخت).

6. ولتاژ کاری:

   • 3 ولت تا 12 ولت DC (قابل استفاده در بسیاری از مدارها).

7. جنس بدنه:

   • ساخته شده از جنس پلاستیک با دوام بالا در برابرحرارت ودمای زیاد که معمولا از ABS یا پلی‌کربنات ساخته شده.

8. جنس پایه‌ها:

   • فلز مقاوم (معمولا نیکل یا آلیاژ مس) با پوشش ضد خوردگی.

9. طول عمر:

   • بیش از 10,000 تا 50,000 بار فشار (بسته به کیفیت ساخت).

ویژگی‌های کلیدی:

1. طراحی پایه‌ی زاویه‌دار (رایت):

   • نصب آسان بر روی لبه‌ی برد PCB و مناسب برای فضاهای فشرده.

2. عملکرد لحظه‌ای و دقیق:

   • تنها هنگام فشار دادن، مدار را وصل می‌کند.

3. ابعاد کوچک:

   • طراحی فشرده برای مدارهایی که فضای محدودی دارند.

4. دوام بالا:

   • مقاوم در برابر فشارهای مکرر.با فشار های مداوم دستگاه آسیب نمی بیند.

5. سازگاری با اکثر بردها:

   • طراحی استاندارد برای استفاده در پروژه‌های مختلف الکترونیکی.

کاربردها:

1. تجهیزات الکترونیکی کوچک:

   • استفاده در گجت‌ها، ریموت‌ها و دستگاه‌های دستی.

2. مدارهای PCB:

   • مناسب برای پروژه‌های آزمایشگاهی و مدارهای خلاقانه.

3. پروژه‌های DIY:

   • کاربرد در ساخت دستگاه‌های کنترلی یا ماژول‌های سفارشی.

4. دستگاه‌های قابل‌حمل:

   • به‌عنوان تک سویچ کنترل عملکرد خاص در دستگاه‌های کوچک و ماژول‌ها.

5. سیستم‌های کنترلی:

   • کاربرد در طراحی تجهیزات مانیتورینگ و کنترل.

مزایا:

1. طراحی زاویه‌دار:

   • امکان نصب در لبه‌ی برد و استفاده راحت در کنار سایر قطعات.

2. ابعاد کوچک و مینیمال:

   • مناسب برای طراحی‌های فشرده و بردهای کوچک.

3. نصب مطمئن:

   • 4 پایه فلزی برای اتصال پایدار روی PCB.

4. عملکرد لحظه‌ای دقیق:

   • بدون مکث جواب میدهد ودارای کیفیت بالایی در کارکرد میباشد.

5. مقاومت در برابر استفاده‌های مکرر:

   • مناسب برای پروژه‌هایی با تعداد فشرده‌سازی بالا.

معایب:

1. محدودیت جریان:

   •  فقط مدارهایی که مصرف کمی داشته باشند را جواب میدهد.

2. حساسیت به شرایط محیطی:

   • در معرض رطوبت یا گردوغبار ممکن است دچار اختلال عملکرد شود.

3. کاربرد محدود:

   • تنها مناسب برای عملکرد لحظه‌ای است و نمی‌تواند جریان دائم برقرار کند.

4. لحیم‌کاری ظریف:

   • نیاز به دقت بیشتر هنگام لحیم‌کاری به دلیل ابعاد کوچک پایه‌ها و طراحی زاویه‌دار.

نکات مهم هنگام استفاده:

1. نصب صحیح در مدار:

   • از مطابقت طراحی کلی مدار با نوع 90 درجه بودن پایه‌ها اطمینان پیدا کنید.

2. استفاده در ولتاژ مجاز:

   • در زمان استفاده دقت کنید  ولتاژ و جریان از حد معمول بالاتر نرود که موجب آسیب شود.

3. محافظت از کلید در محیط:

   • در صورت استفاده در محیط‌های مرطوب، از پوشش‌های محافظ استفاده کنید.

4. دقت در لحیم‌کاری:

   • دمای زیاد هنگام لحیم‌کاری ممکن است باعث تغییر شکل پایه‌ها یا آسیب به بدنه شود.

5. آزمایش کلید:

   • پیش از نصب نهایی، عملکرد تک سویچ را آزمایش کنید.

جمع‌بندی:

تک سویچ رایت 5×6×6 میلی‌متر به دلیل طراحی پایه‌های زاویه‌دار و ابعاد کوچک، گزینه‌ای کاربردی برای بردهای الکترونیکی فشرده و دستگاه‌های کوچک است. این کلید با عملکرد دقیق و کیفیت ساخت قابل قبول، نیازهای بسیاری از طراحان در زمینه کنترل لحظه‌ای را برآورده می‌کند. استفاده اصولی و رعایت نکات نصب باعث استفاده طولانی‌مدت و بدون مشکل خواهد شد.
