توضیحات کلی:

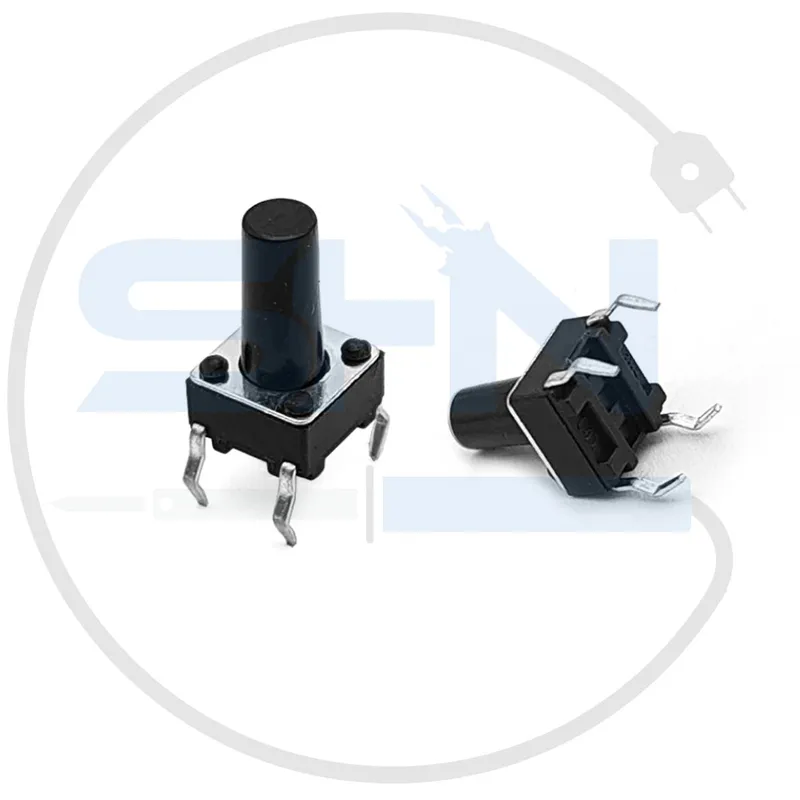

تک سویچ 4 پایه با ابعاد 16×6×6 میلی‌متر یک کلید فشاری لحظه‌ای (Momentary Push Button) است که برای قطع و وصل جریان در مدارهای الکترونیکی طراحی شده است. این مدل از تک سویچ‌ها به دلیل سایز متوسط، کاربرد گسترده‌ای در تجهیزات دیجیتال و بازه وسیعی از دستگاه‌های الکترونیکی خانگی و صنعتی دارد.قابلیت مهم وکارآمد این محصول اندازه مناسب و کشیده کلید آن میباشد که در ساختن مدارهایی با فضای محدود که کلید کاربردی میخواهد قابل استفاده است.

مشخصات فنی:

1. نوع کلید:

   • لحظه‌ای (Momentary)

2. ابعاد:

   • طول: 16mm
   • عرض: 6mm
   • ارتفاع: 6mm

3. تعداد پایه‌ها:

   • 4 پایه
     • مناسب برای اتصال پایدار به مدار چاپی (PCB).

4. ولتاژ کاری:

   • 3V تا 12V
     • برای مدارهای کم‌مصرف و استاندارد.

5. جنس پایه‌ها:

   • فلز رسانا با پوشش ضد زنگ (معمولاً نیکل یا آلیاژ مس).

6. جنس بدنه:

   • پلاستیک مقاوم در برابر حرارت (ABS یا مشابه).

7. نوع عملکرد:

   • پس از فشرده شدن، جریان برقرار شده و با رهاسازی مجدد جریان قطع می‌شود.

8. طول عمر:

   • طراحی شده برای 10,000 تا 50,000 بار فشار.

ویژگی‌های کلیدی:

1. سایز مناسب با طول متوسط:

   • طول کلید 16mm، یک انتخاب متعادل برای مدارهایی با فضای متوسط و کلیدهایی که دسترسی آسان دارند.

2. 4 پایه برای اتصال پایدار:

   • پایه‌های باکیفیت که اتصال محکم و ایمن در PCB ایجاد می‌کنند.

3. عملکرد دقیق و سریع:

   • پاسخ‌دهی فوری در هنگام فشردن کلید.

4. بدنه مقاوم در برابر حرارت:

   • مناسب برای مدارهای دمای استاندارد.

5. طراحی استاندارد:

   • سازگاری با مدارهای چاپی و قابلیت لحیم‌کاری آسان.

6. طول عمر بالا:

   • ساختار مهندسی وبادوام که به راحتی در طی سالها به شما کارخواهد داد.

کاربردها:

1. تجهیزات دیجیتال خانگی:

   • دستگاه‌های کنترل، ریموت‌ها، و گجت‌های الکترونیکی.

2. مدارهای چاپی (PCB):

   • مناسب برای بردهای الکترونیکی حرفه‌ای و کاربردی.

3. پروژه‌های DIY و آزمایشگاهی:

   • استفاده در پروژه‌های الکترونیکی شخصی مانند ابزارهای کنترلی یا رباتیک.

4. ماشین‌آلات صنعتی کوچک:

   • قابل‌استفاده در دستگاه‌های کنترلی که نیازمند سوئیچ لحظه‌ای هستند.

5. تجهیزات دکمه‌ای مانند کیبورد:

   • برای دکمه‌های ساده در دستگاه‌هایی مانند کیبوردهای کنترلی.

مزایا:

1. سایز متعادل و کاربردی:

   • مناسب برای مدارهایی که نیاز به کلید با طول متوسط دارند.

2. عملکرد سریع و بدون تأخیر:

   • واکنش دقیق به فشارهای سریع.

3. کیفیت ساخت بالا:

   • پایه‌های مقاوم به زنگ‌زدگی و بدنه مستحکم.

4. طول عمر بالا:

   •  در طی سالها میتوان از آن استفاده کرد.

5. سهولت نصب:

   • امکان لحیم‌کاری ساده و سریع.

6. سازگاری با ولتاژ پایین:

   • مناسب برای دستگاه‌های کم‌مصرف.

معایب:

1. محدودیت جریان و ولتاژ:

   • مناسب فقط برای جریان‌های پایین (نه برای مدارهای پرمصرف).

2. طول بیشتر نسبت به مدل‌های کوچک‌تر:

   • ممکن است در مدارهای بسیار کوچک یا با فضای محدود جای‌گیری دشوار باشد.

3. حساسیت به شرایط محیطی نامناسب:

   •  اگر محیط قرارگیری رطوبت زیادی داشته باشد باید از روکش استفاده شود و موارد احتیاط را درخصوص ضربه وآسیب رعایت کرد.

نکات مهم هنگام استفاده:

1. لحیم‌کاری دقیق:

   • پایه‌ها باید کاملاً و به‌صورت پایدار لحیم شوند.

2. تطبیق جریان و ولتاژ:

   • از استفاده در مدارهای پرمصرف خودداری کنید.

3. دمای مناسب لحیم‌کاری:

   • برای جلوگیری از آسیب به بدنه استفاده از دمای زیاد در زمان لحیم کاری ممنوع میباشد.

4. محافظت از گرد و غبار:

   • سطح کلید را تمیز نگه دارید تا عملکرد بهینه داشته باشد.

5. عایق‌بندی مناسب:

   • در محیط‌های مرطوب از روش‌های عایق‌بندی استفاده کنید.

6. فشار استاندارد:

   • فشار بیش‌ازحد به کلید وارد نکنید تا از خرابی مکانیکی جلوگیری شود.

جمع‌بندی:

تک سویچ 4 پایه 16×6×6 از محصولات کاربردی که فضای کمتری را در مدار اشغال میکند ودسترسی راحتی به کلید دارید.این مدل برای دستگاه‌های دیجیتال کوچک، مدارهای PCB، و پروژه‌های DIY با کاربردهای متوسط بسیار مناسب است. عملکرد دقیق، نصب آسان، و کیفیت ساخت بالا از جمله ویژگی‌های برجسته این مدل است. با رعایت نکات استفاده، محصول می‌تواند بازدهی خوبی در پروژه‌ها و تجهیزات مختلف داشته باشد.
