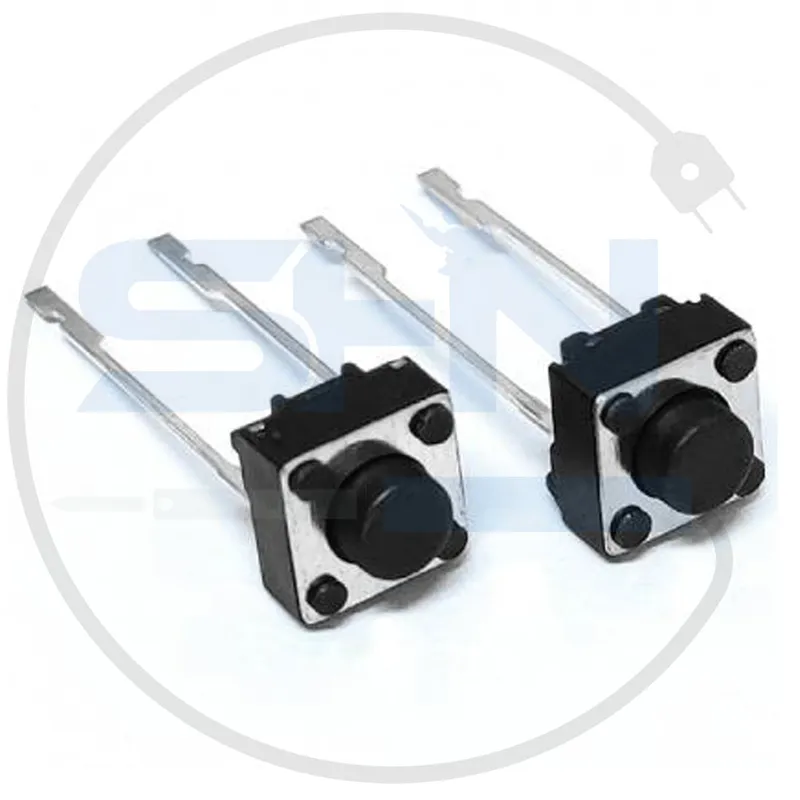

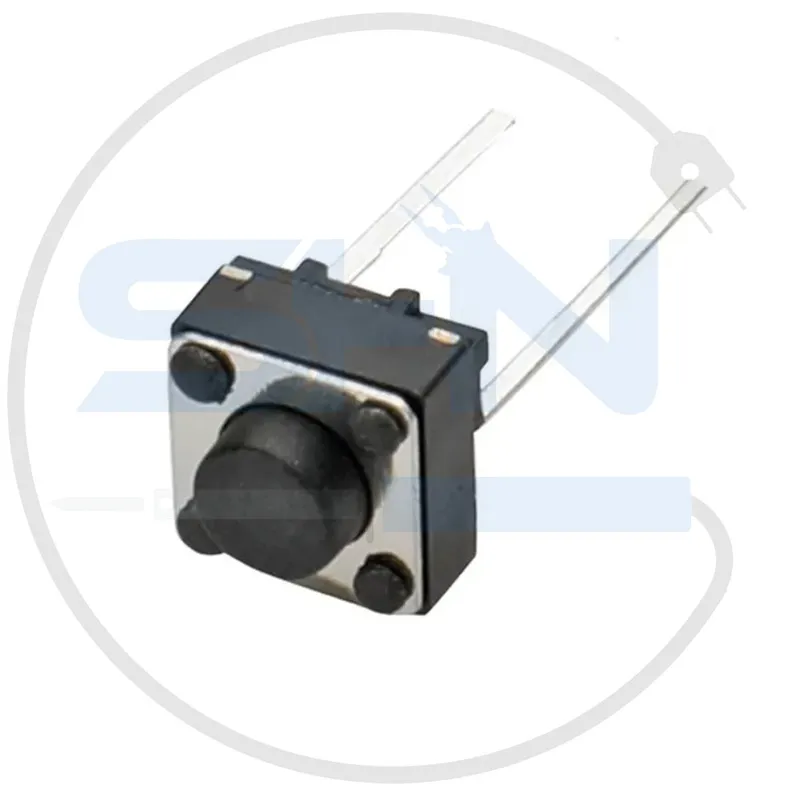

تک سوئیچ 2 پایه 5×6×6 میلی‌متر

معرفی محصول

تک سوئیچ 2 پایه (Tactile Switch) یکی از قطعات اصلی در بردهای الکترونیکی است که برای ایجاد کلیدهای فشاردهی (Push Button) در طراحی‌های الکترونیکی استفاده می‌شود. این سوئیچ کوچک و کاربردی برای مواردی مانند کنترل عملکرد، ورود دستورات، یا روشن/خاموش کردن مدارها در دستگاه‌های الکترونیکی استفاده می‌شود. مدل 5×6×6 میلی‌متر یک محصول استاندارد با طراحی جمع‌وجور است که در بسیاری از مدارهای دیجیتال به کار می‌رود.

مشخصات فنی

• ابعاد سوئیچ:

  • طول: 5 میلی‌متر
  • عرض: 6 میلی‌متر
  • ارتفاع: 6 میلی‌متر

• تعداد پایه: 2 پایه (اتصال دیجیتال ساده)

• جنس بدنه: پلاستیک مقاوم در برابر حرارت (ABS یا مشابه)

• جنس پایه‌ها: فلز آبکاری‌شده با قلع برای داشتن اتصال الکتریکی مطمئن

• نوع عملکرد: لحظه‌ای (Momentary)

  • عمل می‌کند فقط زمانی که دکمه فشار داده شود (بازگشت به حالت اولیه پس از رها شدن).

• ولتاژ و جریان کاری:

  • ولتاژ: حداکثر 24 ولت
  • جریان: حداکثر 50 میلی‌آمپر

• فاصله بین پایه‌ها: 4 میلی‌متر (استاندارد برای نصب روی PCB)

• عمر مفید: معمولاً بیش از 100,000 بار فشاردهی و استفاده

ویژگی‌ها

1. ساختار کوچک و اقتصادی:

   • با ابعاد 5×6×6 میلی‌متر، مناسب برای پروژه‌های کوچک و مدارهای فشرده.

2. دو پایه با اتصالات ساده:

   • ایده‌آل برای کاربردهای بدون نیاز به مدارهای پیچیده.

3. عملکرد لحظه‌ای (Momentary):

   • قابلیت استفاده برای حالت فشاری با بازگشت سریع به حالت قبلی.

4. نصب آسان روی PCB:

   • طراحی استاندارد پایه‌ها برای لحیم‌کاری ساده و نصب روی برد مدار چاپی.

5. دوام و عمر طولانی:

   • مقاوم در برابر فرسایش و فشارهای مکرر با عمر بیش از 100 هزار بار استفاده.

6. کاربری متنوع:

   • مناسب برای انواع پروژه‌های DIY، صنعتی و دستگاه‌های الکترونیک روزمره.

کاربردها

1. مدارهای الکترونیکی DIY:

   • استفاده در پروژه‌های دانش‌آموزی و آموزشی به عنوان کلید فشاردهی.

2. کنترل دستگاه‌های الکترونیکی کوچک:

   • تنظیمات تلویزیون، لوازم خانگی، ریموت‌کنترل‌ها، و بردهای کنترلی.

3. صفحات کلیدی و کیبوردهای ماتریسی:

   • مورد استفاده در طراحی کیبوردها یا پنل‌های کنترل مدار ماتریسی.

4. مدارهای کنترل و راه‌اندازی:

   • برای روشن/خاموش کردن یا ارسال سیگنال‌های دیجیتال.

5. کاربردهای صنعتی:

   • استفاده در دستگاه‌های کنترل صنعتی یا صفحات کنترل تجهیزات.

مزایا

• اندازه کوچک و فشرده: مناسب برای فضاهای محدود.
• قیمت اقتصادی: گزینه‌ای مقرون‌به‌صرفه برای مدارات الکترونیکی کوچک.
• طول عمر بالا: مقاوم در برابر فشارهای مکرر.
• نصب ساده: طراحی استاندارد برای لحیم‌کاری سریع و آسان روی PCB.
• کارایی بالا: مناسب برای ولتاژها و جریان‌های کم.

معایب

• محدودیت ولتاژ و جریان: قابل استفاده فقط در مدارهای الکترونیکی با جریان و ولتاژ کم (حداکثر 24 ولت و 50 میلی‌آمپر).
• لحظه‌ای بودن عملکرد: برای وظایفی که نیاز به کلید دائمی (مانند روشن یا خاموش ماندن) دارند، مناسب نیست.
• ظرافت زیاد: احتمال آسیب در برابر فشار بیش از حد یا لحیم‌کاری نادرست.

نحوه استفاده

1. طراحی مدار:

   • ابتدا مکان مناسب برای سوئیچ را در طراحی برد تعیین کنید.

2. قرار دادن در PCB:

   • سوئیچ را با توجه به فاصله پایه‌ها (4 میلی‌متر) روی برد قرار دهید.

3. لحیم‌کاری پایه‌ها:

   • پایه‌های فلزی را به مدار لحیم کنید، مطمئن شوید که اتصال الکتریکی به درستی برقرار شده است.

4. اتصال به مدار:

   • یک پایه را به منبع تغذیه مثبت یا ورودی سیگنال و پایه دیگر را به خروجی یا پایه GND متصل کنید.

5. تست عملکرد:

   • با فشار دادن دکمه، اطمینان حاصل کنید که مدار به درستی کار می‌کند.

نگهداری و نکات ایمنی

1. جلوگیری از اعمال فشار زیاد:

   • از فشار بیش ‌از ‌حد روی سوئیچ خودداری کنید تا باعث شکستگی یا خرابی نشود.

2. لحیم‌کاری درست:

   • هنگام نصب روی PCB از دمای مناسب هویه استفاده کنید تا پایه‌ها یا بدنه آسیب نبینند.

3. اجتناب از ولتاژ و جریان بالا:

   • سوئیچ را در مدارهایی که بالاتر از ولتاژ و جریان کاری توصیه‌شده هستند، استفاده نکنید.

جمع‌بندی

تک سوئیچ 2 پایه 5×6×6 میلی‌متر یک قطعه کوچک، اقتصادی و بسیار کاربردی در طراحی و ساخت مدارهای الکترونیکی است. این سوئیچ به دلیل ابعاد کوچک، عمر طولانی و سهولت در نصب روی PCB انتخاب مناسبی برای کاربردهای مختلف از پروژه‌های DIY گرفته تا استفاده در محصولات صنعتی است.
