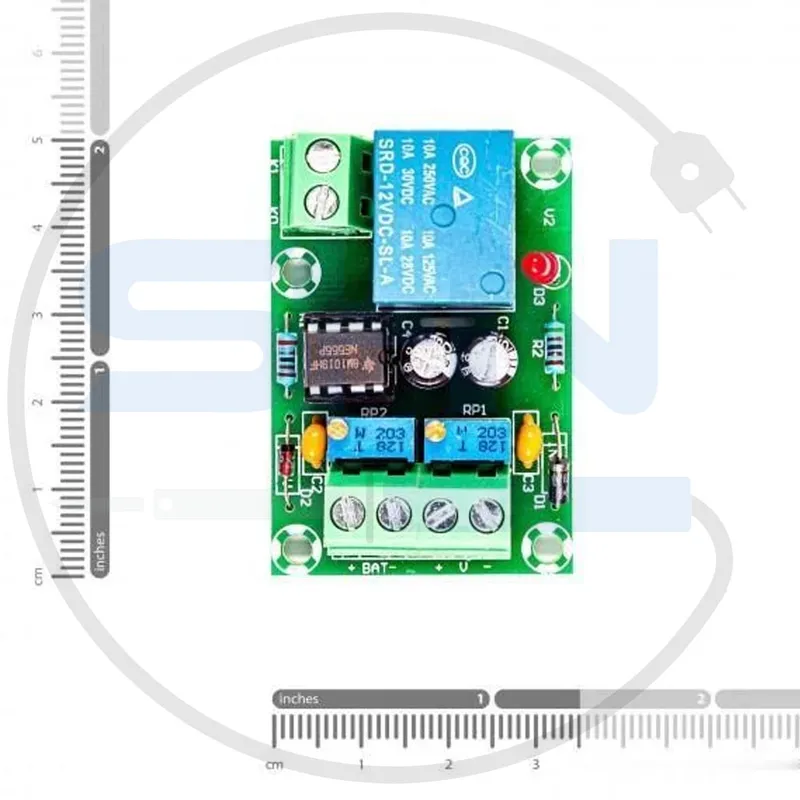

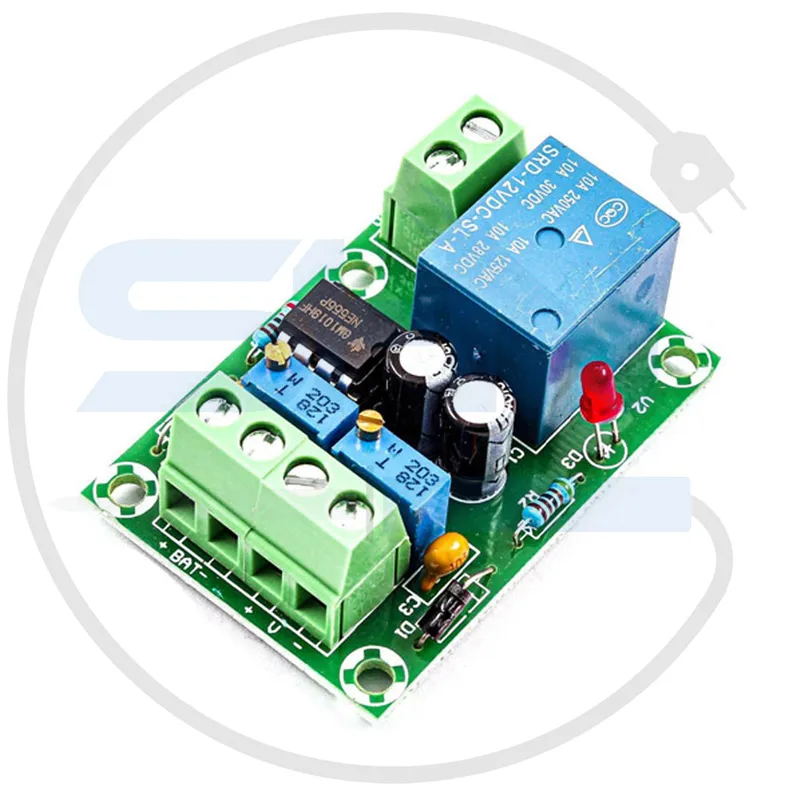

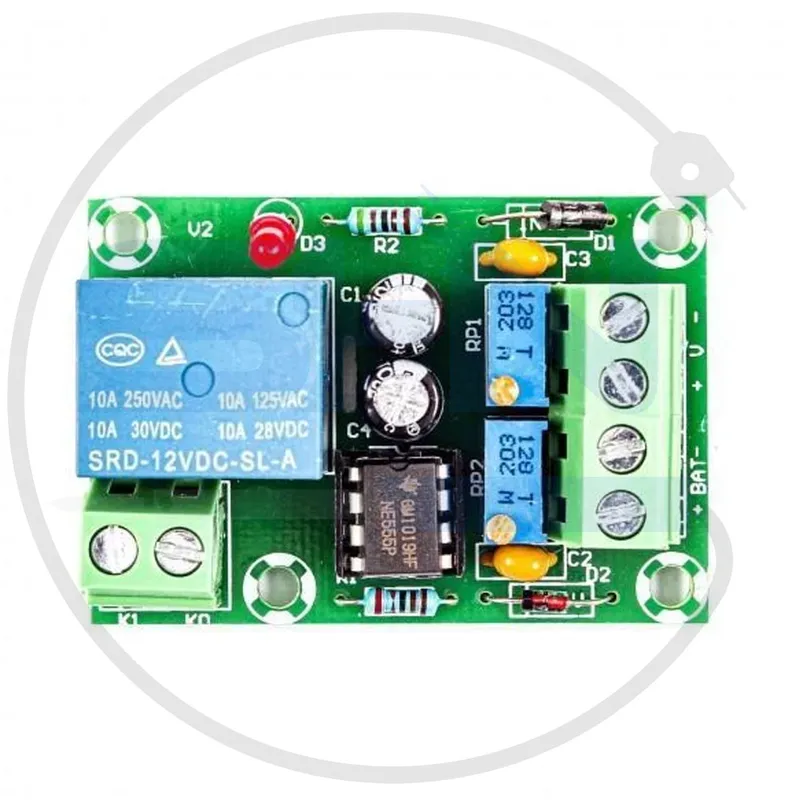

ماژول کنترل شارژ باتری 12 ولت مدل XH-M601

ماژول XH-M601 یک کنترل‌کننده شارژ باتری 12 ولت است که برای مدیریت و نظارت بر فرآیند شارژ و تخلیه باتری‌ها طراحی شده است. این محصول با قابلیت‌های خودکار، عملکرد دقیق، و طراحی ساده، گزینه‌ای مناسب برای افرادی است که به دنبال مدیریت بهینه انرژی در باتری‌های 12 ولتی خود هستند.

مشخصات فنی

• مدل: XH-M601
• ولتاژ کاری: 12 ولت DC
• جریان کاری: تا حداکثر 10 آمپر
• ولتاژ قابل تنظیم:
  • قطع شارژ: قابل‌تنظیم بین 12.4 تا 14.8 ولت
  • اتصال شارژ: قابل‌تنظیم بین 10 تا 13.3 ولت
• صفحه نمایش: دیجیتالی LED برای نمایش ولتاژ لحظه‌ای باتری
• ابعاد: 6×3.4×1.5 سانتی‌متر
• نوع رله: رله با توان بالا برای قطع و وصل جریان شارژ
• مواد ساخت: PCB با کیفیت بالا و قطعات الکترونیکی بادوام

ویژگی‌ها

1. کنترل هوشمند شارژ و تخلیه:
   • امکان تنظیم محدوده ولتاژ شارژ باتری به صورت دلخواه (قطع و وصل خودکار).
2. محافظت از باتری:
   • جلوگیری از شارژ بیش‌ازحد یا تخلیه کامل باتری که باعث افزایش طول عمر باتری می‌شود.
3. صفحه نمایش دیجیتال:
   • ارائه اطلاعات لحظه‌ای درباره ولتاژ باتری برای کارکرد دقیق‌تر.
4. سازگاری بالا:
   • مناسب برای انواع باتری‌های 12 ولت مانند باتری‌های سرب‌اسیدی، ژل، و باتری‌های لیتیومی.
5. طراحی جمع‌وجور:
   • ابعاد کوچک و قابل‌نصب در فضاهای محدود.
6. حفاظت در برابر اتصال کوتاه:
   • رله داخلی و مدارات حفاظتی برای جلوگیری از آسیب به باتری یا سیستم شارژ.

کاربردها

1. سیستم‌های انرژی خورشیدی:
   • مدیریت شارژ باتری‌های ذخیره انرژی در سیستم‌های خورشیدی.
2. UPS و منابع تغذیه:
   • کنترل شارژ باتری‌ها در دستگاه‌های پشتیبان برق.
3. مدیریت انرژی در خودروها:
   • مناسب برای باتری ماشین، موتور سیکلت، یا قایق.
4. تجهیزات الکترونیکی:
   • قابل‌استفاده در سیستم‌های روشنایی یا دستگاه‌های الکترونیکی مجهز به باتری.
5. پروژه‌های DIY:
   • مورد استفاده در پروژه‌های شخصی مرتبط با مدیریت باتری.

مزایا

1. افزایش طول عمر باتری:
   • جلوگیری از شارژ یا تخلیه بیش‌ازحد.
2. مدیریت دقیق شارژ:
   • قابلیت تنظیم محدوده ولتاژ بر اساس نوع و نیاز باتری.
3. عملکرد خودکار:
   • عدم نیاز به نظارت مداوم، قطع و وصل شارژ به صورت اتوماتیک انجام می‌شود.
4. صرفه‌جویی در انرژی:
   • بهینه‌سازی مصرف انرژی در فرآیند شارژ.
5. قابلیت اعتماد بالا:
   • مدارهای حفاظتی و طراحی استاندارد باعث عملکرد پایدار می‌شوند.

محدودیت‌ها

1. محدودیت جریان:
   • حداکثر جریان قابل تحمل تا 10 آمپر بوده و برای کاربردهای بالاتر مناسب نیست.
2. ولتاژ ثابت:
   • فقط برای باتری‌های ولتاژ 12 ولت کاربرد دارد.
3. نیاز به تنظیم:
   • باید ولتاژ‌های قطع و اتصال شارژ به صورت دستی و دقیق تنظیم شوند.
4. عدم محافظت در برابر دما:
   • فاقد سیستم مدیریت دما برای باتری‌های حساس است.

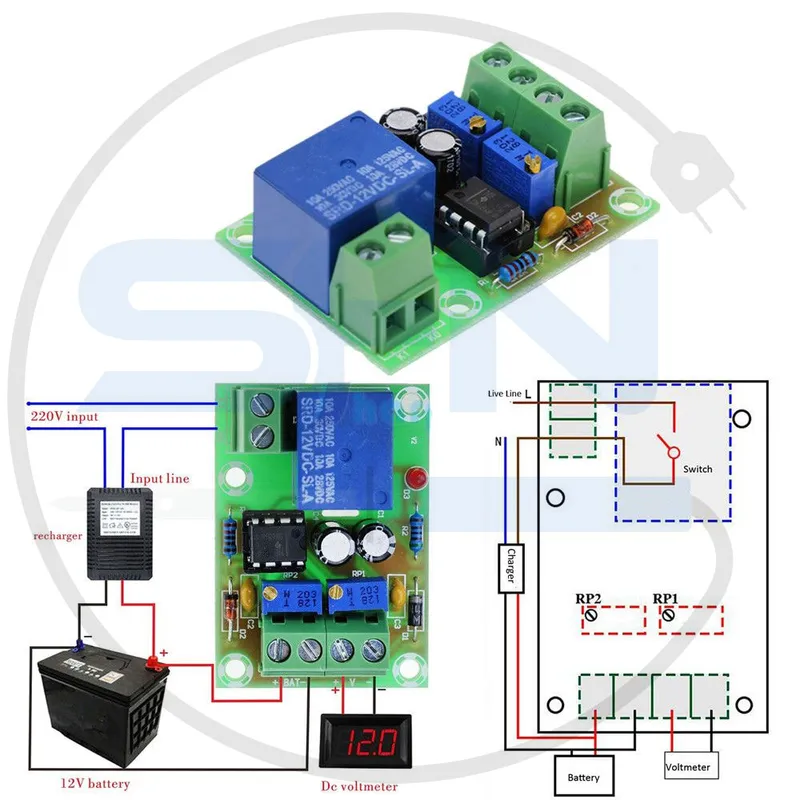

نحوه تنظیم و استفاده

1. اتصالات:
   • ماژول را به باتری و منبع تغذیه شارژ (مثلاً شارژر خورشیدی یا آداپتور) متصل کنید.
2. تنظیم حد بالا:
   • ولتاژ قطع شارژ را بین 12.4 تا 14.8 ولت تنظیم کنید تا باتری بیش از حد شارژ نشود.
3. تنظیم حد پایین:
   • ولتاژ وصل شارژ را بین 10 تا 13.3 ولت تنظیم کنید تا از تخلیه کامل باتری جلوگیری شود.
4. نمایش عملکرد:
   • صفحه LED ولتاژ لحظه‌ای باتری را نمایش داده و اطلاعات لازم را در اختیار شما قرار می‌دهد.
5. اطمینان از عملکرد:
   • پس از تنظیم ولتاژ، رله به صورت خودکار جریان شارژ را قطع و وصل می‌کند.

نکات ایمنی

• از اتصال ماژول به باتری با ولتاژ بالاتر یا پایین‌تر از 12 ولت اجتناب کنید.
• ولتاژ و جریان منبع تغذیه شارژ باید مناسب و مطابق با مشخصات باتری باشد.
• در محیط خشک و دور از رطوبت نگهداری و استفاده کنید.
• عدم اتصال اشتباه سیم‌ها (مثبت و منفی) برای جلوگیری از آسیب به مدار.
• پیش از تنظیم ولتاژ، دستورالعمل‌های مناسب را مطالعه کنید.

جمع‌بندی

ماژول کنترل شارژ باتری XH-M601 با طراحی هوشمند و قابلیت قطع و وصل خودکار، گزینه‌ای مناسب برای مدیریت باتری‌های 12 ولتی در کاربردهای مختلف است. این محصول با محافظت از باتری، تنظیم دقیق محدوده ولتاژ، و صفحه نمایش دیجیتال، یک راه‌حل ساده اما کارآمد برای بهینه‌سازی عملکرد باتری‌ها ارائه می‌کند. اگر به دنبال ابزاری قابل‌اعتماد برای مدیریت شارژ باتری هستید، این ماژول انتخابی مطمئن خواهد بود.
