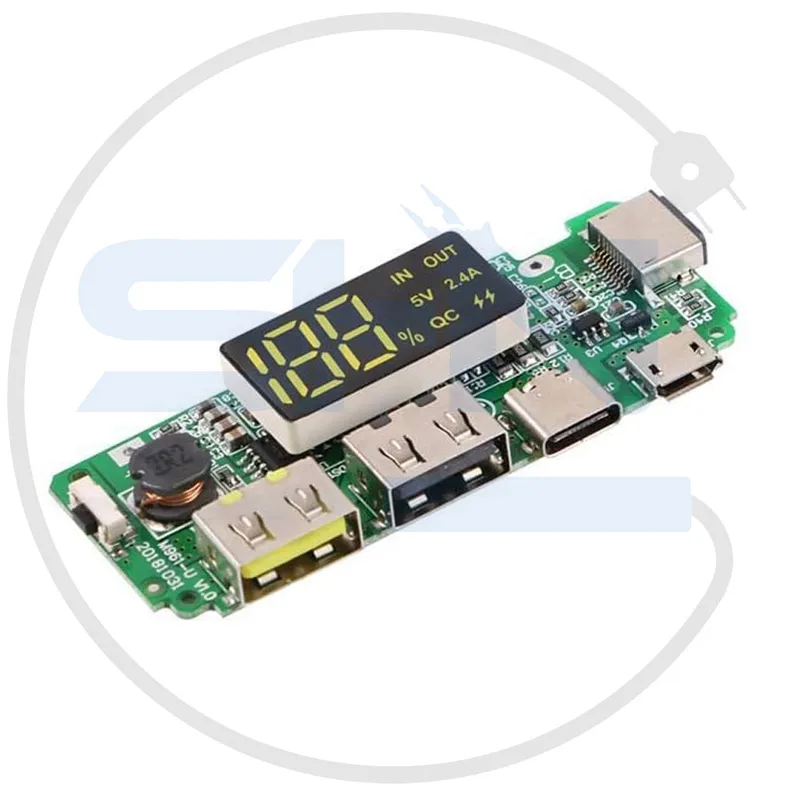

ماژول پاوربانک با نمایشگر H961-U (AN-1000)

ماژول پاوربانک H961-U یک ماژول کاربردی و حرفه‌ای برای ساخت پاوربانک‌های سفارشی و قابل حمل است. این ماژول مجهز به نمایشگر دیجیتال جهت نشان‌دادن درصد شارژ و وضعیت باتری بوده و امکانات متعددی نظیر مدیریت شارژ و تخلیه باتری، سازگاری با باتری‌های لیتیومی، و استفاده بهینه از ظرفیت خروجی را ارائه می‌دهد. طراحی کوچک و سبک آن برای پروژه‌های DIY و استفاده در شارژ دستگاه‌های الکترونیکی مناسب است.

مشخصات فنی

• مدل: H961-U (AN-1000)
• ولتاژ ورودی: 5V DC (USB یا micro-USB)
• ولتاژ خروجی: 5V DC
• جریان خروجی: حداکثر 2 آمپر
• پشتیبانی از باتری: باتری‌های لیتیوم-یونی 3.7V یا 18650
• تعداد باتری قابل اتصال: 1 تا 2 عدد (بسته به طراحی)
• نمایشگر: نمایشگر دیجیتال LED برای نشان دادن درصد شارژ باتری.

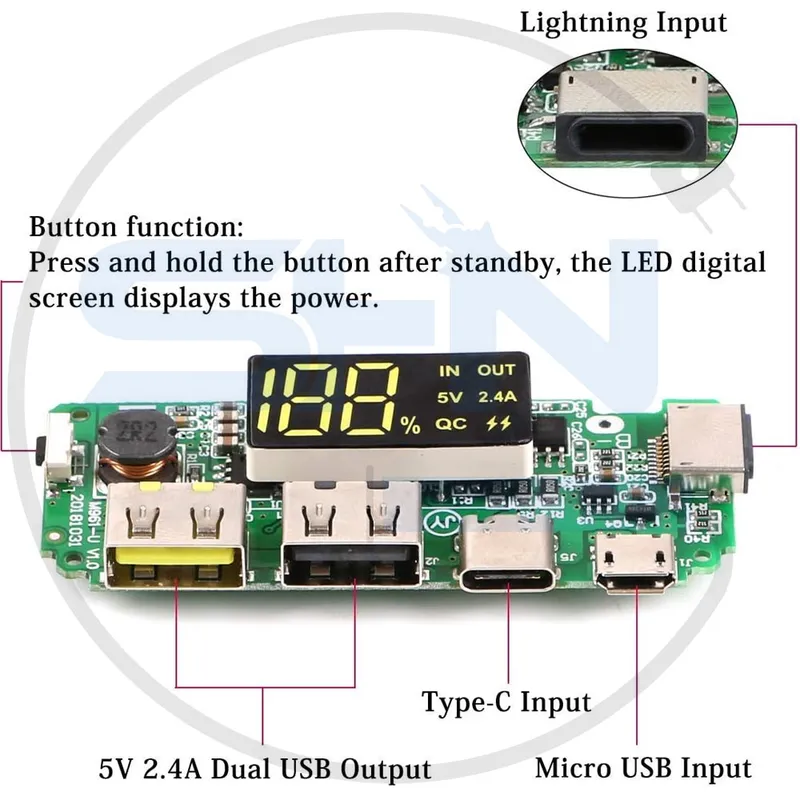

• نوع پورت‌های ورودی/ خروجی:
  • ورودی: micro-USB
  • خروجی: USB-A
• جریان تخلیه: تخلیه بهینه با حداقل آسیب به باتری‌ها.
• ویژگی محافظت:
  • محافظت در برابر شارژ بیش از حد.
  • محافظت در برابر اتصال کوتاه.
  • محافظت در برابر تخلیه کامل باتری.

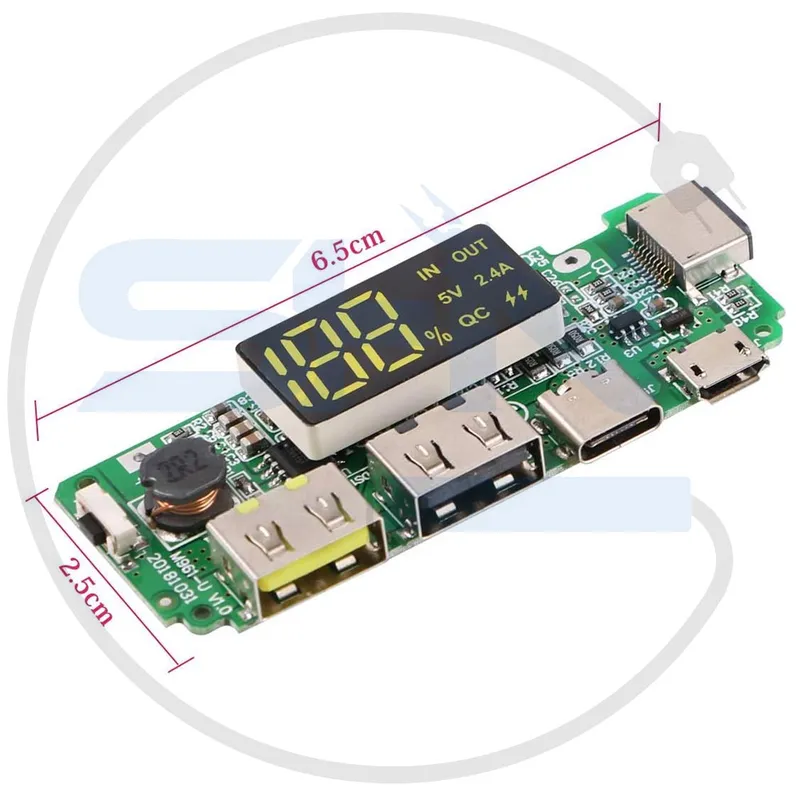

• ابعاد: کوچک و سبک، مناسب برای پروژه‌های دستی.

ویژگی‌ها

1. نمایشگر دیجیتال:
   • مجهز به نمایشگر LED جهت نمایش درصد شارژ باتری به صورت دقیق.
2. محافظت الکترونیکی:
   • سیستم حفاظتی پیشرفته برای جلوگیری از آسیب به باتری‌ها و دستگاه‌های متصل.
3. پشتیبانی از باتری‌های 18650:
   • قابلیت استفاده با باتری‌های قدرتمند 3.7V جهت تامین انرژی دستگاه‌ها.
4. خروجی پایدار:
   • تامین ولتاژ ثابت 5V با جریان حداکثر 2 آمپر، برای شارژ سریع و ایمن دستگاه‌ها.
5. کاربری آسان:
   • پورت‌های ورودی و خروجی استاندارد USB برای اتصال راحت.
6. طراحی قابل حمل:
   • وزن کم و اندازه کوچک، مناسب برای ساخت پاوربانک‌های شخصی.

کاربردها

1. ساخت پاوربانک سفارشی:
   • استفاده از باتری‌های لیتیومی 18650 برای طراحی پاوربانک شخصی.
2. شارژ موبایل و دستگاه‌های الکترونیکی:
   • شارژ وسایل الکترونیکی مانند گوشی‌های هوشمند، تبلت‌ها، و سایر گجت‌ها.
3. منبع تغذیه پروژه‌های DIY:
   • مناسب برای تامین انرژی بردهای الکترونیکی کوچک.
4. تعمیر و بازسازی پاوربانک‌ها:
   • قابلیت جایگزینی برد‌های خراب در پاوربانک‌های قدیمی.
5. کاربرد آموزشی:
   • استفاده در پروژه‌های دانش‌آموزی و آموزشی برای آشنایی با عملکرد مدارهای شارژ و تخلیه باتری.

مزایا

1. نمایشگر دقیق:
   • اطلاع از میزان شارژ باتری در هر لحظه.
2. مدار حفاظتی هوشمند:
   • محافظت کامل از باتری و دستگاه‌ها در برابر آسیب‌های الکتریکی.
3. پشتیبانی از شارژ سریع:
   • خروجی با جریان 2 آمپر برای شارژ سریع‌تر دستگاه‌ها.
4. کارکرد آسان:
   • نصب و راه‌اندازی ساده بدون نیاز به تخصص بالا.
5. سازگاری بالا:
   • قابل استفاده با انواع باتری‌های لیتیومی و دستگاه‌های استاندارد USB.

محدودیت‌ها

1. پشتیبانی محدود از باتری:
   • فقط با باتری‌های 3.7V لیتیومی سازگار است.
2. محدودیت جریان خروجی:
   • حداکثر جریان خروجی 2 آمپر ممکن است برای برخی دستگاه‌های پرمصرف کافی نباشد.
3. نیاز به باتری جداگانه:
   • باتری‌ها باید به طور جداگانه تهیه شوند؛ این ماژول فاقد باتری داخلی است.
4. عدم پشتیبانی از شارژ سریع Qualcomm:
   • فناوری شارژ سریع QC در این ماژول وجود ندارد.

نحوه استفاده

1. اتصال باتری:

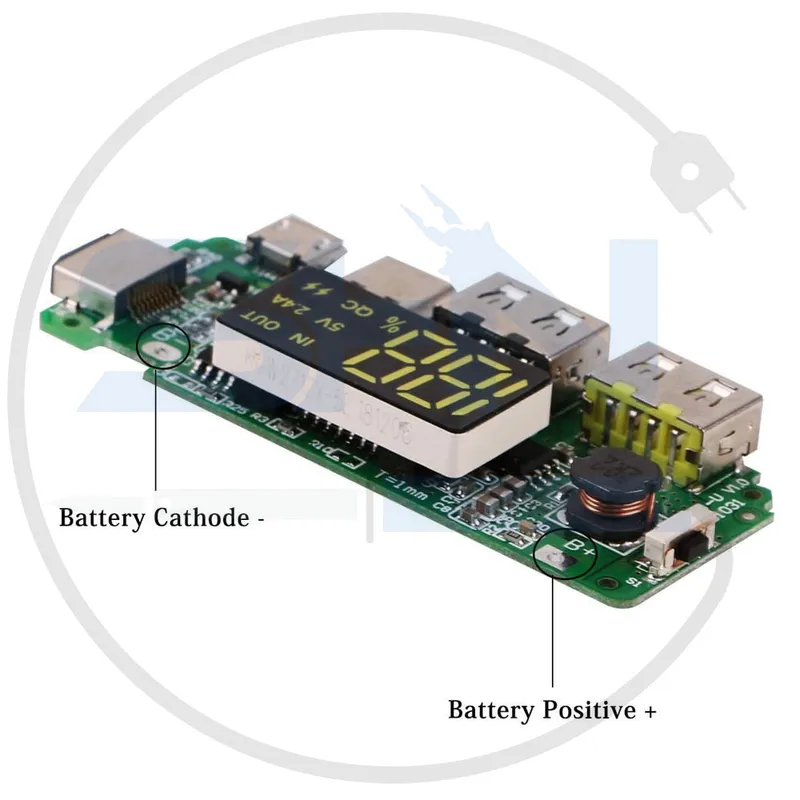

   • باتری 18650 یا مشابه را با رعایت قطب مثبت و منفی به مدار متصل کنید.
2. اتصال منبع ورودی:
   • از پورت micro-USB برای شارژ باتری پاوربانک استفاده کنید.
3. اتصال دستگاه به خروجی:
   • دستگاه موردنظر را با کابلی استاندارد به پورت USB-A وصل کنید.
4. نمایش درصد شارژ:
   • نمایشگر دیجیتال درصد باقیمانده شارژ باتری را نمایش می‌دهد.
5. اطمینان از دمای مناسب:
   • این ماژول را در دمای اتاق و فضای خشک استفاده کنید.

نکات ایمنی

• محافظت از باتری:
  • باتری‌ها را در برابر شارژ بیش از حد یا تخلیه کامل محافظت کنید.
• عدم اتصال کوتاه:
  • از اتصال کوتاه باتری یا مدار جلوگیری کنید.
• استفاده در دمای مناسب:
  • حرارت بالا یا رطوبت ممکن است باعث آسیب شود.
• نگهداری صحیح:
  • باتری‌ها و ماژول را به دور از معرض آب یا ضربه نگهداری کنید.

جمع‌بندی

ماژول پاوربانک H961-U (AN-1000) با قابلیت نمایش درصد شارژ، مدار حفاظتی هوشمند، و سازگاری با باتری‌های لیتیوم 18650، یک گزینه عالی برای ساخت پاوربانک‌های شخصی و تعمیر پاوربانک‌های قدیمی است. طراحی کوچک و سبک همراه با امکانات متنوع، این ماژول را به یک ابزار کارآمد برای پروژه‌های DIY و تعمیرات حرفه‌ای تبدیل کرده است.
