معرفی محصول

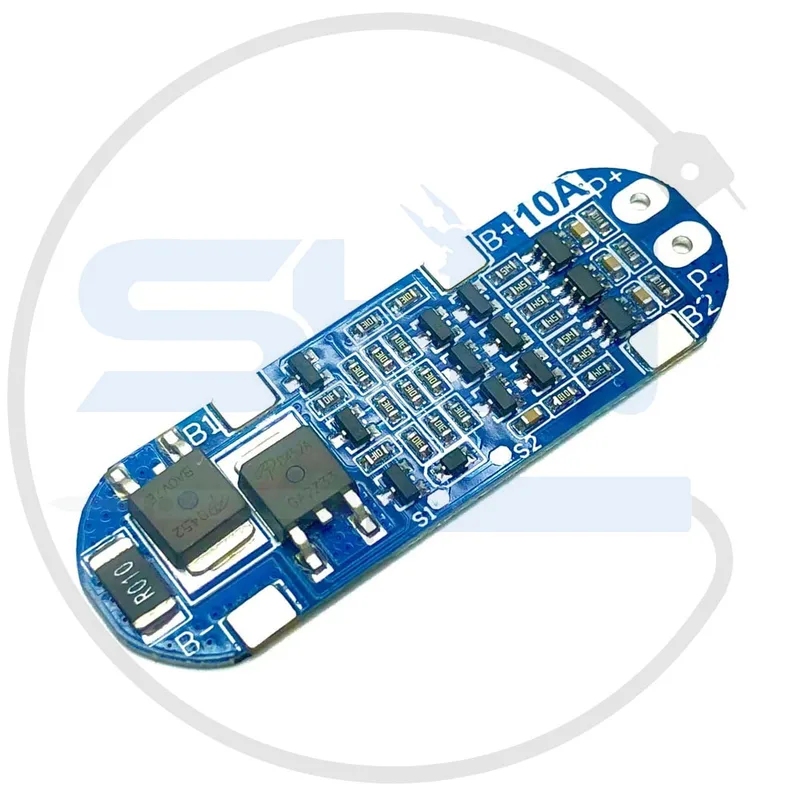

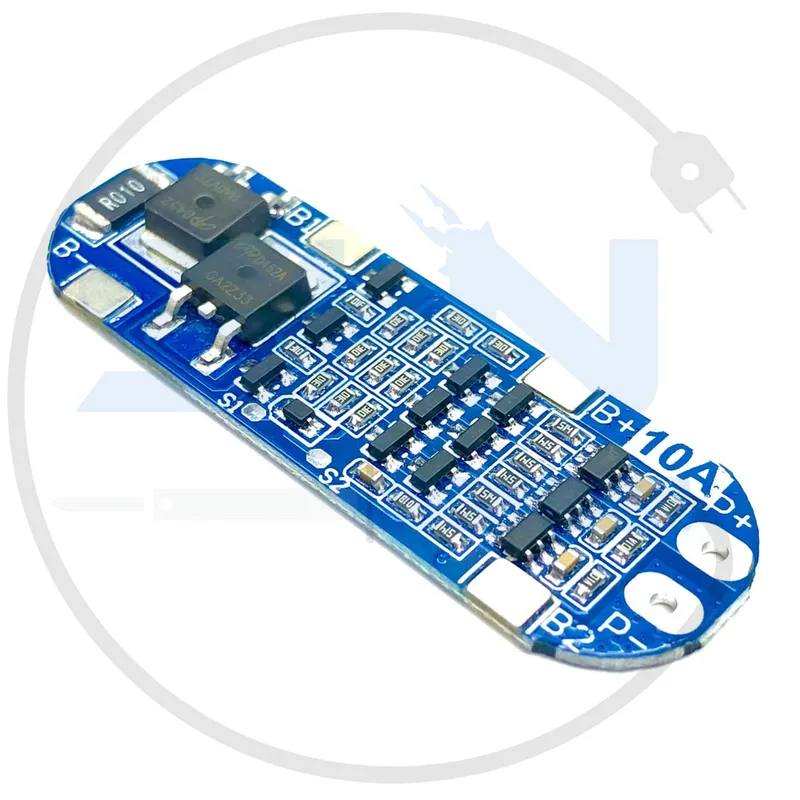

ماژول شارژر و محافظ شارژ باتری لیتیومی 3CELL 10A یک مدار الکترونیکی هوشمند است که برای مدیریت شارژ و تخلیه باتری‌های لیتیوم یونی یا لیتیوم پلیمری طراحی شده است. این ماژول مخصوص باتری‌های لیتیومی با چینش 3 سلولی سری ساخته شده است و از ظرفیت جریان حداکثر 10 آمپر پشتیبانی می‌کند. چنین ماژولی امنیت و کارایی باتری‌ها را تضمین کرده و از آسیب در اثر شارژ بیش‌ازحد، تخلیه عمیق، یا جریان‌های اضافی جلوگیری می‌کند.

مشخصات فنی

• نوع باتری: لیتیوم یونی (Li-ion) یا لیتیوم پلیمری (Li-Po)
• پیکربندی باتری: 3CELL (سه سلول سری، ولتاژ کل معمولاً 9 تا 12.6 ولت)
• جریان شارژ و تخلیه: تا 10 آمپر
• ولتاژ شارژ کامل: 12.6 ولت (برای باتری 3 سلولی)
• ولتاژ قطع شارژ: 4.2 ولت برای هر سلول
• ولتاژ تخلیه ایمن: معمولاً 2.7 تا 3 ولت برای هر سلول
• دمای کاری: -20°C تا +60°C
• محافظت‌ها:
  • شارژ بیش‌ازحد (Overcharge Protection)
  • تخلیه عمیق (Over-discharge Protection)
  • جریان بیش‌ازحد (Overcurrent Protection)
  • اتصال کوتاه (Short-Circuit Protection)

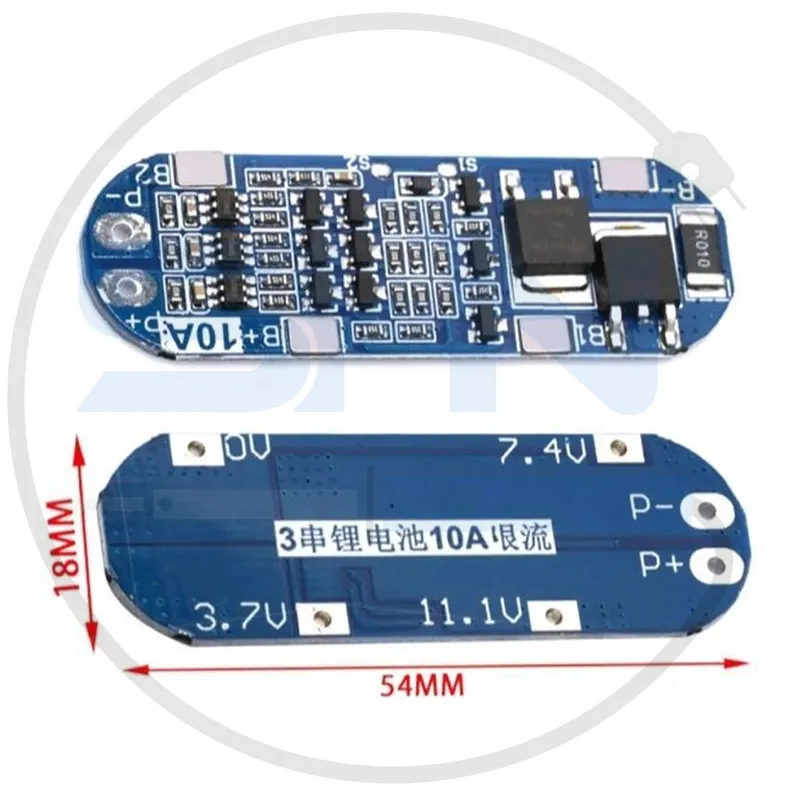

• ابعاد ماژول: بسته به مدل، معمولاً کوچک و مناسب برای نصب آسان.
• نوع کانکتورها: ترمینال ورودی و خروجی مناسب برای باتری و شارژر.

ویژگی‌ها

1. مدیریت شارژ هوشمند: تنظیم خودکار ولتاژ و جریان برای شارژ ایمن باتری‌ها.
2. محافظت چندگانه: تضمین امنیت باتری با سیستم‌های محافظت در برابر شارژ بیش‌ازحد، تخلیه عمیق، اتصال کوتاه و جریان اضافی.
3. پشتیبانی از جریان بالا: مناسب برای کاربردهایی که به جریان بالا تا 10 آمپر نیاز دارند.
4. سازگار با باتری‌های لیتیومی سری: طراحی شده برای باتری‌های 3CELL با ولتاژ 12.6 ولت.
5. اندازه کوچک و نصب آسان: طراحی فشرده و قابل نصب در دستگاه‌های مختلف.
6. مناسب برای دمای کاری متنوع: مقاوم در برابر تغییرات دما.

کاربردها

• سیستم‌های روباتیک: تأمین انرژی برای ربات‌ها و دستگاه‌های قابل‌حمل.
• وسایل نقلیه الکتریکی کوچک: دوچرخه‌ها و اسکوترهای برقی.
• پروژه‌های DIY: برای ساخت دستگاه‌های الکترونیکی مبتنی بر باتری لیتیومی.
• دستگاه‌های قابل‌حمل: پاوربانک‌ها، اسپیکرهای بلوتوثی و سایر تجهیزات الکترونیکی.
• دریافت انرژی تجدیدپذیر: استفاده در سیستم‌های خورشیدی کوچک برای شارژ و مدیریت باتری.
• پشتیبانی از موتورهای الکتریکی: مناسب برای موتورهای DC که نیاز به جریان بالا دارند.

مزایا

1. افزایش عمر باتری: محافظت چندگانه باعث کاهش استهلاک باتری و افزایش عمر آن می‌شود.
2. ایمنی بالا: جلوگیری از خطرات بالقوه مانند انفجار یا آسیب باتری.
3. کارایی بالا: پشتیبانی از جریان بالا برای دستگاه‌هایی که مصرف انرژی زیاد دارند.
4. نصب آسان: طراحی ساده و کاربردی برای استفاده سریع در پروژه‌ها.
5. قیمت مناسب: گزینه‌ای اقتصادی برای سیستم‌هایی که به مدیریت حرفه‌ای باتری نیاز دارند.

محدودیت‌ها

1. محدود به پیکربندی 3CELL: فقط برای باتری‌های سری با سه سلول قابل استفاده است و برای سایر چینش‌ها (مانند 4CELL یا 2CELL) مناسب نیست.
2. نیاز به شارژر مناسب: باید از شارژر سازگار با خروجی 12.6 ولت DC استفاده شود.
3. ظرفیت جریان محدود: ممکن است برای سیستم‌هایی با مصرف بیش‌از‌10 آمپر کافی نباشد.
4. حساسیت به ولتاژ: باید ولتاژ ورودی دقیقاً مطابق با نیاز ماژول تنظیم شود.

نحوه استفاده

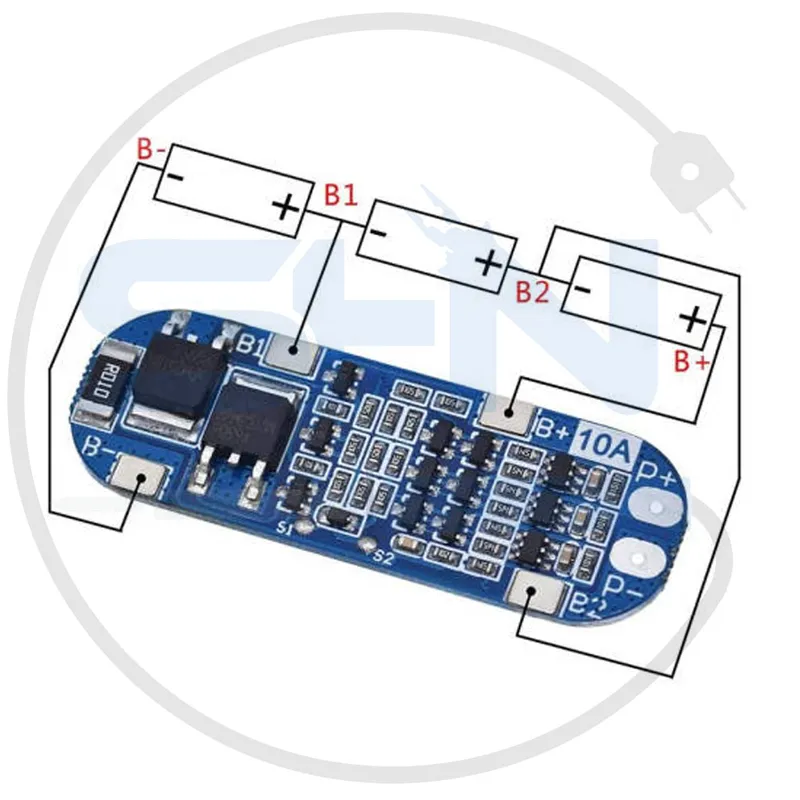

1. اتصالات:
   • کابل‌های باتری را به پورت‌های مخصوص روی ماژول وصل کنید.
   • شارژر را به ترمینال ورودی متصل کنید.
2. بررسی ولتاژ باتری: قبل از اتصال باتری، از ولتاژ پایه (در حالت تخلیه) آن اطمینان حاصل کنید.
3. فعال‌سازی سیستم: پس از اتصال، ماژول به طور خودکار کنترل شارژ و تخلیه را انجام می‌دهد.
4. تست عملکرد: با استفاده از ولت‌متر یا آمپرسنج، جریان و ولتاژ خروجی را بررسی کنید.
5. نصب در محصول: ماژول را به‌صورت ایمن در تجهیزات یا جعبه باتری قرار دهید.

نکات ایمنی

• استفاده از تجهیزات استاندارد: فقط از شارژرهای سازگار و باتری‌های معتبر استفاده کنید.
• کنترل دما: از قرار دادن ماژول در مکان‌های بسیار گرم یا سرد خودداری کنید.
• عدم اتصال کوتاه: اطمینان حاصل کنید که کابل‌ها و ترمینال‌ها به درستی و ایمن نصب شده‌اند.
• نوسانات بالا ممنوع: ولتاژ ورودی به ماژول نباید از محدوده توصیه‌شده خارج باشد.
• عدم تخلیه کامل: باتری لیتیوم یونی نباید کاملاً تخلیه شود، زیرا باعث آسیب به سلول‌ها می‌شود.

جمع‌بندی

ماژول شارژر و محافظ شارژ باتری لیتیومی 3CELL 10A یکی از بهترین گزینه‌ها برای مدیریت، ایمنی و کارایی باتری‌های لیتیوم یونی و لیتیوم پلیمری 3 سلولی محسوب می‌شود. با طراحی هوشمند و امکانات حفاظتی متعدد، این محصول از باتری در برابر عوامل خطرناک محافظت کرده و عمر آن را افزایش می‌دهد. اگر به دنبال یک راه‌حل حرفه‌ای و مطمئن برای دستگاه‌های دارای باتری هستید، این ماژول انتخابی عالی است.
