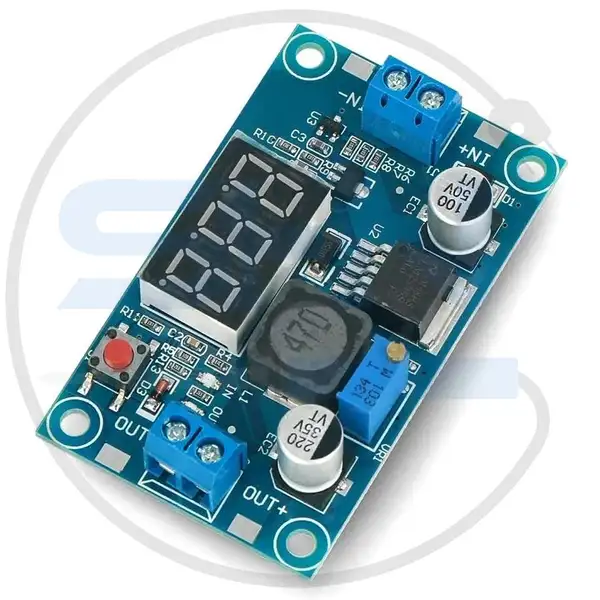

ماژول کاهنده ولتاژ Step-Down LM2596 با نمایشگر

توضیحات کلی

ماژول کاهنده ولتاژ Step-Down LM2596 با نمایشگر دیجیتال یکی از محبوب‌ترین و پراستفاده‌ترین مبدل‌های DC به DC برای کاهش و تنظیم ولتاژ است. این ماژول از تراشه قدرتمند LM2596 بهره می‌برد که به دلیل بازدهی بالا، مصرف کم انرژی و پایداری خروجی ولتاژ مناسب شناخته می‌شود.

ویژگی بارز این ماژول، وجود یک نمایشگر دیجیتال سه‌رقمی است که امکان مانیتورینگ ولتاژ ورودی یا خروجی را به کاربر می‌دهد. به همین دلیل، این ماژول علاوه بر پروژه‌های کاربردی، برای آزمایشگاه‌ها و کارگاه‌های آموزشی الکترونیک نیز بسیار جذاب است.

مشخصات فنی

• مدل تراشه (IC): LM2596
• نوع ماژول: مبدل ولتاژ کاهنده (Buck Converter)
• ولتاژ ورودی: 4 تا 40 ولت DC
• ولتاژ خروجی: قابل تنظیم بین 1.25 تا 37 ولت DC
• حداکثر جریان خروجی: 3 آمپر (توصیه‌شده برای خروجی پایدار: 2 آمپر)
• بازدهی تبدیل: تا 92% (بسته به ولتاژ ورودی و خروجی)
• نمایشگر دیجیتال: سه‌رقمی LED برای نمایش ولتاژ ورودی یا خروجی
• تعداد کلید تنظیم:
  • یک کلید فشاری برای تغییر نمایش ولتاژ ورودی/خروجی
  • یک پتانسیومتر چرخشی برای تنظیم دقیق ولتاژ خروجی
• فرکانس کاری: 65 کیلوهرتز
• محافظت: حفاظت در برابر اتصال کوتاه و اضافه‌بار
• ابعاد: 66 × 35 × 12 میلی‌متر
• وزن: سبک و قابل‌حمل

ویژگی‌ها

• نمایشگر دیجیتال: امکان مانیتورینگ دقیق ولتاژ ورودی یا خروجی با انتخاب کاربر.
• تنظیم آسان ولتاژ خروجی: از طریق پتانسیومتر چرخشی تعبیه‌شده.
• ولتاژ خروجی پایدار: تأمین ولتاژ ثابت برای مدارهای حساس و دستگاه‌های مختلف.
• بازدهی بالا: اتلاف انرژی کم و صرفه‌جویی در مصرف انرژی.
• طراحی کاربردی و مقاوم: قابلیت استفاده مداوم و طولانی‌مدت.
• کاربرد چندمنظوره: مناسب برای تأمین انرژی تجهیزات مختلف الکترونیکی.
• محافظت داخلی: در برابر ولتاژ بیش از حد، اتصال کوتاه، و جریان بیش از حد.
• پشتیبانی از ولتاژ‌های بالا (40 ولت): قابلیت اتصال به منابع تغذیه ولتاژ بالا.

کاربردها

• تنظیم ولتاژ باتری‌ها: کاهش ولتاژ باتری‌های لیتیوم-یونی، سرب‌اسیدی یا سایر باتری‌ها برای تأمین ولتاژ مناسب مدارها.
• پروژه‌های DIY و آردوینو: تأمین انرژی برای بردهای توسعه، سنسورها و ماژول‌های مختلف.
• تجهیزات آزمایشگاهی: استفاده در تنظیم دقیق ولتاژ برای تست مدارها.
• منبع تغذیه تجهیزات کوچک: تأمین ولتاژ دقیق برای دستگاه‌هایی مانند موتورها، چراغ‌ها، یا نمایشگرها.
• تغذیه جعبه ابزار الکترونیکی: جایگزینی یا تقویت منابع تغذیه در تعمیرات و آزمایشگاه‌ها.
• مدارهای کنترل و اتوماسیون: کاهش ولتاژ برای سنسورها و ماژول‌های مرتبط با کنترل صنعتی.
• سیستم‌های نورپردازی LED: تنظیم ولتاژ برای تغذیه نوارهای LED یا چراغ‌های کم‌مصرف.

مزایا

• وجود نمایشگر: نظارت لحظه‌ای ولتاژ ورودی و خروجی بدون نیاز به تجهیزات اضافی.
• قابلیت تنظیم بالای ولتاژ: امکان استفاده از ولتاژ خروجی از 1.25 ولت تا ولتاژ‌های بالاتر بسته به نیاز پروژه.
• کاهش اتلاف انرژی: بهینه و کم‌مصرف با بازدهی تا 92%.
• پشتیبانی از جریان بالا: مناسب برای بارهای سنگین تا 2 آمپر به‌صورت پایدار.
• قابلیت محافظت داخلی: حفاظت در برابر آسیب به ماژول و مدار در شرایط خاص.
• نصب آسان: قابل استفاده برای مبتدیان و حرفه‌ای‌ها، بدون نیاز به دانش تخصصی زیاد.
• ابعاد مناسب: کوچک و قابل استفاده در پروژه‌ها با فضای محدود.

معایب

• تولید حرارت در جریان بالا: در بارگیری نزدیک به حداکثر جریان (3 آمپر)، ممکن است دمای ماژول بالا برود (استفاده از هیت‌سینک توصیه می‌شود).
• تغییر ولتاژ نیازمند تنظیم دستی پتانسیومتر: برای تغییر ولتاژ خروجی نیاز به دقت زیاد دارید.
• عدم تنظیم جریان خروجی: ماژول جریان را کنترل نمی‌کند و ممکن است در برخی مدارها به مدار تنظیم جریان نیاز باشد.
• حساس به شرایط ولتاژ: بهتر است ولتاژ ورودی بالاتر از ولتاژ خروجی باشد تا عملکرد پایدار داشته باشد.

نحوه استفاده

1. اتصال به منبع تغذیه:

   • ترمینال ورودی (VIN+ و VIN-) را به ولتاژ منبع تغذیه (4 تا 40 ولت DC) متصل کنید.
   • دقت کنید که پلاریته مثبت و منفی به‌درستی تنظیم شود.

2. اتصال به بار:

   • ترمینال خروجی (VOUT+ و VOUT-) را به مصرف‌کننده یا مدار موردنظر متصل کنید.

3. تنظیم ولتاژ:

   • با استفاده از پتانسیومتر چرخشی، ولتاژ خروجی موردنظر را تنظیم کنید.
   • برای دقت بیشتر، از مولتی‌متر برای اندازه‌گیری ولتاژ خروجی استفاده کنید.

4. نمایش ولتاژ:

   • از کلید فشاری برای انتخاب نمایش ولتاژ ورودی یا خروجی روی نمایشگر دیجیتال استفاده کنید.

5. تست نهایی:

   • قبل از استفاده پایدار، عملکرد ماژول را با ولتاژ و بار آزمایش کنید.

نکات ایمنی

• جلوگیری از اضافه‌بار: بار مصرفی نباید بیشتر از 3 آمپر باشد تا از داغ شدن بیش‌ازحد ماژول جلوگیری شود.
• کنترل دما: در صورت استفاده مداوم در جریان بالا، از یک هیت‌سینک یا خنک‌کننده استفاده کنید.
• نظارت بر ولتاژ ورودی/خروجی: همیشه ولتاژ ورودی و خروجی را پیش از اتصال به مدارها بررسی کنید.
• تنظیم دقیق ولتاژ: برای حفاظت از دستگاه‌ها یا مدارهای حساس، ولتاژ خروجی متناسب با نیاز تنظیم شود.
• کنترل پلاریته: اتصال معکوس ممکن است به ماژول آسیب بزند.

نتیجه‌گیری

ماژول Step-Down LM2596 با نمایشگر دیجیتال، یک ابزار کامل و قوی برای تنظیم و کاهش ولتاژ در پروژه‌های الکترونیکی است. این ماژول با طراحی کاربردی، محدوده وسیع ولتاژ ورودی/خروجی، و قابلیت مانیتورینگ داخلی، گزینه‌ای ایده‌آل برای کاربردهای صنعتی و آموزشی به شمار می‌رود.

اگر به دنبال راه‌حلی ساده، ایمن و بادوام برای تأمین ولتاژ مناسب مدارهای خود هستید، ماژول کاهنده LM2596 با نمایشگر می‌تواند انتخابی بی‌نظیر باشد.
