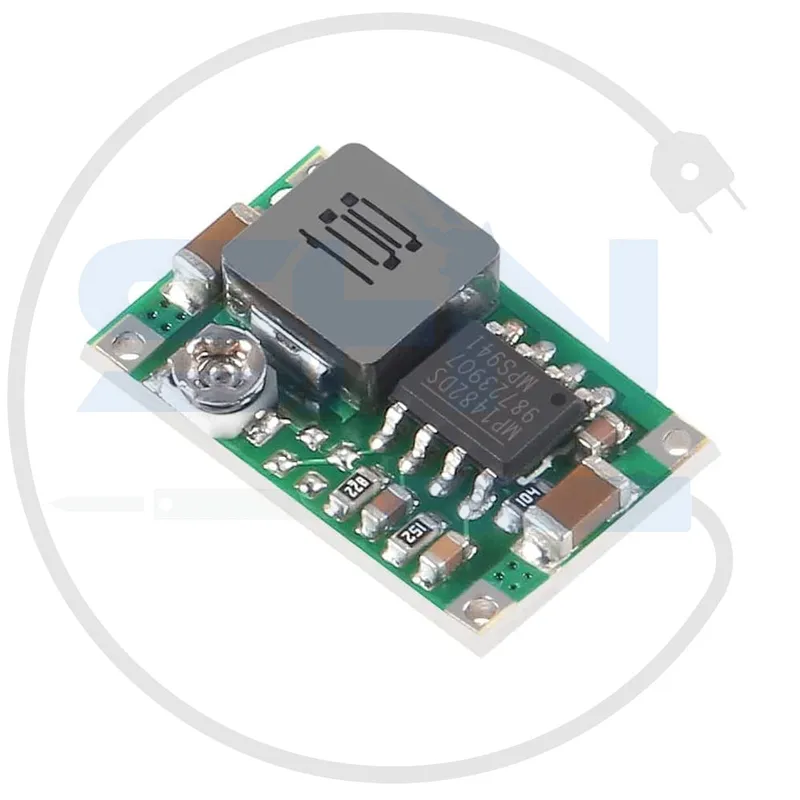

ماژول کاهنده ولتاژ Mini360 Step-Down (Buck Converter)

توضیحات کلی

ماژول کاهنده ولتاژ Mini360 یکی از کوچک‌ترین و کارآمدترین مبدل‌های DC به DC است که در پروژه‌های مختلف الکترونیکی و DIY مورد استفاده قرار می‌گیرد. این ماژول از تراشه MP2307 بهره می‌برد که به لطف طراحی بهینه، بازدهی بالا (تا 95%) و اندازه بسیار کوچک، یکی از پرطرفدارترین مبدل‌های ولتاژ بازار محسوب می‌شود. با قابلیت کاهش ولتاژ ورودی تا ولتاژ خروجی موردنظر و جریان‌دهی پایدار، Mini360 برای مدارهایی با محدودیت فضا و نیاز به ولتاژ پایدار ایده‌آل است.

به دلیل ابعاد کوچک و کاهش چشمگیر اتلاف انرژی، این ماژول گزینه‌ای عالی برای تغذیه مدارات میکروکنترلری، پروژه‌های آردوینو، سیستم‌های رزبری‌پای، چراغ‌های LED و بسیاری از دستگاه‌های الکترونیکی است.

مشخصات فنی

• مدل تراشه (IC): MP2307
• نوع ماژول: مبدل ولتاژ کاهنده (Buck Converter)
• ولتاژ ورودی: 4.75 تا 23 ولت DC
• ولتاژ خروجی: قابل تنظیم بین 1 تا 17 ولت DC
• حداکثر جریان خروجی: 3 آمپر (پیشنهادی: 1.8 آمپر برای کارکرد پایدار)
• بازدهی تبدیل: تا 95% (بسته به اختلاف ولتاژ ورودی و خروجی)
• فرکانس کاری: 340 کیلوهرتز
• ابعاد ماژول: 11 × 17 × 4 میلی‌متر
• تنظیم ولتاژ: با استفاده از پتانسیومتر کوچک روی ماژول
• دمای کاری: 40- تا 85+ درجه سانتی‌گراد

ویژگی‌ها

• ابعاد بسیار کوچک: مناسب برای استفاده در مدارهای با محدودیت فضا.
• بازدهی بالا: حداقل اتلاف انرژی با راندمان تا 95%.
• تنظیم ولتاژ دقیق: تنظیم آسان ولتاژ خروجی به هر مقدار در بازه 1 تا 17 ولت.
• جریان‌دهی پایدار: امکان تأمین حداکثر 3 آمپر جریان خروجی (با مدیریت دما).
• پایداری ولتاژ خروجی: مناسب برای مدارهای دقیق مانند میکروکنترلرها و سنسورها.
• نصب آسان: بدون نیاز به قطعات اضافی برای راه‌اندازی.
• قابلیت استفاده چندمنظوره: مناسب برای آردوینو، رزبری‌پای، شارژرها و LEDها.

کاربردها

• پروژه‌های رزبری‌پای: تأمین ولتاژ پایدار برای ماژول‌ها و لوازم جانبی.
• مدارهای آردوینو و میکروکنترلرها: تأمین انرژی مناسب برای این بردها و تجهیزات جانبی در ولتاژ پایین.
• پروژه‌های DIY: مناسب برای کاهش ولتاژ و تأمین ولتاژ مورد نیاز برای انواع دستگاه‌ها.
• سیستم‌های روشنایی LED: استفاده برای تغذیه نوارهای LED با ولتاژهای متغیر.
• منابع تغذیه شارژرها: استفاده به‌عنوان کاهنده ولتاژ برای شارژر باتری‌های لیتیوم‌یونی و دیگر باتری‌ها.
• مدارهای صوتی کوچک: تأمین ولتاژ مناسب برای تقویت‌کننده‌ها و پروژه‌های صوتی قابل‌حمل.
• سیستم‌های تغذیه تلفن‌های همراه: کاهش ولتاژ باتری‌های 12 ولت به سطح مناسب برای تلفن همراه.

مزایا

• اندازه کوچک: نصب راحت در محیط‌های محدود و جای‌گیری آسان.
• بازدهی بی‌نظیر: کاهش اتلاف حرارت و انرژی با بازدهی بالا.
• نصب آسان: استفاده بدون نیاز به راه‌اندازی خاص یا قطعات اضافه.
• پایداری بالا: عملکرد قابل‌اطمینان حتی در جریان‌های بالا.
• طراحی ساده: سازگار با انواع پروژه‌های الکترونیکی ساده و پیچیده.
• هزینه کم: یک ماژول اقتصادی با عملکرد فوق‌العاده.
• قابلیت تنظیم ولتاژ: امکان تغییر ولتاژ خروجی به تعداد زیادی از مقادیر دلخواه.

معایب

• حرارت در بارهای سنگین: در جریان‌های نزدیک به 3 آمپر، ممکن است ماژول داغ شود و نیاز به هیت‌سینک خارجی یا فن خنک‌کننده باشد.
• عدم وجود حفاظت اضافه‌جریان: اگر جریان بار بیش از حد تحمل شود، ماژول ممکن است آسیب ببیند.
• عدم نمایشگر دیجیتال: ولتاژ خروجی قابل مشاهده نیست و برای تنظیم دقیق به مولتی‌متر نیاز دارید.
• محدودیت جریان پایدار: برای کارکرد طولانی‌مدت، جریان خروجی بهتر است به 1.8 آمپر محدود شود.
• حساسیت به اضافه‌ولتاژ: ولتاژ ورودی نباید از 23 ولت بیشتر شود؛ در غیر این صورت ممکن است به تراشه آسیب زده شود.

نحوه استفاده

1. اتصال منبع تغذیه ورودی:

   • پورت‌های ورودی (VIN+ و VIN-) را به یک منبع تغذیه DC بین 4.75 تا 23 ولت متصل کنید.
   • توجه به پلاریته (مثبت روی VIN+ و منفی روی VIN-) حیاتی است.

2. تنظیم ولتاژ خروجی:

   • پتانسیومتر کوچک تعبیه‌شده روی ماژول را چرخانده و ولتاژ خروجی را به مقدار موردنظر تنظیم کنید.
   • برای اندازه‌گیری دقیق از یک مولتی‌متر استفاده کنید.

3. اتصال بار:

   • پورت‌های خروجی (VOUT+ و VOUT-) را به مدار یا دستگاه موردنظر متصل کنید.
   • بررسی کنید که ولتاژ تنظیم‌شده برای بار مناسب باشد.

4. بررسی عملکرد:

   • برای اطمینان از پایداری ولتاژ و جریان قبل از استفاده نهایی، عملکرد ماژول را تحت بار آزمایش کنید.

نکات ایمنی

• مدیریت حرارت: اگر جریان بار نزدیک به مقادیر حداکثری است (بیش از 1.8 آمپر)، از یک راهکار خنک‌کننده مانند هیت‌سینک یا فن استفاده کنید.
• تنظیم دقیق ولتاژ: همیشه ولتاژ خروجی را پیش از اتصال به بار با دقت تنظیم کرده و اندازه‌گیری کنید.
• جلوگیری از اتصال کوتاه: مدار متصل را بررسی کنید تا از عدم وجود اتصالات کوتاه اطمینان حاصل شود.
• رعایت ولتاژ ورودی: ولتاژ ورودی نباید از محدوده 4.75 تا 23 ولت خارج شود.
• بارگذاری بیش از حد: جریان خروجی نباید به صورت پایدار فراتر از 1.8 آمپر برسد.

نتیجه‌گیری

ماژول Mini360 Step-Down یک انتخاب عالی برای کسانی است که به دنبال ابزاری کوچک، مقرون‌به‌صرفه و پرقدرت برای کاهش ولتاژ در پروژه‌های الکترونیکی و DIY هستند. عملکرد دقیق، بازدهی بالا و ابعاد کوچک، این ماژول را برای استفاده در انواع کاربردهای ساده تا تخصصی مناسب کرده است. اگر به دنبال مبدل کاهنده‌ای هستید که فضای کمی اشغال کند و در عین حال عملکردی قابل‌اطمینان ارائه دهد، Mini360 گزینه‌ای ایده‌آل خواهد بود.
