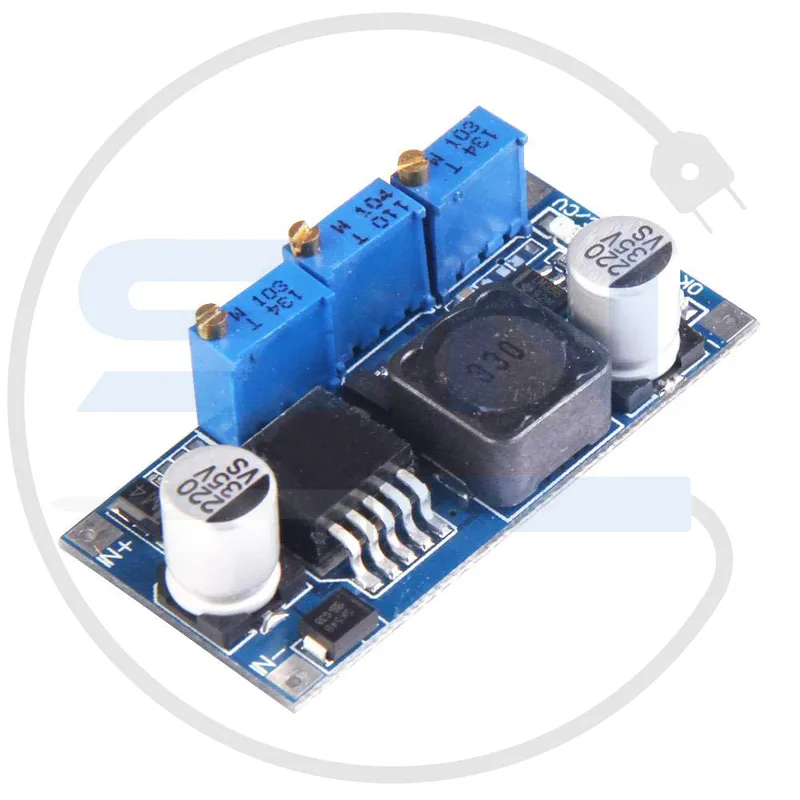

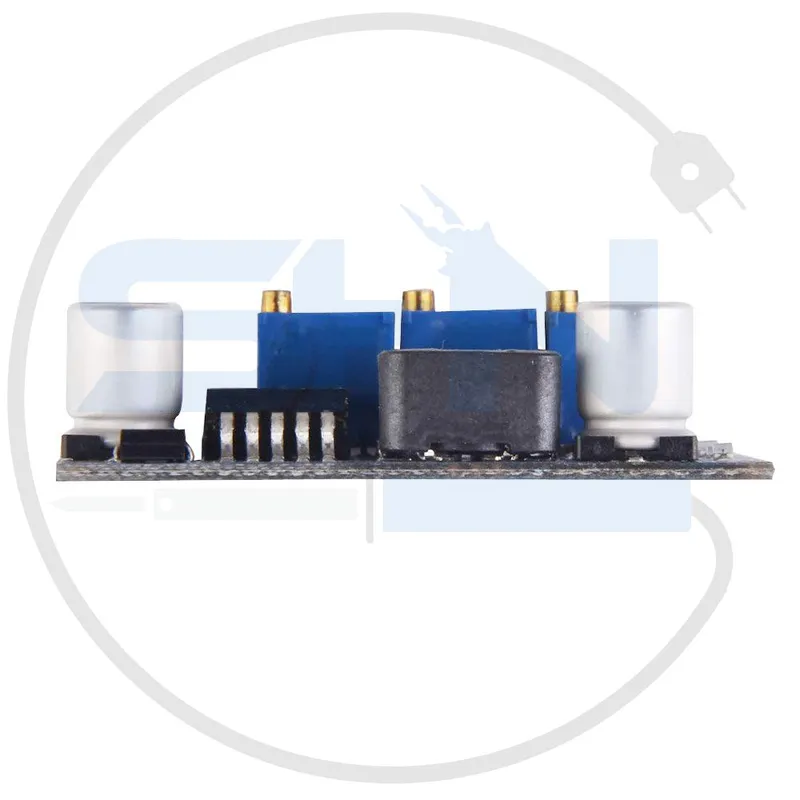

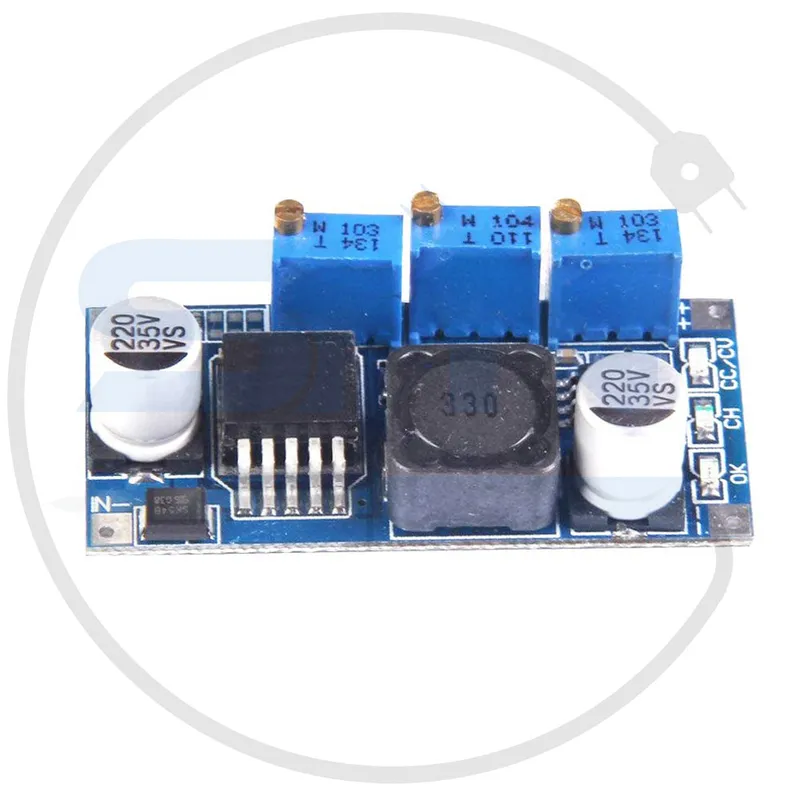

ماژول کاهنده ولتاژ Step-Down LM2596S با پتانسیومتر کنترل جریان

توضیحات کلی

ماژول کاهنده ولتاژ Step-Down LM2596S با قابلیت کنترل جریان، یکی از محبوب‌ترین و کاربردی‌ترین مبدل‌های DC به DC در پروژه‌های الکترونیکی است. این ماژول به دلیل مجهز بودن به دو پتانسیومتر مجزا (برای تنظیم ولتاژ و جریان)، امکان کنترل دقیق ولتاژ خروجی و محدود کردن جریان عبوری را فراهم می‌سازد.

وجود تراشه قدرتمند LM2596S به همراه طراحی مداری پیشرفته، این ماژول را به انتخابی ایده‌آل برای تغذیه انواع دستگاه‌های حساس، آزمایشگاه‌های الکترونیکی، و سیستم‌های شارژ باتری تبدیل کرده است. قابلیت تنظیم جریان، ایمنی مدار و قطعات متصل را افزایش می‌دهد و از بروز خطاهای ناشی از اضافه‌جریان جلوگیری می‌کند.

مشخصات فنی

• مدل تراشه (IC): LM2596S
• نوع ماژول: مبدل ولتاژ کاهنده (Buck Converter) با کنترل جریان
• ولتاژ ورودی: 4 تا 40 ولت DC
• ولتاژ خروجی: قابل تنظیم بین 1.25 تا 35 ولت DC
• جریان خروجی:
  • حداکثر: 3 آمپر
  • جریان پایدار توصیه‌شده: 2 آمپر
• محدوده تنظیم جریان: 0.1 تا 3 آمپر
• بازدهی تبدیل: 88% تا 92% (بسته به اختلاف ولتاژ ورودی و خروجی)
• فرکانس کاری: 150 کیلوهرتز
• ابعاد ماژول: 52 × 24 × 15 میلی‌متر
• پتانسیومترها:
  • یک پتانسیومتر تنظیم ولتاژ
  • یک پتانسیومتر تنظیم جریان
• حفاظت داخلی: حفاظت در برابر اتصال کوتاه، اضافه‌بار، و دمای بالا
• سیستم خنک‌کننده: هیت‌سینک کوچک برای جلوگیری از گرم شدن تراشه.

ویژگی‌ها

• کنترل جریان و ولتاژ: دو پتانسیومتر مجزا برای تنظیم دقیق ولتاژ خروجی و محدود کردن جریان عبوری.
• ولتاژ خروجی پایدار: مناسب برای تغذیه دستگاه‌هایی که به ولتاژ ثابت نیاز دارند.
• محافظت از بارهای حساس: کاهش خطرات ناشی از اضافه‌جریان یا نوسانات ولتاژ.
• بازدهی بالا: کاهش اتلاف انرژی با کارایی بالا بین 88% تا 92%.
• ساختار کوچک و قابل‌حمل: ابعاد مناسب برای نصب راحت در پروژه‌های مختلف.
• خنک‌کننده داخلی: مجهز به هیت‌سینک برای جلوگیری از افزایش دمای تراشه در جریان‌های بالا.
• کاربرد چندمنظوره: مناسب برای پروژه‌های DIY، شارژ باتری‌ها، و تغذیه تجهیزاتی مانند LED، موتورها و مدارات الکترونیکی.
• محافظت داخلی: مدارهای حفاظتی داخلی برای جلوگیری از آسیب به ماژول و بار متصل.

کاربردها

• پروژه‌های DIY: تنظیم ولتاژ و محدود کردن جریان برای مدارها و تجهیزات حساس.
• سیستم‌های شارژ باتری: شارژ باتری‌های مختلف مانند لیتیوم-یونی، سرب‌اسیدی یا نیکل-کادمیوم با محدود کردن جریان.
• منابع تغذیه متغیر: استفاده به عنوان منبع تغذیه تنظیم‌شونده برای تجهیزات مختلف الکترونیکی.
• نورپردازی LED: تغذیه و حفاظت از نوارهای LED و چراغ‌های کم‌مصرف با کنترل جریان.
• عملیات آزمایشگاهی: تست و راه‌اندازی مدارهای آزمایشی با کنترل جریان و ولتاژ دقیق.
• مدارهای صنعتی کوچک: مناسب برای پروژه‌هایی که به پایداری و محافظت نیاز دارند.
• موتورهای DC کوچک: محدود کردن جریان عبوری برای پیشگیری از آسیب به موتورهای جریان مستقیم در بارهای سنگین.

مزایا

• قابلیت تنظیم جریان: بهینه‌سازی مصرف انرژی در مدارها با محدود نمودن حداکثر جریان.
• حفاظت در برابر اضافه‌جریان: مانع از آسیب‌دیدگی تجهیزات حساس می‌شود.
• ولتاژ خروجی گسترده: امکان کاهش ولتاژ از 40 ولت به 1.25 ولت برای کاربردهای متنوع.
• کارایی بالا: کاهش اتلاف انرژی با بازدهی بیشتر از 88%.
• کنترل آسان: استفاده از پتانسیومترها برای تنظیم ولتاژ و جریان بدون نیاز به مدارهای اضافی.
• اندازه مناسب: کوچک و قابل استفاده در پروژه‌های کم‌حجم.
• محافظت داخلی: مدار محافظ در برابر اتصال کوتاه، اضافه ولتاژ و بیش‌بار.

معایب

• عدم نمایشگر دیجیتال: ولتاژ و جریان خروجی روی ماژول نمایش داده نمی‌شود و نیاز به مولتی‌متر برای اندازه‌گیری دقیق است.
• نیاز به خنک‌کننده اضافی در بارهای بالا: هنگام بارگیری نزدیک به 3 آمپر، ممکن است ماژول گرم شود و نیاز به هیت‌سینک بزرگ‌تر یا سیستم تهویه باشد.
• تنظیم دستی: برای تنظیم دقیق ولتاژ و جریان، نیاز به دقت بیشتری در استفاده از مولتی‌متر دارید.
• محدودیت جریان پایدار: کارکرد طولانی‌مدت با جریان بالاتر از 2 آمپر ممکن است منجر به داغ شدن شدید ماژول شود.

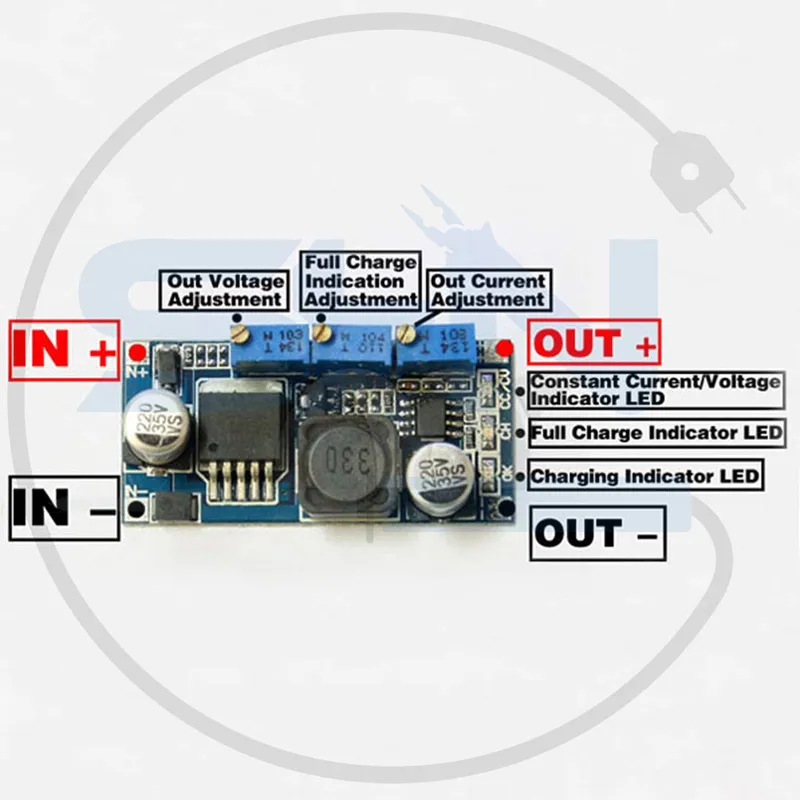

نحوه استفاده

1. اتصال منبع تغذیه:

   • ورودی ماژول (VIN+ و VIN-) را به ولتاژ DC بین 4 تا 40 ولت متصل کنید.
   • دقت کنید که پلاریته مثبت و منفی صحیح باشد.

2. اتصال به بار:

   • خروجی ماژول (VOUT+ و VOUT-) را به مدار بار موردنظر متصل کنید.

3. تنظیم ولتاژ خروجی:

   • از پتانسیومتر تنظیم ولتاژ استفاده کنید تا ولتاژ خروجی مدنظر خود را تنظیم کنید.
   • برای دقت بیشتر از مولتی‌متر استفاده کنید.

4. تنظیم جریان خروجی:

   • از پتانسیومتر تنظیم جریان استفاده کنید تا حداکثر جریان عبوری به بار را محدود کنید.
   • در صورت نیاز به جریان کمتر، پتانسیومتر جریان را کاهش دهید.

5. تست نهایی:

   • ولتاژ و جریان خروجی را بررسی کنید و مطمئن شوید که مقادیر به درستی تنظیم‌شده‌اند.

نکات ایمنی

• مدیریت دما: برای جلوگیری از داغ‌شدن در جریان‌های بالا، از هیت‌سینک یا فن خنک‌کننده استفاده کنید.
• بررسی پلاریته: اتصال معکوس ولتاژ ورودی یا خروجی ممکن است به ماژول یا تجهیزات متصل آسیب وارد کند.
• تنظیم دقیق ولتاژ و جریان: برای دستگاه‌های حساس، تنظیم دقیق مقادیر قبل از اتصال به مدار الزامی است.
• حفاظت از اضافه‌بار: برای بارهای با جریان بالاتر از 2 آمپر به صورت پایدار، تهویه و خنک‌سازی بیشتر توصیه می‌شود.
• نظارت دایمی: به خصوص در پروژه‌های آزمایشی ولتاژ و جریان را دائماً بررسی کنید.

نتیجه‌گیری

ماژول کاهنده Step-Down LM2596S با قابلیت تنظیم جریان و ولتاژ، یک ابزار فوق‌العاده کاربردی و ایمن برای پروژه‌های الکترونیک است. این ماژول به دلیل مدار محافظ قوی و قابلیت تنظیم دقیق، برای شارژ باتری، تغذیه مدارهای حساس، و پروژه‌های DIY یک انتخاب ایده‌آل به شمار می‌رود.

اگر به دنبال یک مبدل ولتاژ کوچک اما قدرتمند با کنترل جریان هستید، این ماژول گزینه‌ای قابل‌اعتماد و چندمنظوره برای نیازهای شما خواهد بود.
