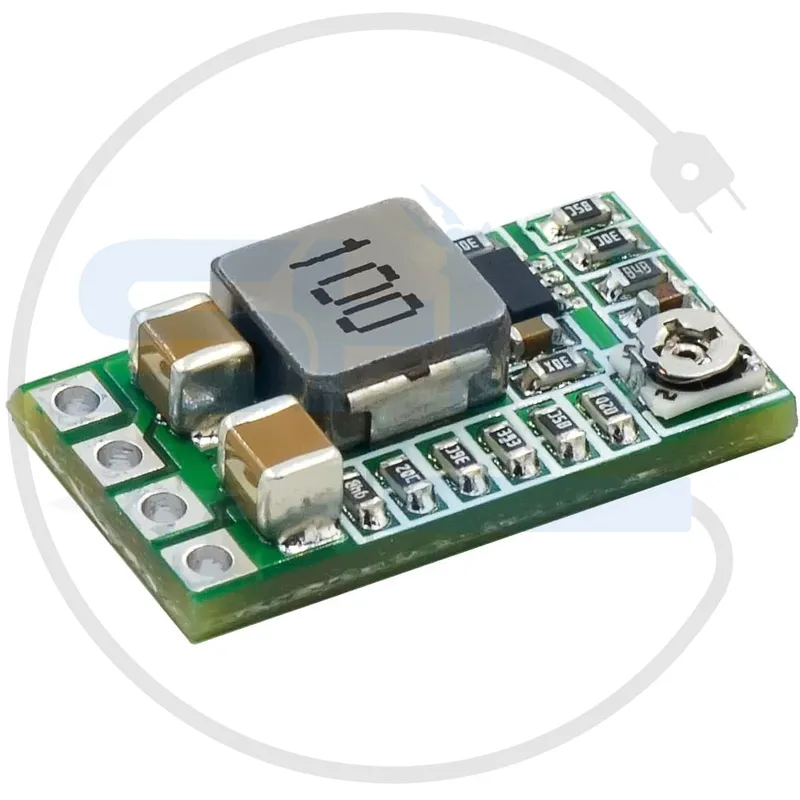

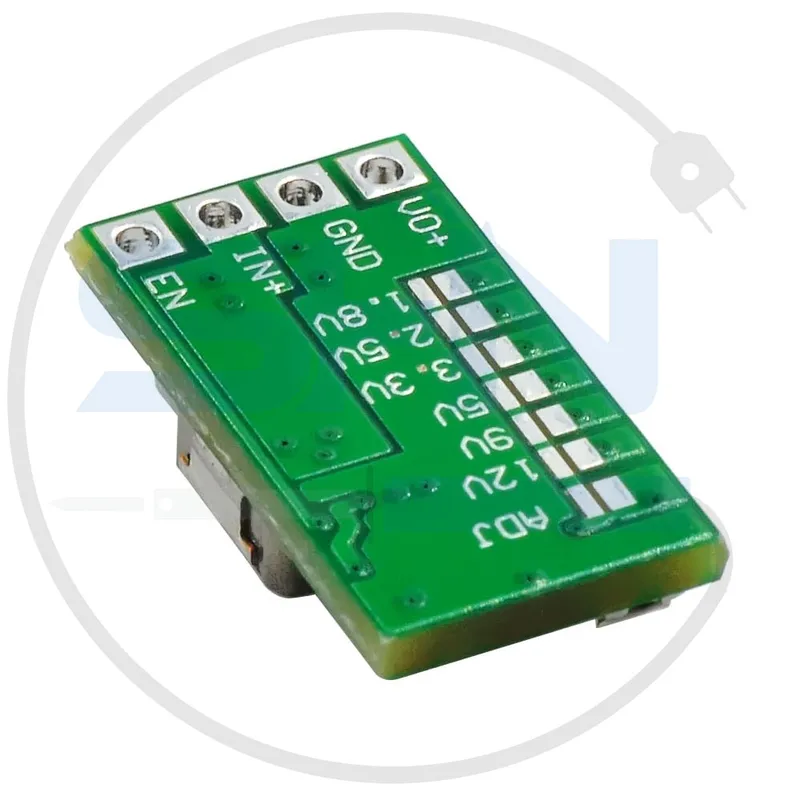

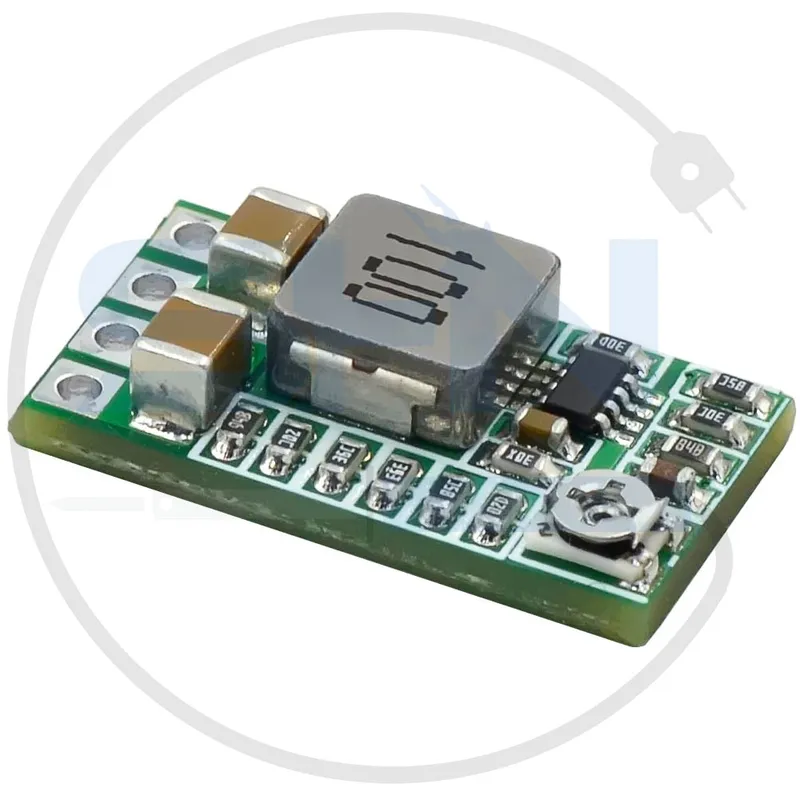

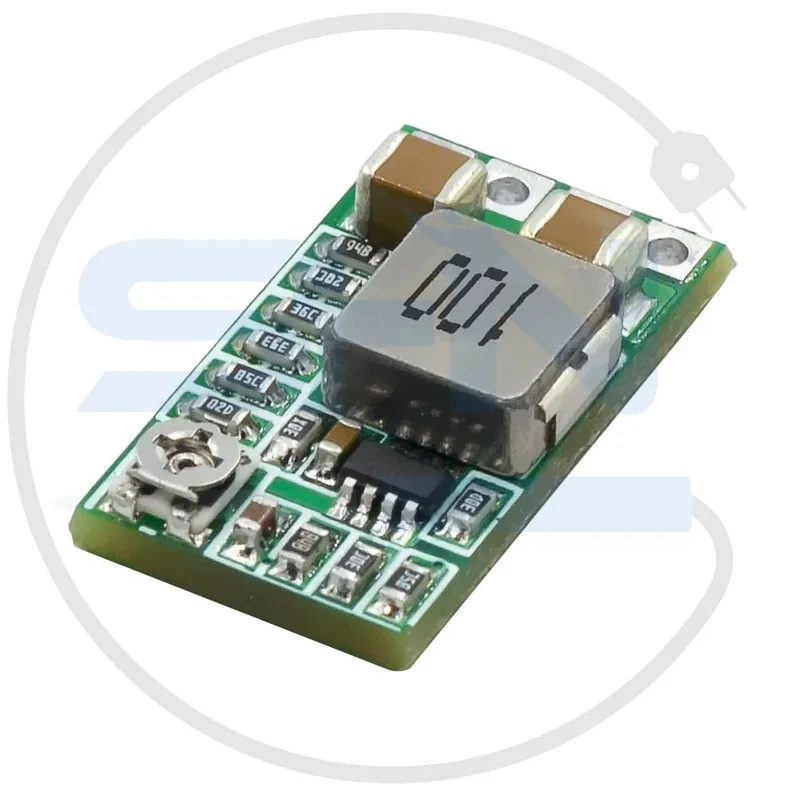

ماژول کاهنده ولتاژ Step-Down MP2315

توضیحات کلی

ماژول کاهنده ولتاژ MP2315 با استفاده از تراشه قدرتمند MP2315، یک مبدل DC به DC کوچک، با بازدهی بالا و توانایی کنترل دقیق ولتاژ خروجی است. این ماژول به دلیل عملکرد پایدار، طراحی فشرده و بازدهی بیش از 90% در کاهش ولتاژ ورودی به ولتاژ موردنیاز برای مدارهای مختلف کاربرد گسترده‌ای دارد.

ماژول MP2315 به ویژه برای پروژه‌های الکترونیکی با نیاز به ولتاژ پایین و پایدار مانند تغذیه بردهای آردوینو، رزبری‌پای، نوارهای LED، مدارات صنعتی کوچک و تجهیزات صوتی قابل استفاده است. طراحی این ماژول امکان کارکرد در فرکانس بالا را فراهم می‌کند که منجر به کاهش نویز و بهبود عملکرد می‌شود.

مشخصات فنی

• مدل تراشه (IC): MP2315
• نوع ماژول: مبدل ولتاژ کاهنده (Buck Converter)
• ولتاژ ورودی: 4.5 تا 24 ولت DC
• ولتاژ خروجی: قابل تنظیم بین 0.8 تا 20 ولت DC
• حداکثر جریان خروجی: 3 آمپر (پیشنهادی: کمتر از 2 آمپر برای کار پایدارتر)
• بازدهی تبدیل: تا 92% (وابسته به ولتاژ ورودی و بار الکتریکی)
• فرکانس کاری: 1.5 مگاهرتز
• ابعاد ماژول: 17 × 9 × 3 میلی‌متر
• تنظیم ولتاژ خروجی: با استفاده از پتانسیومتر کوچک روی برد
• دمای کاری: 40- تا 85+ درجه سانتی‌گراد
• حفاظت داخلی: حفاظت در برابر اتصال کوتاه و حرارت بیش از حد

ویژگی‌ها

• ابعاد فوق‌العاده کوچک: طراحی مینیمال برای مدارهایی که فضای کوچک دارند.
• فرکانس کاری بالا: 1.5 مگاهرتز که باعث کاهش نویز و بهبود عملکرد مدار می‌شود.
• بازدهی بالا: کاهش اتلاف انرژی و گرما با راندمان بالا (تا 92%).
• تنظیم دقیق ولتاژ: قابلیت کاهش ولتاژ به مقادیر پایین (تا 0.8 ولت) برای تامین انرژی دستگاه‌های کم‌مصرف.
• جریان خروجی قابل‌قبول: تأمین جریان تا 3 آمپر با مدیریت حرارت مناسب.
• طراحی فشرده و قابل‌حمل: مناسب برای نصب در پروژه‌های کوچک.
• کاربرد چندمنظوره: سازگار با وسیله‌ها و مدارهای متنوع از جمله آردوینو، رزبری‌پای و تجهیزات LED.
• حفاظت داخلی: مدار محافظ برای جلوگیری از آسیب ناشی از اتصال کوتاه یا داغ شدن بیش از حد.

کاربردها

• پروژه‌های DIY: کاهش ولتاژ و تأمین انرژی مدارهای کوچک و ماژول‌های الکترونیکی.
• مدارهای آردوینو و رزبری‌پای: استفاده به عنوان منبع تغذیه ثابت و پایدار برای این بردها.
• سیستم‌های روشنایی LED: مناسب برای تغذیه نوارهای LED یا چراغ‌های کم‌مصرف.
• مدارهای میکروکنترلری: تأمین ولتاژ پایین موردنیاز برای مدارات حساس.
• تجهیزات صوتی کوچک: تغذیه تقویت‌کننده‌ها و سایر المان‌های صوتی.
• منابع تغذیه صنعتی کوچک: ایجاد ولتاژ پایدار برای تجهیزات کوچک صنعتی.
• شارژ باتری: کاهش ولتاژ برای شارژ باتری‌ها و منابع تغذیه قابل حمل.

مزایا

• ابعاد کوچک: مناسب برای مدارهایی با محدودیت فضا.
• فرکانس بالا: فرکانس 1.5 مگاهرتز باعث افزایش پایداری و کاهش نویز مدارها می‌شود.
• بازدهی بی‌نظیر: کاهش مصرف انرژی و اتلاف حرارت در طول عملکرد.
• پایداری بالا: ولتاژ خروجی دقیق و پایدار حتی در شرایط بار متغیر.
• قابلیت تنظیم گسترده: ولتاژ خروجی قابل تنظیم بین 0.8 تا 20 ولت.
• حفاظت داخلی: جلوگیری از آسیب ماژول و مدار در برابر اتصال کوتاه یا اضافه بار.
• کاربرد گسترده: از پروژه‌های DIY تا تجهیزات صنعتی کوچک.

معایب

• حرارت در بارهای بالا: اگر جریان خروجی به حداکثر نزدیک شود، ممکن است ماژول داغ شود و به هیت‌سینک یا فن نیاز پیدا کند.
• تنظیم دستی: برای تنظیم ولتاژ دقیق به مولتی‌متر نیاز خواهید داشت.
• عدم نمایشگر: ولتاژ خروجی یا جریان قابل‌مشاهده بر روی ماژول نیست.
• محدودیت جریان پایدار: جریان طولانی‌مدت بالاتر از 2 آمپر ممکن است باعث کاهش کارایی شود.

نحوه استفاده

1. اتصال منبع تغذیه ورودی:

   • پایانه‌های ورودی (VIN+ و VIN-) را به منبع تغذیه DC بین 4.5 تا 24 ولت متصل کنید.
   • دقت کنید که پلاریته مثبت و منفی صحیح باشد.

2. تنظیم ولتاژ خروجی:

   • پتانسیومتر کوچک روی ماژول را بچرخانید تا ولتاژ خروجی به مقدار موردنظر تنظیم شود.
   • برای اندازه‌گیری دقیق ولتاژ خروجی از مولتی‌متر استفاده کنید.

3. اتصال به بار:

   • پایانه‌های خروجی (VOUT+ و VOUT-) را به مدار یا بار الکتریکی متصل کنید.
   • مطمئن شوید که ولتاژ خروجی تنظیم‌شده برای بار مناسب باشد.

4. تست نهایی:

   • عملکرد ماژول را با بار موردنظر بررسی کنید و از پایداری ولتاژ خروجی اطمینان حاصل کنید.

نکات ایمنی

• مدیریت حرارت: در صورت استفاده طولانی‌مدت با جریان‌های نزدیک به حداکثر، از سیستم‌های خنک‌کننده مانند هیت‌سینک یا فن استفاده کنید.
• بررسی پلاریته: اتصال اشتباه مثبت و منفی منابع ورودی یا خروجی ممکن است به ماژول آسیب وارد کند.
• تنظیم دقیق ولتاژ خروجی: قبل از اتصال به بار، ولتاژ خروجی را مطابق با نیاز مدار تنظیم کنید.
• جلوگیری از اضافه‌بار: جریان خروجی نباید به صورت طولانی از 3 آمپر تجاوز کند.
• رعایت محدوده ولتاژ ورودی: اطمینان حاصل کنید که ولتاژ ورودی بین 4.5 تا 24 ولت باشد.

نتیجه‌گیری

ماژول MP2315 Step-Down یک انتخاب عالی برای افرادی است که به دنبال یک مبدل ولتاژ کوچک، پرقدرت و قابل اعتماد برای استفاده در پروژه‌های الکترونیکی و صنعتی هستند. عملکرد پایدار، بازدهی بالا و طراحی جمع‌وجور این ماژول تضمین می‌کند که بتوانید ولتاژ موردنیاز خود را در انواع پروژه‌ها به سادگی فراهم کنید.

اگر به یک ماژول اقتصادی و قدرتمند برای کاهش ولتاژ در اندازه کوچک نیاز دارید، MP2315 گزینه‌ای مناسب و حرفه‌ای محسوب می‌شود.
