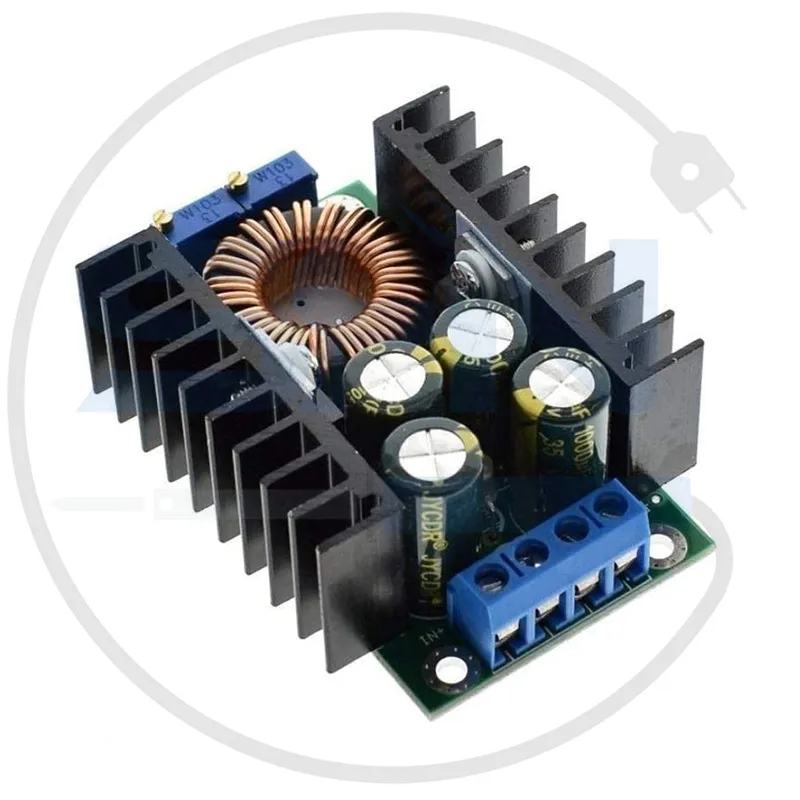

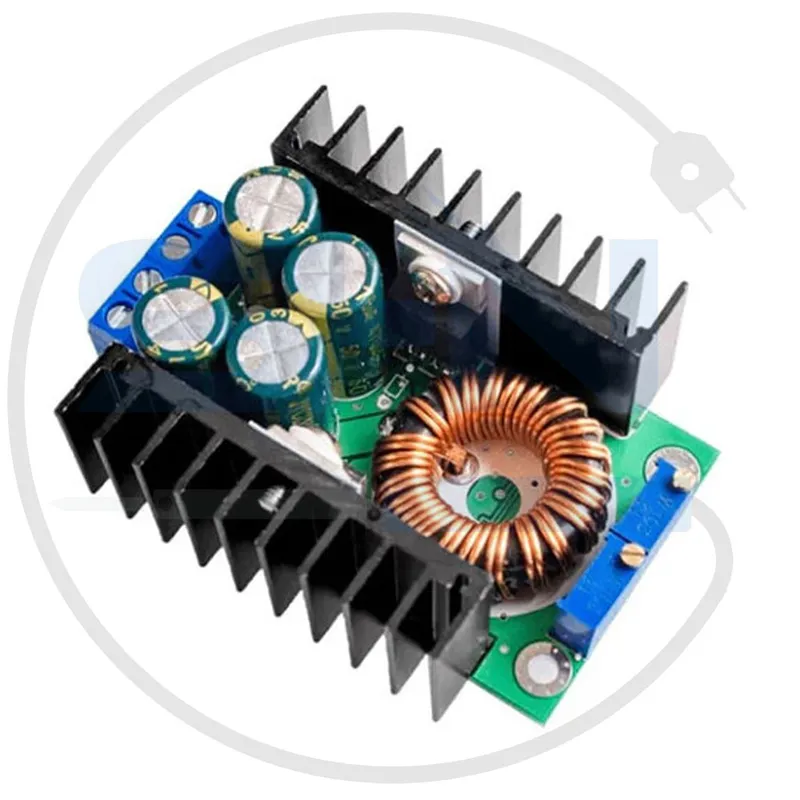

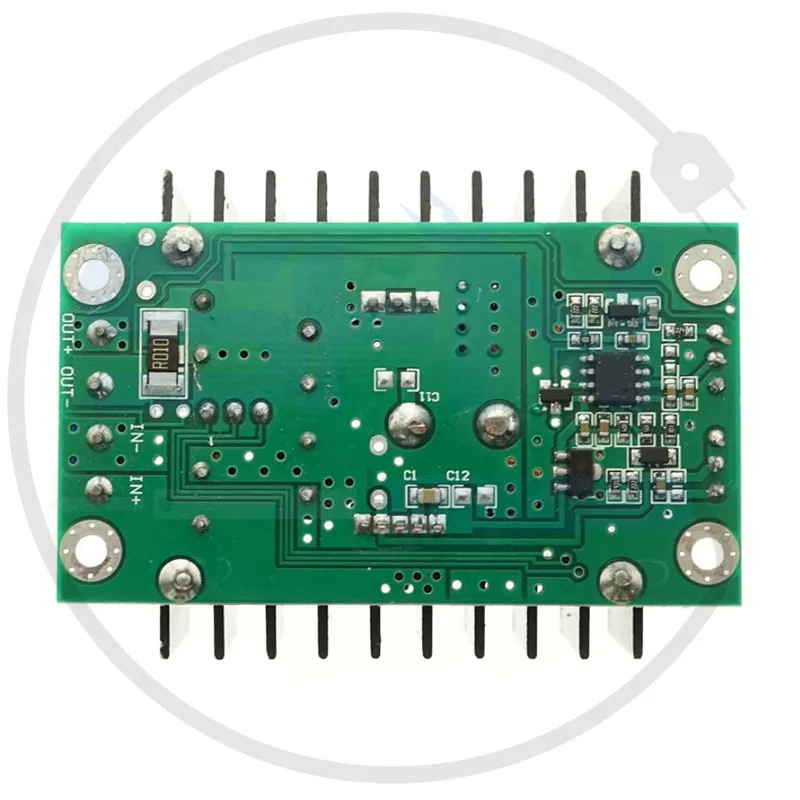

ماژول کاهنده ولتاژ Step-Down 300W XL4016

توضیحات کلی

ماژول کاهنده ولتاژ Step-Down XL4016 با توان خروجی 300 وات و جریان‌دهی تا 8 آمپر، یکی از قدرتمندترین مبدل‌های DC به DC در دسته مبدل‌های کاهنده (Buck Converter) است. این ماژول از تراشه قدرتمند XL4016 بهره می‌برد که برای کاربردهای سنگین طراحی شده است و به دلیل بازدهی بالا و مقاومت بالا در برابر حرارت، گزینه‌ای مناسب برای مدارها و دستگاه‌هایی با نیازمندی جریان و توان بالا محسوب می‌شود.

ماژول XL4016 علاوه بر قابلیت کاهش ولتاژ ورودی به ولتاژ خروجی مطلوب، با طراحی مقاوم و سیستم خنک‌کننده‌ای شامل هیت‌سینک داخلی، پایداری خروجی قابل توجهی ارائه می‌دهد. این ماژول به خصوص برای مدارهای قدرت، تجهیزات صنعتی، و سیستم‌های الکترونیکی حساس بسیار کاربردی است.

مشخصات فنی

• مدل تراشه (IC): XL4016
• نوع ماژول: مبدل ولتاژ کاهنده (Buck Converter)
• توان خروجی: حداکثر 300 وات
• ولتاژ ورودی: 5 تا 40 ولت DC
• ولتاژ خروجی: قابل تنظیم بین 1.25 تا 36 ولت DC
• حداکثر جریان خروجی: 8 آمپر (جریان پایدار پیشنهادی: 6 آمپر)
• بازدهی تبدیل: تا 95% (وابسته به شرایط ولتاژ ورودی و خروجی)
• فرکانس کاری: 180 کیلوهرتز
• سیستم خنک‌کننده: هیت‌سینک آلومینیومی بزرگ
• حفاظت داخلی: حفاظت در برابر اتصال کوتاه، اضافه‌ولتاژ و اضافه‌بار
• ابعاد ماژول: 60 × 53 × 25 میلی‌متر
• تنظیم ولتاژ خروجی: با استفاده از پتانسیومتر چرخشی
• دمای کارکرد: 20- تا 85+ درجه سانتی‌گراد

ویژگی‌ها

• توان بالا: امکان کاهش ولتاژ برای دستگاه‌های پرمصرف و مدارهای قدرت با نیاز بالا.
• جریان‌دهی قدرتمند: خروجی تا 8 آمپر برای تأمین نیاز بارهای سنگین.
• پایداری ولتاژ خروجی: تثبیت ولتاژ خروجی با دقت بالا حتی در شرایط بار سنگین.
• سیستم خنک‌کننده قدرتمند: هیت‌سینک داخلی برای جلوگیری از داغ شدن بیش از حد در جریان‌های بالا.
• بازدهی بالا: کارایی برجسته با اتلاف انرژی بسیار کم و مدیریت توان مؤثر.
• طراحی مقاوم: مناسب برای استفاده در محیط‌های صنعتی و شرایط کاری سنگین.
• کنترل آسان: تنظیم ولتاژ خروجی و کنترل آسان از طریق پتانسیومتر چرخشی.
• مدارهای حفاظتی داخلی: برای جلوگیری از آسیب به ماژول و تجهیزات متصل در شرایط نامطلوب.
• نصب راحت: با طراحی ساده قابل استفاده در انواع پروژه‌ها.

کاربردها

• منابع تغذیه صنعتی: کاهش ولتاژ برای تجهیزات صنعتی و مدارهای با نیاز مصرفی بالا.
• سیستم‌های قدرت: تأمین انرژی برای موتورهای DC، سیستم‌های کنترل، و تجهیزات الکتریکی.
• پروژه‌های DIY: مدارهای سفارشی‌سازی‌شده و پروژه‌های طراحی شده توسط کاربران حرفه‌ای.
• سیستم‌های شارژ: کاهش ولتاژ منبع تغذیه برای شارژ باتری‌ها و دستگاه‌های مختلف.
• سیستم‌های روشنایی: تنظیم ولتاژ برای چراغ‌های LED پرقدرت و نوارهای LED.
• تجهیزات صوتی: تأمین برق تقویت‌کننده‌ها و سایر دستگاه‌های صوتی پرقدرت.
• آزمون و آزمایشگاه: منبع تغذیه متغیر و قدرتمند برای تست تجهیزات و مدارها.
• پروژه‌های آردوینو و رزبری‌پای: تأمین انرژی ماژول‌ها و سنسورهای نیازمند جریان و ولتاژ پایدار.

مزایا

• توان بالا: حداکثر جریان 8 آمپر و توان 300 وات برای مدارهای پرمصرف.
• بازدهی بی‌نظیر: کاهش انرژی تلف‌شده با راندمان تبدیل بالا (تا 95%).
• مدارهای حفاظتی کامل: محافظت در برابر اتصال کوتاه، اضافه‌ولتاژ و جریان بیش از حد برای افزایش ایمنی.
• ابعاد مناسب: با وجود توان بالا، اندازه مناسبی برای نصب در انواع پروژه‌ها دارد.
• بهینه‌سازی گرما: وجود هیت‌سینک داخلی برای مدیریت حرارت در جریان بالا.
• ولتاژ ورودی وسیع: انعطاف‌پذیری در تغذیه با ولتاژ ورودی متنوع (5 الی 40 ولت DC).
• کارایی صنعتی: طراحی مقاوم برای استفاده در محیط‌های صنعتی و کاری مداوم.

معایب

• اندازه بزرگ‌تر از ماژول‌های کوچک‌تر (MP1584 یا LM2596): مناسب‌تر برای مدارهای قدرتی و صنعتی.
• تولید گرما در جریان‌های بالا: نیاز به تهویه هوا یا استفاده از فن در کارکرد طولانی‌مدت با جریان زیاد.
• عدم وجود نمایشگر دیجیتال: برای مشاهده ولتاژ ورودی و خروجی نیاز به مولتی‌متر دارید.
• تنظیم دستی ولتاژ خروجی: برای دقت در تنظیم ولتاژ به ابزار اندازه‌گیری خارجی نیاز است.
• قابلیت تنظیم جریان خروجی وجود ندارد: در صورت نیاز به تنظیم جریان، باید مدار مجزایی طراحی شود.

نحوه استفاده

1. اتصال ورودی:

   • ورودی ماژول (VIN+ و VIN-) را به منبع ولتاژ DC بین 5 تا 40 ولت متصل کنید.
   • ولتاژ ورودی باید از ولتاژ خروجی موردنظر بیشتر باشد.

2. اتصال خروجی:

   • پایانه‌های خروجی (VOUT+ و VOUT-) را به بار یا مدار موردنظر متصل کنید.

3. تنظیم ولتاژ خروجی:

   • با کمک پتانسیومتر چرخشی تعبیه‌شده روی ماژول، ولتاژ خروجی را به مقدار دلخواه تنظیم کنید.
   • برای دقت بیشتر از مولتی‌متر جهت اندازه‌گیری ولتاژ استفاده کنید.

4. راه‌اندازی:

   • پس از اتصال و تنظیم ولتاژ، از عملکرد ماژول و پایداری ولتاژ خروجی اطمینان حاصل کنید.

نکات ایمنی

• مدیریت گرما: در صورتی که بار جریان بالا (بیش از 6 آمپر) متصل شود، استفاده از فن یا جریان هوا توصیه می‌شود.
• جلوگیری از اضافه‌بار: بار مصرفی نباید از ظرفیت ماژول (8 آمپر) بیشتر باشد.
• تنظیم دقیق ولتاژ: پیش از اتصال بار به ماژول، ولتاژ خروجی مطابق با نیاز مدار تنظیم شود.
• کنترل پلاریته: مدار ورودی و خروجی را پیش از اتصال بررسی کنید؛ پلاریته معکوس ممکن است به ماژول آسیب بزند.

نتیجه‌گیری

ماژول کاهنده Step-Down XL4016 با توان 300 وات و جریان خروجی قدرتمند تا 8 آمپر، یکی از بهترین انتخاب‌ها برای مدارهای پرقدرت و پروژه‌های صنعتی است. طراحی مقاوم، بازدهی بالا و سیستم خنک‌کننده مناسب، این ماژول را به یک راه‌حل ایده‌آل برای مدارهای نیازمند ولتاژ پایدار، توان بالا و قابلیت اطمینان تبدیل کرده است.

اگر به دنبال یک مبدل DC به DC قدرتمند با قابلیت‌های پیشرفته برای پروژه‌های صنعتی‌ یا مدارهای شدیداً مصرف‌کننده هستید، ماژول XL4016 می‌تواند یک انتخاب عالی باشد.
